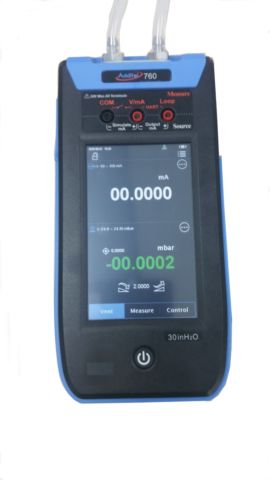

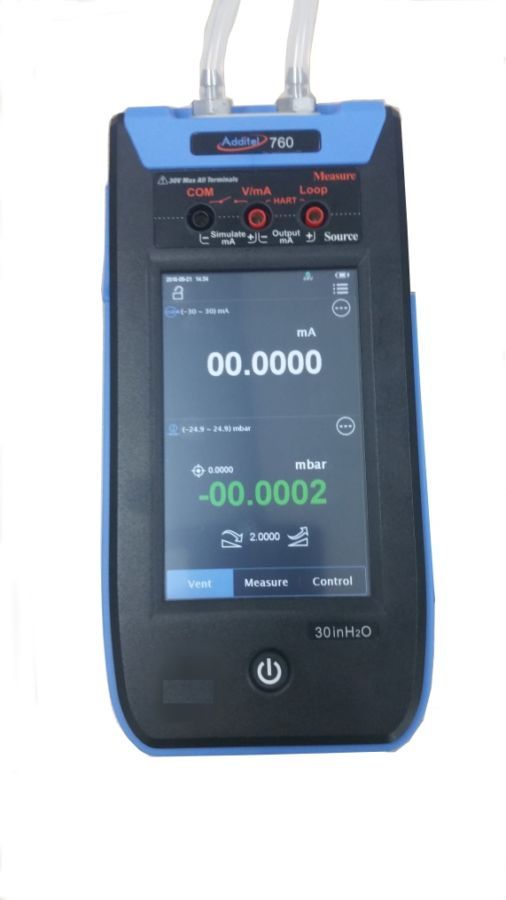

Calibrateur de pression différentielle ADT760 LLP

picto fleche calibrateur de pression differentielle tres basse pression ADT760 LLP

Un calibrateur de pression portable, de précision et entièrement automatique, qui tient dans la paume de votre main entièrement  dédié à la mesure et l’étalonnage des tres basses pressions pour les étalonnages de capteurs et transmetteurs Delta P ?

Dans un boîtier portable, ces calibrateurs compacts peuvent générer automatiquement à partir de 90% de vide en relatif  et jusqu’à 75mbar (7500 pascal) avec une stabilité de 0,005% soit 0,4pascal et une précision de 0,05% soit 3,75 pascal

Pour des pressions plus basses et afin de répondre à la recherche d’une précision accrue, les calibrateurs ADT760 LLP peuvent être équipes de capteurs internes spécifiques offrant des gammes réduites: ainsi le ADT 155 DP025 offre une gamme de mesure de 62 pascal, garantissant une stabilité controlée à 0.003 pascal et une precision de mesure de 0.13 pascal (0,2% de la gamme)



Le ADT 760 est doté d’un écran totalement tactile et couleur , ainsi d’une simple pression sur une touche vous pouvez générer extrêmement facilement jusqu’à 20 bars .

  • Calibrateur totalement automatique avec pompe intégrée et contrôle de la pression générée à 0,005%PE
  • Précision jusqu’à 0.02% PE
  • Module de pression interne interchangeable
  • Portable (1.8 kg)
  • Certificat d’étalonnage NIST avec données inclus en standard
Poser une question
Etre rappelé par un conseiller

Un calibrateur de pression portable, de précision et entièrement automatique, qui tient dans la paume de votre main ?

Dans un boîtier compact, ce calibrateur peut générer automatiquement à partir de 90% de vide jusqu’à 7500 pascal de pression avec une stabilité de 0,005% soit 0.4 pascal et une précision  de 0,05% soit 3.75 pascal.



Pour des besoins en pression plus faibles , afin de gagner en stabilité de contrôle et d’améliorer la précision de mesure vous pouvez équiper votre ADT 760 LLP avec des capteurs de gamme plus réduite : ainsi un capteur interne ADT155 DP025 de gamme 62 pascal, permet d’assurer un contrôle de la stabilité à 0.003 pascal et assure une précision de 0.13 pascal (0.2% de la gamme).



Pour augmenter la gamme et l’étendue des mesures, deux modules de pression ADT160 A numériques peuvent être connectés.

Sa pompe automatique permet de générer jusqu’à 7500 pascal et de contrôler cette pression avec une précision jusqu’à 0,005% de la pleine échelle du capteur interne soit 0.4 pascal.



Le ADT 760 LLP est doté d’un écran totalement tactile et couleur, ainsi d’une simple pression sur une touche vous pouvez générer extrêmement facilement la pression désirée.

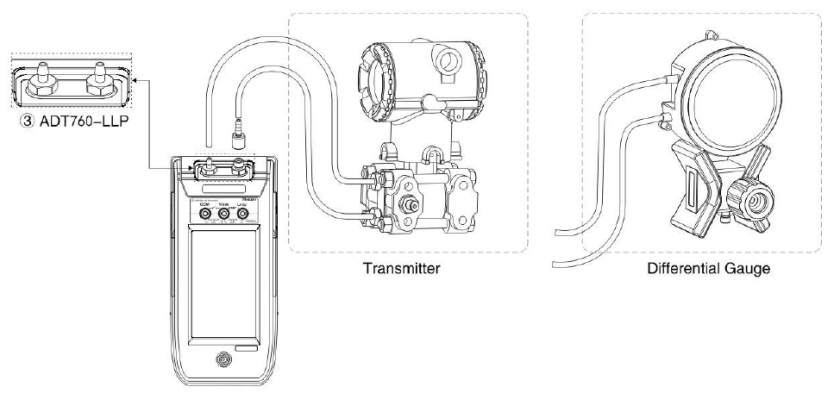

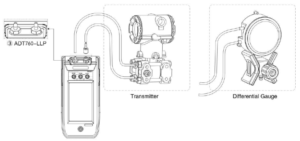

Les ADT760, apportent donc une solution totalement automatisée pour l’étalonnage de vos capteurs et transmetteurs de pression sur site.



Fonctions et points clés

  • Gamme de pression

Pression générée par pompe interne et contrôlée automatiquement depuis 90% du vide jusqu’à 7500 pascal selon les modèles et les capteurs installés

  • Précision

Jusqu’à 0.05% de la pleine échelle

Mesures compensées en température ; les coefficients d’étalonnage et de compensation sont inscrits dans le module de pression.

  • Contrôle de la stabilité

0.005% de la Pleine Echelle

  • Facile à utiliser

Interface utilisateur sur base d’icone et de menus guidés sur écran tactile couleur

  • Mesurer et simuler des signaux électriques

Pour les tests de transmetteurs.

Mesure mA ou V avec précision de  0.01% de la lecture + 0.005% de la pleine échelle

Emission en courant de  0 à 24mA

Alimentation de la boucle du transmetteur sous 24 VDC

Protégé jusqu’à 30V

  • Affichage

Afficheur couleur 800*480 TFT tactile

  • Automatisation des tests (modèles DL seulement)

Procédure d’étalonnage automatique

Préparation des tâches d’étalonnage par clavier

Contrôle automatique des pas d’étalonnage

Test de switch automatique avec amortissement

  • Enregistrement des tests et des mesures (modèles DL seulement)

Capacité de gestion  des tâches (250 tâches programmables)

Mémoire interne de stockage jusqu’à 1 millions de données

Téléchargement des tâches et des résultats vers un pc

  • Communication Hart

Supporte instruments HART

  • Batteries Rechargeables Li-ion

Batterie rechargeable connectée à l’instrument et à l’extérieur de l’instrument

Temps d’utilisation en batteries: ~10 heures

Recharge en 4 heures à l’extérieur du boitier

6 heures sur le boitier

  • Test de fuite

Maintien de la pression pour mesurer la perte en fuite

  • Protection du circuit pression

Design spécial du circuit interne par filtrage amont permettant d’éviter tout blocage/fuite du circuit par poussière ou résidus.






FONCTIONNALITES

  • ADT760-LLP

Le 760-LLP est destiné à mesurer et générer de très basses pressions ; il est livré avec un module ±30 inH2O (±75mbar) et atteint une précision de 0,05% de la pleine échelle. Si votre besoin est de mesurer des pressions plus basses et avec plus de précision, il est possible d’ajouter un module interne parmi la série des ADT 155 présentée plus loin dans ce document. Ainsi la pleine échelle peut être définie jusqu’à ±0.25in H2O(±62Pa). La consigne de pression générée sera contrôlée avec une précision de 0,005% de la pleine échelle du capteur interne.







  • Modèles et Gammes de pression
Spécification 760-LLP
Gamme de pression max ±30 inH2O

(±75 mbar)

Précision 0.05%Pl éch[1]
Stabilité <0.005%Pl éch[2]
Type pression Différentiel, relatif
Indication surpression 120%
Résolution 6 digits
Unités de mesure disponibles Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg@0°C, cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, inH2O@20°C, kg/m2, mtorr, torr, lb/ft2, tsi, custom
Précision du module barométrique N/A

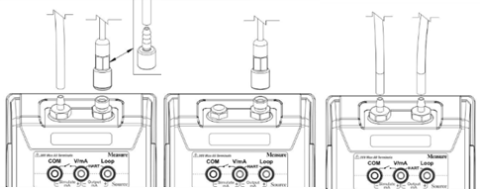

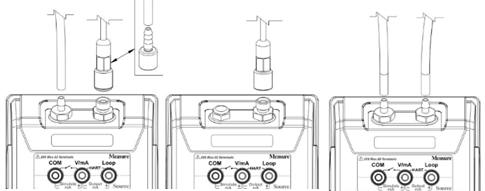

Connexion pression Raccord cannelé
Ratio de sortie de pression <30 secondes (75mbar/100ml de volume)

(1) : La spécification de Pleine Echelle s’applique à l’étendue de la gamme

(2) : Stabilité basée sur la pleine échelle du module interne ; le module interne est interchangeable

(3) : Spécification basée sur une mesure relative. Ajouter 40Pa d’incertitude en mesure absolue

(4) : Incertitude 40Pa (k=2) incluant l’incertitude d’étalonnage, la linéarité, la stabilité à long terme (<30Pa /an). La gamme du capteur barométrique est comprise entre 60 et 120Kpa



  • Précision en mesure et émission des signaux électriques
Gamme Résolution Précision Note
Mesure Courant ±30.0000mA 0.1uA ±(0.01% lect + 0.005%PE) Impédance <10ohms
Mesure Tension ±30.0000V 0.1mV ±(0.01%lect + 0.005%PE) Impédance >10Mohms
Emission Courant 0.000 à 22.000mA 1uA ±(0.02% lect + 0.01%PE) 20mA@1K
alimentation DC 24V 24V ± 0.5V 100mA 5 charge max
Mesure de switch On-off Si le switch présente un défaut de tension, la gamme est comprise entre 3V et 24V et switch PNP/NPN
Compensation température 5°C à 35°C
Coefficient température < ± ( 0.001%RD + 0.001%PL ÉCH) / °C en dehors de la plage 5°C à 35°C


  • Mise à l ’échelle des signaux électriques

Les mesures de tension et courant peuvent être mis a l’échelle en pression afin de pouvoir comparer entrée et sortie du transmetteur

  • Mesure de switch

Dans le cas de seuils d’alarmes déclenchant des contacts.

Le ADT 760 permet ainsi de générer une pression et de vérifier que le switch se déclenche à la valeur de pression attendue



.









  • Spécifications Modules internes
Module Gamme module Media Précision (% Pl éch) (1) Surpression temporaire admise
IN H2O pascal
DP025 ±0.25 ±0.62 G 0.2[2] 100x
DP050 ±0.5 ±125 G 0.1[2] 100x
DP1 ±1 ±250 G 0.05[2] 100x
DP2 ±2 ±500 G 0.05[2] 100x
DP5 ±5 ±1000 G 0.05[2] 50x
DP10 ±10 ±2500 G 0.05[2] 20x
DP20 ±20 ±5000 G 0.05 20x
DP30 ±30 ±7500 G 0.05 20x
  • Spécification en pleine échelle de l’étendue de la gamme. La précision inclue la stabilité à un an excepté pour les modules DP025 à DP10
  • Précision 0,05% PE (incluant stabilité sur 6 mois). La précision à 1 an est de 0,05% de Pleine échelle combinée avec la stabilité à 1 an de 0,05%, sot 0,1% de la pleine échelle




Spécifications générales

Spécification Description
Voies 4 voies au total : 1 électrique en mesure et simulation, une voie pression interne (génération et mesure), 2 voies de pression par capteur externe
Protection IP IP 54 eau et poussière
Batterie Batterie Li-ion rechargeable, 1à heures d’opération, rechargeable en 4 heures
Ecran Couleur 800*480 TFT Touch screen
Communications USb, WIFI , Bluetooth
Masse <1,8kg
Dimensions 235*110*70mm
Certificat Traçable NIST fourni avec données
Communication HART Optionnel (modèle ADT760-X-DL uniquement)
Data Logging Optionnel (modèle ADT760-X-DL uniquement)n 1 million de données avec date et heure
Documentation tâches Optionnel (modèle ADT760-X-DL uniquement) Jusqu’à 250 tâches programmables
Fonctions automatiques Test switch, incrément automatique, test de fuite
Protection Protégé jusqu’à30V
Interface multi langue Anglais, Allemand, Français, Italien, espagnol, portugais, Chinois, japonais
Durée de vie pompe >500 000 cycles
Alimentation Batterie Li-ion rechargeable, adaptateur secteur externe, 110/220V vs 10V



Spécifications environnementales

Spécifications environnementales Operations : de 0°C à 50°C, 0-90% HR , altitude <3000 mètres

Compensation en température : de 0 à 50°C

Température de stockage : de -20°C à 70°C

Vibration et chocs Vibration : 4g (20-2000 Hz)

Choc : 8g drop test 1 mètre



x  Modules optionnels ADT155
Identification module Description
ADT155-DP025-760 Module de pression pour ADT760, ±0.25 inH2O; ±62mbar, ±0.2%PL éch
ADT155-DP050-760 Module de pression pour ADT760, ±0.5 inH2O, ±125mbar, ±0.1%PL éch
ADT155-DP1-760 Module de pression pour ADT760, ±1 inH2O, ±250mbar, ±0.05%PL éch
ADT155-DP2-760 Module de pression pour ADT760, ±2 inH2O,±500mbar, ±0.05%PL éch
ADT155-DP5-760 Module de pression pour ADT760, ±5 inH2O,±1000mbar, ±0.05%PL éch
ADT155-DP10-760 Module de pression pour ADT760, ±10 inH2O,±2500mbar, ±0.05%PL éch
ADT155-DP20-760 Module de pression pour ADT760, ±20 inH2O, ±5000mbar, ±0.05%PL éch
ADT155-DP30-760 Module de pression pour ADT760, ±30 inH2O, ±7500mar, ±0.05%Pl éch

modèles

référence Description
ADT760-LLP Calibrateur de pression automatique portable, ±30 inH2O (capteur DP30 inclus)
ADT760-LLP-DL Calibrateur de pression automatique portable, ±30 inH2O (capteur DP30 inclus) avec HART et data logging
ADT 760 LLP-X Calibrateur de pression automatique portable, capteur interne a choisir dans la gamme des ADT155
ADT760-LLP-DL Calibrateur de pression automatique portable avec HART et data logging, capteur interne a choisir dans la gamme des ADT155



Accessoires inclus

Référence Quantité
9819-X adaptateur secteur 110V/220V 1 pc  cable-secteur
9724 batterie Li-ion 1 pc  9724-chargeable-li-ion-battery
9025 câbles de mesure 1 sets (3 pcs)  cables-mesurs
Manuel utilisateur sur CD 1 pc
Certificat traçable NIST- 1 pc

Accessoires en option

Référence Description
ADT160A Module de pression (référence 160A);Câble de connexion du module vendu séparément  adt160a
9060 Câble de connexion du module 160A  cable-9060
9510 software Additel/Cal task management
9240 Système de maintien caoutchouc pour manomètre DP  holder
1220211087 Filtre, set de 2 pcs
9913-760-SC Valise souple pour ADT760, câble de mesure et autres accessoires, valise-souple
9914-760 Valise rigide pour ADT760 et autres accessoires valise-rigide

Modules optionnels ADT155: permettent d'améliorer la précision de contrôle et de mesure

Référence du module Description
ADT155-DP025-760 Module de pression pour ADT760, ±0.62mbar, ±0.2%PL éch
ADT155-DP050-760 Module de pression pour ADT760, ±1.25mbar, ±0.1%PL éch
ADT155-DP1-760 Module de pression pour ADT760, ±2.5mbar, ±0.05%PL éch
ADT155-DP2-760 Module de pression pour ADT760, ±5 mbar, ±0.05%PL éch
ADT155-DP5-760 Module de pression pour ADT760, ±10 mbar, ±0.05%PL éch
ADT155-DP10-760 Module de pression pour ADT760, ±25 mbar, ±0.05%PL éch
ADT155-DP20-760 Module de pression pour ADT760, ±50 mbar, ±0.05%PL éch
ADT155-DP30-760 Module de pression pour ADT760, ±75 mbar, ±0.05%Pl éch
