LGN45-001

picto fleche enregistreur de données

  • plage de mesure : -5V à +5V
  • Précision : ± 0.1%

Certification : CE

Poser une question
Etre rappelé par un conseiller

Le LGN45 est un enregistreur de données 5 entrées, qui peut être utilisé sur deux modes de fonctionnement :

  •  Mode monitoring: les mesures sont envoyées en temps réel au récepteur, pour une
    surveillance en temps réel
  • Mode record: les mesures sont stockées dans la mémoire du logger. Lorsque l'utilisateur en
    donne l'ordre par radio, les mesures sont alors téléchargées. Ce mode est utilisé pour des
    campagnes de mesure sans transmission instantanée

Il est équipé de :

  • Boitier IP66 (Aluminium)
  • Antenne pleine onde
  • Alimentation Pile C (Lithium Thionyle)
Nombres d’entrées 5 entrées
Plage d’entrée -5V à +5V haute impédance par défaut ou CTN (paramétrage de l’entrée via micro switch sur carte électronique). Nécessite également mise à jour de la formule du produit via le logiciel RF Monitor

Note : il est possible d’utiliser des capteurs en -3/+3V, mais avec du coup une perte au niveau de la précision relative
Précision de la mesure ± 0.1% sur la pleine échelle
Résolution 24 bits sur toute la plage, soit 0.6 µV
Alimentation capteur 13.6V





Température de fonctionnement -40°C à 85°C
Niveau IP du Logger et des connecteurs IP66
Alimentation 1 Pile 3V6 5.8Ah FORMAT C spiralée
Autonomie à 25°C 8 mois dans les conditions d’utilisation suivantes :

-          Fréquence d’acquisition de 15 minutes

-          5 voies activées avec une consommation de 20 mA par voie
Support batterie Support pour 2 piles format C

Quand utilisation avec une seule batterie, pas de préférence d’emplacement



Fréquence de prise de mesure Paramétrable de 1 mesure par minute à 1 mesure toutes les 4 heures
Capacité mémoire embarquée 16000 jeux de mesures (un jeu de mesure comprend la mesure de chacune des 5 voies + température + horodatage de l’ensemble)
Résolution horodatage 1s
Déviation horodatage +/- 2 min/mois à 25°C
ILS pour action externe de l’utilisateur à l’aide d’un aimant ILS intégré pour diverses fonctions :

-          Mise en route de l’appareil (sortie du mode hibernate)

-          Prise d’une mesure forcée par passage de l’aimant



Fréquence 868 MHz (Europe)
Canaux accessibles 12 canaux de 865.2 à 869.6 MHz
Intervalle entre 2 porteuses 400kHz
Largeur de modulation 100kHz par canal, soit +/- 50kHz
Bande passante 50 Kbits/s
Modulation Modulation GFSK avec encodage Manchester
Type de protocole Protocole propriétaire bidirectionnel avec procédé « LBT » (Listen Before Talk)
Puissance nominale du transmetteur 10mW (+10dBm)
Puissance disponible à la sortie du connecteur SMA +6.6dBm
Puissance des radiations émises (ERP) avec antenne ¼ d’onde +3dBm soit 2mW (autorisé par la norme : +14dBm soit 25mW)
Sensibilité en réception -100dBm
Occupation de la bande passante -          <1% en usage standard (enregistrement/présence/mémoire tampon)

-          Sauf en cas de restitution : 60% avec LBT
Norme ISM Norme Européenne REC0073 en catégories g, g1, g2 et g3





Boitier Aluminium robuste (4mm)
Fixation Platine de fixation fournie vissée sous le boitier pour fixation en 4 points ou fenêtres de passage de sangle
Couleur Gris aluminium
Dimensions (Hors Antenne)
Longueur 125.4 mm
Profondeur 80.4 mm
Hauteur 58.80 mm
Poids 280 g environ
Etiquette 1 étiquette sur le côté avec numéro de série

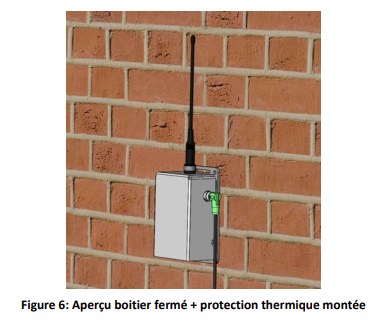

Protection thermique Etui thermoformé blanc pour protection solaire et thermique



Références Type IP Caractéristiques
PFPN-SES58-001 Câble IP65 Câble de 5 mètres

Fourni avec contacteur rapide
PFPN-CON08-001 Connecteur IP65 Pour connecter directement le capteur du client au LGN
