ADT 286: thermomètre de référence

picto fleche
  • Mesurer et étalonner les SPRT, les RTD, les thermistors et les thermocouples
  • Fonctionne en pont de résistance avec1 PPM de précision du rapport de résistance (Voie 1)
  • Multimètre DC 8 1/2 chiffres
  • Scanner : permet de mesurer jusqu’à 82 voies
  • Taux d’échantillonnage allant jusqu’à 10 voies par seconde
  • Compatible Bluetooth, USB et Ethernet (RJ-45)
  • Communication HART
  • Contrôle automatique de la température et des fours et bains d’étalonnage (d’Additel et autres fabricants)
  • Prise en charge de la création d’un contrôle personnalisé des sources de chaleur avec RS-232
  • Fonction de mise à zéro automatique (compensation d’échauffement automatique)
  • écran tactile 10.1

Poser une question
Etre rappelé par un conseiller

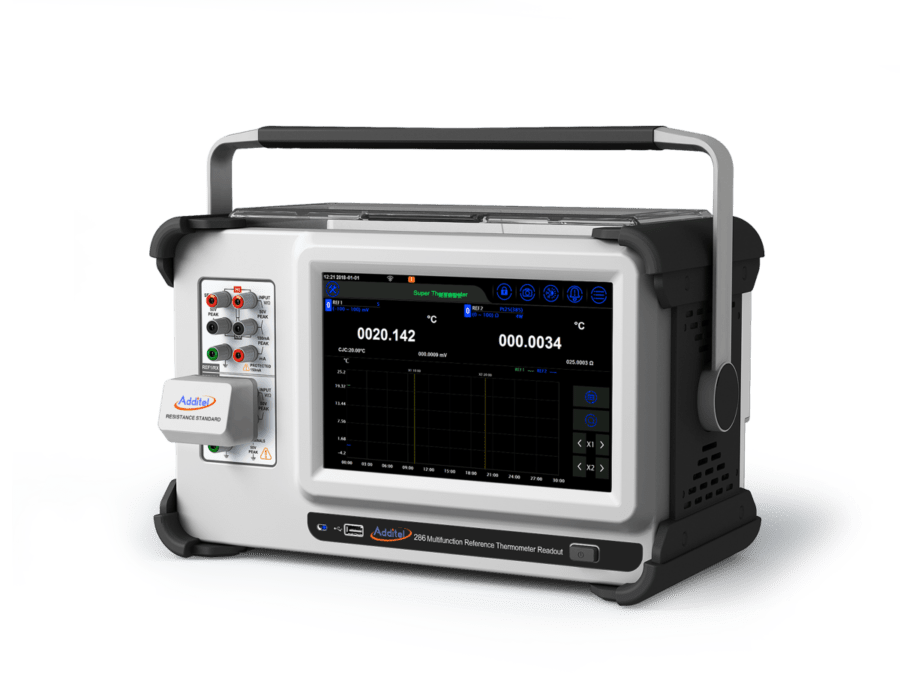

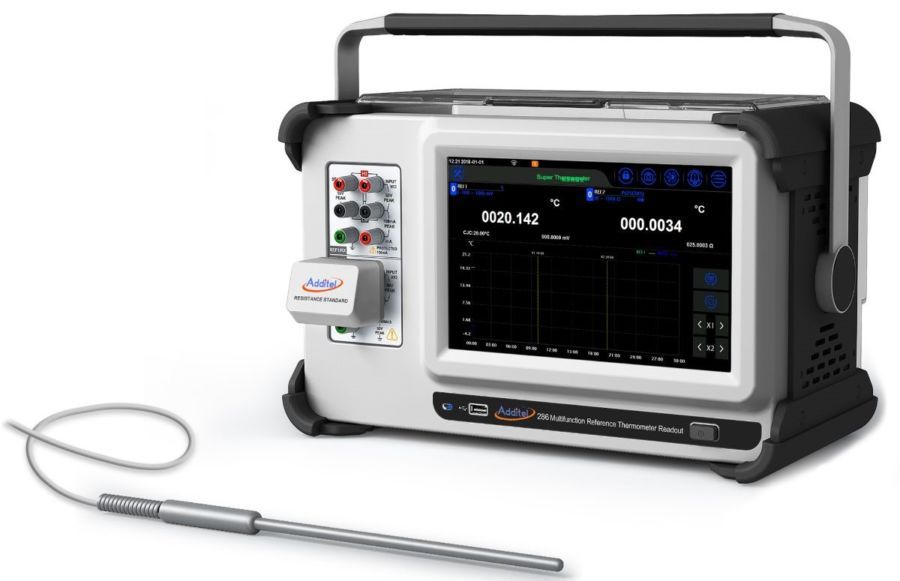

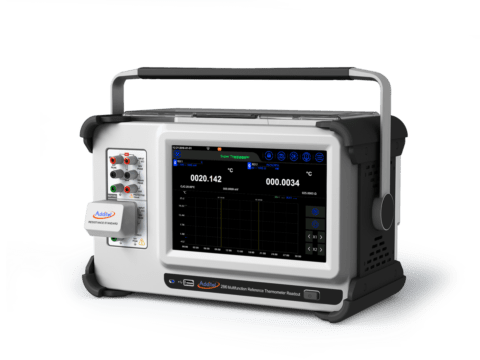

Le thermomètre de référence multifonction Additel 286 est une première dans l'industrie! Nous avons combiné les capacités d'un thermomètre de référence haut de gamme avec un système d'acquisition de données de tres haute performance et un multimètre à 8,5 chiffres.

L'ADT286 est capable de scruter et d'enregistrer jusqu'à 82 voies à 10 voies par seconde. Les utilisateurs peuvent facilement configurer l'AD286 pour effectuer des étalonnages sur le terrain et des études d'uniformité, ainsi qu'utiliser l'appareil en laboratoire comme thermomètre de précision et multimètre à 8,5 chiffres.

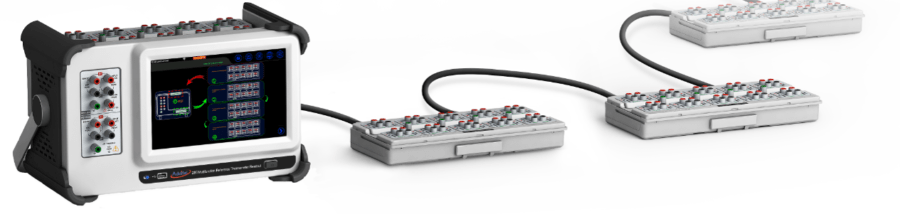

Des modules scanner permettent d'augmenter le nombre de voies de mesure

Si vous avez besoin d'un thermomètre de référence de précision pour votre laboratoire, l'unité de base est livrée avec deux voies de mesurede précision qui peuvent être utilisées pour mesurer votre SPRT.

si votre besoin est de calibrer plusieurs RTD,  PRT, thermistances ou thermocouples simultanement, ajoutez un module scanner et vous pouvez désormais mesurer 10 RTD, PRT ou thermistances et 20 thermocouples.

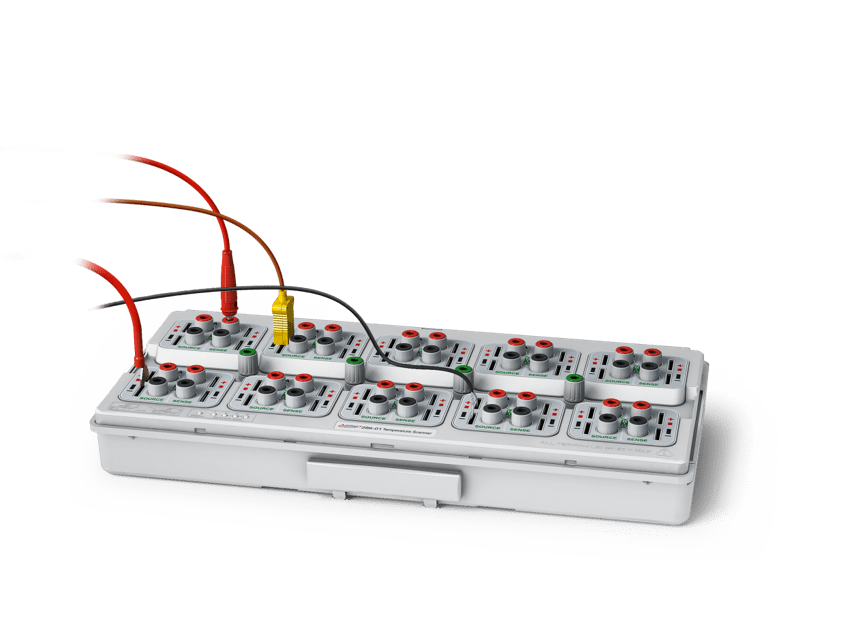

Développez jusqu'à 82 voies avec nos modules de scanner . Chaque module de 20 voies est équipé de nos connectiques universelless  dotées de la meilleure capacité de jonction froide de l'industrie. Utilisez le module ancré au sommet de l'ADT286, ou connectez-vous à distance avec des câbles pour s'adapter à presque toutes les installations.

Additel dispose également d'un module de process spécialement conçu pour mesurer l'instrumentation de process comme les transetteur et capteurs . Ce scanner fournira également une alimentation en boucle aux transmetteurs de température.

Conçu pour vous faciliter la tâche, l'ADT286 dispose d'une large bibliothèque de capteurs prenant en charge 15 types de TC, à la fois des TC normés ou spéciaux, 18 types de RTD selon  CVD, EIT-90, et une grande variété de courbes standard pour thermistances.

L'ADT286 embarque des applications spéciales telles que l'étalonnage de sonde, l'étalonnage de SPRT, la cartographie d'enceintes et plus encore. Et nous continuons d'ajouter régulièrement des applications!

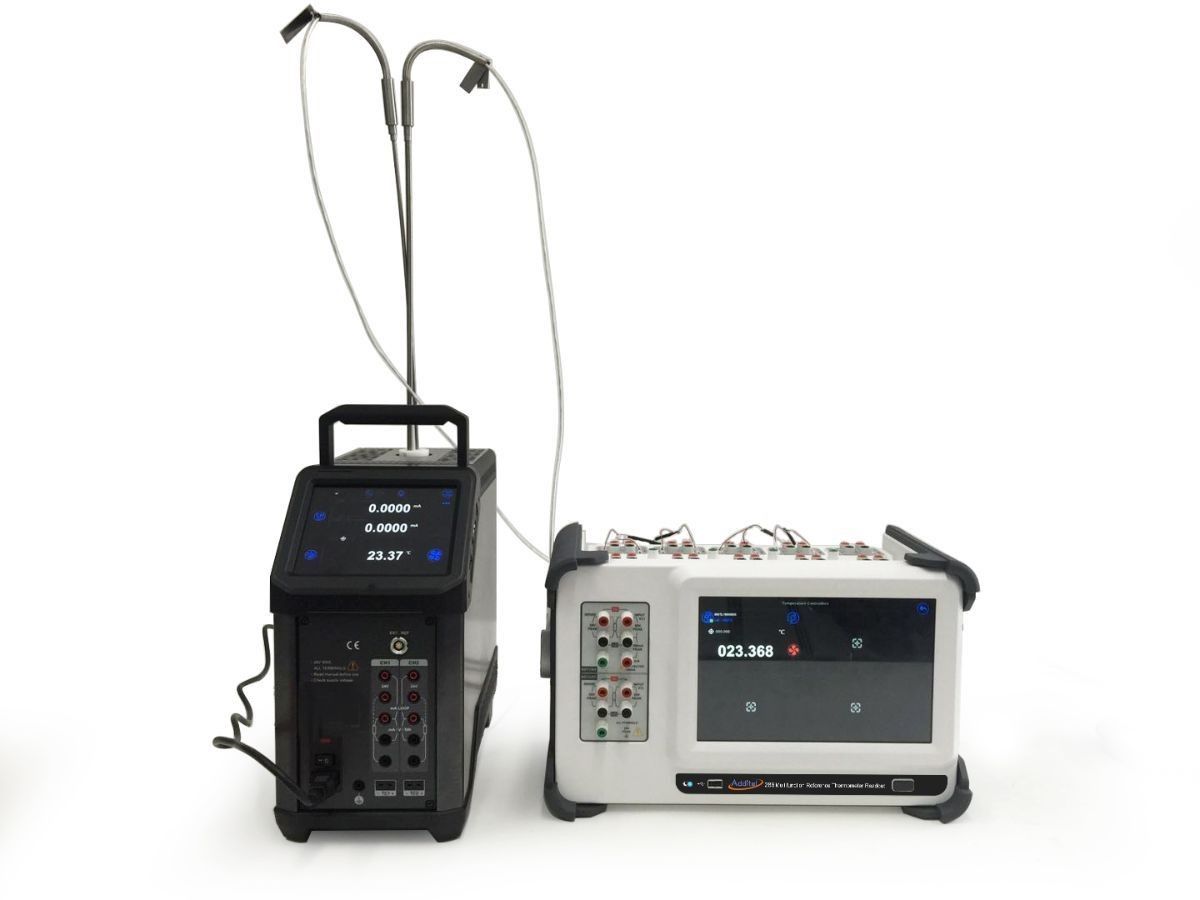

Contrôle automatique de la température et étalonnage de la sonde

Le thermomètre de référence multifonction Additel 286 contient des pilotes préinstallés pour contrôler les sources de chaleur Additel et celles d'autres fabricants. Connectez-vous simplement à une ou plusieurs sources de température via un câble de communication, Ethernet ou sans fil et maintenant les ADT 286 contrôlera automatiquement le point de consigne et la stabilité souhaitée.

Si votre source de température ne figure pas sur la liste, vous pouvez facilement ajouter le pilote vous-même afin de pouvoir exécuter des étalonnages automatisés avec n'importe quelle source de chaleur.

Combinez maintenant la fonction de contrôle de la source de température avec notre application d'étalonnage de sonde et vous disposez d'une solution d'étalonnage automatique très puissante. L'application d'étalonnage de sonde vous permet de configurer et d'exécuter automatiquement des procédures d'étalonnage avec plusieurs points de consigne et plusieurs sources de température , d'enregistrer  des données et de développer des coefficients d'étalonnage - le tout avec un seul appareil et sans avoir besoin de logiciel!

Placez simplement un lot de capteurs de n'importe quel mélange et type dans votre four ou bain , connectez-le à l'ADT286, exécutez l'application d'étalonnage de la sonde et revenez lorsque le test est terminé. Il ne reste plus qu'à générer et exporter toutes les données d'étalonnage. Il n'est pas nécessaire de travailler avec des logiciels compliqués pour la communication, la configuration ou la génération de coefficients. L'ADT 286 fait le travail pour vous

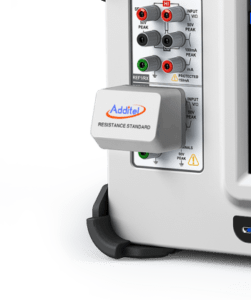

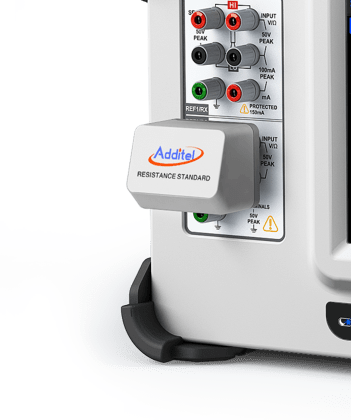

Résistances étalons ADT286-RS

Disponibles en valeurs de 25 et 100 Ohms, les utilisateurs peuvent profiter des performances améliorées de la mesure en rapport de résistance, en branchant facilement l'une de nos résistances de référence dans la voie 2 du nouvel ADT286. Parfait pour calibrer vos SPRT et PRT haut de gamme.



Applications

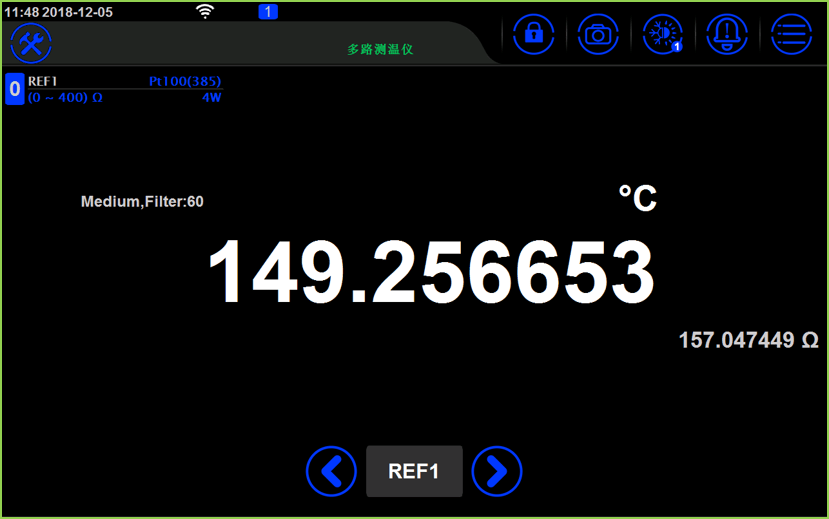

Mesure multivoies

82 mesures simultanées peuvent etre effectuées

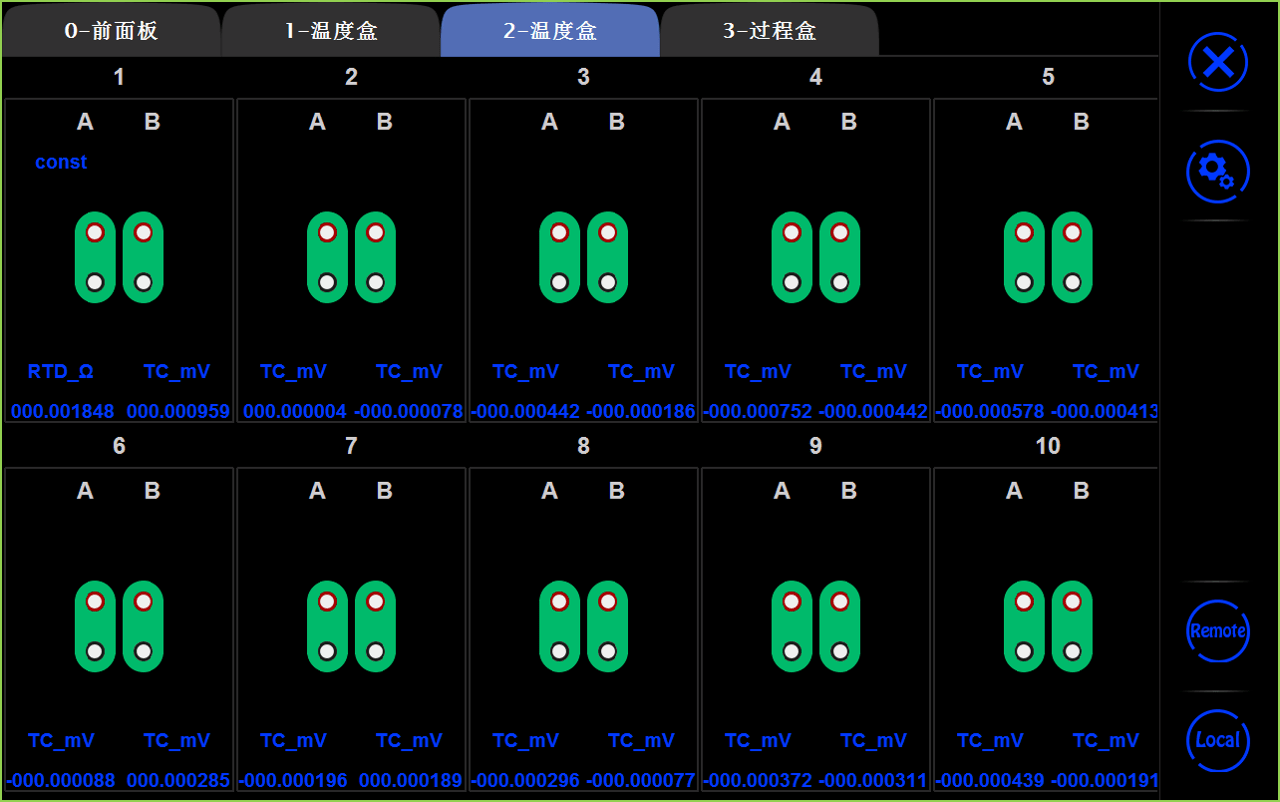

Aide sur la connexion:

les connexions sont clairement identifées sur l'ecran de l'adt 286; Ici , connexions de thermcouples

Mode acquisition de données

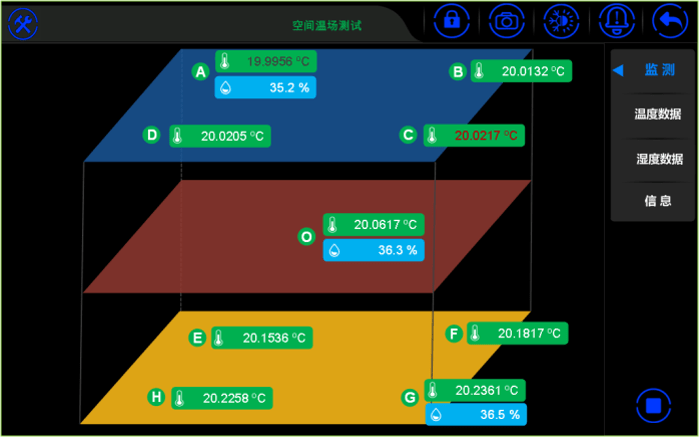

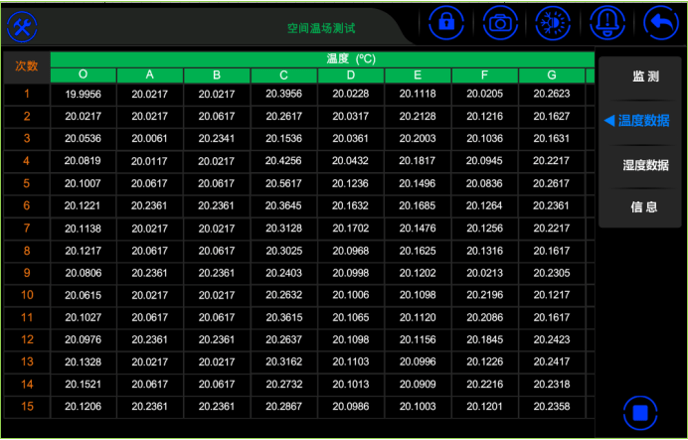

Mode cartographie

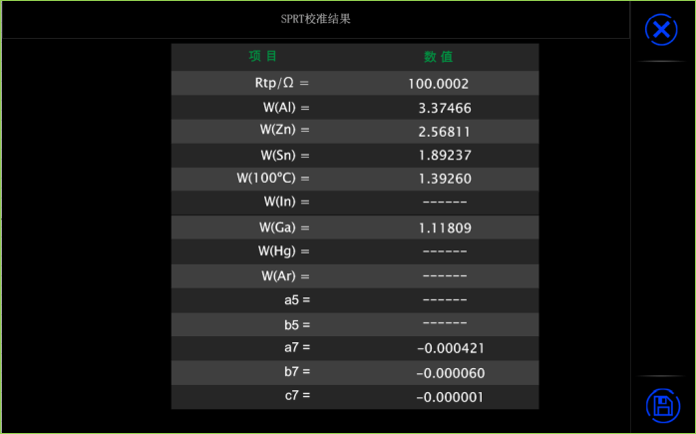

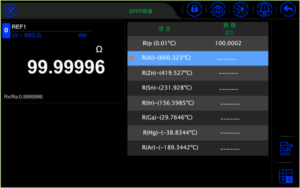

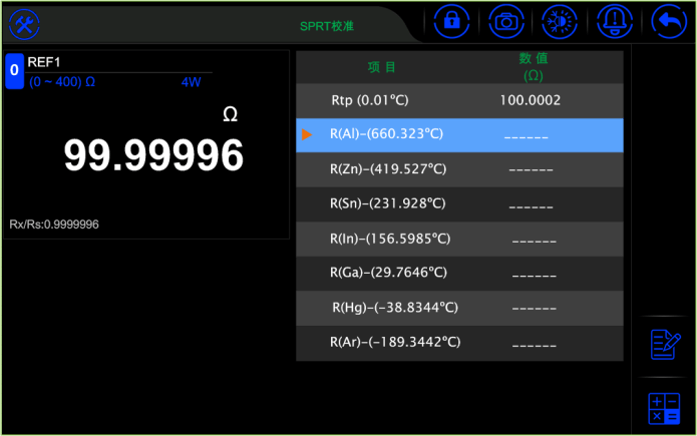

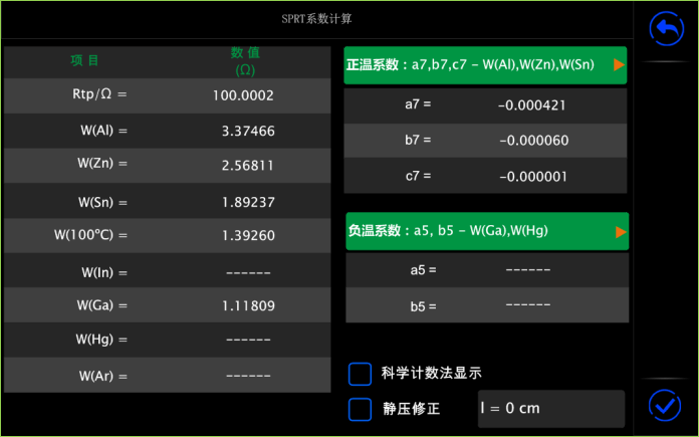

Etalonnage de sondes

Mesure de SPRT avec Résistance de référence externe

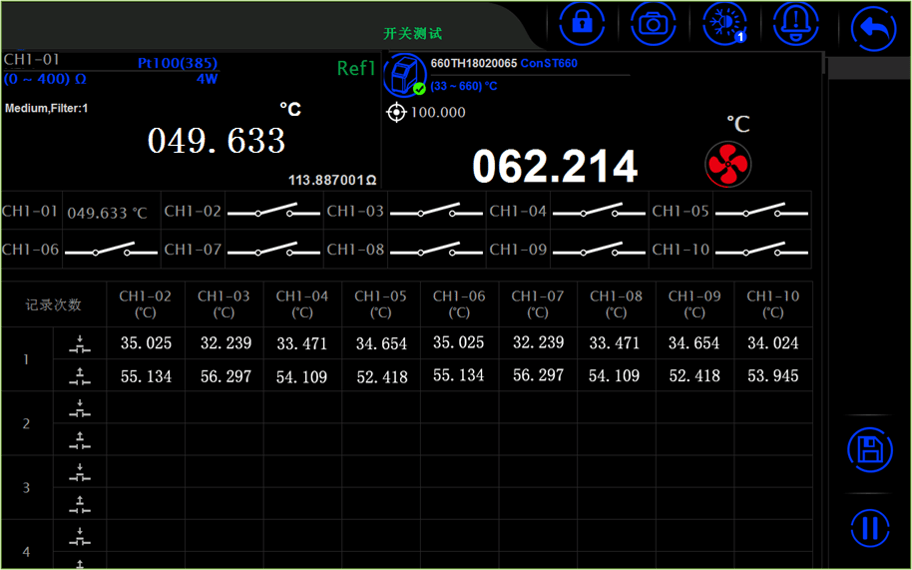

Test de thermostats

Reliés au scanner les thermostats peuvent etre testés en points d econsigne et en fonction des ouvertures /fermetures

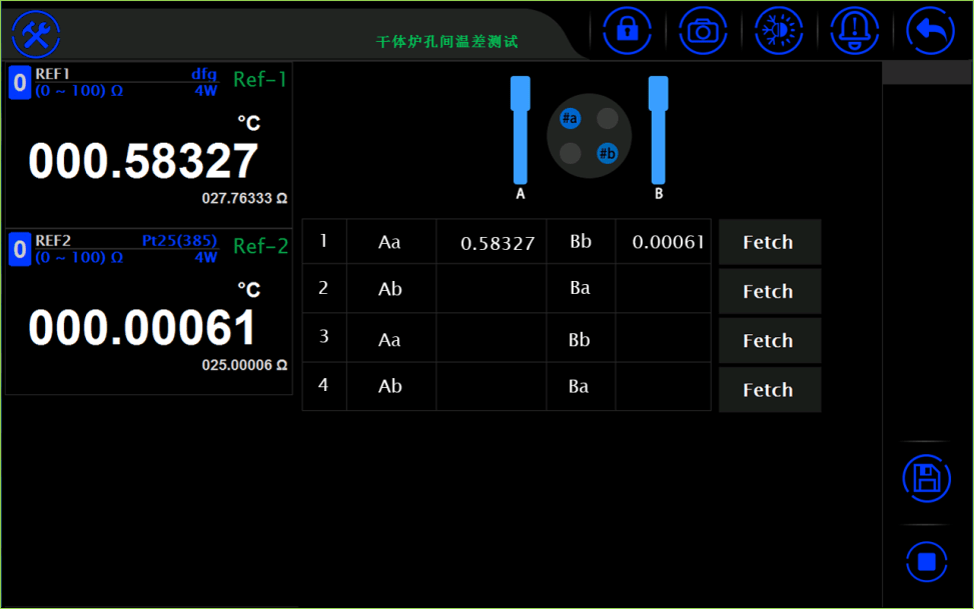

Test de source de température

un programme permet de qualifier  les homogeneités axiale et verticale, les stabilités des fours

Controle de source Four /bains:



Spécifications générales

Spécification

Description

Tension Alimentation

100V :  90V à 110V

120V : 108V à 132V

220V : 198V à 242V

240V 216V à 264V:

Fréquence

De 47Hz à 440Hz. Réglage auto à l’allumage de l’instrument

Consommation électrique

40VA pic (30Watt en moyenne)

Température

Fonctionnement : 0°C to 50°C

Pleine précision :18°C to 28°C

Stockage : -20°C to 70°C

Temps de chauffe

90 mins pour atteindre les pleines spécifications

Humidité relative (sans condensation)

Fonctionnement:

0°C à 28°C < 90%



28°C à 40°C < 75%



40°C à 50°C < 50%

Stockage:

-20°C à 70°C < 95%

Altitude

Fonctionnement: 2000 m

Stockage: 12000 m

Vibration et choc

Satisfait avec MIL-28800F Class 3

Protection d’entrée

50V pour toutes fonctions gammes et connexions

Communication

USB-A , USB-B , RJ45 , WiFi , Bluetooth

Mémoire

10G – toutes les données sont horodatées

langues

Anglais

Afficheur

10.1 in (256 mm) TFT couleur tactile

dimensions (H x W x D)

 (250 mm) x (420 mm) x (200 mm)

Masse

 8.39 kg

conformité

CE

Précision en mesure de ratio de résistance Rx/Rs en utilisant une résistance externe Rs

Gamme

Résistance de Référence

Ratio (Rx/Rs)

1 an (23 ± 5) °C ppm de la lecture

100 Ω

25 Ω

2.00-4.00

1.5

1.10-2.00

0.85

0.90-1.10

0.6

0.50-0.90

1.5

0.25-0.50

2.5

400 Ω

100 Ω

2.00-4.00

2

1.10-2.00

0.81

0.90-1.10

0.26

0.50-0.90

0.95

0.25-0.50

1.2

Précision de mesure en mode SPRT/PRT en utilisant une résistance de référence externe Rs

SPRT/PRT Type

Résistance de Référence Externe

Température (°C) °

Ratio Résistance (Rx/Rs)

1 Year(23 ± 5) °C ppm of reading

Equivalent en Température (mK)

PT25

25 Ω

-189.3442

0.22

2.5

0.13

-38.8344

0.84

1.5

0.32

0.01

1

0.6

0.15

231.928

1.89

0.85

0.44

419.527

2.57

1.5

1.11

660.323

3.37

1.5

1.58

PT100

100 Ω

-189.3442

0.22

1.2

0.07

-38.8344

0.84

0.95

0.2

0.01

1

0.26

0.07

231.928

1.89

0.81

0.42

419.527

2.57

2

1.47

660.323

3.37

2

2.11

[1] Les indications PT25 sont basées sur une résistance nominale de 25 Ω pour Rx.

[2] Les indications PT100 sont basées sur une résistance nominale de 100 Ω pour Rx.

[3] L’incertitude de la résistance externe Rs n’est pas inclue. L’utilisateur peut choisir la résistance étalon ADT280-RS-25/100 en tant de résistance de référence Rs, offrant une précision de 5 ppm à (23±2) °C.

Précision en résistance en utilisant la résistance interne en Rs

Gamme

Vitesse d’acquisition

Résolution

24 heures (23 ±1) °C

90 jours (23 ± 5) °C

1 an (23 ± 5) °C

Courant de mesure

Coefficient de température

( 0~100 ) Ω

Vitesse basse

0.01 mΩ

3 ppm ou 0.2 mΩ

12 ppm ou 0.35 mΩ

15 ppm ou 0.35 mΩ

±1 mA/±12 V

3 ppm + 0.01 mΩ

Vitesse moyenne

0.01 mΩ

3 ppm ou 0.55 mΩ

12 ppm ou 0.7 mΩ

15 ppm ou 0.7 mΩ

Vitesse rapide

0.1 mΩ

3.6 ppm ou 1.7 mΩ

12.6 ppm ou 1.85 mΩ

15.6 ppm ou 1.85 mΩ

( 0~400 ) Ω

Vitesse basse

0.01 mΩ

3 ppm ou 0.3 mΩ

12 ppm ou 0.4 mΩ

15 ppm ou 0.4 mΩ

±1 mA/±12 V

3 ppm + 0.02 mΩ

Vitesse moyenne

0.01 mΩ

3 ppm ou 0.7 mΩ

12 ppm ou 0.8 mΩ

15 ppm ou 0.8 mΩ

Vitesse haute

0.1 mΩ

3.6 ppm ou 1.9 mΩ

12.6 ppm ou 2 mΩ

15.6 ppm ou 2 mΩ

( 0~4000 ) Ω

Vitesse basse

0.1 mΩ

3 ppm ou 4 mΩ

12 ppm ou 5 mΩ

15 ppm ou 5 mΩ

±0.1 mA/±12 V

3 ppm + 0.2 mΩ

Medium Speed

0.1 mΩ

3 ppm ou 8 mΩ

12 ppm ou 9 mΩ

15 ppm ou 9 mΩ

Fast Speed

1 mΩ

3.6 ppm ou 20 mΩ

12.6 ppm ou 21 mΩ

15.6 ppm ou 21 mΩ

[1] Précision donnée en : ± (ppm de la lecture ou xxmΩ , au pire cas de 2).

[2]Coefficient de température: en dehors de la gamme (18-28) °C, coefficient à appliquer par degré (ppm lecture +xxmΩ).

[3] Spécifications pour un mode en 4 fils. En mode 3 fils ajouter 0.005 Ω pour le déséquilibre de résistance. En mode 2 fils, ajouter , 0.005 Ω pour la résistance interne.

[4] Inversion automatique du courant de mesure.

Précision en mesure de sonde résistive en mode résistance interne

Vitesse d’acquisition

Temperature

24 heures (23 ±1) °C

90 jours (23 ± 5) °C

1 an (23 ± 5) °C

Coefficient de Temperature °C/°C

Vitesse basse

-200 °C

0.0005

0.0008

0.0008

0.0002

0 °C

0.0008

0.0031

0.0038

0.0008

300 °C

0.0018

0.0089

0.0089

0.0018

600 °C

0.0029

0.0146

0.0146

0.003

Vitesse moyenne

-200 °C

0.0013

0.0016

0.0016

0.0002

0 °C

0.0014

0.0031

0.0038

0.0008

300 °C

0.002

0.0089

0.0089

0.0018

600 °C

0.0029

0.0146

0.0146

0.003

Vitesse rapide

-200 °C

0.0039

0.0043

0.0043

0.0006

0 °C

0.0044

0.0047

0.0047

0.0013

300 °C

0.0053

0.0093

0.0093

0.0024

600 °C

0.0059

0.0152

0.0152

0.0036

[1] les indications sont basées sur une précision en 4 fils  PT100 PRT et n’icluent pas la précision de la PT 100

[2] Résolution maximale 0.0001 °C.

Précision en mesure de tension /Thermocouple

Gamme

Vitesse d’acquisition

Résolution

24 heures (23 ±1) °C

90 jours (23 ± 5) °C

1 an (23 ± 5) °C

Résistance d’entrée

Coefficient de Température

(-100-100) mV

Vitesse basse

0.01 µV

5 ppm + 2 ppm

10 ppm + 4 ppm

14 ppm + 4 ppm

10 MΩ or >10 GΩ

1 ppm + 0.1 µV

Medium Speed

0.01 µV

5 ppm + 6 ppm

10 ppm + 8 ppm

14 ppm + 8 ppm

Fast Speed

0.1 µV

5 ppm + 22 ppm

10 ppm + 24 ppm

14 ppm + 24 ppm

[1] Précision donnée en : ± (ppm de lecture  + ppm de pleine échelle).

[2] Indice de coefficient de température: En dehors de la gamme 18-28 °C, augmenter  (ppm de la lecture  + xxμV)/°C.

Précision de la jonction de soudure froide

Précision CSF

±0.1 °C , a 1 an, dans une gamme de 23 °C ± 5°C

Coefficient Environnemental

En dehors de la gamme 18 ~ 28 °C, ajouter 0.02 °C / °C

Autre

Chaque scanner possède 10 capteurs de compensation de soudure froide

Précision en thermocouple

Type

Temperature

24 heures/°C

90 jours/°C

1 an /°C

(23 ±1) °C

(23 ± 5) °C

(23 ±5) °C

Vitesse rapide

Vitesse moyenne

Vitesse basse

Vitesse rapide

Vitesse moyenne

Vitesse basse

Vitesse rapide

Vitesse moyenne

Vitesse basse

E

-200

0.089

0.038

0.022

0.099

0.047

0.031

0.1

0.049

0.033

-100

0.049

0.021

0.012

0.054

0.026

0.017

0.055

0.026

0.017

-40

0.041

0.017

0.009

0.045

0.021

0.013

0.045

0.021

0.014

0

0.038

0.015

0.009

0.041

0.019

0.012

0.041

0.019

0.012

155

0.031

0.013

0.008

0.035

0.017

0.011

0.036

0.017

0.012

350

0.029

0.013

0.008

0.033

0.017

0.012

0.035

0.018

0.013

660

0.031

0.014

0.009

0.036

0.02

0.015

0.039

0.022

0.017

1000

0.034

0.017

0.012

0.042

0.025

0.019

0.046

0.029

0.024

J

-200

0.102

0.043

0.025

0.113

0.054

0.036

0.115

0.055

0.037

-100

0.054

0.022

0.013

0.06

0.028

0.018

0.06

0.028

0.019

-40

0.047

0.019

0.011

0.051

0.024

0.015

0.051

0.024

0.015

0

0.044

0.018

0.01

0.048

0.022

0.014

0.048

0.022

0.014

155

0.041

0.017

0.01

0.045

0.021

0.014

0.046

0.022

0.015

350

0.042

0.018

0.011

0.047

0.023

0.016

0.048

0.025

0.018

660

0.039

0.018

0.011

0.046

0.024

0.018

0.048

0.027

0.02

1200

0.044

0.022

0.015

0.054

0.031

0.024

0.059

0.036

0.029

K

-200

0.146

0.061

0.035

0.161

0.076

0.05

0.163

0.077

0.051

-100

0.073

0.03

0.017

0.08

0.037

0.024

0.08

0.038

0.025

-40

0.06

0.025

0.014

0.066

0.03

0.02

0.066

0.031

0.02

0

0.056

0.023

0.013

0.061

0.028

0.018

0.061

0.028

0.018

155

0.056

0.023

0.013

0.061

0.029

0.019

0.062

0.03

0.02

350

0.054

0.023

0.014

0.061

0.03

0.02

0.062

0.031

0.021

660

0.055

0.025

0.015

0.063

0.033

0.023

0.066

0.035

0.026

1372

0.073

0.035

0.023

0.087

0.049

0.037

0.093

0.055

0.043

T

-200

0.142

0.059

0.034

0.156

0.073

0.048

0.157

0.075

0.049

-100

0.078

0.032

0.018

0.086

0.04

0.026

0.086

0.04

0.026

-40

0.063

0.026

0.015

0.069

0.032

0.02

0.069

0.032

0.021

0

0.057

0.023

0.013

0.062

0.028

0.018

0.062

0.028

0.018

155

0.044

0.019

0.011

0.049

0.023

0.015

0.049

0.024

0.016

350

0.038

0.016

0.01

0.043

0.021

0.015

0.044

0.022

0.016

400

0.037

0.016

0.01

0.042

0.021

0.015

0.044

0.023

0.016

R

-40

0.543

0.222

0.124

0.593

0.272

0.173

0.593

0.272

0.173

0

0.416

0.17

0.095

0.454

0.208

0.132

0.454

0.208

0.132

155

0.266

0.109

0.061

0.29

0.134

0.086

0.291

0.134

0.086

350

0.22

0.091

0.051

0.241

0.112

0.072

0.242

0.113

0.073

660

0.192

0.08

0.046

0.212

0.1

0.066

0.214

0.102

0.068

1768

0.188

0.082

0.049

0.213

0.107

0.074

0.219

0.114

0.081

S

-40

0.515

0.211

0.117

0.562

0.258

0.164

0.562

0.258

0.164

0

0.407

0.167

0.093

0.444

0.204

0.13

0.444

0.204

0.13

155

0.275

0.113

0.063

0.3

0.138

0.089

0.301

0.139

0.089

350

0.236

0.098

0.055

0.259

0.12

0.078

0.26

0.122

0.079

660

0.214

0.089

0.051

0.236

0.111

0.073

0.239

0.114

0.075

1768

0.222

0.096

0.057

0.25

0.124

0.086

0.257

0.132

0.093

B

250

0.872

0.357

0.199

0.952

0.437

0.278

0.952

0.437

0.279

350

0.619

0.254

0.141

0.676

0.311

0.198

0.676

0.311

0.199

660

0.342

0.141

0.079

0.374

0.173

0.111

0.375

0.175

0.113

1820

0.199

0.085

0.05

0.222

0.108

0.073

0.227

0.113

0.078

N

-200

0.224

0.093

0.052

0.246

0.115

0.075

0.247

0.116

0.076

-100

0.106

0.044

0.024

0.116

0.054

0.035

0.116

0.054

0.035

-40

0.089

0.036

0.02

0.097

0.045

0.029

0.097

0.045

0.029

0

0.084

0.035

0.019

0.092

0.042

0.027

0.092

0.042

0.027

155

0.07

0.029

0.017

0.077

0.036

0.024

0.078

0.037

0.024

350

0.062

0.026

0.015

0.069

0.033

0.022

0.07

0.035

0.024

660

0.059

0.026

0.016

0.067

0.034

0.024

0.069

0.036

0.026

800

0.06

0.027

0.016

0.068

0.035

0.025

0.071

0.038

0.028

1000

0.062

0.028

0.018

0.072

0.038

0.028

0.075

0.042

0.031

1200

0.065

0.03

0.019

0.076

0.041

0.031

0.081

0.046

0.035

1300

0.068

0.032

0.02

0.08

0.044

0.033

0.085

0.049

0.038

L

-200

0.069

0.029

0.017

0.076

0.036

0.024

0.077

0.037

0.025

-100

0.053

0.022

0.013

0.059

0.028

0.018

0.059

0.028

0.018

-40

0.045

0.019

0.01

0.049

0.023

0.015

0.05

0.023

0.015

0

0.043

0.018

0.01

0.047

0.021

0.014

0.047

0.021

0.014

155

0.04

0.017

0.01

0.044

0.021

0.014

0.045

0.022

0.015

350

0.041

0.018

0.011

0.046

0.023

0.016

0.047

0.024

0.017

660

0.039

0.018

0.011

0.046

0.024

0.018

0.048

0.027

0.02

900

0.035

0.017

0.011

0.042

0.023

0.017

0.045

0.026

0.021

U

-80

0.072

0.03

0.017

0.079

0.037

0.024

0.079

0.037

0.024

-40

0.062

0.026

0.014

0.068

0.031

0.02

0.068

0.032

0.02

0

0.056

0.023

0.013

0.061

0.028

0.018

0.061

0.028

0.018

155

0.045

0.019

0.011

0.049

0.023

0.015

0.05

0.024

0.016

350

0.037

0.016

0.01

0.042

0.021

0.014

0.043

0.022

0.016

600

0.034

0.015

0.01

0.039

0.021

0.015

0.041

0.023

0.017

[1] Les precisions ci dessus sont basées sur une mesure de thermocouple du modle scanner, n’incluent pas la precision du thermouple ni la precision de la CSF

[2] la meilleure résolution est 0.0001 °C.

Précision en thermistance

Gamme de mesure

Vitesse rapide

Vitesse moyenne

Vitesse basse

Vitesse rapide

Vitesse moyenne

Vitesse basse

Vitesse rapide

( 0~12 ) kΩ

Vitesse basse

1 mΩ

10 ppm or 60 mΩ

30 ppm or 80 mΩ

40 ppm or 80 mΩ

10 μA

5 ppm + 10 mΩ

Medium Speed

1 mΩ

10 ppm ou 110 mΩ

30 ppm ou 130 mΩ

40 ppm ou 130 mΩ

Fast Speed

10 mΩ

10 ppm ou 210 mΩ

30 ppm ou 230 mΩ

40 ppm ou 230 mΩ

( 10~120 ) kΩ

Vitesse basse

10 mΩ

10 ppm

30 ppm

40 ppm

10 μA

5 ppm + 20 mΩ

Medium Speed

10 mΩ

10 ppm + 80 mΩ

30 ppm + 80 mΩ

40 ppm + 80 mΩ

Fast Speed

100 mΩ

10.6 ppm + 200 mΩ

30.6 ppm + 200 mΩ

40.6 ppm + 200 mΩ

( 100~1000 ) kΩ

Vitesse basse

0.1 Ω

50 ppm

80 ppm

100 ppm

10 μA

5 ppm + 1 Ω

Medium Speed

0.1 Ω

50 ppm ou + 1 Ω

80 ppm ou + 1 Ω

100 ppm ou + 1 Ω

Fast Speed

1 Ω

51 ppm + 2 Ω

81 ppm + 2 Ω

101 ppm + 2 Ω

[1] Précision donnée en : ± (ppm de lecture  ou xxmΩ , au pire cas des 2).

[2] Coefficient de température: en dehors de la gamme (18-28) °C, coefficient à appliquer par degré (ppm lecture +xxmΩ). / °C.

[3] Spécifications pour un mode en 4 fils.

Précision en température pour une Thermistance

Type

Vitesse d’acquisition

Température

24 heures (23 ±1) °C

90 jours (23 ± 5) °C

1 an (23 ± 5) °C

10 kΩ

Vitesse basse

-40 °C

0.0007

0.0011

0.0014

0 °C

0.0002

0.0006

0.0008

50 °C

0.0004

0.0008

0.0011

100 °C

0.003

0.0039

0.0039

150 °C

0.013

0.0174

0.0174

Vitesse moyenne

-40 °C

0.0007

0.0011

0.0014

0 °C

0.0002

0.0006

0.0008

50 °C

0.0008

0.001

0.0011

100 °C

0.0054

0.0064

0.0064

150 °C

0.0239

0.0282

0.0282

Vitesse rapide

-40 °C

0.0007

0.0011

0.0014

0 °C

0.0002

0.0006

0.0008

50 °C

0.0016

0.0016

0.0016

100 °C

0.0104

0.0104

0.0104

150 °C

0.0456

0.0456

0.0456

[1] Les indications ci-dessus sont donnée pour une mesure de thermistance en 4 fils et n’incluent pas la précision de la thermistance

[2] Résolution maximale en température 0.0001 °C.

Précision tension DC

Gamme

Vitesse d’acquisition

Résolution

24 heures (23 ±1) °C

90 jours (23 ± 5) °C

1 an (23 ± 5) °C

Résistance d’entrée

Coefficient de température

(-100-100) mV

Vitesse basse

0.01 µV

5 ppm + 2 ppm

10 ppm + 4 ppm

14 ppm + 4 ppm

>10 GΩ ou 10 MΩ

1 ppm + 0.1 µV

Vitesse moyenne

0.01 µV

5 ppm + 6 ppm

10 ppm + 8 ppm

14 ppm + 8 ppm

Vitesse rapide

0.1 µV

5 ppm + 22 ppm

10 ppm + 24 ppm

14 ppm + 24 ppm

(-1-1) V

Vitesse basse

0.1 µV

2 ppm + 0.3 ppm

8 ppm + 0.6 ppm

14 ppm + 0.6 ppm

>10 GΩ ou 10 MΩ

1 ppm + 0.2 µV

Vitesse moyenne

0.1 µV

2 ppm + 1.3 ppm

8 ppm + 1.6 ppm

14 ppm + 1.6 ppm

Vitesse rapide

1 µV

2.6 ppm + 3.3 ppm

8.6 ppm + 3.6 ppm

14.6 ppm + 3.6 ppm

(-10-10) V

Vitesse basse

1 µV

2 ppm + 0.05 ppm

8 ppm + 0.08 ppm

14 ppm + 0.08 ppm

>10 GΩ ou 10 MΩ

1 ppm + 0.3 µV

Vitesse moyenne

1 µV

2 ppm + 0.35 ppm

8 ppm + 0.38 ppm

14 ppm + 0.38 ppm

Vitesse rapide

10 µV

2.6 ppm + 1.05 ppm

8.6 ppm + 1.08 ppm

14.6 ppm + 1.08 ppm

(-50-50) V

Vitesse basse

10 µV

8 ppm + 1 ppm

32 ppm + 1 ppm

38 ppm + 1 ppm

10 MΩ

5 ppm + 5 µV

Medium Speed

10 µV

8 ppm + 2 ppm

32 ppm + 2 ppm

38 ppm + 2 ppm

Fast Speed

100 µV

8.6 ppm + 7 ppm

32.6 ppm + 7 ppm

38.6 ppm + 7 ppm

[1] Précision donnée en : ± (ppm de la lecture + ppm la pleine échelle).

[2] Coefficient de température: en dehors de la gamme (18-28) °C augmenter de (ppm de la lecture + xx μV)/°C.

[3] Pour toutes les gammes, la tension maximale applicable est de 50V.

Précision courant DC

Gamme

Vitesse d’acquisition

Résolution

24 heures (23 ±1) °C

90 jours (23 ± 5) °C

1 an (23 ± 5) °C

Tension générée

Coefficient de température

(-100-100) µA

Vitesse basse

0.01 nA

15 ppm + 3 ppm

50 ppm + 6 ppm

60 ppm + 6 ppm

<1 mV

8 ppm + 0.1 nA

Vitesse moyenne

0.01 nA

15 ppm + 7 ppm

50 ppm + 10 ppm

60 ppm + 10 ppm

Vitesse rapide

0.1 nA

15 ppm + 23 ppm

50 ppm +26 ppm

60 ppm + 26 ppm

(-1-1) mA

Vitesse basse

0.1 nA

15 ppm + 0.6 ppm

50 ppm +1 ppm

60 ppm + 1 ppm

<1 mV

8 ppm + 0.5 nA

Vitesse moyenne

0.1 nA

15 ppm + 1.6 ppm

50 ppm + 2 ppm

60 ppm + 2 ppm

Vitesse rapide

1 nA

15.6 ppm + 3.6ppm

50.6 ppm + 4 ppm

60.6 ppm + 4 ppm

(-10-10) mA

Vitesse basse

1 nA

30 ppm + 3 ppm

75 ppm + 6 ppm

80 ppm + 6 ppm

<1 mV

8 ppm + 10 nA

Vitesse moyenne

1 nA

30 ppm + 7 ppm

75 ppm + 10 ppm

80 ppm + 10 ppm

Vitesse rapide

10 nA

30 ppm + 23 ppm

75 ppm + 26 ppm

80 ppm + 26 ppm

(-100-100) mA

Vitesse basse

10 nA

40 ppm + 0.6 ppm

75 ppm + 1 ppm

80 ppm + 1 ppm

<1 mV

8 ppm + 50 nA

Vitesse moyenne

10 nA

40 ppm + 1.6 ppm

75 ppm + 2 ppm

80 ppm + 2 ppm

Vitesse rapide

100 nA

40.6 ppm + 3.6 ppm

75.6 ppm + 4 ppm

80.6 ppm + 4 ppm

[1] Précision donnée en : ± (ppm de la lecture + ppm la pleine echelle).

[2] Coefficient de température: en dehors de la gamme (18-28) °C augmenter de  (ppm de la lecture + xxnA)/°C.

[3] Protection en entrée 0.3A/600V ; PTC réarmable.

Précision Résistance DC

Test Range

Scanning Speed

Resolution

24 hours (23 ±1) °C

90 days (23 ±5) °C

1 year (23 ±5) °C

Courant de mesure

Coefficient de Temperature

(0-100) Ω

Vitesse basse

0.01 mΩ

3 ppm + 1 ppm

13 ppm + 1.5 ppm

16 ppm + 1.5 ppm

1 mA

3 ppm + 0.01 mΩ

Vitesse moyenne

0.01 mΩ

3 ppm + 5 ppm

13 ppm + 5.5 ppm

16 ppm + 5.5 ppm

Vitesse rapide

0.1 mΩ

3 ppm + 21 ppm

13 ppm + 21.5 ppm

16 ppm + 21.5 ppm

(0-1) kΩ

Vitesse basse

0.1 mΩ

3 ppm + 0.2 ppm

12 ppm + 0.3 ppm

15 ppm + 0.3 ppm

1 mA

3 ppm + 0.02 mΩ

Vitesse moyenne

0.1 mΩ

3 ppm + 1.2 ppm

12 ppm + 1.3 ppm

15 ppm + 1.3 ppm

Vitesse rapide

1 mΩ

3.6 ppm + 3.2 ppm

12.6 ppm + 3.3 ppm

15.6 ppm + 3.3 ppm

(0-10) kΩ

Vitesse basse

1 mΩ

3 ppm + 0.3 ppm

12 ppm + 0.4 ppm

15 ppm + 0.4 ppm

0.1 mA

3 ppm + 0.2 mΩ

Vitesse moyenne

1 mΩ

3 ppm + 1.3 ppm

12.6 ppm + 1.3 ppm

15 ppm + 1.3 ppm

Vitesse rapide

10 mΩ

3.6 ppm + 3.3 ppm

12.6 ppm + 3.4 ppm

15.6 ppm + 3.4 ppm

(0-100) kΩ

Vitesse basse

10 mΩ

3 ppm + 0.2 ppm

12 ppm + 0.3 ppm

15 ppm + 0.3 ppm

0.1 mA

3 ppm + 20 mΩ

Vitesse moyenne

10 mΩ

3 ppm + 0.5 ppm

12 ppm + 0.6 ppm

15 ppm + 0.6 ppm

Vitesse rapide

100 mΩ

3.6 ppm + 1.3 ppm

12.6 ppm + 1.3 ppm

30.6 ppm + 1.3 ppm

(0-1) MΩ

Vitesse basse

0.1 Ω

10 ppm + 0.6 ppm

30 ppm + 1 ppm

40 ppm + 1 ppm

10 µA

5 ppm + 0.2 Ω

Vitesse moyenne

0.1 Ω

10 ppm + 1.2 ppm

30 ppm + 0.6 ppm

40 ppm + 0.6 ppm

Vitesse rapide

1 Ω

10 ppm + 2.6 ppm

30 ppm + 3 ppm

40 ppm + 3 ppm

(0-10) MΩ

Vitesse basse

1 Ω

50 ppm + 0.4 ppm

80 ppm + 1 ppm

100 ppm + 1 ppm

1 µA

10 ppm + 1 Ω

Vitesse moyenne

1 Ω

50 ppm + 1.4 ppm

80 ppm + 2 ppm

100 ppm + 2 ppm

Vitesse rapide

10 Ω

50 ppm + 4.4 ppm

80 ppm + 5 ppm

100 ppm + 5 ppm

(0-100) MΩ

Vitesse basse

10 Ω

150 ppm + 1 ppm

400 ppm + 4 ppm

500 ppm + 4 ppm

0.1 µA

50 ppm + 50 Ω

Vitesse moyenne

10 Ω

150 ppm + 6 ppm

400 ppm + 9 ppm

500 ppm + 9 ppm

Vitesse rapide

100 Ω

150 ppm + 11 ppm

400 ppm + 14 ppm

500 ppm + 14 ppm

[1] Précision donnée en : ± (ppm de la lecture + ppm la pleine échelle).

[2] Coefficient de température: en dehors de la gamme (18-28) °C augmenter de  (ppm de la lecture + xx Ω)/°C.

[3] Indications données pour une mesure en 4 fils.

[4] Pour une gamme inf ou égale à 10 kΩ, l’inversion de courant est automatique par défaut.

[5] Resistance maxi des fils de mesure (4-fils ): 10 Ω par ligne pour les gammes 100 Ω & 1 kΩ; 100 Ω par ligne pour les gammes 10 kΩ &100 kΩ; 1 kΩ par ligne pour les autres gammes

Informations sur les sondes PRT étalons secondaires

Spécification

Series AM1760

Series AM1762

Gamme de Température

-200 °C à 670 °C

Résistance à 0℃

100 Ω

25 Ω

Coefficient de Température

0.003925 Ω / Ω / °C

Incertitude

±0.007 °C @ -196 °C

±0.006 °C @ 0.01 °C

±0.015 °C @ 420 °C

±0.025 °C @ 660 °C

dérive

±0.004 °C au point triple de l’eau après 100 heures @ 661 °C

Stabilité à court terme

±0.002 °C

Choc thermique

±0.002 °C apres 10 cycles entre Tmin et Tmax

Hystérésis

N/A

Auto échauffement

0.0015 °C à 1 mA de courant de test

Temps de reponse

9 secondes

Courant de mesure

0.5 mA ou 1 mA

Longueur élément sensible

42 mm

Emplacement élément sensible

5 mm de l’extrémité

Resistance d’Isolement

>1000 MΩ @T ambiante

Matériau corps capteur

Inconel TM

Dimensions

AM1762-12-SP

AM1760-12-SP



dia 6.35 mm X 305 mm

dia 6.35 mm X 305 mm



AM1762-20-SP

AM1760-20-SP



dia 6.35 mm X 500 mm

dia 6.35 mm X 500 mm

Cables

Teflontm – fils cuivre isolés, 4 fils, 2,5 metres

Dimension poignée

15 mm (OD) x 65 mm (L)

Gamme de température poignée [1]

-50 °C à 160 °C

-50 °C à 180° C

Etalonnage

2talonnage traçable NIST avec données

[1] Soumettre la poignée a des temperatures en dehors de cette plage entrainera des dommages à la sonde







Résistances étalons ADT 280-RS

Spécifications

ADT280-RS-25

ADT280-RS-100

Résistance nominale

25 Ohms

100 Ohms

Stabilité

5 ppm/an

5 ppm/an

Température d’utilisation

23 °C±2 °C

23 °C±2 °C

Coefficient de temperature

0.5ppm/°C

0.5 ppm/°C

Dimensions

57mm*57mm*45mm

57mm*57mm*45mm

Masse

160 g

160g

Courant de mesure

1 mA

1 mA

Modeles

ADT286-220V thermomètre 2 voies de mesure

ADT286-TS-PKG-220V: Thermomètre équipé d'un scanner 10 voies température

ADT286-PS-PKG-220V: thermomètre équipé d'un scanner dédié 10 voies process

Accessoires inclus

 court circuiteur (permet de faire les zéros) 1210103531

Câble USB : 1210200243

Cordons de mesure  (x4 sets soit 8 pièces)

20 cordons de test si commande d'un scanner 10 voies

2 fusibles (50T-0315H)

Certificat d’étalonnage ISO 17025

Manuel d’utilisation sous CD



Accessoires optionnels

9026: Cordons supplémentaires (x20)

9051-10: câble de liaison scanner 3 m

9051-33: câble de liaison scanner 10 m

9050 adaptateur USB  vs RS232

9916-286: valise de transport

ADT286-DOCK: dock station avec alimentation

ADRT286-TS: scanner de température

ADT286-PS: scanner de process

ADT280-RS-25: résistance étalon 25 ohms

ADT 280-RS-100: résistance étalon 100 Ohms





ProductDescriptionReleaseType
Catalogue ADDITEL (En anglais)pdf
