Hyperion Drago ADVANCED

picto fleche Bain et four d’étalonnage ADVANCED, source corps noirs et système Points Fixes, -25°C (Tamb de 20°C) à 250°C

Les fours et bains d’étalonnage en température Hyperion et Drago ont des volumes d’étalonnage de 65 mm de diamètre et de 160 mm de profondeur, ce qui les rend idéaux pour être utilisés en tant que bains portables. Les bains agités sont adaptés pour les capteurs de température de tous les types, tailles et formes.
Poser une question
Etre rappelé par un conseiller

Les bains d'étalonnage Hyperion et Drago ont des volumes d'étalonnage de 65 mm de diamètre et de 160 mm de profondeur, ce qui les rend idéaux pour être utilisés en bains liquides portables. Ces Bains agités sont parfaitement adaptés pour les capteurs de température de tous les types, tailles et formes.
Les Bains peuvent fournir un étalonnage avec une plus petite incertitude que les blocs secs et, lorsqu'ils sont utilisés avec des thermomètres de référence appropriés, une précision jusqu'à 0,005 ° C peut être atteinte.
Utilisé comme un bain, les capteurs sont placés directement dans le liquide sous agitation évitant ainsi le besoin de blocs spécialement percés aux dimensions. Cependant, au lieu de mettre le fluide directement dans la cuve, une cuve amovible peut être utilisée pour faciliter le changement rapide des fluides et faciliter le nettoyage.
Pour plus de précision, ou lorsque vous utilisez un container pour le liquide, un insert métallique, une cible corps noir ou le kit pour capteur de surface, un thermomètre de référence distinct doit être utilisé pour compenser le décalage variant entre le contrôleur et la température de l’accessoire.
I-Cl easy logiciel d'étalonnage peut être utilisé pour accéder à une solution d'étalonnage automatique de capteurs de température.

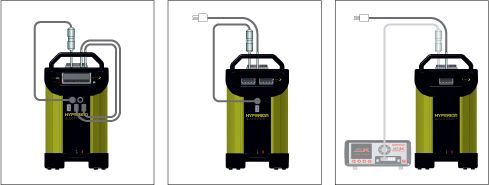

Ces nouveaux modèles Advanced offrent un large éventail de fonctionnalités et d'avantages, y compris un indicateur de la température à trois voies de mesure indépendantes permettant de comparer les sondes de test à une sonde de référence.
Les températures d'étalonnage peuvent être stockées et programmées selon des cycles de température automatique et les modèles Advanced permettent également l'enregistrement de données.
La dernière technologie de contrôle est utilisée pour fournir une stabilité supérieure, une plus grande précision et de meilleures performances.

Fonctions et points clés

  • Ecran tactile et couleur permettant le réglage du point de consigne et la lecture des mesures
  • Interface pc : Ethernet
  • 2voies de mesures pour le test de thermostats
  • 1 voie de référence pour la température interne et 2 voies de mesures PRT, 2 voies de mesure thermocouple
  • Cycles automatique de température
  • Fonction data logging avec export vers clé USB
  • Elimination de l’offset : le bloc suit la valeur de sonde de référence
  • 5 langues : anglais, français, allemand italien et espagnol
  • Serveur web intégré ; Compliance 21 CFR part 11 avec données protégées

Points forts des Hypérion et Drago :

  •  Uniformité:

L’Hypérion utilise un design spécifique de chaleur avec 4 zones de chauffe /refroidissement ;

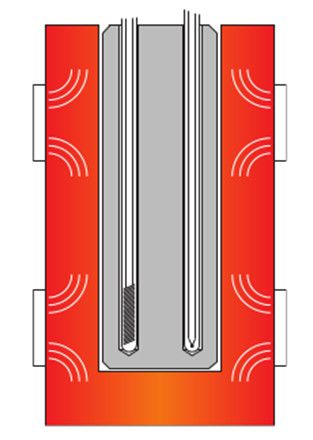

Le Drago dispose de 4 zones de chauffePage 10 - Drago heating areas



  • Stabilité :

Les modèles Advanced compensent automatiquement les fluctuations sur l’alimentation et propose des algorithmes PID avancés avec filtrage numérique permettant d’accéder à une excellente stabilité

  •  Etalonner plus de capteurs :

le diamètre de 65 mm permet l’étalonnage de sondes de fort diamètre, ou d’un plus grand nombre de sondes simultanément.





Paramètre

Modèle

Hyperion 4936 Drago 4934
Gamme de température -25°C à 140°C 30°C à 250°C 2
Stabilité Bain: ±0.005°C Four: ±0.005°C Bain: ±0.01°C Four ±0.01°C
Résolution 0.001°C sur la gamme complete 0.001°C sur la gamme complete
Précision de mesure 3 0.15°C 0.15°C
Uniformité - Radiale, Mode bain <0.009°C <0.007°C
Uniformité - Axiale, Mode bain (40mm) <0.011°C <0.013°C
Uniformité - Radiale, Mode four (entre puits) <0.008°C <0.008°C
Uniformité - Axial, Mode four (40mm) <0.40°C <0.40°C
Temps de chauffe -20°C à 140°C: 40 mins 30°C à 250°C: 40 mins
Temps de refroidissement 140°C to 20°C: 90 mins, 20°C to -25°C: 80 mins 250°C to 30°C: 90 mins
Volume d’etalonnage 65 x 160mm "
Insert Standard Puits 8 x 8mm et 2 x 4.5mm, 157mm de profondeur "
Voies d’entrées Etalonnage possible des voies – nous consulter "
Interface PC Ethernet - software et USB Host "
Alimentation 115Vac ou 230Vac 50/60Hz 200 Watts 115Vac ou 230Vac 50/60Hz 1000 Watts
Dimensions Hauteur 335mm, Largeur 208mm, profondeur 307mm "
masse 12kg 8kg



Instruments

Hypérion 4936: four bain de -25°C à 140°C

Drago 4934: four bain de 30°C à 250°C

Accessoires

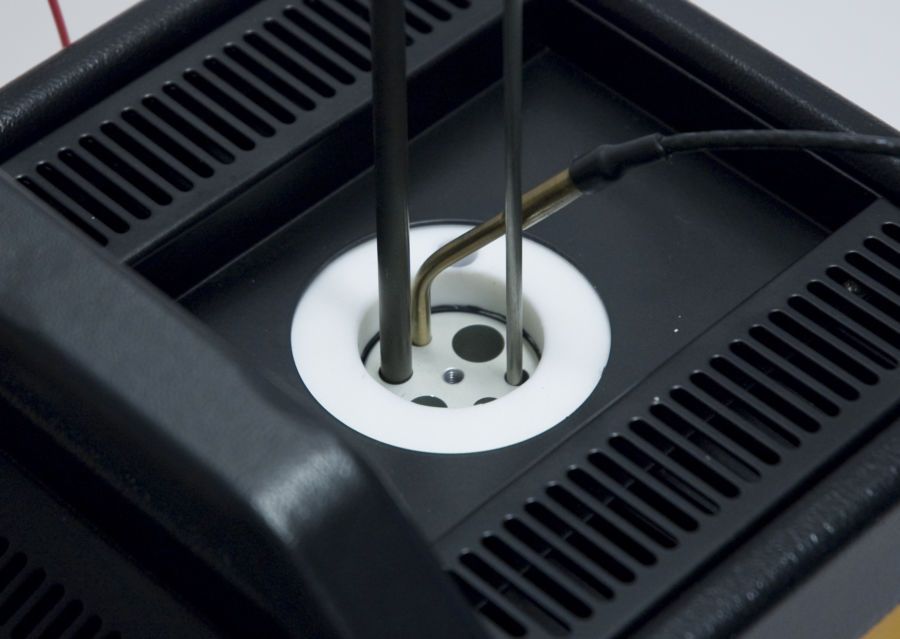

936-06-01a : Insert Standard:8 x 8mm + 2 x 4.5mm ; profondeur 157mm; Extracteur 4mm

936-06-01b:Insert vierge

936-06-01c: Insert custom

936-06-02 : kit bain; cuve pour liquide ;  incluant agitateur magnétique, panier pour sonde et couvercle d’étanchéité

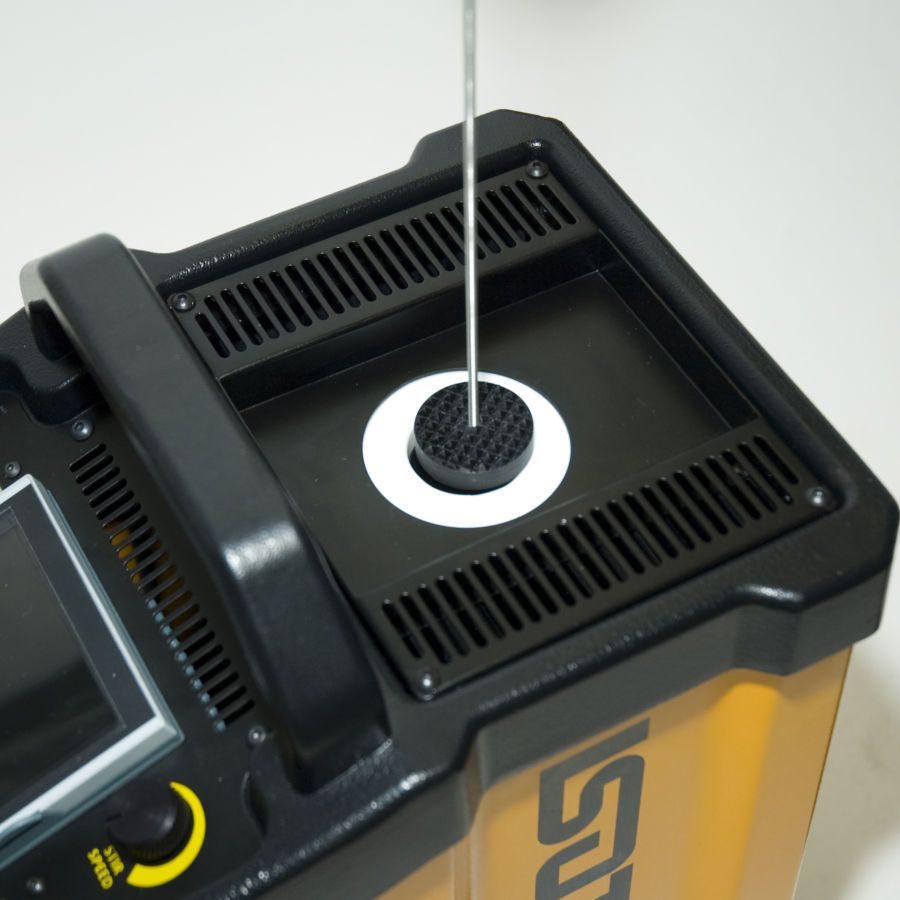

936-06-03:cible corps noir à utiliser avec sonde 936-14-61 db

936-06-04: l’insert spécial pour capteur de surface et sonde résistive coudée

936-06-08: Support pour thermomètre; permet de supporter jusqu’à 8 capteurs dans le bain pour sonde de 5 à 8mm

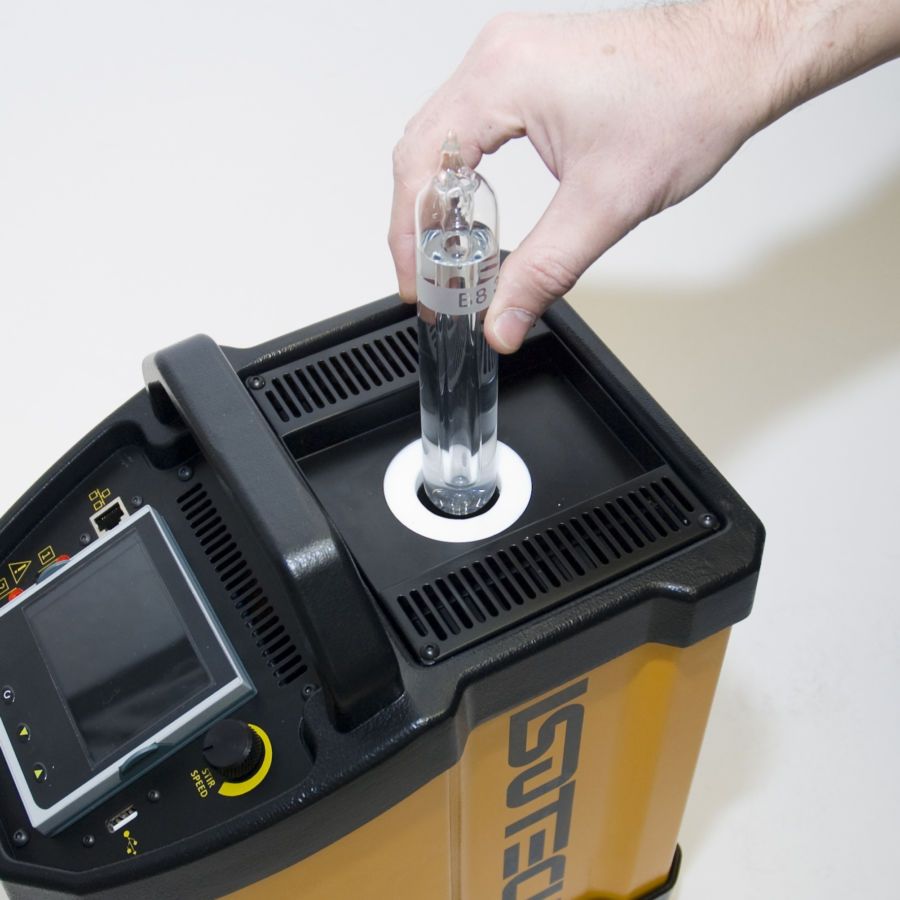

B8 : cellule point fixe de l’eau

17401 slim :cellule point fixe du gallium

936-06-09 : support pour cellule point fixe avec isolateur thermique

935-06-161 : interface d’alimentation de la boucle de courant;Connectique diamètre 4 mm

931-22-111 : Valise de transport poignée retractable , roulettes , rangements pour les accessoires

935-14-61 DB : Sonde étalon résistive diametre 4mm, puit recommandé 4,5mm
