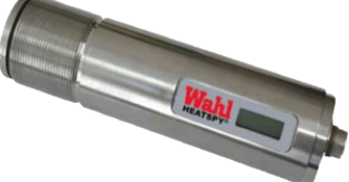

Capteur infrarouge R40 fixe Heat Spy®

picto fleche
Capteur infrarouge R40 fixe Heat Spy® - image 4 e1610366301841 - AOIP
  • Écran LCD rétroéclairé à 5 chiffres avec clavier à 4 touches pour une visualisation et un réglage pratiques sur place.
  • Câble de connexion 12 broches pour entrée et sortie analogiques / numériques simultanées.
  • Boucle de courant linéaire 0-20 ou 4-20 mA, sous-plage programmable, sélectionnable par l’utilisateur.
  • RS485 pour la mise en réseau, jusqu’à 32 capteurs.
  • Relais pour alarme et contrôle PLC, programmable par l’utilisateur
  • Entrée externe pour la réinitialisation et le réglage des paramètres de AVG, PEAK HOLD et VALLEY HOLD.
  • Laser intégré pour simplifier les opérations d’alignement. (Non disponible sur les modèles P3 ou F4).
  • Programmable pour les applications OEM via RS485 pour la configuration et la surveillance à distance.
  • Un tube IR de type thermocouple sans contact en option avec une durée de vie extrêmement longue est disponible comme alternative aux thermocouples à contact traditionnels.
Poser une question
Etre rappelé par un conseiller

Apercu

Un capteur infrarouge sans contact de haute technologie, conçu pour répondre à toutes les exigences des applications en offrant des performances élevées et des fonctionnalités avancées. Système monobloc robuste et étanche IP65 (NEMA 4), avec l'optique et l'électronique intégrées dans un seul boîtier, le R40 est facile à installer et offre la flexibilité nécessaire pour gérer presque toutes les applications.
Le R40 comprend des fonctionnalités de traitement du signal, notamment Peak Hold, Valley Hold et Averaging, qui sont toutes réglables sur site via le clavier ou contrôlées à distance lorsqu'elles sont interfacées avec le logiciel de l'utilisateur.





            Spécifications du capteur

Température ambiante

0 ° à 65 ° C, (32 ° à 149 ° F)

avec refroidissement par air

0 ° à 120 ° C, (32 ° à 250 ° F)

avec refroidissement par eau

0 ° à 175 ° C, (32 ° à 350 ° F)

Espace de rangement

-20 ° à 70 ° C (-4 ° à 158 ° F)

Humidité relative

10% à 95% sans condensation

Classe de protection

IP65 (NEMA-4) (avec purge d'air)

Visée laser

650 nm <1 mW, Classe II

Choc et vibrations

MIL-STD-810D

Matériau du boîtier

Acier inoxydable ANSI 304

Dimensions

45 mm de diamètre. x 183 mm (1,77 x 7,20 pouces) environ

Poids

0,72 kg (1,58 livre)



Spécifications de mesure



1M/2M

P34 / MT / F4 / G5 / P7 / G7 / L

Précision 1

± 0,25% de la lecture

± 0,6% de la lecture ou ± 1 ° C, selon la valeur la plus élevée

Répétabilité 2

± 0,10% de la lecture ou ± 1 ° C, selon la valeur la plus élevée

± 0,3% de la lecture ou ± 0,3 ° C, selon la valeur la plus élevée

Résolution LCD

1 ° C / 1 ° F

1 ° C / 1 ° F

Temps de réponse 3

5 mS

150 mS

Émissivité

0,10 à 1,00

0,10 à 1,00

MODÈLES DE PHOTODIODE - Étape 1 - Sélectionnez: Série

R40

Infrarouge fixe, comprend: certificat de conformité et manuel d'utilisation

Étape 2 - Sélectionnez: Gamme spectrale et plage de température



Code

Gamme spectrale

Gamme de température

Application

1ML

1.0µm

400 ° à 1800 ° C, (752 ° à 3272 ° F)

Métal en fusion / céramique Graphite chaud Métal ferreux

1MM

1.0µm

600 ° à 1800 ° C, (1112 ° à 3272 ° F)

Métal en fusion / céramique Graphite chaud Métal ferreux

1MH

1.0µm

600 ° à 3000 ° C, (1112 ° à 5432 ° F)

Métal en fusion / céramique Graphite chaud Métal ferreux

2ML

1,6µm

300 ° à 1400 ° C, (572 ° à 2552 ° F)

Métal chaud Céramique chaude Métal non ferreux

2MM

1.6 µm

400° à 1600°C,(752° à 2912°F)

Métal chaud Céramique chaude Métal non ferreux

2MH

1,6µm

400 ° à 2300 ° C, (752 ° à 4172 ° F)

Métal chaud Céramique chaude Métal non ferreux

Étape 3 - Sélectionnez l'optique



Code

Optique

D100

100:1

F100

2mm@100mm

50:1

F300

3mm@300mm

100:1

F500

6mm@500mm

83:1

Modèle

Étape 4 - Sélectionnez la longueur du câble de connexion

Code

Longueur du câble

CB1

Câble, 1 mètre, (3,28 pieds) Standard

CB3

Câble, 3 mètres, (9,84 pieds)

CB5

Câble, 5 mètres, (16,40 pieds)

CB8

Câble, 8 mètres, (26.24 feet)

CB15

Câble, 15 mètres, (49,21 pieds)

CBX

Câble, longueur spécifiée par le client (100 m (300 pi) max.)



Series

Code de plage spectrale / température

Code optique

Code de longueur du câble de connexion

R40







Insérez les codes dans les cases ci-dessus pour construire le numéro de pièce

THERMOPILE MODELS - Step 1 - Select Series

R40

Infrarouge fixe, comprend: certificat de conformité et manuel d'utilisation



Étape 2 - Sélectionnez: Spectrale et plage de température



Code

Gamme spectrale

Écart de température

Application

P3M

3,43µm

100 ° à 300 ° C, (212 ° à 572 ° F)

Plastiques

P3H

3,43µm

100 ° à 500 ° C, (212 ° à 932 ° F)

Plastiques

MTM

3,9µm

600 ° à 1300 ° C, (1112 ° à 2372 ° F)

À travers la flamme

MTH

3,9µm

600 ° à 1500 ° C, (1112 ° à 2732 ° F)

À travers la flamme

F4M

4.11 à 4.72µm

400 ° à 1500˚C, (752 ° à 2732 ° F)

Gaz de combustion

F4H

4,11 à 4,72µm

400 ° à 1600 ° C, (752 ° à 2912 ° F)

Gaz de combustion

G5M

5,1µm

400 ° à 1600˚C, (752 ° à 2912 ° F)

Verre

G5H

5,1µm

400 ° à 2250 ° C, (752 ° à 4082 ° F)

Verre

P7

7,9µm

40 ° à 600 ° C, (104 ° à 1112 ° F)

Plastiques

G7

7,9µm

40 ° à 1000 ° C, (104 ° à 1832 ° F)

Verre

LTL

8 à 14µm

0 ° à 600˚C, (32 ° à 1112 ° F)

Basse température

LTM

8 à 14µm

0 ° à 800˚C, (32 ° à 1472 ° F)

Moyenne température




Étape 3 - Sélectionnez l'optique

Code

Optique

D30

30 :1

F150

3.5mm@150mm

42:1

F300

8mm@300mm

37.5:1

F600

20mm@600mm

30:1


Étape 4 - Sélectionnez la longueur du câble de connexion

Code

Longueur de câble

CB1

Câble, 1 mètre, (3,28 pieds) (Standard)

CB3

Câble, 3 mètres, (9,84 pieds)

CB5

Câble, 5 mètres, (16,40 pieds)

CB8

Câble, 8 mètres, (26,24 pieds)

CB15

Câble, 15 mètres, (49,21 pieds)

CBX

Câble, longueur spécifiée par le client (100 m (300 pi) max.)



Series

Code de plage spectrale / température

Code optique

Code de longueur du câble de connexion

R40







Insérez les codes dans les cases ci-dessus pour construire le numéro de pièce

Accessoires

R40 Supports de montage en surface

16451 - Support de montage en surface R40, fixe, diamètre: 45 mm (1,77 ")

16453 - Support de montage en surface R40, réglable, diamètre: 45 mm (1,77")
Montré

TUBES DE VISÉE / IR Tube

Série R40 / 60 à utiliser avec l'optique R40 Code D100 (D à S: 100: 1). M30 x 1, longueur: 11,81 po (300 mm)

16491-1 - SS304, 1500 ° F (800 ° C)

16491-2 - Inconel, 2000 ° F (1100 ° C)

16491-3 - Carbure de silicium, 3000 ° F (1600 ° C)

16491-4 - Alumine haute pureté, (99,8%), 3500 ° F (1900 ° C)

16491-5 - Carbone vitreux, 5430 ° F (3000 ° C)

Tube IR à thermocouple série R40 / 60 à utiliser avec l'optique R40 Code F300 (D à S: 100: 1). M30 x 1, longueur: 11,81 po (300 mm)

16492-1 - SS304, 1500 ° F (800 ° C)

16492-2 - Inconel, 2000 ° F (1100 ° C)

16492-3 - Carbure de silicium, 3000 ° F (1600 ° C)

16492-4 - Alumine haute pureté, (99,8%), 3500 ° F (1900 ° C)

16492-5 - Carbone vitreux, 5430 ° F (3000 ° C)

Purge d'air R40

16472 - Purge d'air R40, M44x1,5 à M30x1

PROTECTION WINDOWS R40 Fenêtres de protection (inclut la bague de verrouillage)

16465-1 - Fenêtre de protection BK7 pour R40 à utiliser avec les modèles 1M et 2M.

16465-2 - Fenêtre de protection en saphir pour R40 à utiliser avec les modèles 1M, 2M, MT, F4 et G5.

16465-3 - Fenêtre de protection ZnSe pour R40 à utiliser avec les modèles P3, MT, F4, G5, P7 et LT.

VESTE DE REFROIDISSEMENT AIR / EAU

Veste de refroidissement air / eau R40

16460 - Veste de refroidissement air / eau R40

Alimentation

16116 - Bloc d'alimentation compact AC / DC, 24V, 31W

16117 - Bloc d'alimentation AC / DC, 24V, 25 à 150 W
