HygroFlex4 – HF4

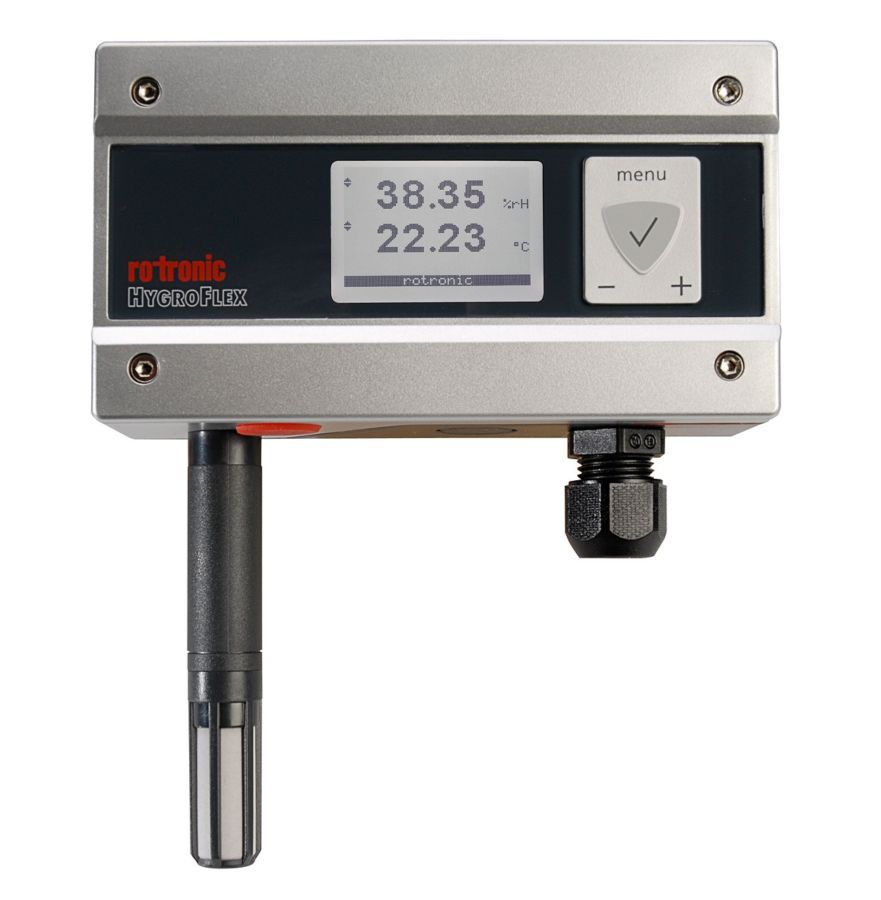

picto fleche Transmetteur de mesure humidité et température HF4

La série HygroFlex4 représente l’aboutissement des derniers développements du secteur des transmetteurs climatiques, pour les mesures d’humidité relative, de température et du point de rosée. Les instruments sont basés sur la nouvelle technologie AirChip3000 qui leur permet d’atteindre un niveau de précision jusqu’ici impossible.

Applications
Mesure l’humidité relative et la température et calcule les points de rosée ou de gel dans les secteurs CAC et industriels.

Poser une question
Etre rappelé par un conseiller

La série HygroFlex4 représente l’aboutissement des derniers développements du secteur des transmetteurs climatiques, pour les mesures d’humidité relative, de température et du point de rosée. Les instruments sont basés sur la nouvelle technologie AirChip3000 qui leur permet d’atteindre un niveau de précision jusqu’ici impossible.

Applications
Mesure l’humidité relative et la température et calcule les points de rosée ou de gel dans les secteurs CAC et industriels.

Caractéristiques
• Précision: ±1 %HR / ± 0,2 K à 23 °C ±5K
• Limite de température au capteur: max. -50…100 °C / 0…100 %HR
• Gamme d’utilisation de l’électronique: -40…60 °C / 0…100 %HR; -10…60 °C avec affichage CL
• Sorties numériques
• Utilisation comme simulateur pour les validations de systèmes
• Interface de service
• Ajusté à 23 °C et 10, 35, 80 %HR

Types de capteurs Intégré
Étendue d'utilisation -40...60 °C / -10...60 °C (modèles avec display) 0...100%HR, sans condensation
Précision à 23 ±5 °C ±1.0 %HR / ±0.2 K
Gamme de mesure avec sonde intégrée
 -50…100 °C / 0…100 %HR
Alimentation / Consommation de courant 15…40 VDC / 12...28 VAC
Stabilité à long terme <1 %HR / an
Capteur d´humidité Hygromer IN-1
Capteur de température PT100 1/3 DIN classe B
Garniture de filtres Filtres à poussière en polyéthylène, gris, 20 um
Temps de réaction t 63 <15 sec.
Vitesse d'air maximale 40 m/s, avec filtre
Calculs psychrométriques Point de rosée ou de gel
Reproductibilité Airchip <0.02 %HR / 0.01 K
Temps d'initialisation Typiquement <3 sec.
Intervalle de mesure typiquement 1 seconde (sans calculs)
Type d'afficheur Affichage optionnel. Configurable.
Afficheur illuminé sans rétro-éclairage
Indicateurs d'alarme Oui
Logiciel d'exploitation et programmation ROTRONIC HW4
Indicateur de tendance Oui, pour modèles avec afficheur
Fonctions statistiques Min / Max, Moyenne
Ajustage de capteur avec logiciel Oui, avec câble de service
Ajustage de capteur par clavier Afficheur/ clavier
Mise à jour du logiciel résident Avec Internet et le software HW4
Traitement des données via HW4 via câble d'interface
Protection de l'instrument par mot de passe Oui
Audit trail / enregistrements électroniques FDA 21 CFR Part 11 compatible GAMP
Types de signaux de sortie 2
Type de circuit 2-fils ou 3 / 4 fils
Sorties réglables par l'utilisateur Oui
Signal de sortie analogique (standard) 2 x 0…1 V, 0…5 V, 0…10 V, 0(4)…20 mA
Interface de communication RS-485 / USB / LAN / WLAN / MODBUS (ASCII)
Interface de service Mini USB (UART)
Information de service L'intervalle de calibrage
Matériau du capteur Polycarbonate
Matériau du boîtier ABS
Connections câbles Presse-étoupe M16 et bornes à vis
Classe de protection IP IP63 (sauf les modèles à interface USB / Ethernet)
Classe de protection d'incendie Correspond UL94-HB
Compatibilité FDA/GAMP FDA 21 CFR Part 11 / GAMP compatibles
Dimensions 157 x 129 x 45 mm
Poids 220 g
