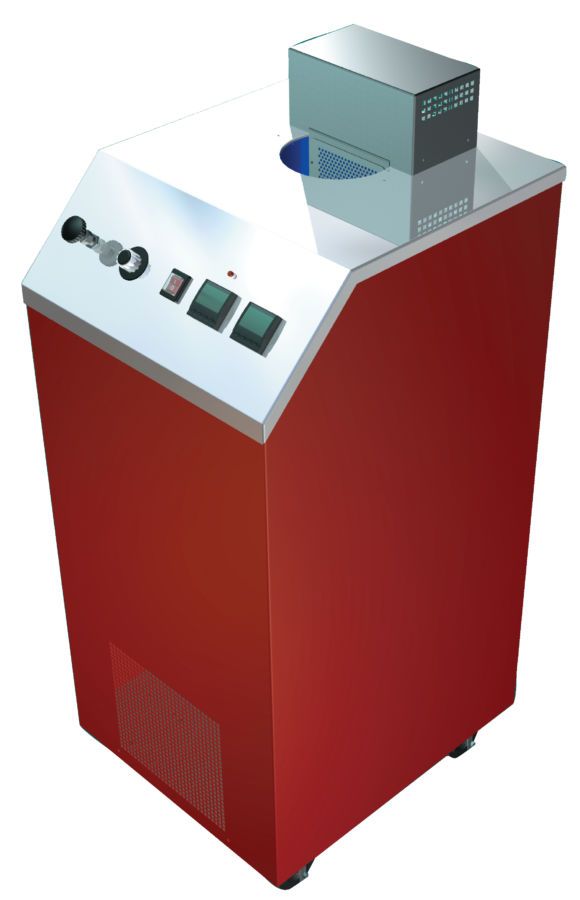

Orion 796

picto fleche Bain liquide agité, profondeur 470 mm, -80°C à 300°C

Le bain liquide agité à débordement série Orion se décline en 3 modèles qui se différencient par leur gamme de température :

  • L (-80°C à 125°C)
  • M (-40 à 125°C)
  • H (+35 à 300°C)



  • Grande profondeur d’immersion : 470 mm
  • Faible coût de remplissage de la cuve, capacité : 8,5 Litres
  • Vitesse d’agitation modulable
  • Homogénéité : meilleure que 0.01°C
  • Stabilité : ±0,007°C
  • Mise sous tension automatique programmable
  • Niveau de liquide idéal pour les thermomètres à dilatation, pas besoin d’adaptateur



Poser une question
Etre rappelé par un conseiller

Le bain liquide agité à débordement série Orion se décline en 3 modèles qui se différencient par leur gamme de température : L (-80°C à 125°C), M (-40 à 125°C) et H (+35 à 300°C).

La gamme Orion complète celle des Hydra et propose un volume d'étalonnage plus profond. Ce bain liquide agité étalonne avec de faibles incertitudes les thermomètres de grande longueur et thermomètres à dilatation.

Grâce à sa grande profondeur d'immersion (470 mm), l'Orion peut accueillir les plus grandes cellules Point Triple de l'Eau et leur offrir un environnement d'étalonnage de grande stabilité en température (quelques mK) à un coût raisonnable. Des accessoires sont disponibles pour supporter les cellules Point Fixes de l'EIT-90 de Mercure, Eau, Gallium et Indium.

L'Orion ne requière que 8,5 L de fluide, soit un bon compromis entre profondeur d'immersion optimale et coût de remplissage de la cuve réduit.

En fonctionnement, le niveau du liquide se trouve à 10 mm en deçà du couvercle, ce qui facilite l'étalonnage de thermomètres à dilatation sans qu'aucun autre accessoire ne soit nécessaire.

  • Grande profondeur d’immersion : 470 mm
  • Faible coût de remplissage de la cuve, capacité : 8,5 Litres
  • Vitesse d'agitation modulable
  • Homogénéité : meilleure que 0.01°C
  • Stabilité : ±0,007°C
  • Mise sous tension automatique programmable
  • Niveau de liquide idéal pour les thermomètres à dilatation, pas besoin d'adaptateur

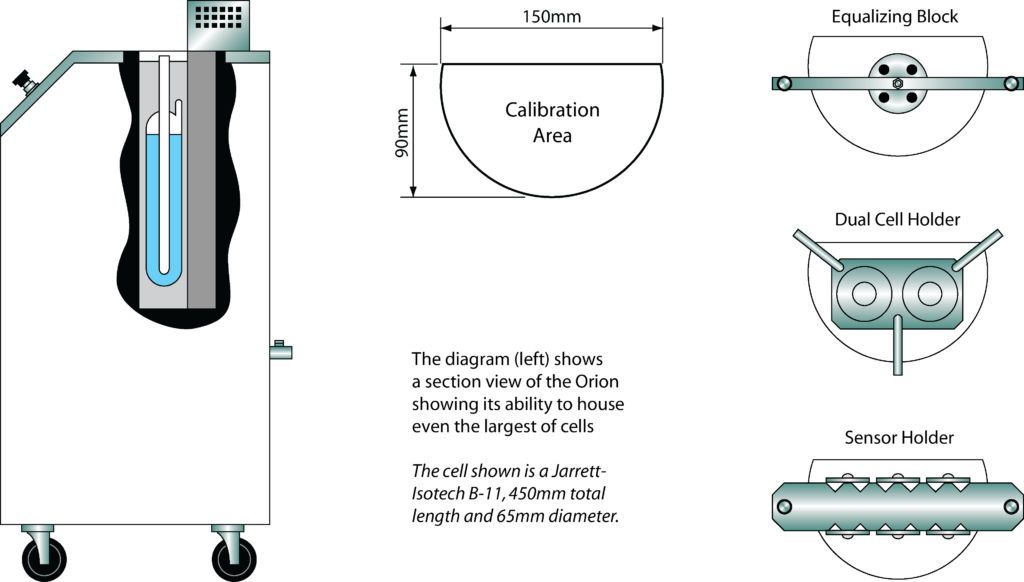

Orion 796 - Inserton d'une cellule Point Fixe grand format

ORION L

ORION M

ORION H

Température

-80°C à 125°C

-40°C à 125°C

30°C à 300°C

Profondeur d'immersion

470 mm

Ouverture

150 mm de diamètre

Volume

8.5 Litres

Stabilité

±0.006°C
(Methanol, -80°C)

±0.006°C
(Methanol, -40°C)

±0.006°C
(C10 Oil, 125°C)

Homogéneité Verticale

±0.005°C
(Methanol, 0°C)

±0.005°C
(Methanol, 0°C)

±0.007°C
(C10 Oil, 125°C)

Temps de montée

25°C à 125°C < 50 min
(huile C10)

25°C à 125°C < 50 min
(huile C10)

30°C à 300°C < 120 min
(Huile vh)

Temps de descente

0°C to -80°C < 240 min
(methanol)

10°C to -40°C < 180 min
(methanol)

Dimensions ( H x l x P)

1150 mm x 458 mm x 525 mm

Masse

78 kg

68 kg

48 kg

 Communication

Livré avec logiciel d'exploitation et interface RS 422 / 232.



Instruments

796 H           Gamme de température 30 à 300°C - Tension alim 240 V

796M           Gamme de température -40 à 125°C - Tension alim 240 V fourni avec groupe froid interne

796 L           Gamme de température -80°C à 125°C - Tension alim 240 V fourni avec groupe froid interne

Accessoires

798-05-02B    Bloc d'égalisation en cuivre

798-05-03      Support pour deux cellules point fixe

798-05-04      Support de sondes

796-05-01      Support double pour cellule Point triple de l'eau large

796-03           Monoculaire et support (pr lecture des thermomètre en verre)

796-02-10      Overflow Adaptor

796-05-03      Thermometer Stand Kit

915/07           Huile silicone 40°C à 180°C (bidon de 1 litre)

915/08           Huile silicone 150°C à 250°C (bidon de 1 litre)

915/09           Huile silicone 40°C à 288°C (bidon de 1 litre)

ACL5012-01   Huile silicone C10 -35°C à 140°C par litre (8,5 litres requis)

580-06-09      Huile silicone C20 de la température ambiante à 200°C par litre (8,5 litre requis)

Product Description Release Type
CalNotePad

Logiciel de pilotage des fours et bains

3.10 zip
Orion

02/2015
