ADT 681

picto fleche Manomètre numérique (ATEX en option) avec fonction enregistrement, 4200 bar

Grâce à une technologie basée sur l’utilisation d’un microprocesseur et de capteurs silicone, le manomètre numérique ADDITEL ADT 681 permet des mesures de pression fiables, précises et économiques jusqu’à 4200 bar. Afin de garantir ces performances, chaque capteur est spécialement vieilli, testé et protégé avant l’assemblage.

  • Précisions : 0,02% / 0,05% / 0,1% / 0,2% de la pleine échelle
  • Double affichage numérique et graphique
  • Compensé en température pour une meilleure précision

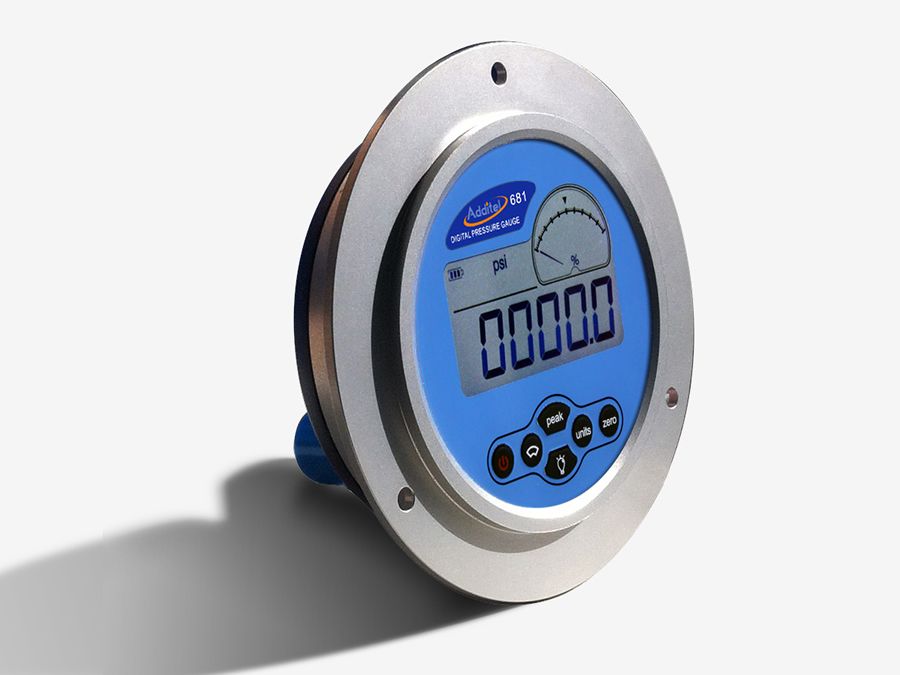

  • Existe en version pour montage panneau
  • Modèles ATEX
  • Option enregistrement : jusqu’à 21000 données (Date, heure, pression et température)
Poser une question
Etre rappelé par un conseiller

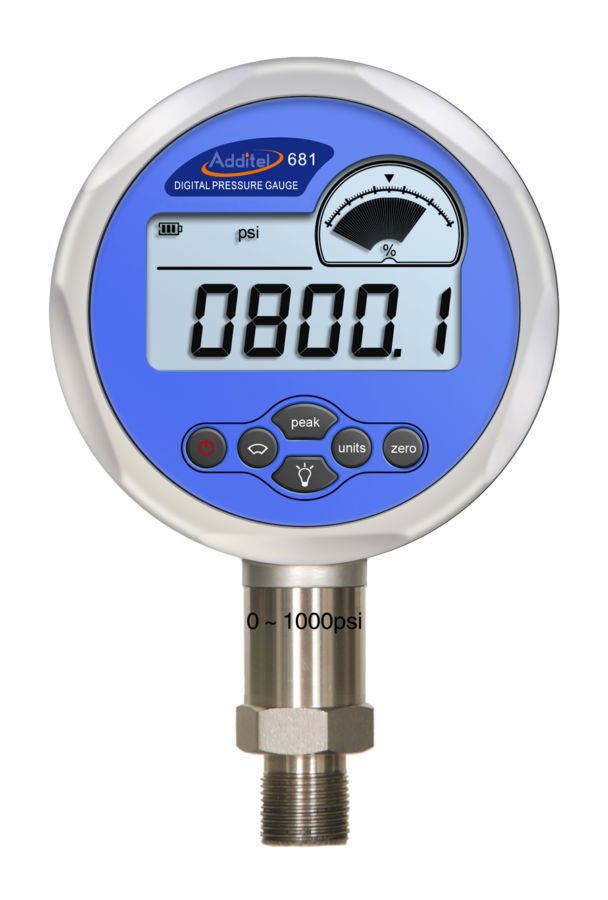

Grâce à une technologie basée sur l’utilisation d’un microprocesseur et de capteurs silicone, le manomètre numérique  ADT 681 permet des mesures de pression fiables, précises et économiques jusqu’à 4200 bar. Afin de garantir ces performances, chaque capteur est spécialement vieilli, testé et protégé avant l’assemblage. Les manomètres numériques graphiques ADT 681 sont adaptés aux mesures de pression Relative, Absolue, Dynamique, Différentielle. Les mesures sont compensées en température. Afin de reproduire les affichages à aiguille, les ADT 681 sont équipés d’un afficheur graphique permettant de visualiser de brusques changements de valeurs, ainsi que des alarmes (haute et basse) sur dépassement de gamme. Ils disposent ainsi d’un double affichage graphique et numérique. Jusqu’à 11 unités de pression sont sélectionnables par l’utilisateur. Les ADT 681 existent en version standard ou certifiée ATEX (ADT 681 IS), et sont disponibles à plusieurs niveaux de précision :

  • ADT 681 (IS)-02     0,02% de la pleine échelle
  • ADT 681 (IS)-05     0,05% de la pleine échelle
  • ADT 681 (IS)-10     0,1% de la pleine échelle
  • ADT 681 (IS)-20     0,2% de la pleine échelle

Le ADT 681 est un produit Logo fabricant ADDITEL.

Mesure de pression

Pression relative

modèle bar media Précisions Surpression
(%PE) % Rd
V15 -1.0 G 0.02 (0.05 ; 0.1 ; 0.2) N/A 3X
GP2 0,16 G  0.05  (0.1 ; 0.2) N/A 3X
GP5 0,35 G 0.05 (0.1 ; 0.2) 0.1 3X
GP10 0,7 G 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP15 1 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP30 2 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP50 3,5 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP100 7 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP150 10 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP300 20 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP500 35 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP600 40 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP1K 70 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP2K 140 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP3K 200 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP5K 350 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP6K 400 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 3X
GP10K 700 G ,L 0.02 (0.05 ; 0.1 ; 0.2) 0.1 2X
GP15K 1000 G ,L 0.05 (0.1 ;0.2) 0.1 2X
GP20K 1400 G ,L 0.05 (0.1 ;0.2) N/A 2X
GP25K 1600 G ,L 0.1 ;(0.2) N/A 1.5X
GP30K 2000 G ,L 0.1 ;(0.2) N/A 1.5X
GP36K 2500 G ,L 0.1 ;(0.2) N/A 1.5X
GP40K 2800 G ,L 0.1 ;(0.2) N/A 1.35X
GP50K 3500 G ,L 0.1 ;(0.2) N/A 1.2X
GP60K 4200 G ,L 0.1 ;(0.2) N/A 1.1X

Pression absolue

Modèle bar Media Précisions (% PE) Surpression
AP5 0,35 G 0,1 (0,2) 3X
AP10 0,7 G 0,1 (0,2) 3X
AP15 1,0 G 0,1 (0,2) 3X
AP30 2,0 G 0,1 (0,2) 3X
AP50 3,5 G 0,1 (0,2) 3X
AP100 7,0 G, L 0,05 (0,2; 0,1) 3X
AP300 20 G, L 0,05 (0,2; 0,1) 3X
AP500 35 G, L 0,05 (0,2; 0,1) 3X
AP1K 70 G, L 0,05 (0,2; 0,1) 3X
AP3K 200 G, L 0,05 (0,2; 0,1) 3X
AP5K 350 G, L 0,05 (0,2; 0,1) 3X

Pression composée

Modèle bar Media Précision (% PE) Surpression
CP2 ±0,16 G 0,05 (0,1 ; 0,2) 3X
CP5 ±0,35 G 0,02 (0,05 ; 0,1 ; 0,2) 3X
CP10 ±0,7 G 0,02 (0,05 ; 0,1 ; 0,2) 3X
CP15 ±1 G 0,02 (0,05 ; 0,1 ; 0,2) 3X
CP30 -1 à 2 G 0,02 (0,05 ; 0,1 ; 0,2) 3X
CP100 -1 à 7 G, L 0,02 (0,05 ; 0,1 ; 0,2) 3X
CP150 -1 à 10 G,L 0,02 (0,05 ; 0,1 ; 0,2) 3X
CP300 -1 à 20 G, L 0,02 (0,05 ; 0,1 ; 0,2) 3X

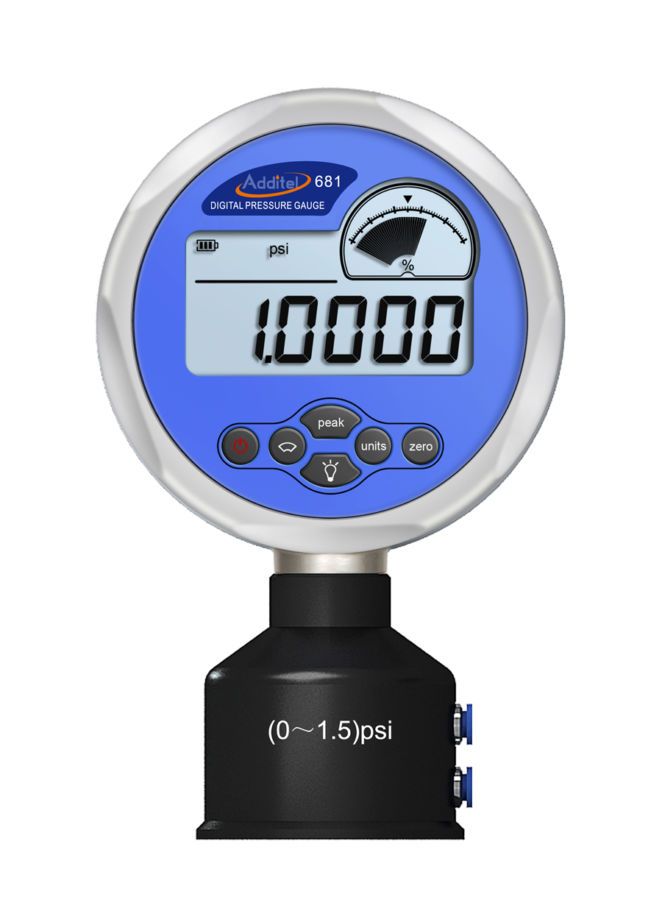

Pression différentielle

Modèle mbar Media Précision (% PE) Surpression  Pression statique
DP1 ±2,5 G 0,05 100X 700 mBar
DP2 ±5,0 G 0,05 100X 700 mBa
DP5 ±10 G 0,05 50X 700 mBar
DP10 ±25 G 0,05 20X 700 mBar
DP20 ±50 G 0,05 20X 700 mBar
DP30 ±75 G 0,05 20X 700 mBar
DP50 ±160 G 0,05 20X 700 mBar
DP100 ±250 G 0,05 20X 1 Bar
DP150 ±350 G 0,02(0,05) 20X 3,5 Bar
DP300 ±700 G 0,02 (0,05) 20X 3,5 Bar

Pression barométrique

Modèle gamme de mesure Media Précision Surpression
BP 60 Hpa à 1100 Hpa G 40Pa 3X

Spécifications additionnelles

Unités de pression Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, 2, inH22 O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C
Port de connexion 1/4NPT mâle, ½ NPT femelle, 1/4 BSP mâle, M20×1.5 mâle (≤ 1000 bars) 1/4HP femelle ou 1/4HP mâle (≥1000 bars)* *1/4HP femelle : Autoclave F-250-C, 9/16" - 18 UNF-2B *1/4HP mâle : Autoclave M-250-C, 9/16" - 18 UNF-2A Flexible de test Ø6 mm (pour pression différentielle) Autres connexions sur demande

Spécifications générales

Dimensions L x l x h Ø110 mm x 35 mm x 176 mm Boîtier montage panneau : Ø140 mm x 86 mm
Masse 0,6 Kg
Écran Afficheur LCD, résolution : 5 digits, hauteur des chiffres : 16,5 mm Rafraîchissement de la mesure : 3 mesures par seconde (ajustable entre 1 et 10 mesures par seconde)
Boîtier Aluminium Connectique : 316L SS
Alimentation Batterie 9 V incluse Durée de vie : 300 h (10 lecture/s), 600 h (3 lecture/s), ou 6000 h (1 lecture / 10 s) Extinction automatique après 60 minutes (fonction désactivable) En option : alimentation externe 110 / 220 V (ne pas utiliser en atmosphère explosive)
Interfaces de communication RS 232 (ne pas utiliser la connexion RS232 en zone explosive)

Spécifications environnementales

Domaine de référence 23°C ±3°C (HR : <95% sans condensation)
Domaine nominal de fonctionnement -10 à 50°C
Conditions de stockage -20°C à +70°C

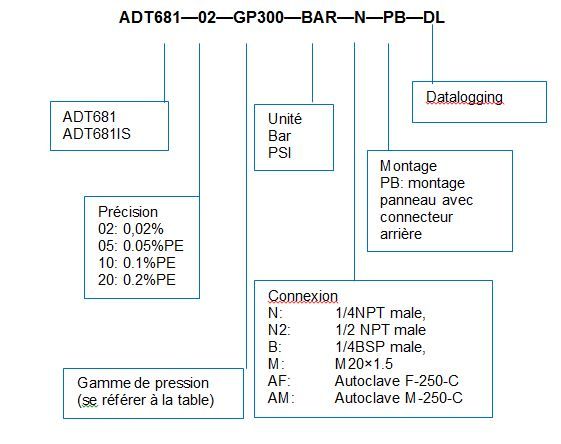

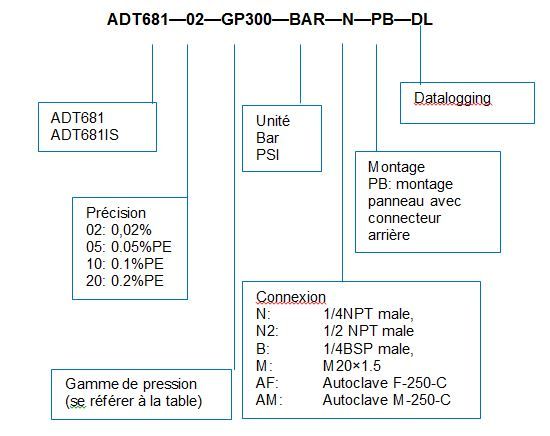

Structure du code de commande : ADT 681—02—GP300—BAR———N—PB Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.CODE COMMANDE ADT681

Information de transport :

Dimensions sans emballage        110 mm x 35mm x 176 mm Ø140 mm x 86 mm en montage panneau Poids sans emballage     600 g
