HygroFlex3 – HF3 – Transmetteur de mesure

picto fleche

Type S / type R
Mesure l’humidité relative, la température et calcule les points de rosée ou de gel dans les bureaux ou locaux dans lesquels l’esthétique joue un rôle prépondérant.

Type W / type D
Mesure l’humidité relative, la température et calcule les points de rosée ou de gel dans les locaux techniques.

Caractéristiques
• Précision: ±2 %HR / ±0,3 K @23°C ±5 K
• Limite de température au capteur: max. -40…60 °C / 0…100 %HR
• Gamme d’utilisation de l’électronique: -40…60 °C / 0…100 %HR -10…60 °C avec affichage CL
• Interface de service
• Ajusté à 23 °C et 10, 35, 80 %HR

Poser une question
Etre rappelé par un conseiller

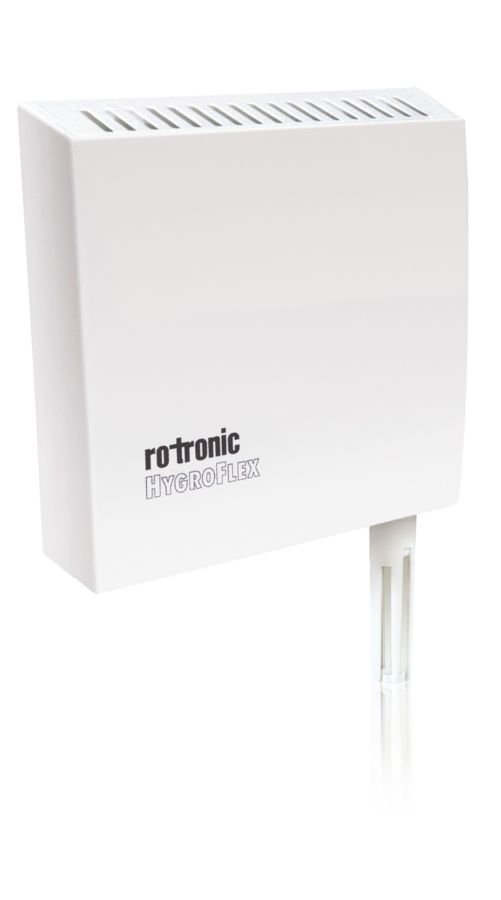

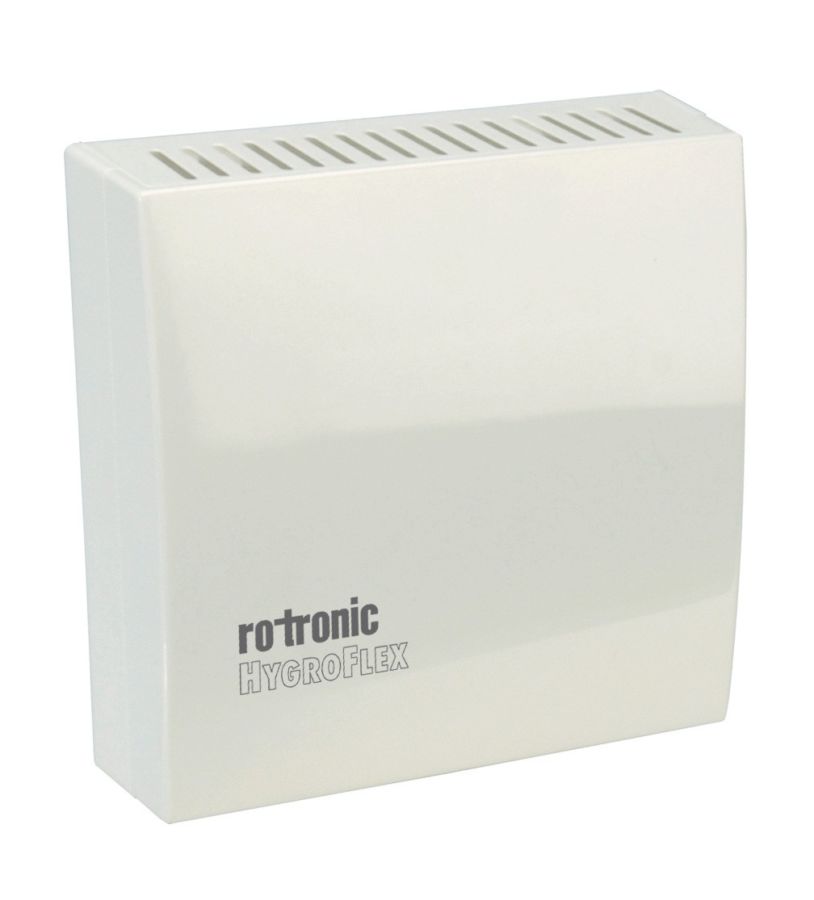

Type S / type R
Mesure l’humidité relative, la température et calcule les points de rosée ou de gel dans les bureaux ou locaux dans lesquels l’esthétique joue un rôle prépondérant.

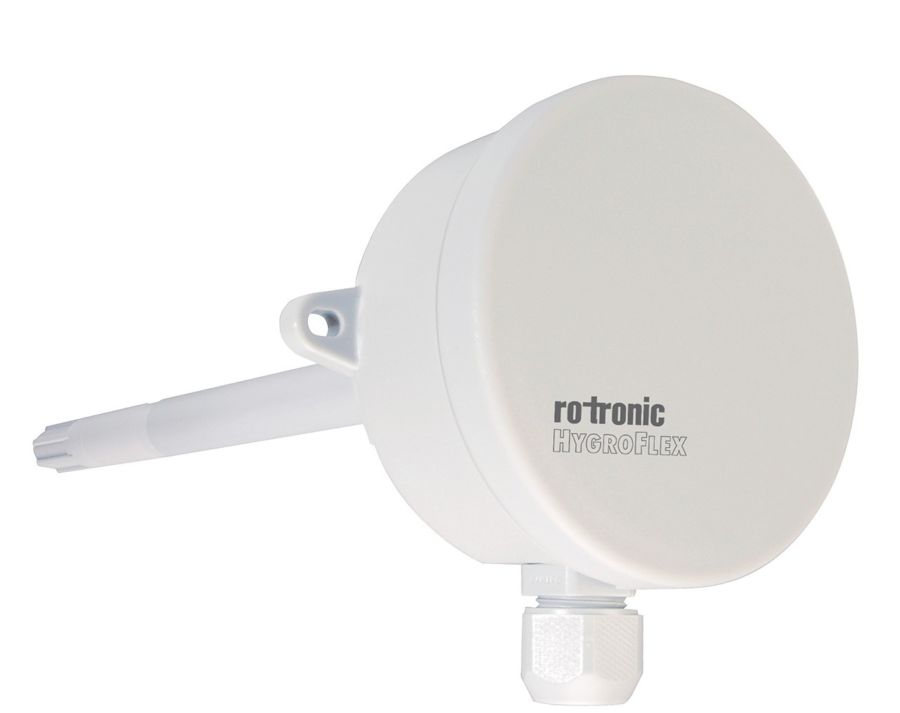

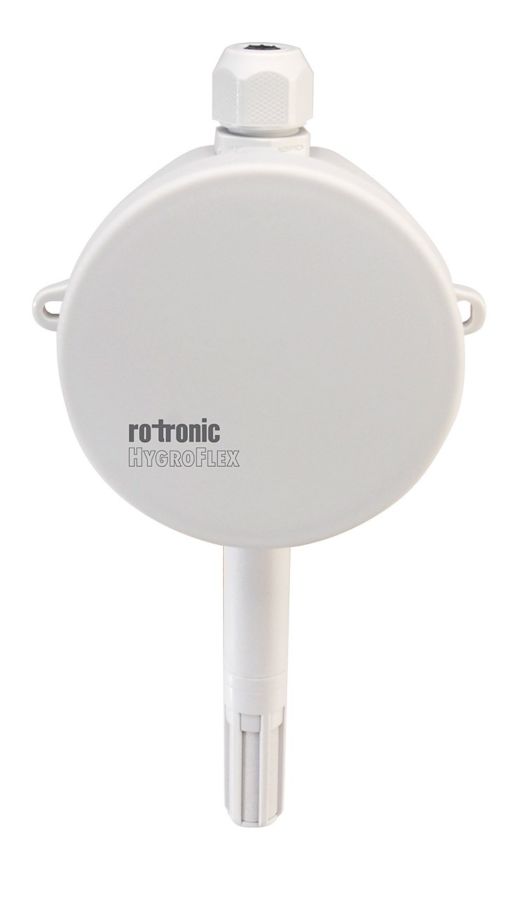

Type W / type D
Mesure l’humidité relative, la température et calcule les points de rosée ou de gel dans les secteurs CAC et les locaux techniques.

Caractéristiques
• Précision: ±2 %HR / ±0,3 K @23°C ±5 K
• Limite de température au capteur: max. -40…60 °C / 0…100 %HR
• Gamme d’utilisation de l’électronique: -40…60 °C / 0…100 %HR -10…60 °C avec affichage CL
• Interface de service
• Ajusté à 23 °C et 10, 35, 80 %HR

Types de capteurs Intégré
Étendue d'utilisation -40...60 °C / -10...60 °C (modèles avec display) 0...100%HR, sans condensation
Précision à 23 ±5 °C ±2.0 %HR / ±1.0 %HR (Type R), ±0.3 K / ±0.2 K (Type R)
Measuring range with integrated probe -40…60 °C / 0…100 %HR
Alimentation / Consommation de courant 15…40 VDC or 12…28 VAC/ <100 mA
Protection du capteur Cage de plastique polycarbonate, blanc
Garniture de filtres Filtres à poussière en polyéthylène, gris, 20 um
Temps de réaction t 63 <12 s pour 63% d'un 35> 80% (1 m / sec de débit d'air au capteur)
Vitesse d'air maximale 20 m/s, avec filtre
Calculs psychrométriques Point de rosée ou de gel
Reproductibilité Airchip <0.02 %HR / 0.01 K
Intervalle de mesure typiquement 1 seconde (sans calculs)

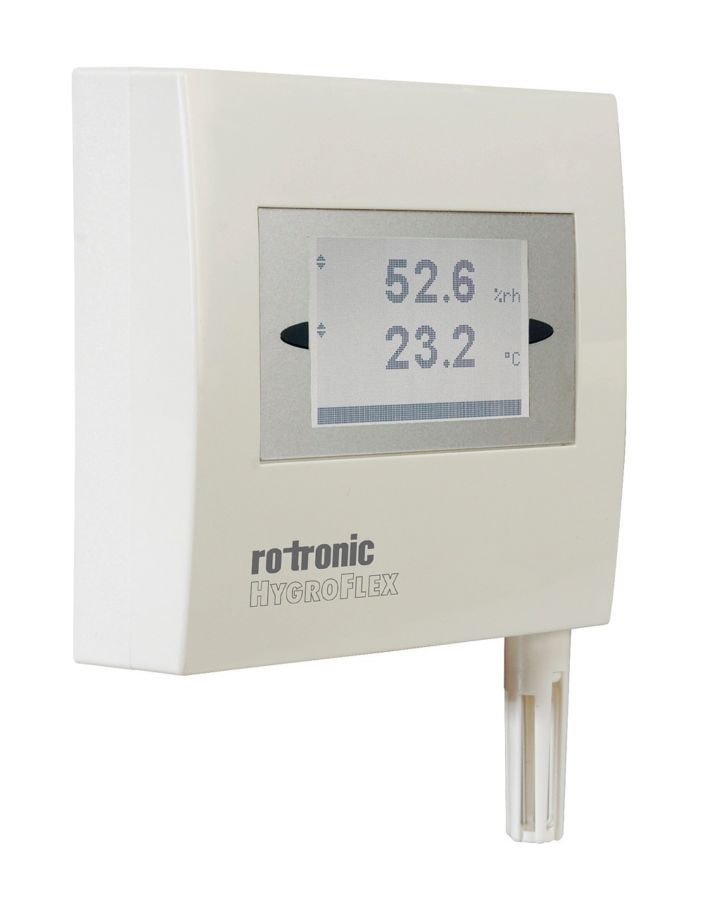

Type d'afficheur Affichage optionnel. Configurable.
Afficheur illuminé avec rétro-éclairage
Indicateurs d'alarme Oui
Logiciel d'exploitation et programmation ROTRONIC HW4
Indicateur de tendance Oui, pour modèles avec afficheur
Ajustage de capteur avec logiciel Oui, avec câble de service
Commande a distance pour transmetteurs Via HygroPalm et le câble de service
Mise à jour du logiciel résident Avec Internet et le software HW4
Informations d'utilisateur depuis software HW4 (devicemanager)
Traitement des données via HW4 via câble d'interface
Protection de l'instrument par mot de passe Oui
Types de signaux de sortie 2
Sorties réglables par l'utilisateur Oui
Changement du signal de sortie sans ajustage Oui
Signal de sortie analogique (standard) 0…20 mA, 4… 20 mA; 0… 1 V, 0… 5 V, 0… 10 V
Signal de sortie digital (standard) UART
Charge min. /max. signaux de tension / courant V min = 10 V + (0,02 x charge *) * = Résistance en ohms
Interface de service Mini USB (UART)
Information de service L'intervalle de calibrage
Longueur max. des câbles Jusqu’à 5 m avec un câble passif. Jusqu’à 100 m avec un câble actif.
Matériau du capteur Polycarbonate
Matériau du boîtier ABS
Classe de protection IP HF3x-S/ HF3x-R: IP20
HF3x-W/ HF3x-D: IP65
Classe de protection d'incendie Correspond UL94-HB
Compatibilité FDA/GAMP FDA 21 CFR Part 11 / GAMP compatibles
Dimensions Mur: ø 82 x 43, sonde de longueur 100 mm
Canal: ø 82 x 43, sonde de longueur 207 mm
Salle: 82 x 82 x 26 mm
