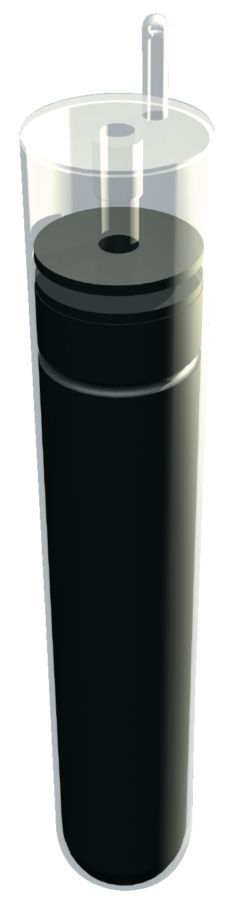

Cellule Point Fixe scellée en Quartz

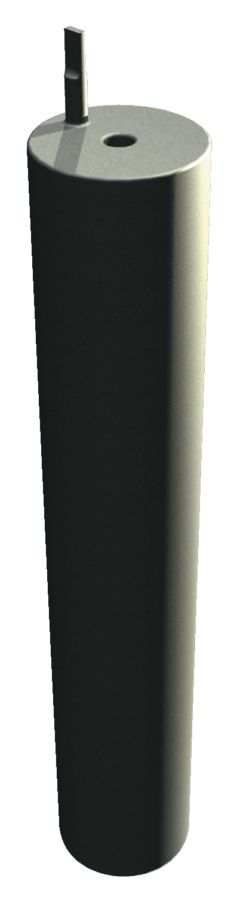

Cellule Point Fixe scellée en Métal

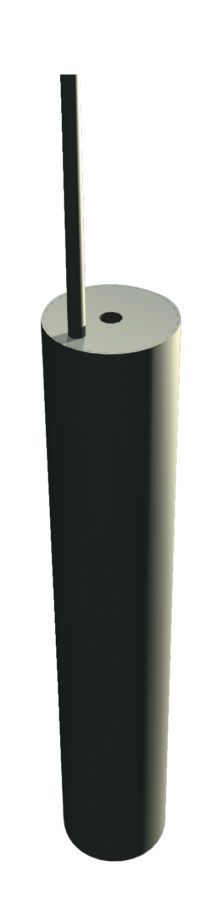

Cellule Point Fixe ouverte en Métal

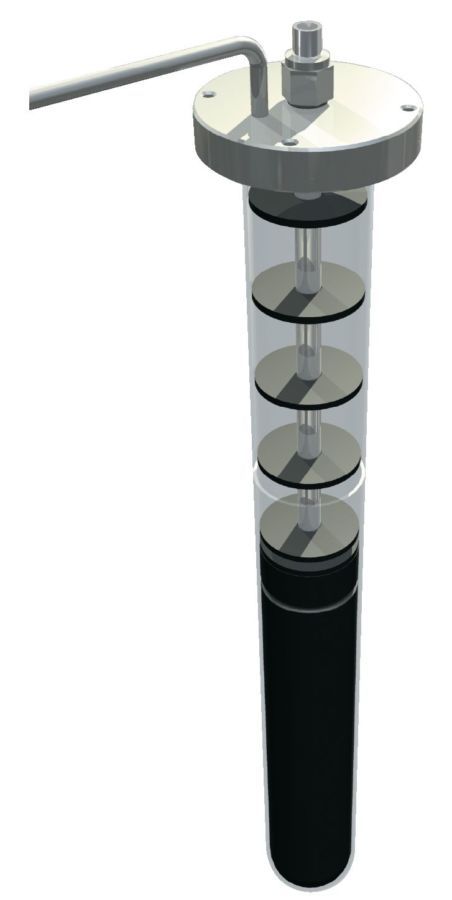

Cellule Point Fixe ouverte en Quartz

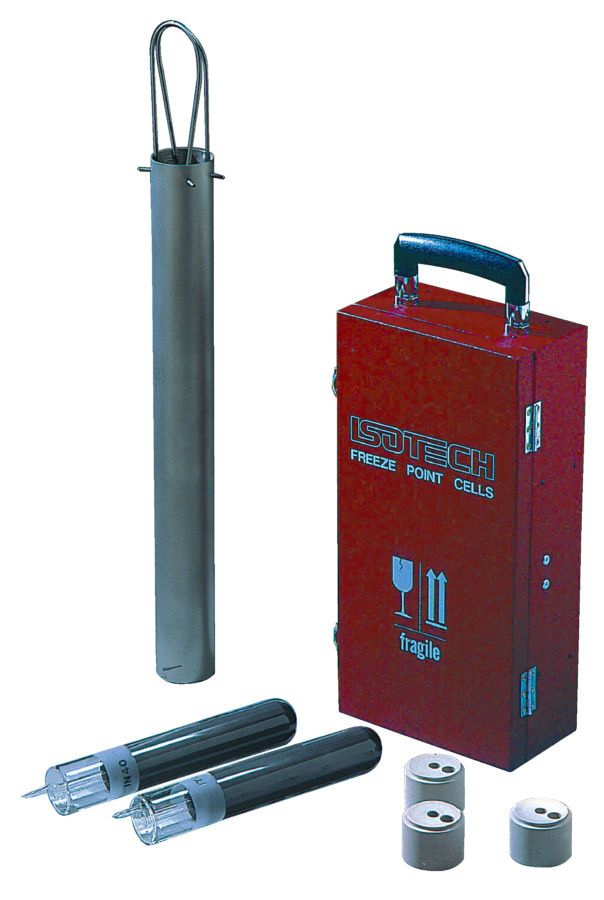

Cellules Points Fixes

picto fleche Cellule Point de Congélation Indium / Etain / Zinc / Aluminium / Argent / Cuivre

Les cellules Point de Congélation sont conçues spécifiquement pour atteindre la température d’équilibre entre l’état liquide et solide de métaux purs utilisés dans le cadre de l’étalonnage de thermomètres aux Points Fixes de l’EIT-90.

Poser une question
Etre rappelé par un conseiller

Les cellules Point de Congélation sont conçues spécifiquement pour atteindre la température d'équilibre entre l'état liquide et solide de métaux purs utilisés dans le cadre de l'étalonnage de thermomètres aux Points Fixes de l'EIT-90.

Enveloppe métal vs enveloppe quartz

Les enveloppes métal offrent une facilité d’utilisation et de transport, tout en garantissant une plus grande longévité de la cellule. Nous les recommandons pour toutes les cellules du Point d’Indium au Point d’Aluminium.

L’enveloppe Quartz est utilisée pour les Points de l’Argent et du Cuivre, évitant des échanges ioniques à très haute température. Ces cellules sont à utiliser avec beaucoup de précautions.

Cellule Température Incertitudes Cellules scellées Cellules ouvertes
Enveloppe métal Enveloppe Quartz Enveloppe métal Enveloppe Quartz
Indium 156,5985°C 0,65 mK x x x x
Etain 231,928°C 0,60 mK x x x x
Zinc 419,527°C 0,90 mK x x x x
Aluminium 660,323°C 1,1 mK x x x x
Argent 961,78°C 2 mK x x
Cuivre 1084,62°C x x
Modèle Cellule Point Fixe scellée en Métal Cellule Point Fixe scellée en Quartz Cellule Point Fixe ouverte en Métal Cellule Point Fixe ouverte en Quartz
Usage Pratique
Protégé contre toute contamination et contre les effets de la pression
Facilement transportable
Robuste
Pratique
Protégé contre toute contamination et contre les effets de la pression
Pression ajustable par l'utilisateur
Nécessite un système de gestion du vide et d'apport en gaz
Facilement transportable
Robuste
Le plus proche thermiquement de la température de l'EIT-90
Construction scellée avec col d'ouverture pour apport en gaz
Pression ajustable par l'utilisateur
Nécessite un système de gestion du vide et d'apport en gaz
Facilement transportable
Démontable

Incertitudes typiques avec étalonnage UKAS

Point fixe °C Etalonnage standard Etalonnage premium
Pfusion Gallium 29,7646 1 mK 0,07 mK
PF Indium 156,5985 2 mK 0,65 mK
PF Etain 231,928 2 mK 0,6 mK
PF Zinc 419,527 2 mK 0,9 mK
PF Aluminium 660,323  2 mK 1,1 mK
PF Argent 961,78°C 15 mK 2 mK



Instrument

17668MO                Cellule scellée Point de Congélation de l’Indium, enveloppe métal

17668                      Cellule scellée Point de Congélation de l’Indium, enveloppe quartz

17668MCO             Cellule ouverte Point de Congélation de l’Indium, enveloppe métal

17668QCO             Cellule ouverte Point de Congélation de l’Indium, enveloppe quartz

17669MO                Cellule scellée Point de Congélation de l’Etain, enveloppe métal

17669                      Cellule scellée Point de Congélation de l’Etain, enveloppe quartz

17669MCO             Cellule ouverte Point de Congélation de l’Etain, enveloppe métal

17669QCO             Cellule ouverte Point de Congélation de l’Etain, enveloppe quartz

17671MO                Cellule scellée Point de Congélation de Zinc, enveloppe métal

17671                      Cellule scellée Point de Congélation de Zinc, enveloppe quartz

17671MCO             Cellule ouverte Point de Congélation de Zinc, enveloppe métal

17671QCO             Cellule ouverte Point de Congélation de Zinc, enveloppe quartz

17672MO                Cellule scellée Point de Congélation de l’Aluminium, enveloppe métal

17672                      Cellule scellée Point de Congélation de l’Aluminium, enveloppe quartz

17672MCO             Cellule ouverte Point de Congélation de l’Aluminium, enveloppe métal

17672QCO             Cellule ouverte Point de Congélation de l’Aluminium, enveloppe quartz

17673                      Cellule scellée Point de Congélation de l’Argent, enveloppe quartz

17673QCO             Cellule ouverte Point de Congélation de l’Argent, enveloppe quartz

17674                      Cellule scellée Point de Congélation du Cuivre, enveloppe quartz

17674QCO             Cellule ouverte Point de Congélation du Cuivre, enveloppe quartz

Information de transport

Modèle Dimensions
Diamètre externe Diamètre interne Hauteur de cellule Profondeur de métal
Modèle scellé, enveloppe métal 50 mm 8 mm 270 mm 200 mm
Modèle scellé, enveloppe Quartz 50 mm 8 mm 275 mm 200 mm
Modèle ouvert, enveloppe métal 50 mm 8 mm 270 mm
(+350 mm de tube)
200 mm
Modèle ouvert, enveloppe Quartz 50 mm 8 mm 520 mm (In, Sn, Zn)
610 mm (Al, Ag, Cu)
200 mm

Le transport par avion est soumis à des règles d’emballage particulières pour le Gallium et la cellule se doit d’être transportée dans son état solide.
