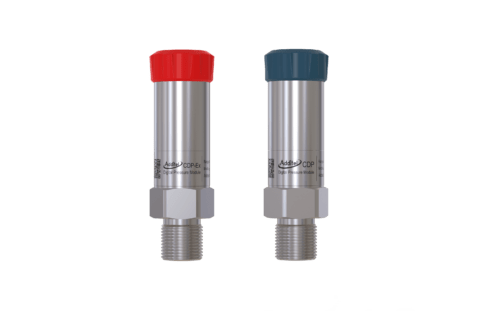

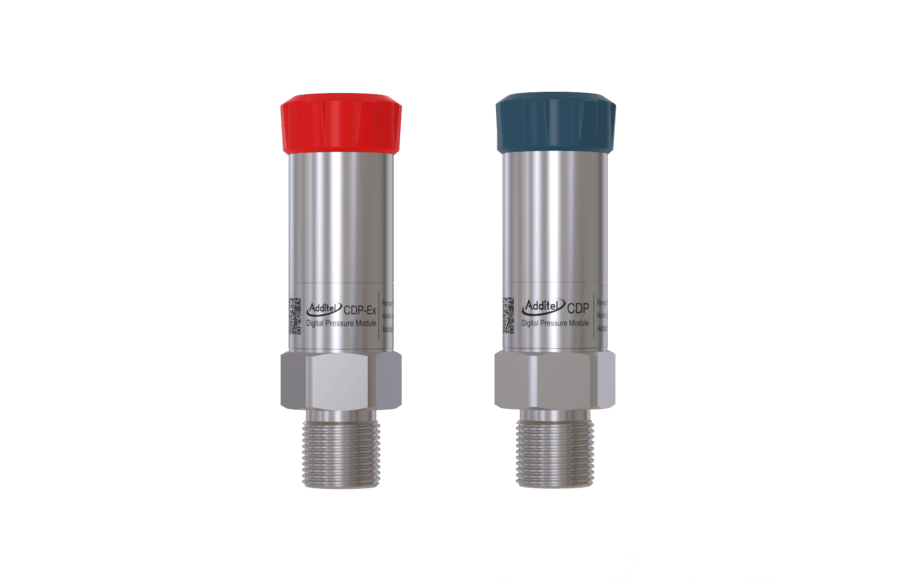

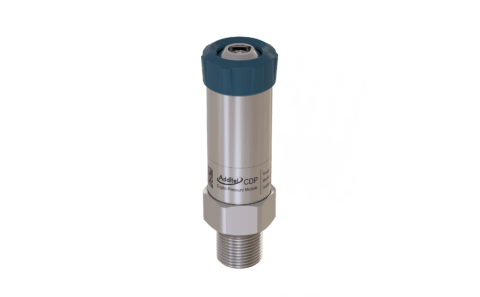

Capteur de pression numérique La série ADT 161 remplace les ADT 160A
Avec une technologie avancée de microprocesseur et des capteurs de pression de pointe en silicium , les modules de pression numériques des séries 161 et 161Ex d'Additel offrent une solution précise, fiable et économique pour une large gamme d'applications de pression.
Nos modèles à sécurité intrinsèque (Ex) fournissent les meilleurs résultats possibles, même dans des environnements dangereux. Afin d'atteindre les meilleures performances, chaque capteur de pression en silicium a été spécialement vieilli, testé et re-testé avant assemblage.
Conçu en tant que modules de pression externes pour le calibrateur de pression portable automatique 760 d'Additel, le calibrateur de pression automatisé ADT761, le calibrateur de process portable de la série ADT226/ADT227 et le contrôleur de pression d'Additel , le ADT 780, l'Additel 161 est inégalé en termes de performances et de fiabilité.

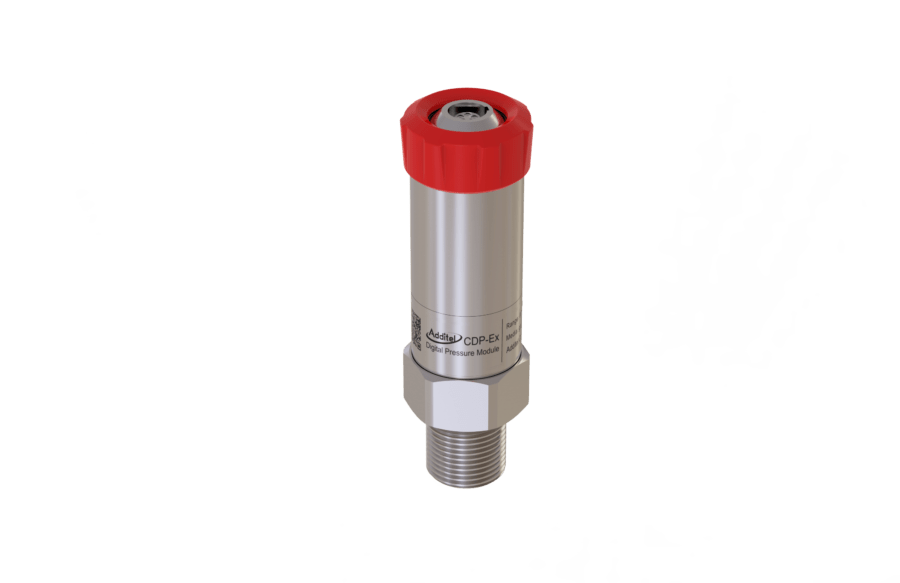

Si la sécurité intrinsèque est une exigence critique pour votre charge de travail, nous avons ce qu'il vous faut lorsque vous combinez notre calibrateur de process modèle ADT226Ex/ADT227Ex avec l'un de nos modules de pression ADT161Ex.
| Pression relative [1] | |||||
|---|---|---|---|---|---|
| P/N | Gamme | Media [2] | Précision(%FS) | Surpression | |
| (psi) | (bar) | ||||
| V15 | -15 | -1 | G | 0.02 | 3× |
| GP2 | 2 | 0.16 | G | 0.05 | 3× |
| GP5 | 5 | 0.35 | G | 0.05 | 3× |
| GP10 | 10 | 0.7 | G | 0.02 | 3× |
| GP15 | 15 | 1 | G | 0.02 | 3× |
| GP30 | 30 | 2 | G | 0.01 / 0.02 | 3× |
| GP50 | 50 | 3.5 | G , L | 0.01 / 0.02 | 3× |
| GP100 | 100 | 7 | G , L | 0.01 / 0.02 | 3× |
| GP150 | 150 | 10 | G , L | 0.01 / 0.02 | 3× |
| GP300 | 300 | 20 | G , L | 0.02 | 3× |
| GP500 | 500 | 35 | G , L | 0.01 / 0.02 | 3× |
| GP600 | 600 | 40 | G , L | 0.01 / 0.02 | 3× |
| GP1K | 1000 | 70 | G , L | 0.01 / 0.02 | 3× |
| GP1.5K | 1500 | 100 | G , L | 0.01 / 0.02 | 3× |
| GP2K | 2000 | 140 | G , L | 0.01 / 0.02 | 3× |
| GP3K | 3000 | 200 | G , L | 0.01 / 0.02 | 3× |
| GP5K | 5000 | 350 | G , L | 0.01 / 0.02 | 3× |
| GP10K | 10000 | 700 | G , L | 0.01 / 0.02 | 2× |
| GP15K | 15000 | 1000 | G , L | 0.05 | 2x |
| GP20K | 20000 | 1400 | G , L | 0.05 | 1.5x |
| GP25K | 25000 | 1600 | G , L | 0.05 | 1.5x |
| GP30K | 30000 | 2000 | G , L | 0.05 | 1.5x |
| GP36K | 36000 | 2500 | G , L | 0.05 | 1.5x |
| GP40K | 40000 | 2800 | G , L | 0.05 | 1.35x |
| GP50K | 50000 | 3500 | G , L | 0.1 | 1.2x |
| GP60K | 60000 | 4200 | G , L | 0.1 | 1.1x |
| [1]. Sealed gauge pressure for above 1000 psi | |||||
| [2]. G=Gas, L=Liquid | |||||
La gamme de précision 00.01% de FS est uniquement disponible pour les capteurs ADT 161 non ATEX
| Pression differentielle | ||||||
|---|---|---|---|---|---|---|
| P/N | Gamme pression[1] | Media | Précision(%FS) | Surpression | Gamme pression statique | |
| (inH20) | (mbar) | |||||
| DP1 | ±1 | ±2.5 | G | 0.05[2] | 100× | ±10 psi |
| DP2 | ±2 | ±5.0 | G | 0.05[2] | 100× | ±10 psi |
| DP5 | ±5 | ±10 | G | 0.05[2] | 50× | ±10 psi |
| DP10 | ±10 | ±25 | G | 0.05[2] | 20× | ±10 psi |
| DP20 | ±20 | ±50 | G | 0.05 | 20× | ±10 psi |
| DP30 | ±30 | ±75 | G | 0.05 | 20× | ±10 psi |
| DP50 | ±50 | ±160 | G | 0.05 | 3× | ±10 psi |
| DP100 | ±100 | ±250 | G | 0.02 | 3× | ±15 psi |
| DP150 | ±150 | ±350 | G | 0.02 | 3× | 50 psi |
| DP300 | ±300 | ±700 | G | 0.02 | 3× | 50 psi |
| [1] FS specification applies to the span of the range. Accuracy includes 1 year stability. | ||||||
| [2] 0.05%FS accuracy (incl 6 months stability). One year accuracy is 0.05%FS calibration accuracy combined with 0.05%FS one year stability. | ||||||
| Pression composée | ||||||
| P/N | Gamme pression | Media | Précision | Pressure Rating | ||
| psig | bar.g | Surpression transitoire | Surpression | |||
| CP2 | ±2 | ±0.16 | G | 0.05% FS | 3x | 1.2x |
| CP5 | ±5 | ±0.35 | G | 0.02% FS | 3x | 1.2x |
| CP10 | ±10 | ±0.7 | G | 0.02% FS | 3x | 1.2x |
| CP15 | ±15 | ±1.0 | G | 0.01 / 0.02% FS | 3x | 1.2x |
| CP30 | -15 à 30 | -1 à2.0 | G | 0.01 / 0.02% FS | 3x | 1.2x |
| CP50 | -15 à 50 | -1 à3.5 | G | 0.020.01 / 0.02% FS | 3x | 1.2x |
| CP100 | -15 à 100 | -1 à 7.0 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP300 | -15 à 300 | -1 à 20 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP500 | -15 à 500 | -1 à 35 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP600 | -15 à 600 | -1 à 40 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP1K | -15 à 1,000 | -1 à 70 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP2K | -15 à 2,000 | -1 à 140 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP3K | -15 à 3,000 | -1 à 200 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP5K | -15 à 5,000 | -1 à 350 | G,L | 0.01 / 0.02% FS | 3x | 1.2x |
| CP10K | -15 à 10,000 | -1 à 700 | G,L | 0.01 / 0.02% FS | 2x | 1.2x |
La gamme de précision 00.01% de FS est uniquement disponible pour les capteurs ADT 161 non ATEX
| Absolute Pressure | |||||
| P/N | v | Media | Précision (%FS) | Surpression transitoire | |
| (psi) | (bar) | ||||
| AP5 | 5 | 0.35 | G | 0.1 | 3× |
| AP10 | 10 | 0.7 | G | 0.1 | 3× |
| AP15 | 15 | 1 | G | 0.1 | 3× |
| AP30 | 30 | 2 | G | 0.1 | 3× |
| AP50 | 50 | 3.5 | G | 0.1 | 3× |
| AP100 | 100 | 7 | G , L | 0.05 (0.1) | 3× |
| AP300 | 300 | 20 | G , L | 0.05 (0.1) | 3× |
| AP500 | 500 | 35 | G , L | 0.05 (0.1) | 3× |
| AP1K | 1000 | 70 | G , L | 0.05 (0.1) | 3× |
| AP3K | 3000 | 200 | G , L | 0.05 (0.1) | 3× |
| Pression barométrique | |||||
| P/N | Gamme pression | Media | Précision | Surpression transitoires | |
| Basse | Haute | ||||
| BP | 60 kPa | 110 kPa | G | 40 Pa | 3× |
| Capteur de haute précision | ||||||
| P/N | Gamme pression | Media | Précision[2] | Ratio pression transiàire | Surpression | |
| (psi) | (bar) | |||||
| AP15R (absolute) | 0 à 15 | 0 à 1 | G | 0.01% FS | 2× | 1.2x |
| CP30M | -15 à 30 | -1 à 2.0 | G, L | 0.005% rdg + 0.005% FS | 2× | 1.2x |
| CP50M | -15 à 50 | -1 à 3.5 | G, L | 0.005% rdg + 0.005% FS | 2× | 1.2x |
| CP100M | -15 à 100 | -1 à 7.0 | G, L | 0.005% rdg + 0.005% FS | 2× | 1.2x |
| CP300M | -15 à 300 | -1 à 20 | G, L | 0.005% rdg + 0.005% FS | 2× | 1.2x |
| CP500M | -15 à 500 | -1 à 35 | G, L | 0.005% rdg + 0.005% FS | 2× | 1.2x |
| CP1KM | -15 à 1,000 | -1 à 70 | G, L | 0.01% rdg or 0.003% fs, au meilleur des 2 cas | 2× | 1.2x |
| CP2KM | -15 à 2,000 | -1 à 140 | G, L | 0.01% rdg or 0.003% fs, au meilleur des 2 cas | 2× | 1.1x |
| CP3KM | -15 à 3,000 | -1 à 200 | G, L | 0.01% rdg or 0.003% fs, au meilleur des 2 cas | 2× | 1.1x |
| CP5KM | -15 à 5,000 | -1 à 350 | G, L | 0.01% rdg or 0.003% fs, au meilleur des 2 cas | 2× | 1.1x |
| CP10KM | -15 à 10,000 | -1 à 700 | G, L | 0.01% rdg or 0.003% fs, au meilleur des 2 cas | 1.2x | 1.1x |
La précision inclue les incertitudes d'étalonnages, la linéarité et la stabilité à long terme.
| ADT161 et 161 EX spécifications générales | ||||
| Précision standard | Précision haute | |||
| CPXXX | DPXXX | GPXXX | APXXR | |
| Température d’utilisation | -10°C à 50°C (14°F à 122°F) | 10°C à 30°C (50°F à 86°F) | ||
| Température de stockage | -20°C à 70°C (-4°F à 158°F) | -20°C à 70°C (-4°F à 158°F) | ||
| Humidité Relative | 95% RH | 90% RH | ||
| Connections pression | 1/4NPT, 1/2NPT, 1/4BSP, 1/2BPS, M20x15 | 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP, M20x15 | ||
| Enveloppe | SS enclosure | SS enclosure | ||
| Version ATEX (Modeles ADT161Ex seulement) | ATEX certified intrinsically safe II 1G EX ia IIC T4 Ga TUR 16.0023X | N/A | ||
| Dimensions (Dia x H) | 33 mm x 123 mm (1.3” x 4.84”) | 44 mm x 195 mm (1.7” x7.7”) | ||
| Masse | 0.4 kg (0.99 lb) | 0.7 kg (1.5 lb) | ||
| Garantie | 1 Year | 1 Year | ||

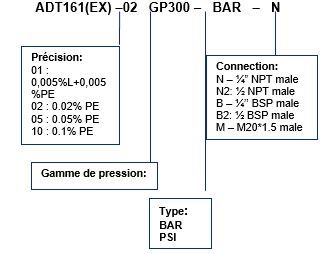

Codes de commandes
ADT161(EX) –02 GP300 – BAR – N
| Gamme de pression: voir tableau specification |
| Connection: N – ¼” NPT male N2: ½ NPT male B – ¼’’ BSP male B2: ½ BSP male M – M20*1.5 male |
| Précision: 01 : 0,005%L+0,005%PE 02 : 0.02% PE 05 : 0.05% PE 10 : 0.1% PE |
| Type: BAR PSI |
9060: Câble de connexion avec Modules de pression externes pour ADT761, ADT760 ADT 226 et 227 et ADT 780
