456

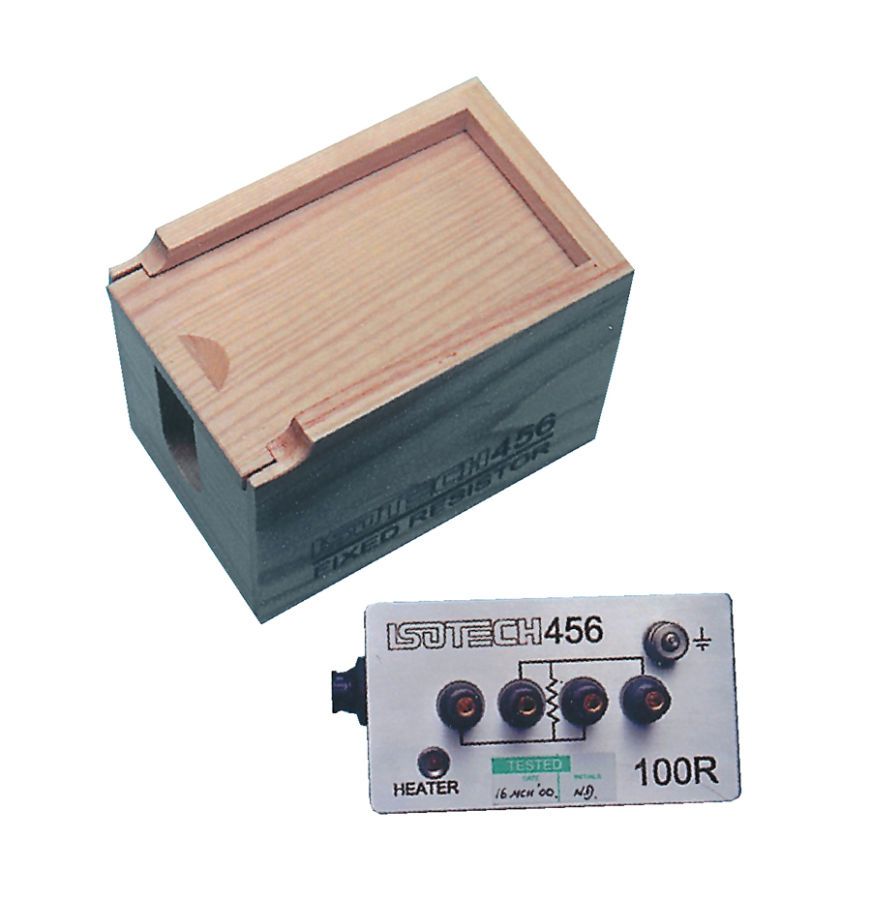

picto fleche Résistance AC / DC fixe à température contrôlée, de 10 à 10000 Ω

Les résistances AC / DC fixes à température contrôlée de la série 456 sont disponibles en 5 valeurs : 10 Ω / 25 Ω / 100 Ω / 1000 Ω / 10000 Ω et atteignent de très hautes performances pour un coût modéré grâce à leur grande stabilité et une température finement contrôlée.

  • Coefficient nominal de température en résistance : ±0,02 ppm /°C avec température contrôlée entre 18 et 25°C
  • Puissance : 0,5 Watt à 25°C
  • Tolérance en résistance : ±0,005%
  • Bruit en courant : < 0,010 µV (RMS) / V de la tension appliquée
  • FEM thermiques : 0,1 µV /°C max, 0,05 µV /°C typique
  • Etanche aux environnements nocifs, immergé dans l’huile
Poser une question
Etre rappelé par un conseiller

Les résistances AC / DC fixes à température contrôlée de la série 456 sont disponibles en 5 valeurs : 10 Ω / 25 Ω / 100 Ω / 1000 Ω / 10000 Ω et atteignent de très hautes performances pour un coût modéré grâce à leur grande stabilité et une température finement contrôlée.

  • Coefficient nominal de température en résistance : ±0,02 ppm /°C avec température contrôlée entre 18 et 25°C
  • Puissance : 0,5 Watt à 25°C
  • Tolérance en résistance : ±0,005%
  • Bruit en courant : < 0,010 µV (RMS) / V de la tension appliquée
  • FEM thermiques : 0,1 µV /°C max, 0,05 µV /°C typique
  • Etanche aux environnements nocifs, immergé dans l’huile

Scellées hermétiquement, les résistances fixes 456 sont protégées contre toute entrée d’humidité ou d’oxygène à l’intérieur, évitant tout risque de dégradation sur le long terme. Pour renforcer leur stabilité sur le court et long terme, elles sont remplies d’huile. L’huile agit en tant que conducteur thermique permettant au système de supporter de courtes périodes de surcharge sans être endommagé.

Précises à ±0,005% et avec une dérive inférieure à 5 ppm sur le long terme, ces résistances AC / DC fixes à température contrôlées peuvent être utilisées en tant qu’étalon secondaire de référence pour l’étalonnage d’autres appareils. La stabilité est de 0,1 ppm / mois ou mieux.

La résistance est maintenue dans un environnement contrôlé en température chauffé à 30°C ±0,1°C. D’autres températures sont disponibles sur demande. Le système de chauffe consomme de 2 Watts à 5 V, ce qui peut être fourni par une batterie ou une alimentation DC non régulée.

A une température ambiante de 20°C, le système de chauffe atteint les 30°C en 30 minutes. Une LED indique que la température est atteinte.

Génération de résistance

Valeur ohmique 10 Ω 25 Ω 100 Ω 1000 Ω 10000 Ω
Stabilité 1 ppm / an à 1 mA
Coefficient nominal de température 0,02 ppm /°C avec température contrôlée entre 18 et 25°C
Tolérance (précision initiale) ±0,005 %
Inductance 0,08 µH
Capacitance 0,5 pF
Effets FEM thermiques 0,1 µV /°C max, 0,05 µV / °C typique
Bruit < 0,010 µV (RMS) / V de la tension appliquée

Incertitudes d’étalonnnage UKAS (k = 2)

Type Valeur Fréquence Meilleures incertitudes élargies
Résistance DC 0,1 à 1000 Ω ±5 ppm
1 kΩ à 100 kΩ ±12 ppm
Résistance AC 2,5 Ω à 400 Ω 75 Hz ±15 ppm
400 Ω à 1000 Ω 75 Hz ±100 ppm

Spécifications générales

Dimensions L x l x h 144 x 110 x 96 mm (avec boîtier)
Masse 1 kg (avec boîtier)
550 g (sans boîtier)

Instrument

456                       Résistance AC / DC fixe à température contrôlée

                            Préciser la valeur ohmique à la commande : 10 Ω / 25 Ω / 100 Ω / 1000 Ω / 10000 Ω

Certification

UKAS                    Certificat d’étalonnage UKAS avec 2 sigma d’incertitudes

Informations de transport

Dimensions            144 x 110 x 96 mm (avec boîtier)

Poids                     1 kg (avec boîtier)

                            550 g (sans boîtier)
