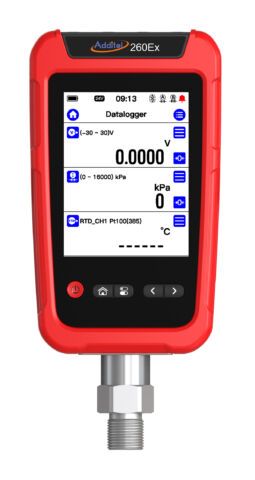

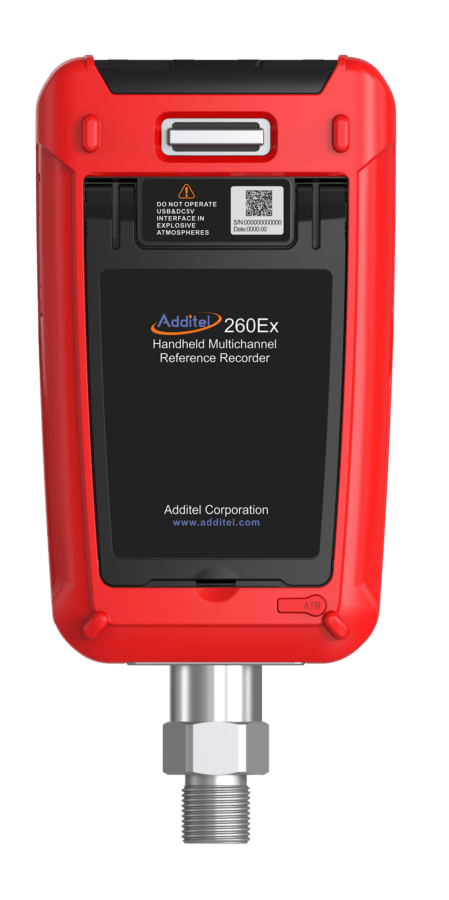

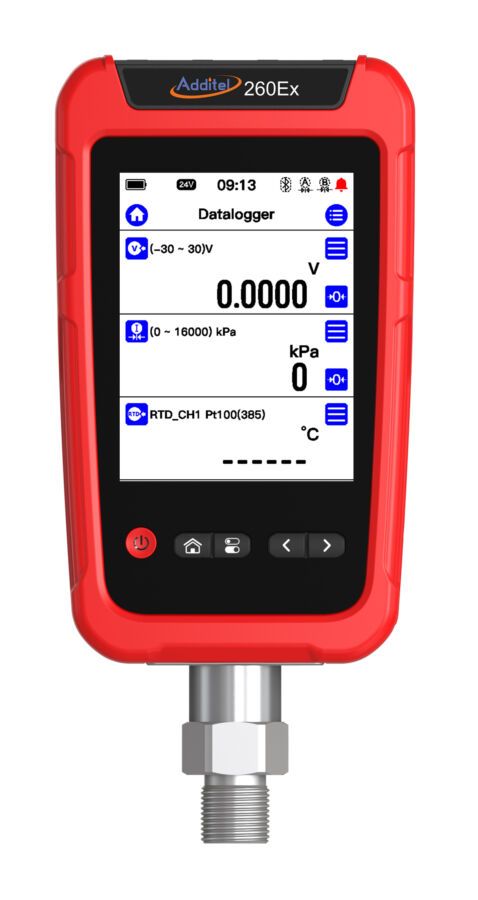

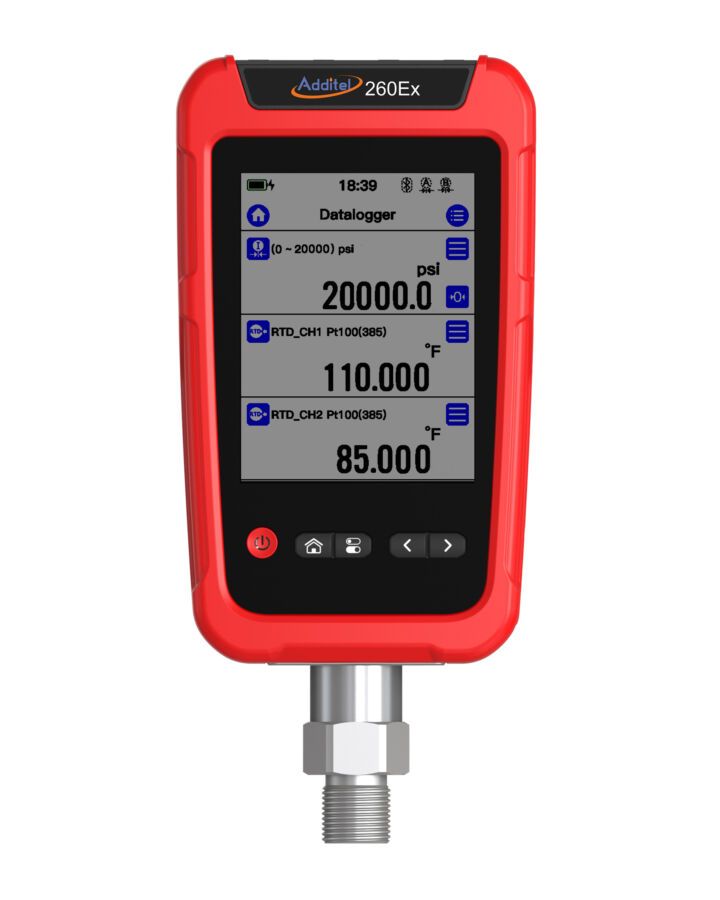

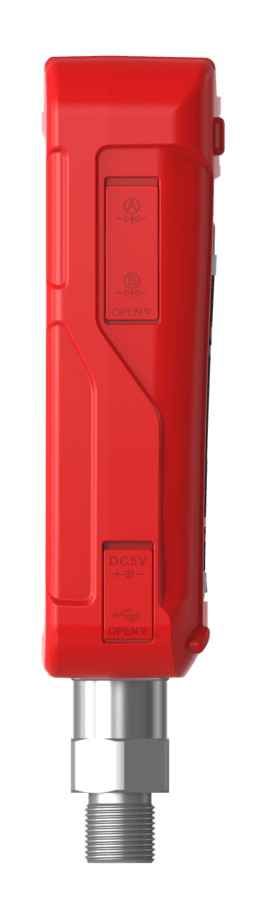

ADT260EX

picto fleche ADT260EX Logger portable 8 voies

Enregistreur de référence multivoies portable

  • Jusqu’à 8 voies de mesure
  • Sécurité intrinsèque
  • Module de pression commutable sur site
  • Enregistrement des données avec tendance graphique en temps réel
  • Prend en charge les tests hydrostatiques
  • Écran tactile couleur
  • Baromètre intégré
  • Sondes RTD en option disponibles
  • Communication Bluetooth et USB
  • Communique avec l’application mobile Link d’Additel
Poser une question
Etre rappelé par un conseiller

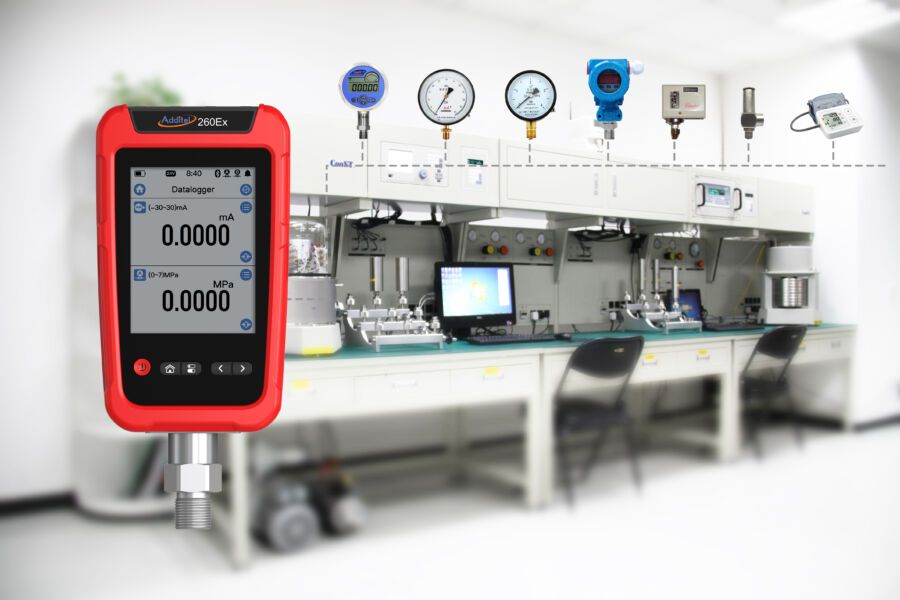

Le ADT260Ex d'Additel est un enregistreur de référence multivoies portable à sécurité intrinsèque avec 8 configurations de mesures. Gracé au ADT260EX les techniciens sont désormais en mesure de mesurer et de collecter des données de pression, de température (sondes RTD disponibles), de pression barométrique et de mesure électrique, le tout dans un seul appareil ultra portable.

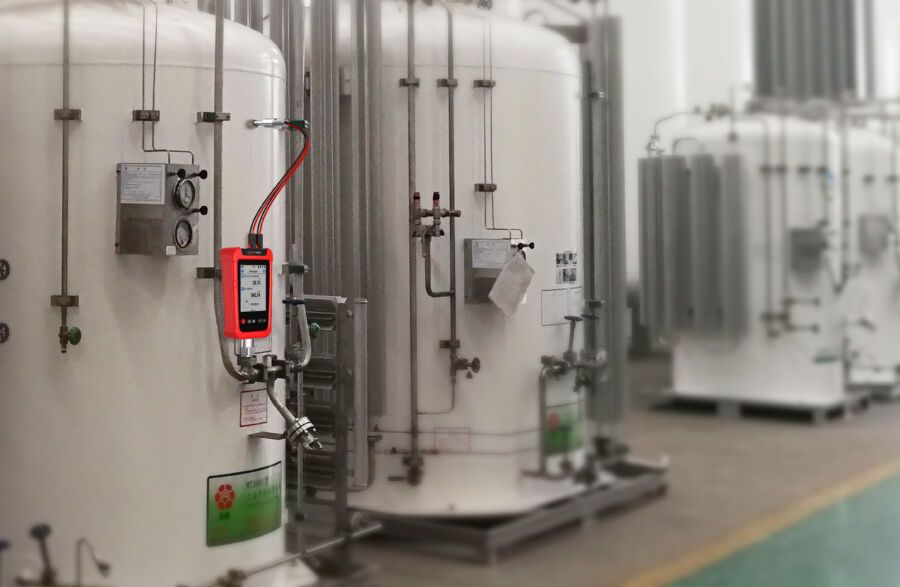

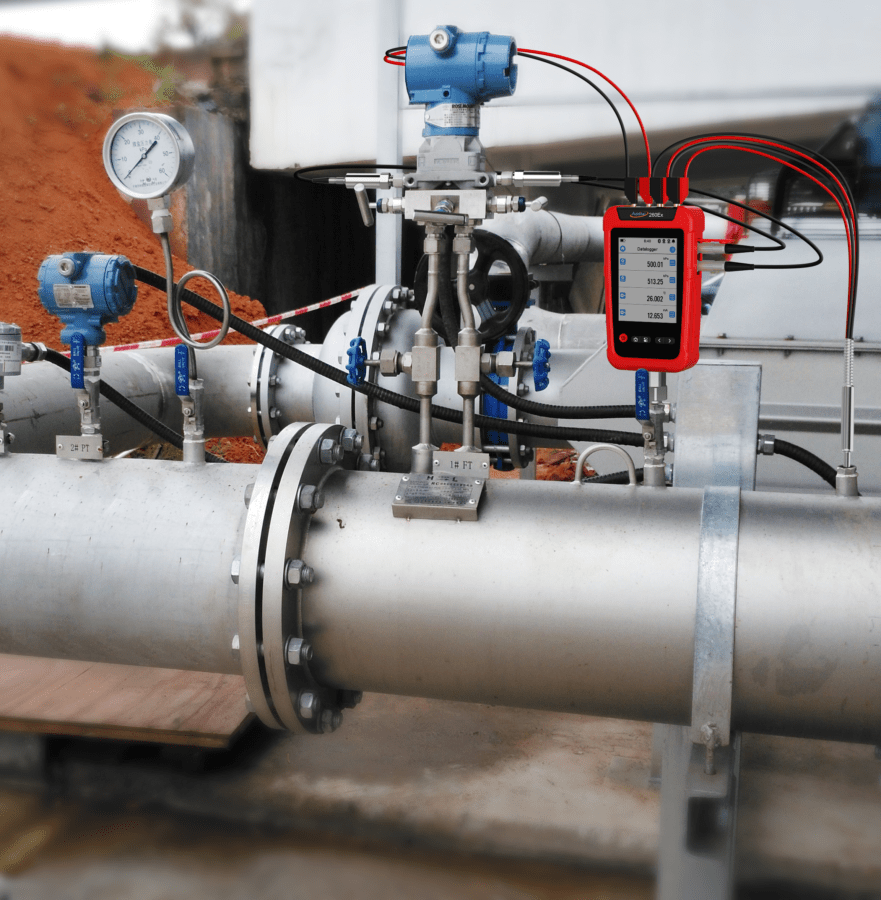

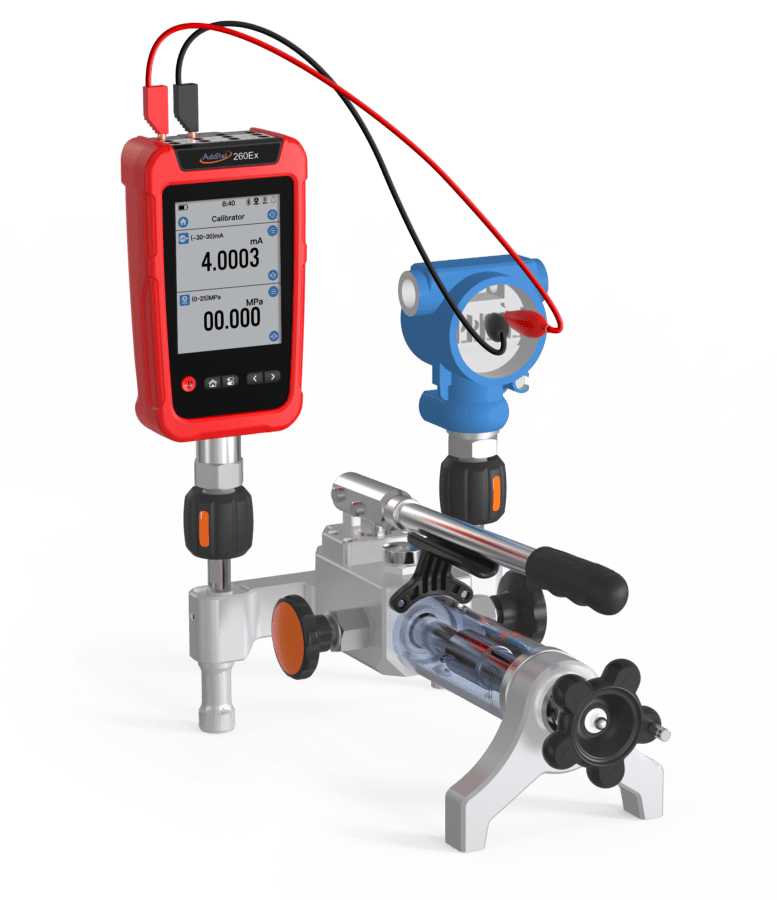

La puissante capacité d'enregistrement et le haut niveau de sécurité intrinsèque font de l'ADT260Ex le compagnon idéal pour une utilisation dans l'industrie pétrochimique, en prenant en charge les tests de pression hydrostatique, les tests de fuite d'air, les tests de pression d'entrée et de sortie dans les stations de pompage, les tests de soupape de sécurité et de membrane antidéflagrante , test de pression de tête de puits, test de filtre de pipeline, test de transmetteur de pression différentielle/calcul de débit, ainsi que l'étalonnage en routine des appareils de pression.

Sécurité intrinsèque :
L'ADT260EX a passé les certifications de sécurité intrinsèque ATEX, IECEX, CSA et UKCA les plus strictes. Chaque unité est conforme à un niveau de certification Ex ia IIC T4 Ga.
Cet enregistreur de référence  peut être largement utilisé dans des environnements gazeux potentiellement explosifs, tels que les plates-formes pétrolières et gazières, les raffineries, les usines chimiques et pétrochimiques, l'industrie pharmaceutique, le traitement de l'énergie et du gaz. industrie.

Capacités d'enregistrement de données :

L'Additel 260EX comprend une importante capacité d'enregistrement automatique intégrée qui prend en charge l'enregistrement multi-paramètres, l'affichage de la courbe de tendance, l'observation de la courbe instantanée et l'analyse statistique. Les résultats enregistrés sont stockés à bord et peuvent être consultés localement. La capacité de stockage de données peut atteindre 10 millions de lectures (1 voies de mesure) avec un intervalle d'enregistrement configurable de 0,1 s à 9999 s

8 combinaisons de voies:

Voie1 : Module de pression numérique intégré, commutable sur site
Voie2 : Baromètre intégré, qui peut être étalonné par l'utilisateur
Voies 3 et 4 : Entrées du module de pression numérique externe
Voie 5 : Voie de pression différentielle simulée calculée à l'aide des voies 3 et 4

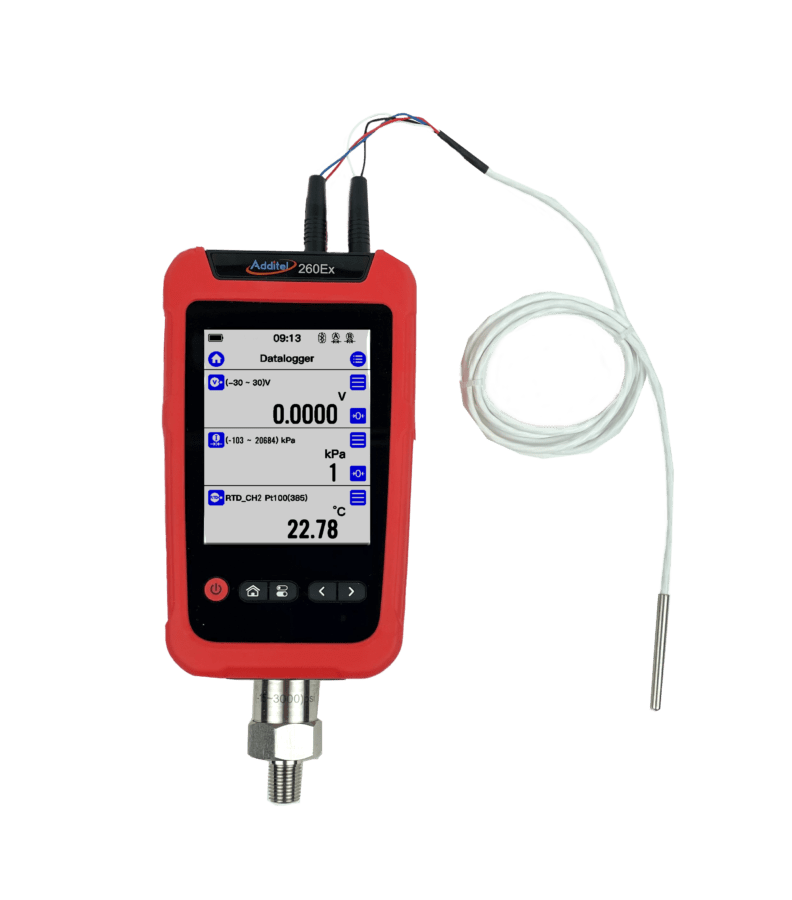

Voies 6 et 7 : Voies de mesure de température supportant des capteurs à résistance à 2, 3 ou 4 fils
Voie 8 : Mesure de courant, de tension, de fréquence, d'impulsion ou de test de switch.
Alimentation de boucle intégrée .

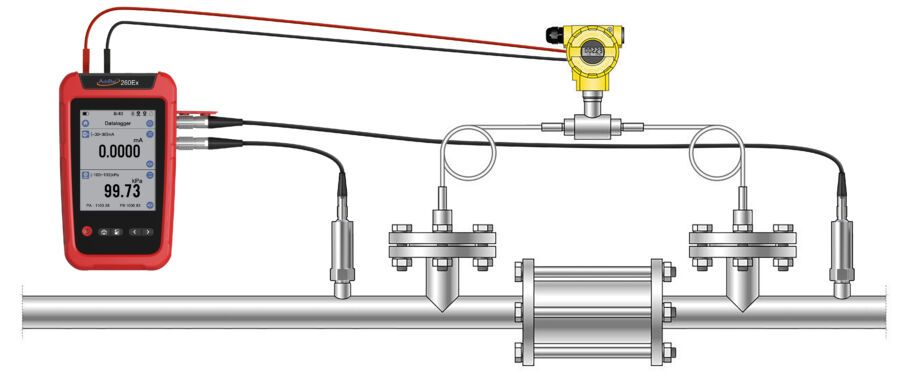

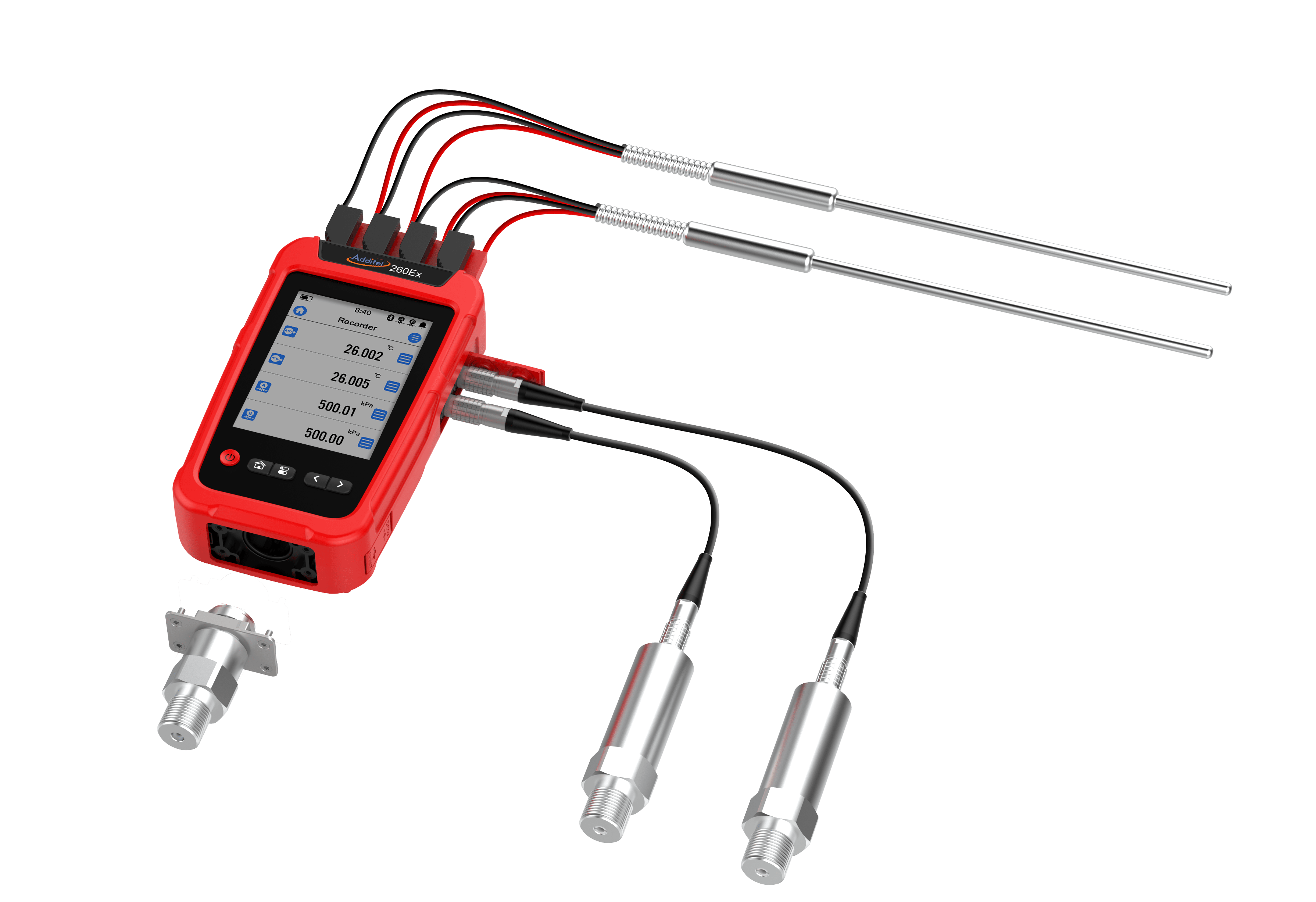

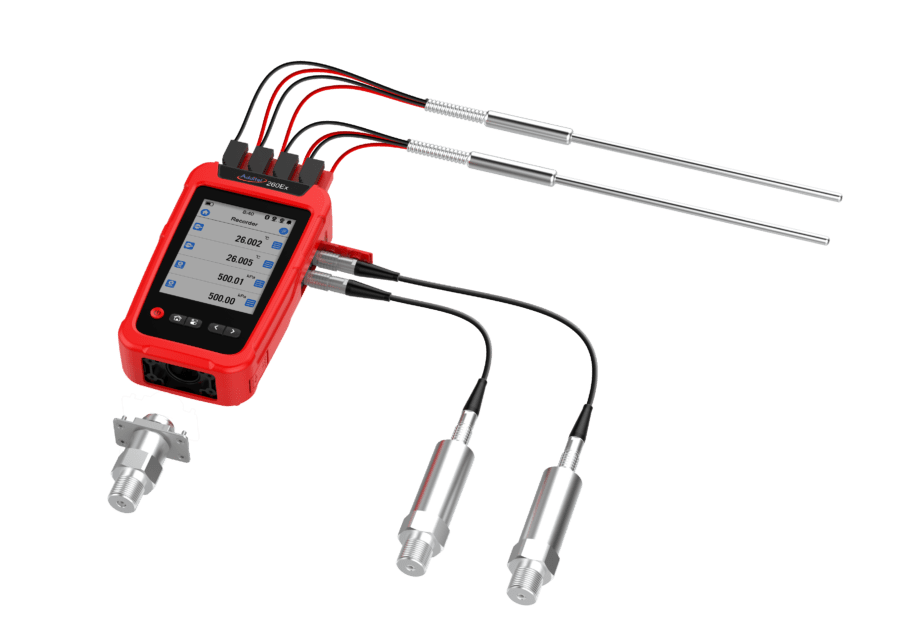

Connexions possibles en image!

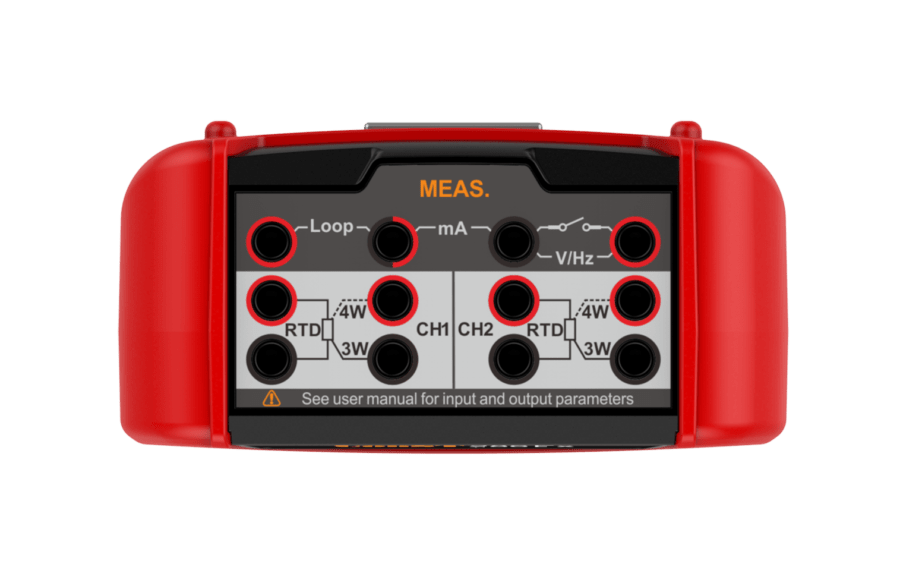

connectique de l'ADT260EX

menus et programmes

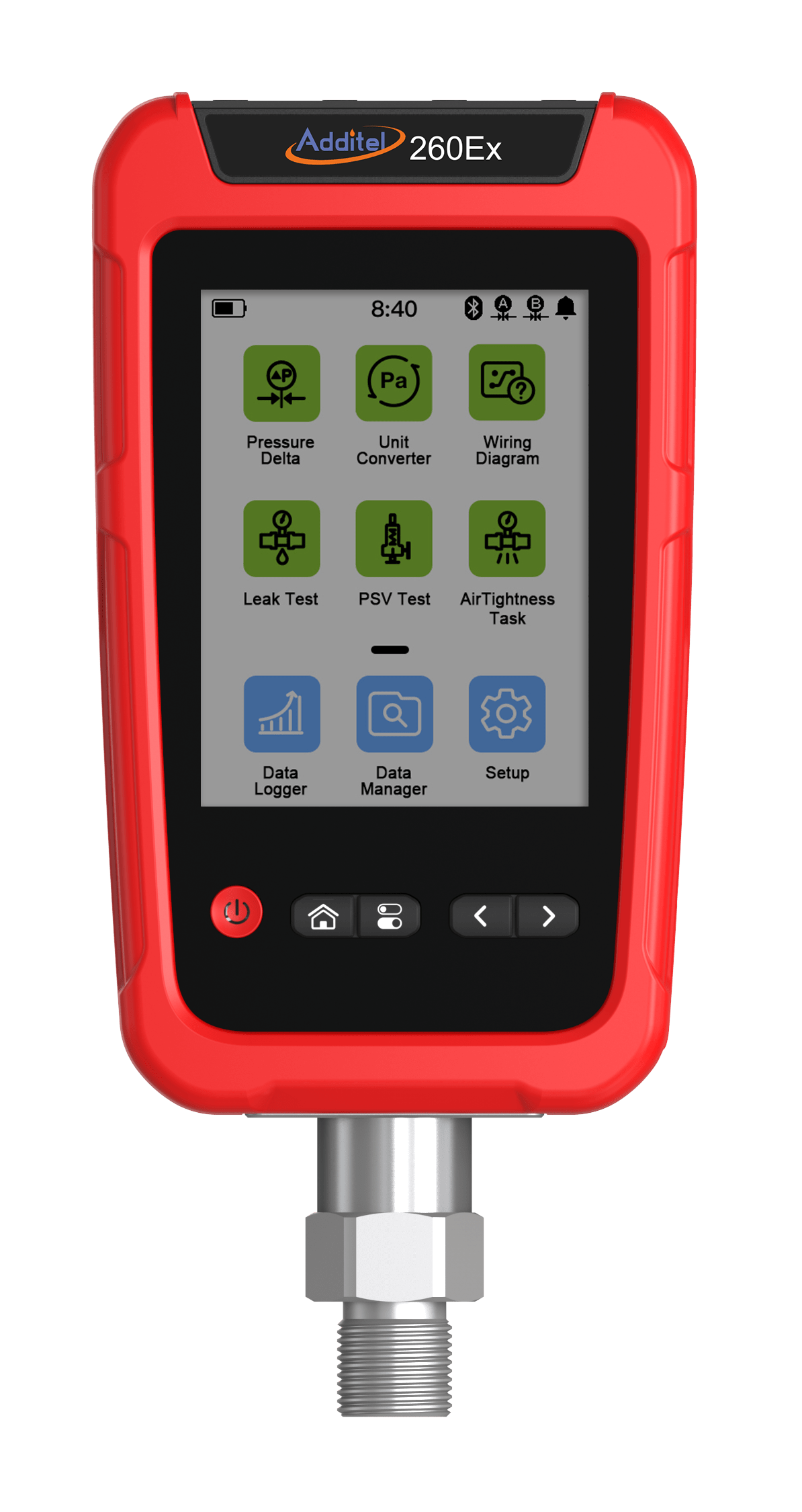

ADT260EX: MENUS ECRAN



Caractéristiques fonctionnelles

Mesure RTD 2, 3 ou 4 fils (sélectionnable par l'utilisateur). Unité de mesure en °C, °F, K ou ohms.
Filtrage Filtre glissant moyen (échantillon 1 ~ 50) Filtre linéaire de premier ordre (coefficient : 0,01 ~ 1)
Test de switch(Pressostat) La valeur de mesure s'affichera automatiquement au moment où l'interrupteur changera d'état. Les 8 derniers changements d'état seront stockés dans la mémoire.
Tare en pression La valeur de la tare est définie via l'interface utilisateur
Indicateur de stabilité de la pression Le temps et les critères de stabilité sont sélectionnables par l’utilisateur
Gestion de l'alimentation Arrêt automatique du rétroéclairage, mise hors tension automatique

Spécifications générales

Voies d'entrée En haut : mesure RTD 2 voies, mesure du signal électrique 1 voie, prises banane φ4 mm
Côté droit : 2 voies pour module de pression numérique externe ADT 161EX, connectique de style Lemo
En bas : module de pression numérique intégré (modèle ADT158Ex), commutable sur site.
Interne : 1 capteur de pression atmosphérique intégré
Précision capteur barométrique ±55 Pa
Taux de mesure mV, V, mA & fréquence et RTD : 3 fois/sec
Module de pression : 1 ~ 10 fois/sec sélectionnable (3 par défaut)
Baromètre : 1 fois/sec
Stockage de données Intervalle d'enregistrement : de 0,1 à 9999 secondes, enregistrez jusqu'à 10 millions de lectures (voie unique)
Pouvoir Batterie au lithium intelligente antidéflagrante de 4000 mAh, 14,4 Wh, le temps de charge est de 6 à 8 heures, la batterie peut être chargée indépendamment, le temps de travail typique est de 100 heures (mode de mesure)
Environnement Plage de température garantie des spécifications techniques : (-10 ~ 50)°C
Température de fonctionnement : (-20 ~ 50)°C
Plage de température de stockage : (-20 ~ 70)°C
Humidité : 0 % à 95 % HR, sans condensation.
Altitude : 3000 mètres
Temps de préchauffage 10 min pour répondre pleinement aux spécifications techniques
Tension de protection des ports 30V maximum
Catégorie antidéflagrante ATEX & IECEX : Ex ia IIC T4 Ga (Ta = -20°C à +50°C)
CSA : Classe I, Division 1, Groupe A, B, C et D, T4
Classe I, Zone 0, AEx ia IIC T4 Ga
Ta = -20°C à + 50°C Ex ia IIC T4 Ga
UKCA-EX
Certification CE TÜV IEC61326, IEC61010
Conformité RoHS Directive Rohs II 2011/65/EU, EN50581:2012
Niveau de protection chute IP67, test de chute de 1 mètre
Communication USB-Type C (esclave) isolé, Bluetooth
Affichage Écran capacitif à affichage couleur de 4,4 pouces, transflectif, avec rétroéclairage LED
Taille 6,97" x 4,13" x 2,04" (177 mm x 105 mm x 52 mm) qui n'inclut pas le support inférieur ADT158Ex s'il est installé.
Poids 1,65 lb (0,75 kg)
Temps de garantie 1 année
Spécifications électriques
spécification Gamme Précision Résolution Note
Précision de mesure RTD 0~400Ω 0,01 % RDG + 0,005 % PE [1] 1mΩ Courant d'excitation : 1 mA
Mesure de tension ±300mV 0,015 % RDG + 0,005 % PE 1uV Impédance : >100MΩ
±30V 0,015 % RDG + 0,005 % PE 0.1mV Impédance : >1MΩ
Mesure de courant ±30mA 0,015 % RDG + 0,005 % PE 0.1uA Impédance : < 40Ω
Mesure de fréquence 0.01~50000Hz (gamme automatique) 0.005% RDG + 2 dernier digit Résolution automatique à 6 digits Tension de seuil mini : 2,5 V
Unités : Hz, kHz, MHz, CPM, CPH, s, ms, us
Mesure de pressostat Tension d'inspection : (3 ~ 30) V
Vitesse de réponse : < 10 ms, prend en charge les contacts secs
Comptage d'impulsions 0 ~ 9999999, front montant ou front descendant
Tension de seuil mini : 2,5 V
Alimentation de boucle 20V ± 10%, impédance de sortie max : 320Ω, courant de charge max : 25mA
Remarque [1] : La précision s'applique aux sondes à 4 fils. Pour les sondes à 3 fils, ajoutez 10 mΩ, pour les sondes à 2 fils, ajoutez 50 mΩ

Spécifications techniques de la mesure de pression

Résolution de pression Résolution à 4, 5 ou 6 chiffres (sélectionnable par l'utilisateur)
Compensation de température -10°C~50°C
Type de module de pression Module de pression numérique intégré : ADT158Ex, pour des informations plus détaillées, veuillez consulter la fiche technique ADT 158Ex. Module de pression numérique externe : ADT161Ex, pour des informations plus détaillées, veuillez consulter la fiche technique ADT 161Ex.
Caractéristiques Se référer à la fiche technique des ADT158Ex et ADT161Ex
Indice de synthèse de pression statique élevée et de pression différentielle Deux modules doivent appartenir à la même gamme ; Précision de pression différentielle typique de 0,002 % FS ou 0,02 % RD, selon la valeur la plus élevée lors de l'utilisation de deux modules externes de 0,02 % FS. Précision de pression différentielle typique de 0,002 % FS ou 0,05 % RD, selon la valeur la plus élevée lors de l'utilisation de deux modules externes de 0,05 % FS.

Mesure en pression relative

reference Plage de pression Médias [2] Précision (%FS) Pression d'éclatement
(psi) (bar)
V15 -15 -1 g 0,02
GP2 2 0,16 g 0,05
GP5 5 0,35 g 0,05
GP10 dix 0,7 g 0,02
GP15 15 1 g 0,02
GP30 30 2 g 0,02
GP50 50 3.5 G, L 0,02
GP100 100 7 G, L 0,02
GP150 150 10 G, L 0,02
GP300 300 20 G, L 0,02
GP500 500 35 G, L 0,02
GP600 600 40 G, L 0,02
GP1K 1000 70 G, L 0,02
GP1.5K 1500 100 G, L 0,02
GP2K 2000 140 G, L 0,02
GP3K 3000 200 G, L 0,02
GP5K 5000 350 G, L 0,02
GP10K 10000 700 G, L 0,02
GP15K 15000 1000 G, L 0,05 2x
GP20K 20000 1400 G, L 0,05 1,5x
GP25K 25000 1600 G, L 0,05 1,5x
GP30K 30000 2000 G, L 0,05 1,5x
GP36K 36000 2500 G, L 0,05 1,5x
GP40K 40000 2800 G, L 0,05 1,35x
GP50K 50000 3500 G, L 0,1 1,2x
GP60K 60000 4200 G,L 0,1 1.1x
[1] Pression manométrique scellée supérieure à 1000 psi
[2] G=Gaz, L=Liquide

Pression composée

N/P Plage de pression Médias Précision Note de pression
psi bar Éclater Surpression
CP2 ±2 ±0,16 g 0,05 % PE 3x 1,2x
CP5 ±5 ±0,35 g 0,02 % PE 3x 1,2x
CP10 ±10 ±0,7 g 0,02 % PE 3x 1,2x
CP15 ±15 ±1,0 g 0,02 % PE 3x 1,2x
CP30 -15 à 30 -1 à 2,0 g 0,02 % PE 3x 1,2x
CP50 -15 à 50 -1 à 3,5 g 0,02 % PE 3x 1,2x
CP100 -15 à 100 -1 à 7,0 G,L 0,02 % PE 3x 1,2x
CP300 -15 à 300 -1 à 20 G,L 0,02 % PE 3x 1,2x
CP500 -15 à 500 -1 à 35 G,L 0,02 % PE 3x 1,2x
CP600 -15 à 600 -1 à 40 G,L 0,02 % PE 3x 1,2x
CP1K -15 à 1 000 -1 à 70 G,L 0,02 % PE 3x 1,2x
CP2K -15 à 2 000 -1 à 140 G,L 0,02 % PE 3x 1,2x
CP3K -15 à 3 000 -1 à 200 G,L 0,02 % PE 3x 1,2x
CP5K -15 à 5 000 -1 à 350 G,L 0,02 % PE 3x 1,2x
CP10K -15 à 10 000 -1 à 700 G,L 0,02 % PE 2x 1,2x

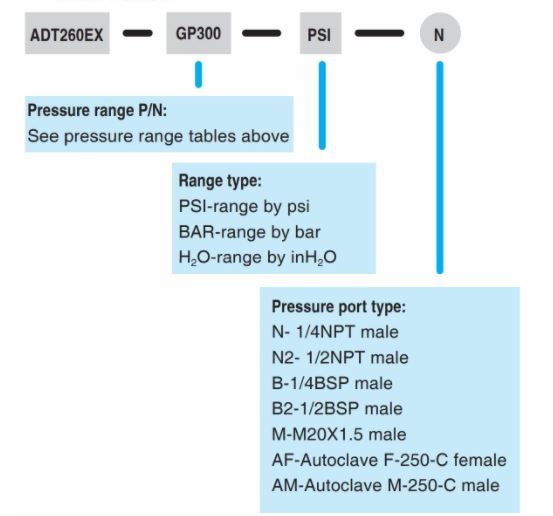

Définition de votre ADT260EX

Livré avec toute commande:

Accessoires inclus
reference / modèle Description QTÉ
9811Ex-X Adaptateur secteur externe 110V/220V 1 pc
9704Ex Batterie Li-ion rechargeable 1 pc
9023 Cables de test 1 jeu (3 pièces)
9040 Sangle de suspension 1 pc
Certificat d'étalonnage accrédité ISO 17025 1 pc

En option

Numéro de modèle Description
ADT158Ex Module de pression numérique intégré (voir fiche technique ADT158Ex)
ADT161Ex Module de pression numérique externe (voir fiche technique ADT161)
AM1602-6FT Classe A, RTD industriel PT100/385, -40 °C à 160 °C, 4,76 mm x 50 mm avec câble de 1,8 mètre avec connecteurs jack banane
AM1602-15FT Classe A, RTD industriel PT100/385, -40 °C à 160 °C, 4,76 mm x  50 mm avec câble de 4,5 mètres avec connecteurs jack banane
AM1602-30FT Classe A, RTD industriel PT100/385, -40 °C à 160 °C, 4,76 mm x 50 mm avec câble de 9 mètres avec connecteurs jack banane
AM1602-60FT Classe A, RTD industriel PT100/385, -40 °C à 160 °C, 4,76 mm  x  50 mm avec câble de 18,2 mètres avec connecteurs jack banane
AM1602-100FT [1] Classe A, RTD industriel PT100/385, -40 °C à 160 °C, 4,76 mmx 50 mm avec câble de 30,5 mètres avec connecteurs jack banane
9060 Câble de connexion du module de pression
9905 Mallette de transport rigide pour calibrateurs portables et afficheurs avec espace pour deux RTD
9918-SC Mallette de transport souple, avec espace pour instrument portatif, cordons de mesure et accessoires
9530-BASIQUE Logiciel d'étalonnage automatisé Additel/Acal avec gestion des actifs, version de base
9530-NET Logiciel d'étalonnage automatisé Additel/Acal avec gestion des actifs, version réseau, comprend l'installation du serveur et 1 licence utilisateur
Remarque : [1] Pour les longueurs de câble RTD personnalisées supérieures à 30 mètres, qui selon la classe B, veuillez nous contacter .
