ADT 672

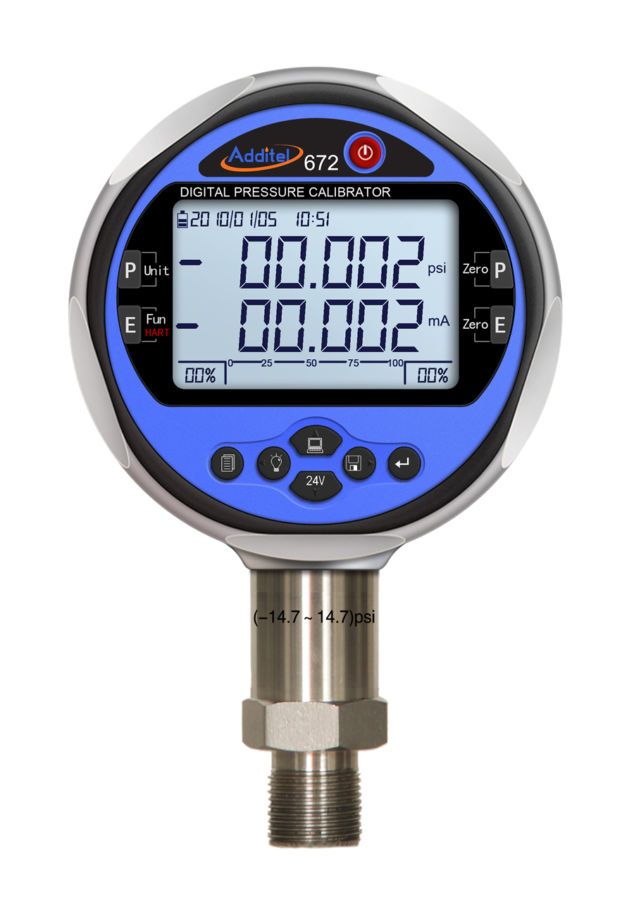

picto fleche Calibrateur de pression numérique, jusqu’à 2800 bar

Grâce à une technologie basée sur l’utilisation d’un microprocesseur et de capteurs silicone, le calibrateur de pression numérique ADDITEL ADT 672 permet des mesures de pression fiables, précises et économiques jusqu’à 2800 bar. Afin de garantir ces performances, chaque capteur est spécialement vieilli, testé et protégé avant l’assemblage.

  • Précisions : 0,02% / 0,05% / 0,1% de la pleine échelle
  • Compensé en température pour une meilleure précision
  • Communication HART intégrée
  • Alimentation des transmetteurs par boucle 24 V
  • Fonction MIN / MAX / HOLD
  • Affichage double à 6 digits
  • Test de pressostats
Poser une question
Etre rappelé par un conseiller

Grâce à une technologie basée sur l’utilisation d’un microprocesseur et de capteurs silicone, le calibrateur de pression numérique ADDITEL ADT 672 permet des mesures de pression jusqu’à 2800 bar fiables, précises et économiques. Afin de garantir ces performances, chaque capteur est spécialement vieilli, testé et protégé avant l’assemblage.

  • Précisions : 0,02% / 0,05% / 0,1% de la pleine échelle
  • Compensé en température pour une meilleure précision
  • Communication HART intégrée
  • Alimentation des transmetteurs par boucle 24 V
  • Fonction MIN / MAX / HOLD
  • Affichage double à 6 digits
  • Test de pressostats

Les calibrateurs de pression numériques ADDITEL ADT672 sont adaptés aux mesures de pression Relative, Absolue, Dynamique et Différentielle. Les mesures sont compensées en température. Les ADT 672 mesurent et simulent également des signaux électriques de tension et courant et disposent d’une alimentation de boucle 24 V, permettant ainsi d’alimenter et d’étalonner des transmetteurs de pression.

L’instrument est compatible HART, il peut étalonner un transmetteur HART sans perturber le signal HART délivré. Un communicateur HART est intégré à l’instrument, ce qui permet au ADT 672 de lire et mettre à jour les informations liées à l’étalonnage directement, sans nécessiter l’utilisation d’un autre appareil.

Sur un large double afficheur numérique, les ADT 672 affichent la pression dans 11 unités sélectionnables par l’utilisateur et avec une résolution de 6 digits.

Les calibrateurs de pression ADT 672 mémorisent manuellement ou de manière automatisée jusqu’à 30 fichiers de 40 enregistrements chacun. La périodicité d’enregistrement est réglable par l’utilisateur.

Le ADT 672 est un produit Logo fabricant ADDITEL.

Mesure de pression relative, absolue, dynamique, différentielle

Unités : Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C),  mmHg (0°C)

Fréquence de mesure : 3,5 mesures / s

Compensation en température : -10 à 50°C

Connexion :

≤ 1000 bars : 1/4" NPT mâle, 1/4" BSP mâle, M20×1.5 mâle

≥ 1000 bars : 1/4" HP femelle ou 1/4" HP mâle, soit : Autoclave F-250-C, 9/16" - 18 UNF-2B ou Autoclave M-250-C, 9/16" - 18 UNF-2A

Flexible de test Ø6 mm (pour pression différentielle)

Autres connexions sur demande

Pression relative

Modèle Gamme pression (bar) [1] Media [2] Précision (% PE) Surpression
V15 -1,0 G 0,02 (0,05) 3X
GP2 0,16 G 0,05 3X
GP5 0,35 G 0,05 3X
GP10 0,7 G 0,02 (0,05) 3X
GP15 1 G, L [3] 0,02 (0,05) 3X
GP30 2 G [3] 0,02 (0,05) 3X
GP50 3,5 G [3] 0,02 (0,05) 3X
GP100 7 G [3] 0,02 (0,05) 3X
GP 150 10 G 0.02 (0.05) 3X
GP300 20 G, L [3] 0,02 (0,05) 3X
GP500 35 G, L [3] 0,02 (0,05) 3X
GP600 40 G, L [3] 0,02 (0,05) 3X
GP1K 70 G, L [3] 0,02 (0,05) 3X
GP2K 140 G, L [3] 0,02 (0,05) 3X
GP3K 200 G, L [3] 0,02 (0,05) 3X
GP5K 350 G, L [3] 0,02 (0,05) 3X
GP10K 700 G, L [3] 0,02 (0,05) 2X
GP15K 1000 G, L 0,05 (0,1) 2X
GP20K 1400 G, L 0.05 (0.1) 2X
GP25K 1600 G, L 0,1 1,5X
GP30K 2000 G, L 0,1 1,5X
GP36K 2500 G, L 0,1 1,5X
GP40K 2800 G, L 0,1 1,1X

[1] Membrane scellée pour les pressions supérieures à 70 bar
[2] G : Gaz ; L : Liquide
[3] 0,025% pour le media gaz uniquement

Pression absolue

Modèle Gamme pression (bar) Media Précision (% PE) Surpression
AP5 0,35 G 0,1 3X
AP10 0,7 G 0,1 3X
AP15 1,0 G 0,1 3X
AP30 2,0 G 0,1 3X
AP50 3,5 G 0,1 3X
AP100 7,0 G, L 0.05 (0,1) 3X
AP300 20 G, L 0.05 (0,1) 3X
AP500 35 G, L 0.05 (0,1) 3X
AP1K 70 G, L 0.05 (0,1) 3X
AP3K 200 G, L 0.05 (0,1) 3X
AP5K 350 G, L 0.05 (0,1) 3X

Pression dynamique

Modèle Gamme pression (bar) Media Précision (% PE) Surpression
CP2 ±0,16 G 0,05 3X
CP5 ±0,35 G 0,02 (0,05) 3X
CP10 ±0,7 G 0,02 (0,05) 3X
CP15 ±1 G 0,02 (0,05) 3X
CP30 -1 à 2 G 0,02 (0,05) 3X
CP100 -1 à 7 G, L 0,02 (0,05) 3X
CP150 -1 à 10 G,L 0.02; (0.05) 3X
CP300 -1 à 20 G, L 0,02 (0,05) 3X

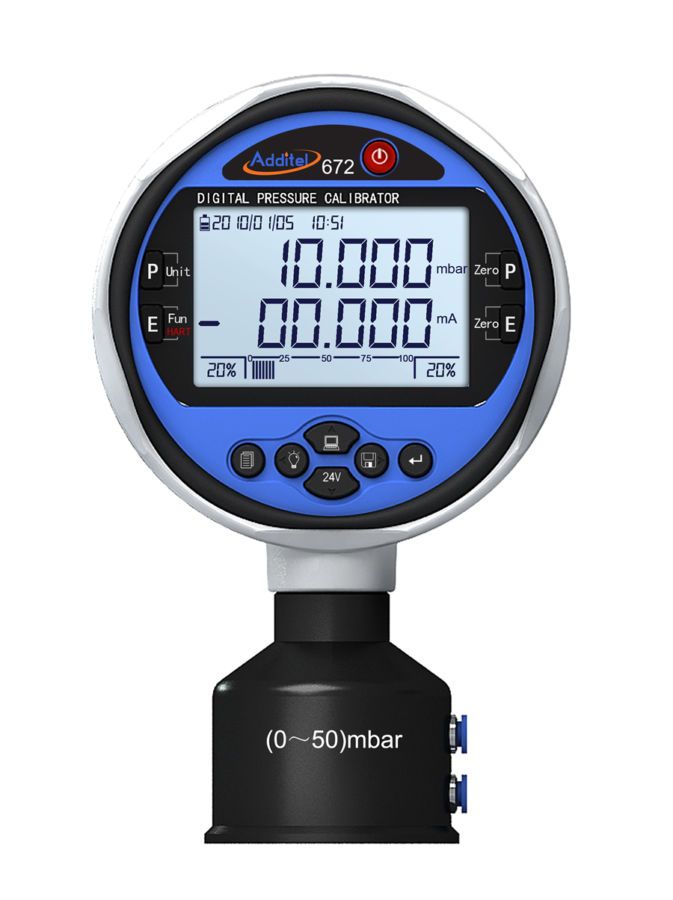

Pression différentielle

Modèle Gamme pression (bar) Media Précision (% PE) Surpression
DP1 ±2,5 G 0,05 100X
DP2 ±5,0 G 0,05 100X
DP5 ±10 G 0,05 50X
DP10 ±25 G 0,05 20X
DP20 ±50 G 0,05 20X
DP30 ±75 G 0,05 20X
DP50 ±160 G 0,05 3X
DP150 ±350 G 0,025 3X
DP300 ±700 G 0,025 3X

Mesure et simulation de signaux électriques

Connexion : fiches Ø4 mm

Gamme Précision
Tension DC ±30,0000 V ±(0,02% L + 0,003% PE)
Courant DC 30,0000 mA ±(0,02% L + 0,003% PE)
Alimentation de boucle 24 V ±0,5 V max : 50 mA
Protégé à : 120 mA
Pressostat [1] OUVERT / FERME

[1] 1 – 12 V si le switch a une tension défectueuse

Spécifications additionnelles

Test de pressostats En pression, les ADT672 permettent de contrôler les niveaux de déclenchement de pressostats électroniques.
Communication HART Communication avec les appareils compatibles HART
Lecture et mise à jour des commandes courantes HART
Calcul statistique MIN / MAX
Fonction HOLD Blocage de la mesure
Datalogger Capacité : 30 fichiers, 40 enregistrements par fichier
Mode : manuel ou automatique
Période d’enregistrement réglable par l’utilisateur

Spécifications générales

Dimensions L x l x h Ø 120 x 46 x 184 mm
Masse 700 g
Ecran Afficheur LCD rétroéclairé, résolution : 6 digits, hauteur des chiffres : 16,5 mm
Affichage double
Matériel Boitier : Aluminium
Connectique : 316LSS
Alimentation Batterie: Li-Ion rechargeable
Autonomie : 40 heures
Temps de recharge : 4 heures
Adaptateur secteur : 10 V
Alimentation externe : 110 / 220 V
Communication RS 232

Spécifications environnementales

Domaine de référence 23°C ±3°C
Domaine nominal de fonctionnement -20 à 70°C (HR : 95 % sans condensation)



Instrument :

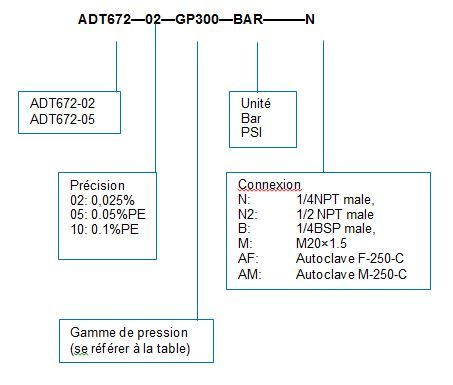

Structure du code de commande : ADT672-02-GP300-BAR-N

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

ADT672                   Calibrateur de pression numérique

Livré en standard avec :

  • Batterie et adaptateur secteur
  • 2 cordons de test
  • 2 flexibles de test, diamètre : 6 mm, pour les modèles différentiels
  • Manuel d’utilisation
  • Certificat de traçabilité NIST

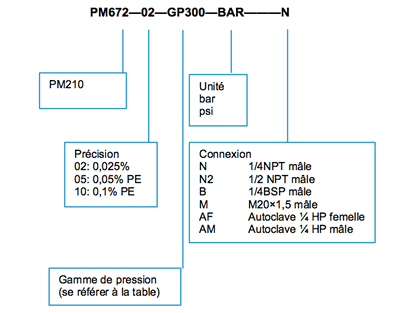

PM672-schema

Accessoires :

9253                      Gaine de protection

9503                      Logiciel temps réel wireless

9814                      Chargeur pour ADT672

9502                      Logiciel temps réel

9506                      Logiciel étalonnage en pression

9050                      Adaptateur USB / RS232

9900-672                Valise de transport

9021                      2 cordons de test, longueur : 1,5 m)

Information de transport :

Dimensions sans emballage        Ø 120 x 46 x 184 mm

Poids sans emballage     700 g
