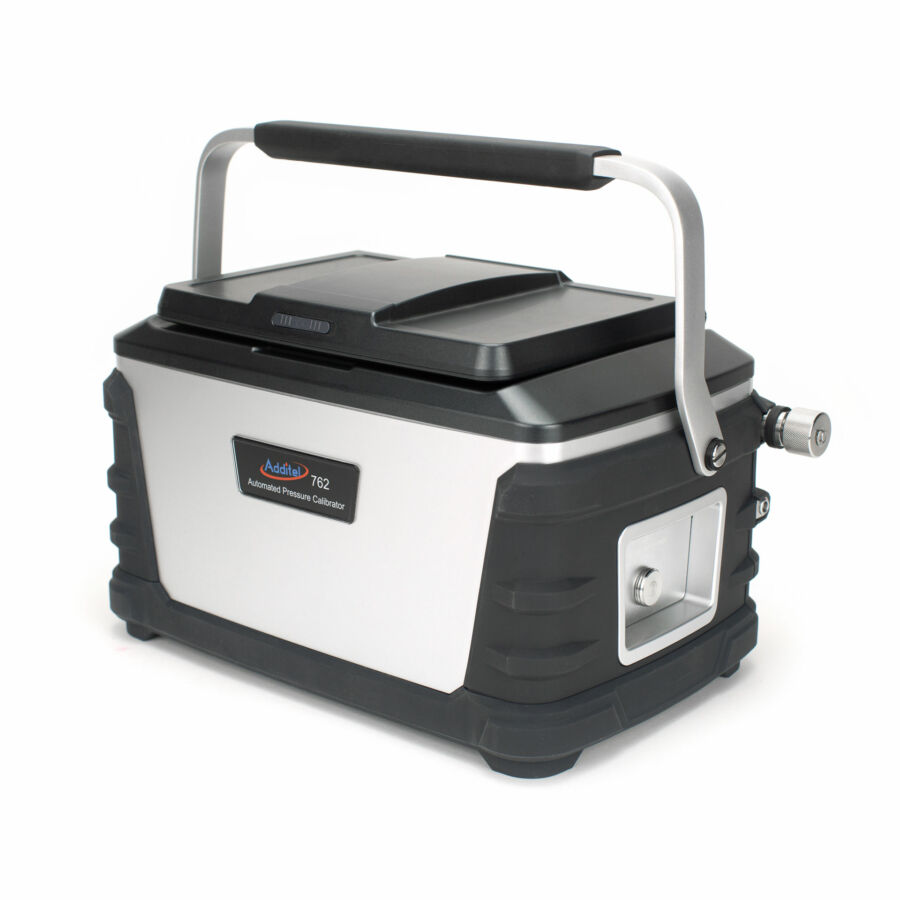

ADT762W: calibrateur automatique 700 bar eau (1) - AOIP
ADT762W: calibrateur automatique 700 bar eau (2) - AOIP
ADT762W: calibrateur automatique 700 bar eau (3) - AOIP
ADT762W: calibrateur automatique 700 bar eau (4) - AOIP

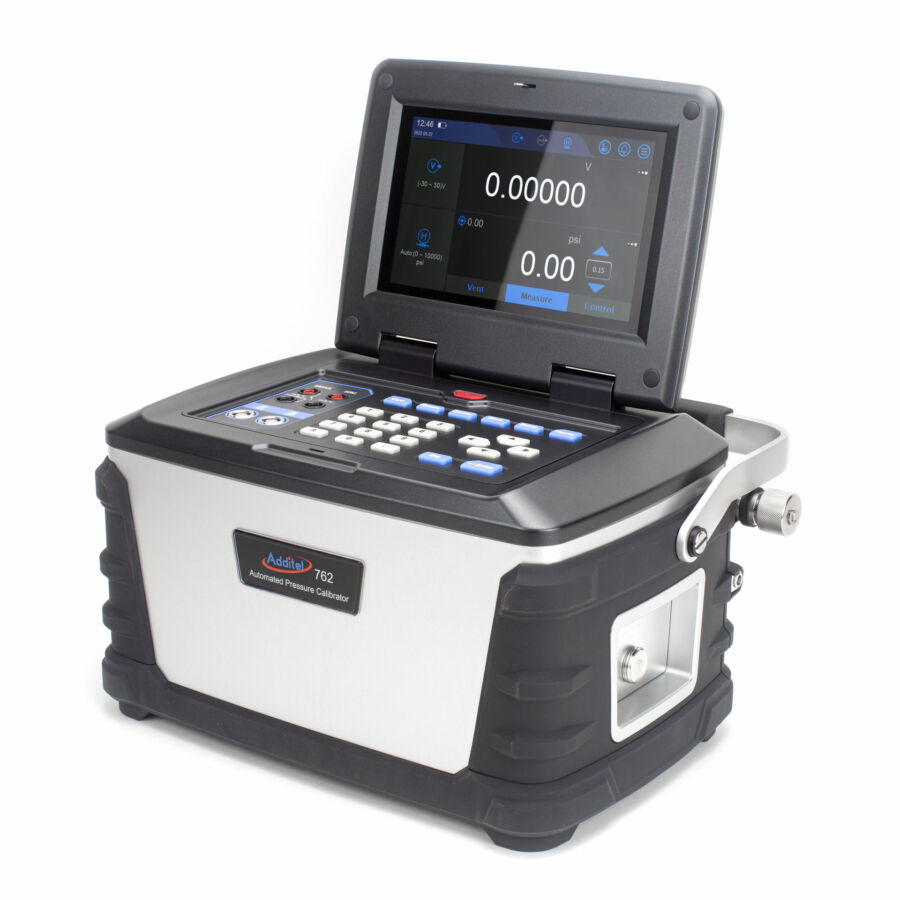

ADT762W: calibrateur automatique 700 bar eau (5) - AOIP
ADT762W: calibrateur automatique 700 bar eau (6) - AOIP

ADT762W: calibrateur automatique 700 bar eau

picto fleche Calibrateur de pression hydraulique automatisé à l'eau

Calibrateur de pression hydraulique automatisé

  • Génération et contrôle automatisés de la pression jusqu’à 700 bar
  • Précision à 0,01 % FS
  • Double gamme avec un mode manuel ou auto-sélectionné
  • Conçu pour être utilisé avec de l’eau
  • Contrôle de la stabilité ≤ 0,005 % FS
  • Portable – conçu pour une utilisation sur le terrain et en laboratoire
  • Prend en charge deux modules de pression externes
  • Communication Wi-Fi, LAN, Bluetooth, USB et Ethernet
  • Communicateur de terrain HART complet
  • Communication HART et Profibus
  • Enregistrement des données et gestion des tâches
  • Technologie de pompe électrique brevetée
  • Certificat d’étalonnage accrédité ISO 17025 avec données inclus en standard
Poser une question
Etre rappelé par un conseiller

Apercu

Conçu pour une utilisation à la fois sur le terrain et en laboratoire, la portabilité et la précision de ce produit de pointe deviendront rapidement le calibrateur de référence pour le laboratoire et les techniciens de terrain.

Nous avons eu à l'esprit les besoins de nos clients lors de la conception de notre calibrateur de pression le plus performant à ce jour:

  • Prise en charge entièrement automatisée de l'étalonnage des transmetteurs de pression, des pressostats, des manomètres à aiguille et numériques et des capteurs de pression,
  • Prise en charge des capteurs / transmetteurs les appareils HART/PROFIBUS,
  • Fonction de tâches entièrement intégrée,
  • Collecte de données
  • Connectivité Wi-Fi, .

Précision à double plage jusqu'à 0,01 % FS

L'ADT762W inclut la capacité unique de basculer automatiquement entre différents étalonnages internes en fonction de la pression de contrôle réelle de l'ADT762W. Additel fournit des étalonnages uniques à chaque ADT762W pour des plages de 0-200 Bar et 0-700 Bar. Lorsque le calibrateur est sous pression, il sélectionne automatiquement la spécification de contrôle et de mesure en fonction de la plage de pression demandée

La sélection de la plage d'étalonnage de la pression peut être réglée sur le mode "auto" afin que la plage d'étalonnage soit automatiquement sélectionnée par l'ADT762W en fonction de la pression du point de consigne, ou la plage d'étalonnage peut être sélectionnée manuellement par l'opérateur.

Application de purge automatique intégrée

La purge des systèmes d'étalonnage hydrauliques peut être difficile et prendre du temps. L'ADT762W a été conçu avec un système de purge automatique intégré qui permet d'économiser du temps, de l'argent et de la frustration en automatisant complètement l'élimination de l'air du système. D'une simple pression sur un bouton, l'ADT762W gère rapidement la purge du système. Cela permet de libérer du temps pour que les techniciens puissent s'occuper d'autres besoins.

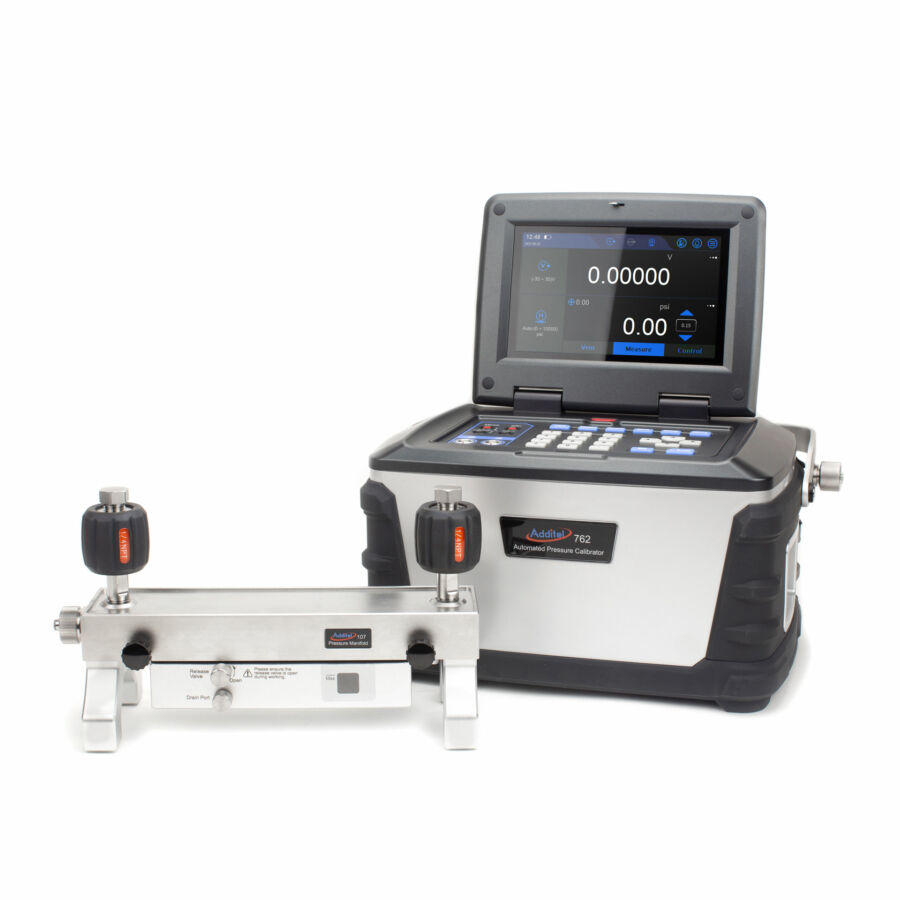

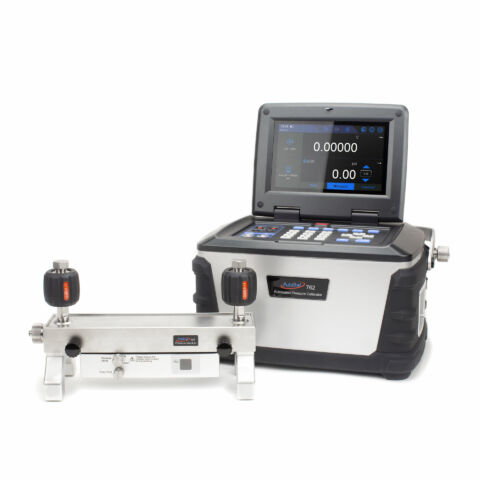

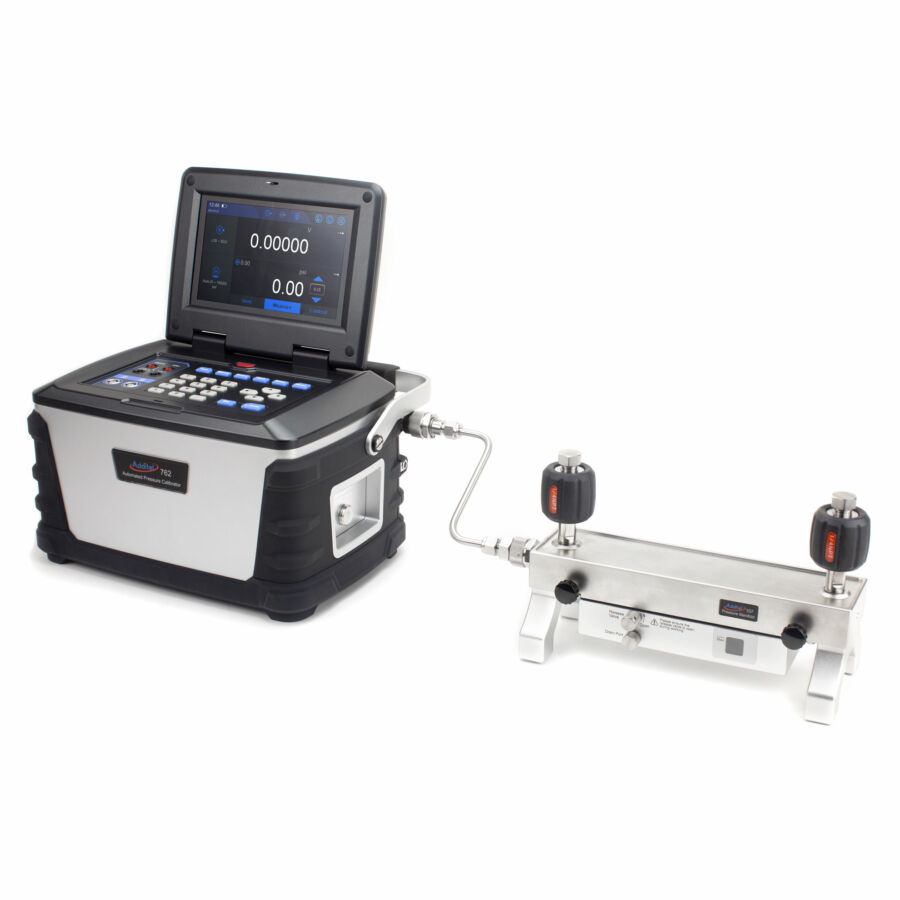

Manifold double port avec fluide automatique

 L'ADT762W est conçu pour être utilisé uniquement avec de l'eau déminéralisée. L'ADT762W dispose d'un système de gestion des fluides intégré pour réduire l'eau stagnante dans le système, ce qui facilite les futures besoins de maintenance. L'ADT762W doit être utilisé avec le collecteur fourni qui est en communication directement à l'unité. Cette configuration est conçue pour extraire l'eau résiduelle de l'unité dans le collecteur après chaque mise à l'air libre. Cette fonction permet d'assurer une plus longue durée de vie de l'unité et de réduire les coûts de maintenance.

Fonctionnalité de tâche documentée

La puissante application de tâche d'étalonnage documentée permet aux utilisateurs de créer et d'exécuter rapidement des tâches sans avoir besoin d'un PC ou d'une tablette. L'ADT762W analyse automatiquement les erreurs, génère des rapports de test, tout en stockant les résultats localement. L'Additel 762W peut prendre en charge jusqu'à 1000 tâches documentées qui peuvent être stockées et rappelées à tout moment pour vous faire gagner du temps et de l'argent.

Communication Hart bimode

Les transmetteurs de pression HART peuvent être directement ajustés et étalonnés sans aucun autre équipement ou outil. L'ADT762W offre un mode d'étalonnage HART automatique ainsi qu'un mode manuel. Cette fonction de communication HART bimode fournit non seulement un mode d'interopérabilité efficace et pratique pour le DUT, mais prend également en charge l'accès à un calibrateur entièrement compatible HART.

Spécifications en pression

Spécifications
Plage de pression 1-700 bars gamme relative
Sélection de gamme Manuel 200 bar, manuel 700 bar ou gamme automatique
Précision 0-10 000 psi, 0,01 % PE 0-10 000 psi, 0,02 % PE
0-3 000 psi, 0,01 % PE 0-3 000 psi, 0,02 % PE
Résolution 7 chiffres 6 chiffres
Capacité de charge externe maximale Max : 80 ml à 700 bars, 50 ml recommandés
Réservoir Max : 350 ml, filtre intégré
Média  Eau démineralisée
Stabilité du contrôle [1] ≤ 0,005 % PE de 100 à 10 000 psi
Durée de stabilité > 5 minutes
Modules de pression Un module intégré avec double gamme
Module de pression de contrôle externe Voir le tableau suivant "Spécifications et compatibilité du module de pression de contrôle externe"
Module de pression de mesure externe Tous les modules de pression ADT161
[1] La stabilité du contrôle est basée sur la plage du module de contrôle de la pression



Spécifications électriques
spécification Gamme Résolution Précision Note
Mesure mA
-25 à 25mA 0,1 μA ± (0,008 %DR + 1,0 μA) Impédance < 10 Ω
-50 à 50 mA 0,1 μA ± (0,008 %DR + 2,0 μA)
Mesure V ±300 mV 1 μV ± (0,008 %DR + 6 μV) Impédance > 1 GΩ
Mesure V (gamme automatique) -5 à 5 V 20 μV ± (0,008 %RD + 100 μV) Impédance > 1 MΩ
-12 à 12 V 100 uV ± (0,008 %DR + 320 μV)
-30 à 30 V 100 uV ± *0,008 %RD + 600 μV)
Source d'alimentation de boucle 24V N / A ±1V 50 mA (charge maximale)
Source mA

0 à 2,5mA 0,05 μA 0,008 %DR + 0,2 μA 20 mA à 1 kΩ
2,5 à 25 mA 0,5 μA 0,008 %DR + 1,0 μA
Source d'énergie 16 à 30 V 1V ±1V 70 mA (charge maximale)
Source V 0 à 16 V 0,25 mV 0,008 %DR + 500 μV
Pressostat Commutateur mécanique, Commutateur mécanique sous tension, Commutateur NPN, Commutateur PNP N / A N / A Temps de réponse < 10 ms si le switch est alimenté. Plage de tension : (3-30) V
Compensation de température 18°C à 28°C
Coéfficent de température En dehors de 18°C ​​à 28°C : <±0.0005%RD+0.00005%FS/°C
Protection contre les abus Jusqu'à 30 V sur deux prises
Test du pressostat Prise en charge
HART/Profibus PA Prise en charge

ADT161: capteur de pression externe

Spécifications et compatibilité du module de pression de commande externe
spécification Plage de pression Précision Type de pression Médias
(psi) (bar)
ADT161-01-GPXX pour 0,01 % PE





1000 70 0,01 % PE Jauge G,L
1500 100 0,01 % PE Jauge G,L
2000 140 0,01 % PE Jauge G,L
3000 200 0,01 % PE Jauge G,L
5000 350 0,01 % PE Jauge G,L
10000 700 0,01 % PE Jauge G,L



ADT161-02-GPXX pour 0,02 % PE


 1000 70 0,02 % PE Jauge G,L
1500 100 0,02 % PE Jauge G,L
2000 140 0,02 % PE Jauge G,L
3000 200 0,02 % PE Jauge G,L
5000 350 0,02 % PE Jauge G,L
10000 700 0,02 % PE Jauge G,L
[1] Pour les modules de pression 0,01 % FS, certificat d'étalonnage de plage de mesure simple ou multiple sur demande. Pour d'autres spécifications, veuillez contacter Additel pour plus de détails.
spécification La description
Interface utilisateur Écran tactile couleur et fonctionnement du clavier
Afficher Écran tactile TFT 7" 800 x 480 couleurs
Classement IP du boîtier IP31
Pouvoir Batterie au lithium dédiée ou adaptateur secteur
Batterie Batterie Li-Ion rechargeable, généralement 12 heures de fonctionnement, moins de 5 heures de recharge.
Masse 28 livres (12,8 kg) sans support
Taille 11,81 x 8,66 x 7,56 pouces (300 x 220 x 192 mm)
Communication Wi-Fi, LAN, Bluetooth, USB, Ethernet
Communication HART Lire, configurer et calibrer les appareils HART - Fichiers DD mis à jour périodiquement
Stockage de données > 8 Go
Enregistrement de données Jusqu'à 1 000 000 lectures (données et horodatage)
Documentation des tâches Jusqu'à 1 000 tâches peuvent être stockées avec des données
Fonctions d'automatisation Test de commutation, étape automatique, test de fuite
Localisation de l'interface utilisateur Anglais, allemand, français, italien, espagnol, portugais, chinois, japonais et russe
Durée de vie de la pompe > 1 000 000 cycles
Spécifications environnementales Température de fonctionnement : 32 °F à 122 °F (0 °C à 50 °C)
Température de stockage : -20 °C à 60 °C (-4 °F à 120 °F)
Humidité : < 90 %, sans condensation
Certificat Certificat d'étalonnage accrédité ISO 17025 avec données traçables NIST
Conformité CE
Compatibilité logicielle ACal, Additel Land et Additel Link pour un accès via une application mobile
garantie 1 an

Modèles

ADT762W-01 -X: calibrateurs ADT 762W à l'eau , precision 0.01% de pleine échelle

ADT762W-02-X: calibrateurs ADT 762W à l'eau , precision 0.02% de pleine échelle

Existe en port pression sur manifold ADT 107-x:

N:       1/4 NPT FEMELLE

N2:     1/2 NT FEMELLE

B:        1/4 BSP FEMELLE

B2:      1/2 BSP FEMELLE

M:        M20*1.5 FEMELLE



inclus en standard

Accessoires (inclus)
Numéro de modèle Quantité Image
Cordons de mesure 9022 2 ensembles (4 pièces)
Fils d'essai
Cable USB 1 pc
Cable USB
Batterie Li-ion rechargeable 9725 1 pc
762W Batterie
9818 Adaptateur secteur externe 110V/220V 1 pc
Adaptateur
Entonnoir 1 pc
secteur Entonnoir Tuyau
ADT100-762 Flexible Flexible haute pression 1 pc
haute pression
ADT107-X-KIT (embase à deux ports et câble de communication à retour zéro) 1 pc
Tuyau haute pression
Petite mallette d'accessoires (pour câbles et adaptateurs) 1 pc
pour petite mallette d'accessoires
Bouchons de transport 1 pc
Capuchon de transport
9907-762 Mallette de transport 1 pc
Mallette de transport
Joints toriques pour réservoir de stockage de liquide 3.5*1.2-NBR70 5 pièces
Joints toriques pour réservoir de stockage de liquide
9060 Câble de connexion du module de pression 1 pc
Câble de connexion du module de pression 9060
Connecteur à angle droit ADT100-762-X 1 pc
ADT100 Connecteur à angle droit 762
Certificat d'étalonnage accrédité ISO17025 1 pc





Accessoires optionnels
Numéro de modèle Quantité Image
Module de pression ADT161 1 pc
ADT 161 Module externe
Connecteur à angle droit ADT100-762-X 1 pc
ADT100 762 Connecteur à angle droit
