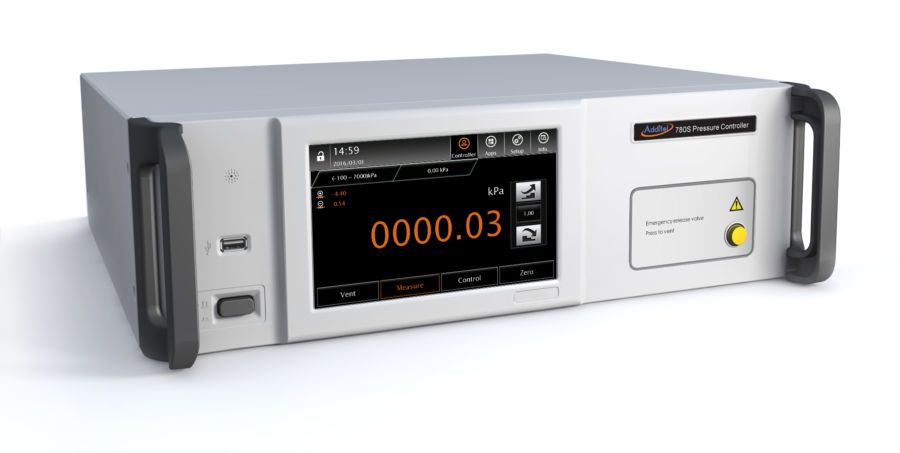

ADT780S

picto fleche Contrôleur de pression

La série des contrôleurs de pression ADDITEL ADT 780 intègre les années d’expérience acquise depuis le lancement des calibrateurs ADT 761. Ce nouveau contrôleur de laboratoire offre des fonctions et des fonctionnalités particulièrement avancées : 2 gammes de mesure 70 bar ou 200 bars. La gamme définit la qualité du contrôle de la stabilité du point de consigne. Chaque configuration inclue un capteur qui est présélectionné dans la gamme des capteurs afin de remplir au mieux les besoins de votre application. Des modules capteurs internes et externes permettent une gamme étendue de mesure tout en garantissant une précision maximale

Poser une question
Etre rappelé par un conseiller

APERÇU

La série des ADT 780 intègre les années d’expérience acquise depuis le lancement des calibrateurs ADT 761. Ce nouveau contrôleur de laboratoire offre des fonctions et des fonctionnalités particulièrement avancées : 2 gammes de mesure 70 bar ou 200 bars. La gamme définit la qualité du contrôle de la stabilité du point de consigne. Chaque configuration inclue un capteur qui est présélectionné dans la gamme des capteurs afin de remplir au mieux les besoins de votre application. Des modules capteurs internes et externes permettent une gamme étendue de mesure tout en garantissant une précision maximale

 Design modulaire

Chaque unité intègre un capteur à choisir parmi la gamme proposée. Les capteurs standards (ADT 160A-CP-XXX) sont fabriqués sur une base de membrane silicone et garantissent une précision a un an de 0,02% de la pleine échelle. Pour atteindre une précision améliorée, les capteurs quartz, spécifiquement vieillis, permettent d’atteindre la précision de 0,005% de la mesure + 0,005% de la pleine échelle. Apres assemblage, chaque capteur est testé et compensé sur une plage de 0 à 50°C. Les ADT 780S permettent un capteur interne et un capteur externe, mais également l’interchangeabilité des capteurs par utilisation de la série des modules de pression intelligents. Chaque ADT 780 est fourni avec un capteur barométrique interne, permettant de réaliser des étalonnages de systèmes de pression relative ou absolue.

 Solution autonome

La majorité des contrôleurs de pression présents sur le marché nécessitent une bouteille de gaz permettant la génération de pression. Cette nécessité limite la mobilité de cette solution technologique. Les ADT 780S peuvent être couplés avec une pompe électrique ELECTRIC PUMP générant jusqu’à 70 bars, et cette pression peut être augmentée par l’utilisation du GAS BOOSTER, permettant la génération de pression jusqu’à 200 bar.

 ADT780-1K –EPUMP : pompe électrique

EPUMP Génère du vide à 70 bars Filtre intégré et piège à liquide Gamme de pression -0.95 à 75 bar Masse 31.6 kg Dimensions 440 X 235X 550 mm Alimentation 100 à 250V Media Air Port de connexion pression G1/8F Température de stockage -20°C à 70°C Environnement de travail 0-95% HR sans condensation Montage Table – option Kit de montage rack Contrôle 2 LEDS avec réglage des limites de pression Temps de montée à la pression max Environ 2 minutes avec le contrôleur ADT 780

SpécificationsADT 780S-1KADT 780S-3K
Gamme de mesure pression-0.95 to 70 bar (-13.5 to 1,000 psi)-0.95 to 200 bar (-13.5 to 3,000 psi)[1]
Contrôle stabilité0.003% FS (stabilité basée sur le % PE de la gamme de contrôle)
Précision(incluant stabilité à 1 an)Se reporter à la table des capteurs disponibles
Stabilité à 1 an)capteur standard : 0.01% de la pleine échelle capteur amélioré : 0.005% de la pleine échelle
MediaGaz propre
Indication surpression103% à120% (selon le capteur)
Résolution4, 5, 6, or 7 digits (sélectionnable par l’utilisateur)2]
Pressionrelative, Absolue
Temps de chauffe15 minutes
Temps d’établissement de la pression (dans la gamme 0.003%PE)20 secondes (changement de pression de 10%PE pour volume de test de 50 ml)
Unités de mesure Pa, hPa, kPa, MPa, bar, mbar, psi, mmHg@0°C,cmHg@0°C, mHg@0°C, inHg@0°C, inH2O@4°C, mmH2O@4°C, cmH2O@4°C, mH2O@4°C, mmH2O@20°C, cmH2O@20°C, mH2O@20°C, kg/m2, kg/cm2, mtorr, torr, atm, lb/ft2, tsi, sélectionnable par l’utilisateur
Pression de contrôle minimale[3]0.0001 psi0.001 psi

Capteur barométrique: 0-120Kpa, 0,05% de la pleine échelle (0,01% en option)

Gammes de pression

Capteurs ABSOLUS

 Précisions(2)
SurpressionContrôleur ADT780 suggéréCapteur Interne/Externe
P/NBar amedia transitoirecontinue
AP15R0 à 1.0G,L0.01% PE2X1.2xADT780-1KInterne/Externe
AP30R0 à 2.0G,L0.01% lect ou 0.003% PE (1)2X1.2xADT780-1KInterne/Externe
AP50R0 à 3.5G,L0.01% lect ou 0.003% PE (1)2X1.2xADT780-1K /3KInterne/Externe
AP100R0 à 8G,L0.01% lect ou 0.003% PE (1)2X1.2xADT780-1KInterne/Externe
AP300R0 à 21G,L0.01% lect ou 0.003% PE (1)2X1.1xADT780-1K /3KInterne/Externe
AP500R0 à 36G,L0.01% lect ou 0.003% PE (1)2X1.2xADT780-1K / 3KInterne/Externe
AP1KR0 à 71G,L0.01% lect ou 0.003% PE (1)2X1.2xADT780-1K/3KInterne/Externe
AP2KQ
0 à 141G0.005% lect+0.005%PE3X1.1XADT780-3KInterne/Externe
AP3KQ
0 à 201G0.005% lect+0.005%PE3X1.1XADT780-3KInterne/Externe

(1) au pire cas des 2

(2): les précisions données intègrent les incertitudes d'étalonnage, la linéarité, la stabilité à long terme

CAPTEURS RELATIFS

 Précisions(2)
SurpressionContrôleur ADT780 suggéréCapteur Interne/Externe
P/NBar g
media transitoirecontinue
CP10±0.7 G0.02% PE3X1.2X ADT780-1KInterne/Externe
CP30-1 à 2.0G 0.02% PE3X1.2xADT780-1KInterne/Externe
CP50-1 à 3.5G 0.02% PE3X1.2xADT780-1KInterne/Externe
CP100-1 à 7.0G, L 0.02% PE3X1.2xADT780-1KInterne/Externe
CP300-1 à 20G, L 0.02% PE3X1.2xADT780-1K /3KInterne/Externe
CP500-1 à 35G, L 0.02% PE3X1.2xADT780-1K /3KInterne/Externe
CP600-1 à 40G, L 0.02% PE3X1.2xADT780-1K /3KInterne/Externe
CP1K-1 à 70G, L 0.02% PE3X1.2xADT780-1K /3KInterne/Externe
CP2K-1 à 140G, L 0.02% PE3X1.2xADT780-3KInterne/Externe
CP3K-1 à 200G, L 0.02% PE3X1.2xADT780-3KInterne/Externe
CP5K
-1 à 350G,L0.02% PE3x1.2x  N/AExterne
CP10K
-1 à 700G, L0.02% PE2x1.2xN/AExterne

(2): les précisions données intègrent les incertitudes d'étalonnage, la linéarité, la stabilité à long terme

Spécifications techniques

Alimentation 100V – 250V, 50/60 Hz Connecteur pression G1/8 F Température de stockage -20°C à 70°C Environnement de travail 0-95% HR sans condensation Afficheur 7 ‘’ (17.8 cm) color, Tactile couleur Masse 15 kg Dimensions 419 x 440 x 132 mm Montage Sur table, option montage rack Chocs 4G Vibration 1G 10Hz~500Hz

Autres spécifications

Spécification WIFI 802.11 b, g, et n Sortie analogique sélectionnable 0-10 V, 0-5 V, 0-20 mA, 4-20 mA Communications RS232, USB, LAN, WIFI Indicateur de stabilité Réglable par l’utilisateur Vitesse de balayage typique 20 secondes Modes opératoires Contrôle, mesure et mise à l’air libre Mode affichages Contrôleur : indique pression et contrôle Langues Anglais, allemand, espagnol, français, italien, portugais, russe, japonais et chinois Conformité CE Certificat d’étalonnage Certificat traçable NIST inclus en standard Garantie 1 an

Modèles:

ADT 780S-1K: contrôleur de pression 70 bar ADT 780S-3K: contrôleur de pression 200 bar

Accessoires (fournis en standard)

ADT 127:Manifold externe avec câble de connexion adaptateur secteur:110V/220V 9060 Câble de connexion avec Modules de pression externes Set d’adaptateurs Certificat traçable NIST Joints O-RING:20pc

Accessoires optionnels

ADT 160A Modules de pression externes Pressure ADT 121-X Manifold 200 bar pneumatique ADT 780-3K BST Booster 200 bars ADT 780-1K EPUMP Pompe électrique 70bars ADT 780-VAC-PUMP Pompe à vide 9050 Adaptateur RS232-USB Piège à liquide 9907-780 Valise de transport pour ADT 780 Additel PCAL Software d’étalonnage ACAL Software d’étalonnage automatique. gestion des taches et management des étalonnages RACK MONT KIT Kit de montage en rack ADT100-780-Kit Set d’adaptateurs pression, G1/8M vers connections diverses

ProductDescriptionReleaseType
ACAL logiciel d’étalonnage en pressionpdf
Etalonner en haute pression pneumatique

Note d’application

07/2014pdf
