P200 PRO

picto fleche Calibrateur de pression et process de terrain avec pompe dissociable

Le P200 PRO est un calibrateur portable capable de mesurer et générer des pressions de -1 à 700 bars avec une précision de 0,025% PE. Il est conçu pour l’étalonnage, la vérification et le test de capteurs et transmetteurs de pression, manomètres, pressostats et transmetteurs de débit.

Poser une question
Etre rappelé par un conseiller

Le P200 PRO est un calibrateur portable capable de mesurer et générer des pressions de -1 à 700 bar avec une précision de 0,025% PE. Il est conçu pour l’étalonnage, la vérification et le test de capteurs et transmetteurs de pression, manomètres, pressostats et transmetteurs de débit.

Il mesure et simule également des tensions et courant de process et dispose d’une entrée Pt100 pour l’étalonnage de transmetteurs de débit.

  • Gamme de pression : -1 à 700 bars
  • Test de fuites
  • Test de switch
  • Etalonnage de transmetteurs et pressostats

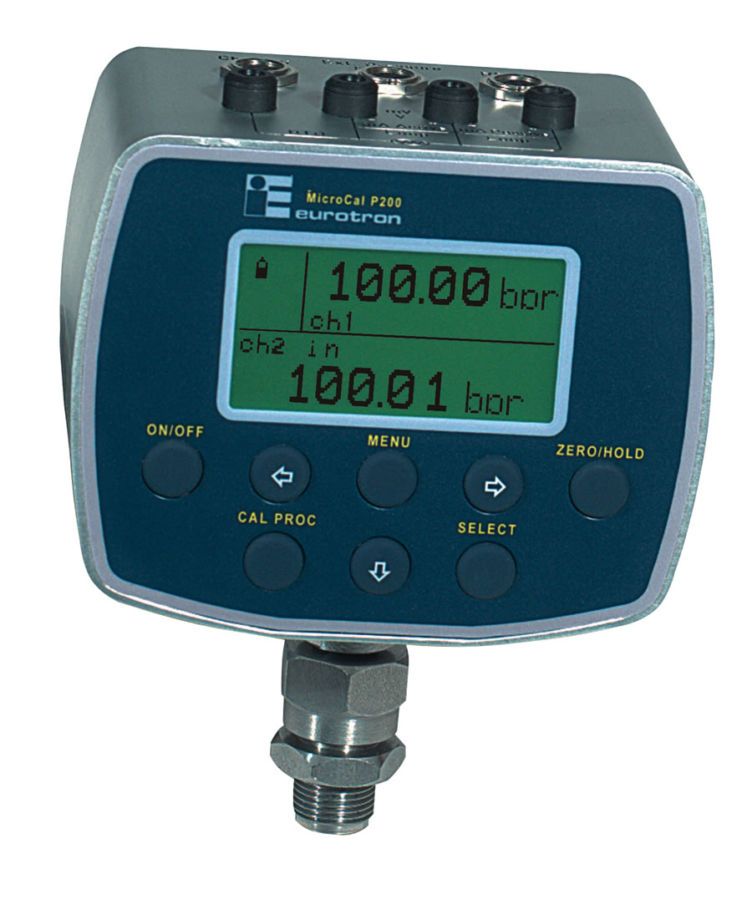

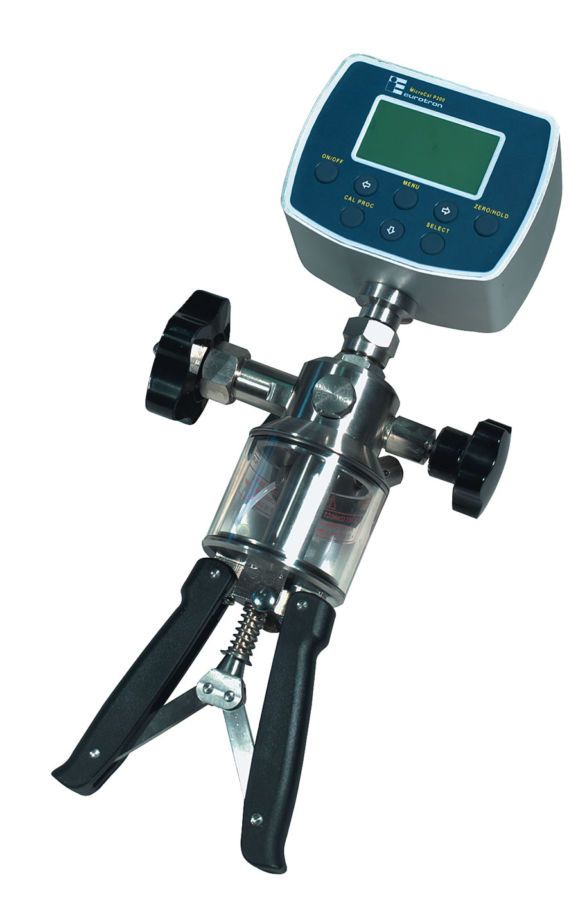

De conception modulaire, robuste et ergonomique avec sa tête de mesure IP65 et sa pompe dissociable, le P200 PRO constitue un système d’étalonnage complet très fonctionnel et simple d’utilisation. Il possède un capteur de pression intégré et accepte un module externe. Il affiche simultanément la pression avec la tension, le courant, le pourcentage de pression, l’état du pressostat ou les valeurs MIN / MAX de pression.

Il peut également enregistrer non seulement jusqu’à 1500 résultats de mesure mais aussi différentes procédures d’étalonnage, de test de fuites ou switch.

Le P200 PRO est livré en standard avec un certificat d’étalonnage usine traçable aux étalons nationaux qui comporte pour chaque calibre les valeurs nominales et réelles mesurées ainsi que les écarts.

Le calibrateur de pression P200 PRO est destiné aux services de maintenance, régulation, métrologie des industries de process, les secteurs de l’énergie, la recherche appliquée ou scientifique.

Performances et spécifications techniques @23°C ±5°C

Mesure de pression

calys80-moduleFluides compatibles AISI 316 SS : Eau, gaz et huile

Unités : mbar, bar, hPa, kPa, Mpa, kg/cm2, kg/m2, psi, mmH2O, cmH2O, mH2O, Torr, atm, lb/ft2, inH2O, FTH2O, mmHg, cmHg, mHg, inHm

Précision : précisions données à 1 an incluant non-linéarité, hystérésis et répétabilité

Coefficient de température dans la plage compensée : 0,002% L /°C

Compensation en température : automatique avec matrice d’étalonnage intégrée de 0°C à 45°C

  Par module interne Par module externe
Précision ±0,025% PE ±0,025% PE
Surpression 125% PE 125% PE
Port 3/8" BSP mâle 1/4" BSP mâle
Câble de connexion Interne 2 m

Tension de process

Grandeur Mesure / Emission Gamme Résolution Précision / 1 an
Tension Mesure / Emission -200 à 200 mV 1 mV 0,02% L + 3 mV
-0,2 à 2 V 10 mV 0,02% L + 10 mV
-2 à 20 V 100 mV 0,02% L + 100 mV

Courant de process

Grandeur Mesure / Emission Gamme Résolution Précision / 1 an
Courant Mesure / Emission -5 à 22 mA 0,1 mA 0,02% L + 0,4 mA

Alimentation de boucle : 24 V ±10% (30 mA maximum)

Température

Grandeur Mesure / Emission Gamme Résolution Précision / 1 an
Pt100 (=3926) Mesure seulement -200°C à +850°C 0,01°C 0,02% L + 0,05°C

Fonctionnalités additionnelles

Mise à l'échelle en mesure La mise à l'échelle permet d'afficher un signal process en % de la pleine échelle ou en pression, offrant une comparaison directe entre la pression mesurée et la sortie d’un transmetteur et permettant de corriger les capteurs après un étalonnage.

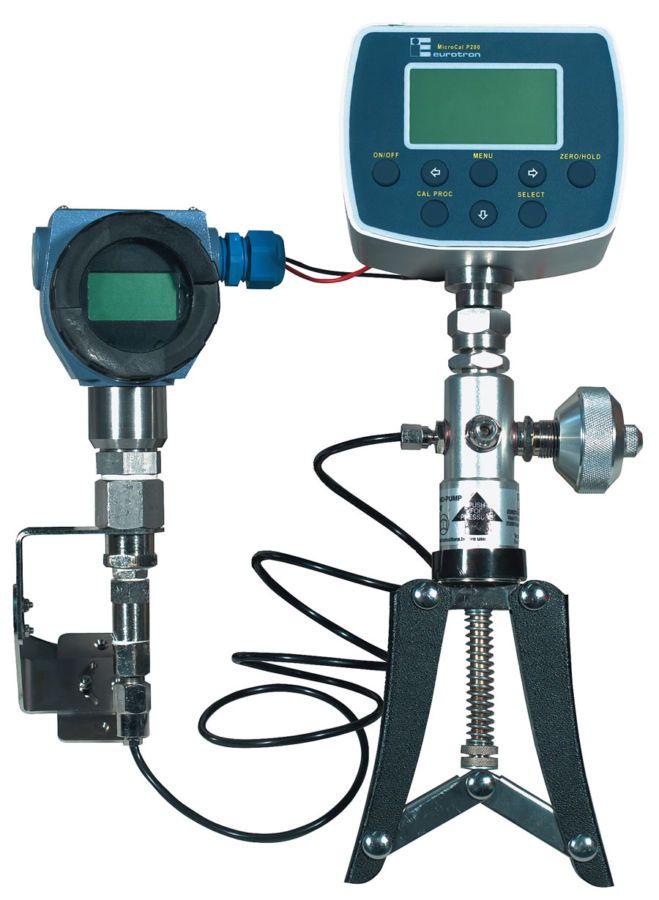

Test de transmetteurs La fonction permet la vérification et l’étalonnage de transmetteurs et indicateurs de pression avec affichage simultané des valeurs d’entrée et de sortie en % de pleine échelle ou en unité réelle.
L’alimentation de boucle peut se faire depuis le calibrateur dans un signal de sortie.
Test de switch En pression, le P200 PRO contrôle les niveaux de déclenchement de pressostats électroniques.
Test de fuites Le P200 PRO détecte d’éventuelles fuites de pression en effectuant des séries de mesures de chute de pression dans un intervalle de temps programmable.

Spécifications générales

Dimensions L x l x h 130 x 120 x 70 mm
Masse Poids net : 1,4 kg
Poids brut : 2,5 kg
Ecran Afficheur LCD graphique 6 digits avec rétroéclairage automatique et manuel
Temps d’échantillonnage des mesures 250 ms
Batterie Type: Ni-Mh rechargeable avec chargeur externe
Temps de charge: 5 h à 90%, 6 h à 99%, si instrument éteint
Autonomie : 10 h en mesure sans rétroéclairage
Interfaces de communication RS 232 bidirectionnelle
Mémoire 1500 enregistrements avec horodatage

Spécifications environnementales

Domaine de référence 23°C ±5°C
Domaine nominal de fonctionnement -10 à 55°C (HR : 95 % sans condensation)
Conditions de stockage -30°C à +60°C (sans batterie)
Indice de protection IP65 selon EN60529





Instrument :

Structure du code de commande : P200 PRO basic – A – B – C – D – E ou P200 PRO plus – A – B – C – D – E

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

P200 PRO basic     Calibrateur portable de pression

Livré en standard avec :

  • Un capteur de pression interne à choisir dans la liste ci-dessous
  • Un connecteur pour capteur externe
  • Un lot d’adapteurs :½ NPT.F, ½BSP.F, 3/8NPT.F, 3/8BSP.F, 1/8NPT.F, 1/8BSP.F, 1/4BSP.F
  • Flexible
  • Un chargeur de batterie
  • Une notice d'utilisation

P200 PRO plus       Calibrateur portable de pression

Livré en standard avec :

  • Un capteur de pression interne à choisir dans la liste ci-dessous
  • Un connecteur pour capteur externe
  • Entrée / Sortie mA / V et entrée Pt100
  • Un lot d’adapteurs :½ NPT.F, ½BSP.F, 3/8NPT.F, 3/8BSP.F, 1/8NPT.F, 1/8BSP.F, 1/4BSP.F
  • Flexible
  • Un chargeur de batterie
  • Une notice d'utilisation

Table A - Précision du capteur de pression interne

1                       ±0,05% PE

2                       ±0,025% PE



Table B - Capteur de pression interne (1 seul choix)

0.010G                  -100 / 100 mbar, Relatif – Résolution : 0,001 mbar

0.050G                  -500 à 500 mbar, Relatif – Résolution : 0,01 mbar

0001G                   -0,95 à 1 bar, Relatif – Résolution : 0,01 mbar

0002G                   -0,95 à 2 bar, Relatif – Résolution : 0,01 mbar

0007G                   -0,95 à 7 bar, Relatif – Résolution . 0,1 mbar

0020G                   -0,95 à 20 bar, Relatif – Résolution . 0,1 mbar

0035G                   0 à 35 bar, Relatif – Résolution : 1 mbar

0070G                   0 à 70 bar, Relatif – Résolution : 1 mbar

0150G                   0 à 150 bar, Relatif – Résolution . 1 mbar

0350G                   0 à 350 bar, Relatif – Résolution . 10 mbar

0700G                   0 à 700 bar, Relatif – Résolution : 10 mbar

0002A                    0 à 2 bar, Absolu – Résolution : 0,01 mbar

0020A                    0 à 20 bar, Absolu – Résolution . 0,1 mbar



Table C - Alimentation

A                          120 V – 50/60 Hz avec prise US USA

B                          100 V – 50/60 Hz avec prise USA/Japon

C                          230 V – 50/60 Hz avec prise Europe

D                          230 V – 50/60 Hz avec prise UK

E                          230 V – 50/60 Hz avec prise Schuko



Table D - Accessoires

0                           Aucun

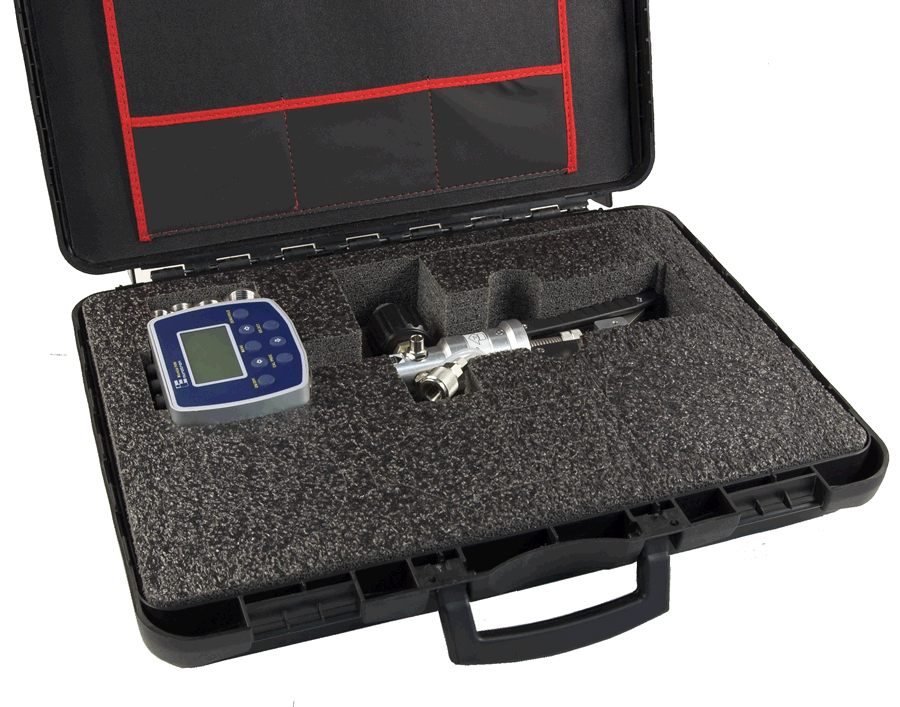

LP                         Pompe pneumatique -0,85 à 3 bar

P                          Pompe Pneumatique-0,95 à 40 bar

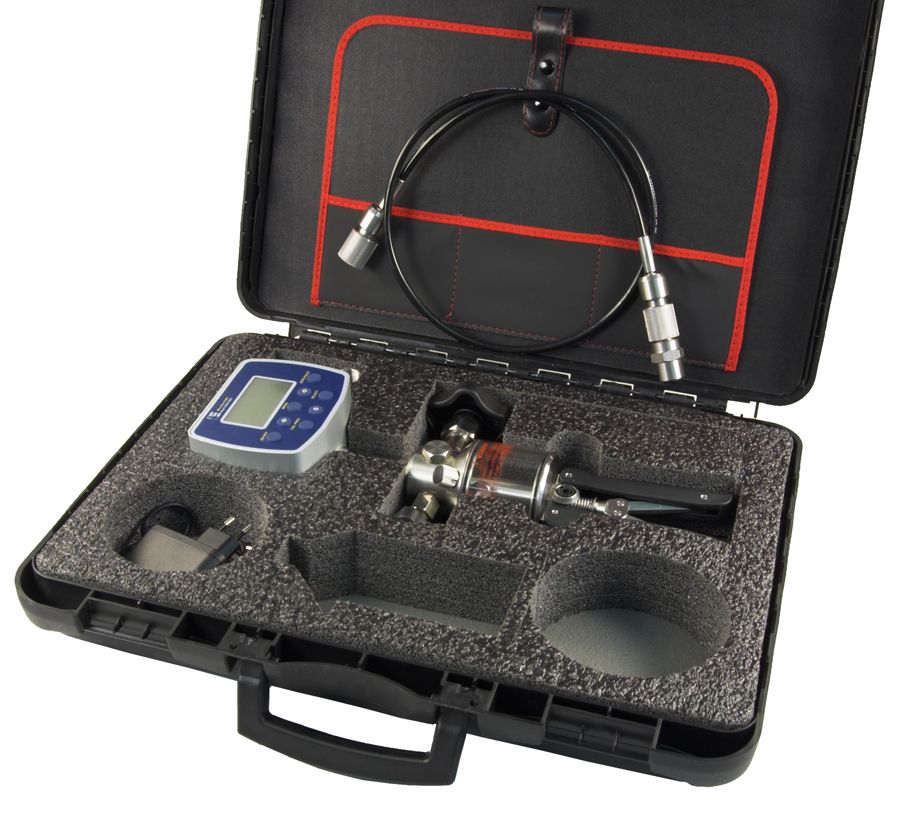

H                          Pompe hydraulique 700 bar

HF                        Pompe hydraulique 700 bar + flexible haute pression



Table E – Certificat d’étalonnage

E                          Certificat d’étalonnage usine

Module de pression externe - AISI316SS - ± 0,025% PE :

EE812009              -100 / 100 mbar, Relatif – Résolution : 0,001 mbar

EE812010              -500 à 500 mbar, Relatif – Résolution : 0,01 mbar

EE812011              -0.95 à 1 bar, Relatif – Résolution : 0,01 mbar

EE812012              -0.95 à 2 bar, Relatif – Résolution : 0,01 mbar

EE812013              -0.95 à 7 bar, Relatif – Résolution . 0,1 mbar

EE812014              -0.95 à 20 bar, Relatif – Résolution . 0,1 mbar

EE812015              0 à 35 bar, Relatif – Résolution : 1 mbar

EE812016              0 à 70 bar, Relatif – Résolution : 1 mbar

EE812017              0 à 150 bar, Relatif – Résolution . 1 mbar

EE812018              0 à 350 bar, Relatif – Résolution . 10 mbar

EE812019              0 à 700 bar, Relatif – Résolution : 10 mbar

EE812020              0 à 2 bar, Absolu – Résolution : 0,01 mbar

EE812021              0 à 20 bar, Absolu – Résolution . 0,1 mbar

Pompes à main :

EE300203              2 cordons de mesure 2 mm avec pinces

EE480053              Kit d’adaptateurs 1/4" BSPM / NPT.F (1/8"; 1/4"; 3/8"; 1/2")

EE480054              Kit d’adaptateurs 1/4" BSPM / BSP (1/2" M; 1/2" F, 3/8" F, 1/8" F)

EE880052              Valise ABS (pour pompe, calibrateur et accessoires)

TP1-40                   Pompe pneumatique, -0,95 à 40 bar

HTP1-700               Pompe hydraulique, 700 bar

LTP1                     Pompe pneumatique, -0,85 à 3 bar

Autres accessoires :

BB530203              Câble PC RS232

BB530213              Câble USB

BB260198              Logiciel d’exploitation LogMan

Information de transport :

Dimensions sans emballage        130 x 120 x 70 mm

Poids (net)             1,4 kg

Poids (brut)            2,5 kg
