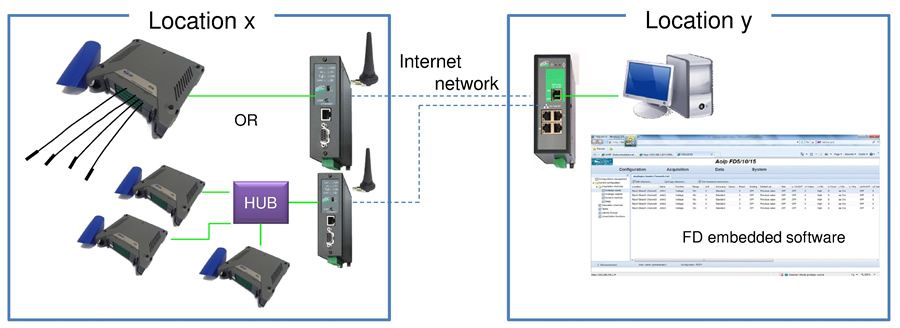

acquisition de données rapide, communication liaison 3G

FD5 5 ,10 ou 15 voies

picto fleche Modules d’acquisition de données rapide, voies universelles synchrones et serveur web intégré

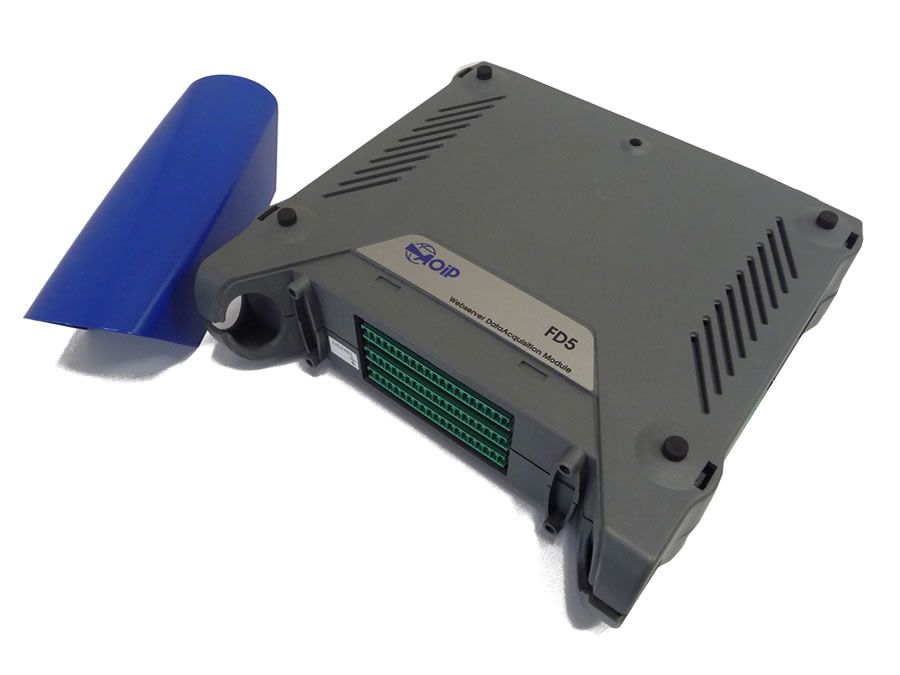

La FD5 est un module d’acquisition de données rapide (470 Hz / voie) et flexible, disponible en 3 modèles de 5, 10 et 15 voies universelles synchrones (1 convertisseur A/N par voie).

  • Process: Tension, courant, résistance, fréquence
  • Température: Thermocouples, sondes résistives, thermistances
  • Entrées analogiques, voies de calcul
  • Sorties analogiques, relais, entrées/sorties TTL, sortie 24 VDC pour l’alimentation de capteurs
  • Communication: Ethernet TCP/IP, USB, WIFI (point d’accès externe en option)





Poser une question
Etre rappelé par un conseiller

Les FD5 sont des systèmes d’acquisition de données rapides (470 Hz / voie) et flexibles, qui peuvent s’utiliser autant sur le terrain que sur des bancs d’essais. 3 modèles de 5, 10 et 15 voies universelles synchrones (1 convertisseur A/N par voie) sont disponibles.

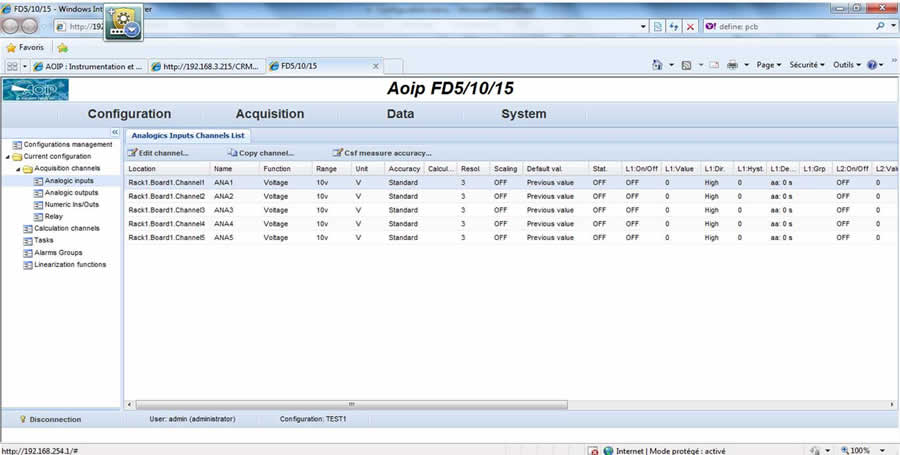

Dotées d’un serveur web intégré, elles permettent à l'utilisateur de programmer, visualiser en temps réel et de récupérer les données depuis n'importe quel navigateur internet sans aucun logiciel à installer. La capacité mémoire des FD 5 / 10 / 15, interne ou par l’ajout de clé USB ou de carte SD, permet d'acquérir jusqu'à plusieurs mois de données. Les FD 5 / 10 / 15 répondent ainsi aux différentes applications de surveillance et de supervision sur le terrain et sur bancs d’essais.

Les FD5 / 10 / 15 mesurent, surveillent et enregistrent les signaux analogiques et numériques provenant de capteurs de grandeurs physiques ou électriques. Ces signaux peuvent être :

  • Tension : Standard 0-100 V
  • Courant : 0-20 mA et 4-20 mA avec shunts à connecter en entrée
  • Thermocouples : Type K/T/J/N/E/R/S/B… avec ou sans compensation de soudure froide
  • Résistance : 0-3000 Ω et 0-200 kΩ
  • Sondes résistives : capteurs de température (Pt100 / 500 / 1000) en 2, 3 ou 4 fils
  • Fréquence : jusqu’à 10 kHz en mesure de fréquence ou comptage

Rapides tout en offrant une grande précision, les FD réalisent l’acquisition des données de différentes natures simultanément jusqu'à 470 échantillons à la seconde par voie. Elles possèdent 3 fréquences de scrutation liées à différents niveaux de précision. Offrant également différentes conditions de déclenchement d’acquisition et d’enregistrement, elles sont idéales pour la détection et le contrôle de phénomènes rapides.

Les voies étant en acquisition synchrone, le nombre de voies enregistrées n’influe pas sur la fréquence d’échantillonnage. Cela permet de s’affranchir des problèmes liés au multiplexage : quel que soit le nombre de voies en acquisition, la vitesse sera toujours optimale. Il est possible d’augmenter davantage encore le nombre de voies en branchant jusqu’à 2 boitiers secondaires au boitier principal (modules esclaves) afin de former un réseau.

Pour une acquisition précise et flexible, les modules FD 5 / 10 / 15 disposent aussi de :

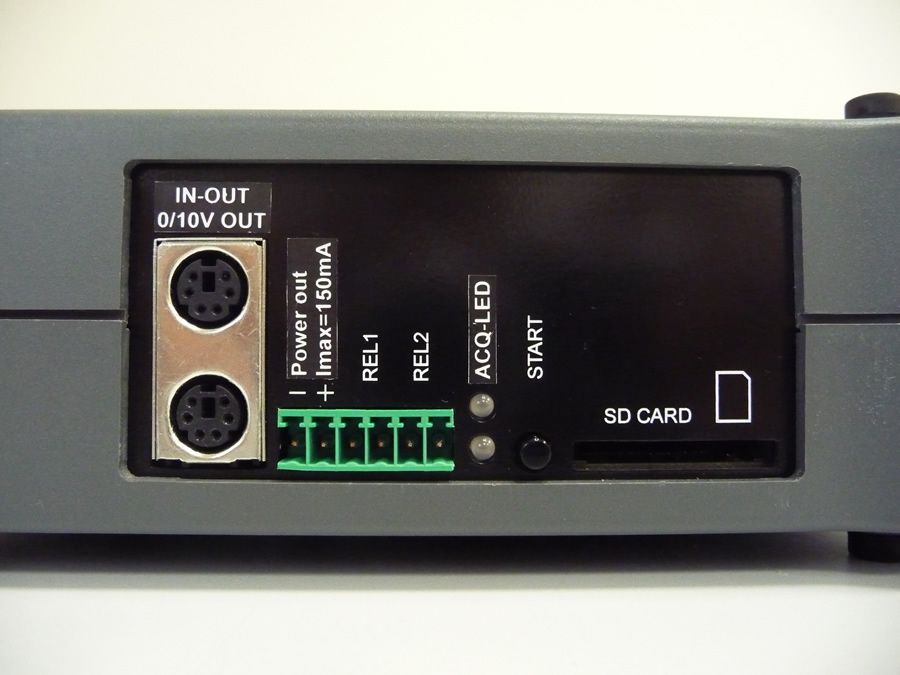

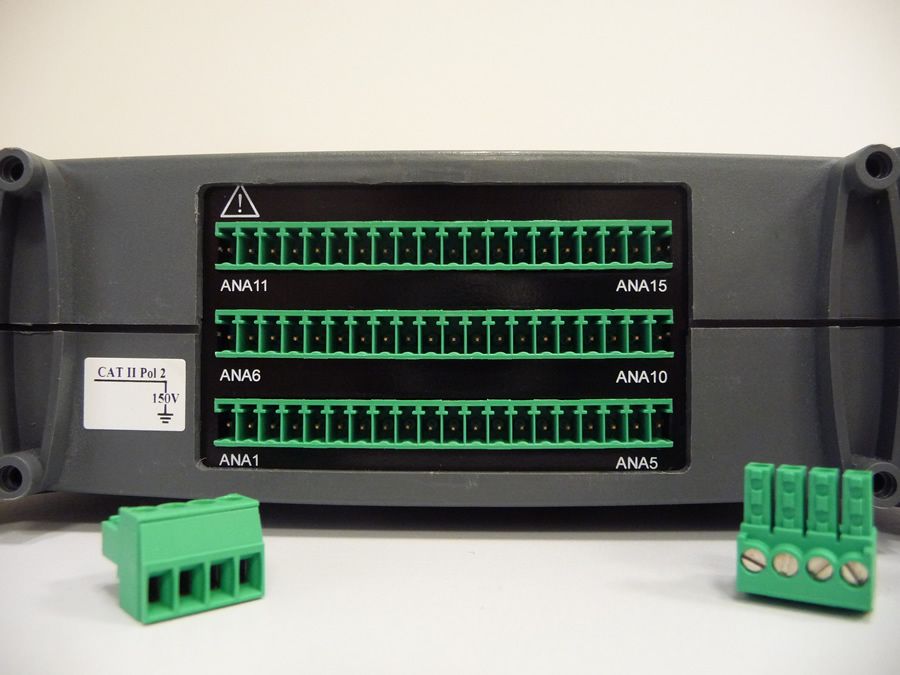

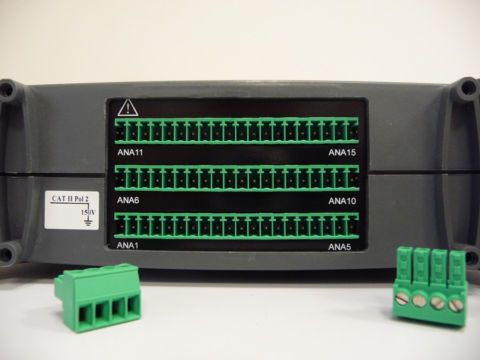

  • 4 limites par voie, 5 / 10 / 15 voies analogiques universelles avec 1 convertisseur A/N 24 bits par voie
  • Voies de calcul
  • 2 sorties analogiques (0 - 10 V)
  • 2 relais
  • 5 entrées/sorties TTL
  • 1 sortie 24 VDC (pour l’alimentation de 5 capteurs 4-20 mA)

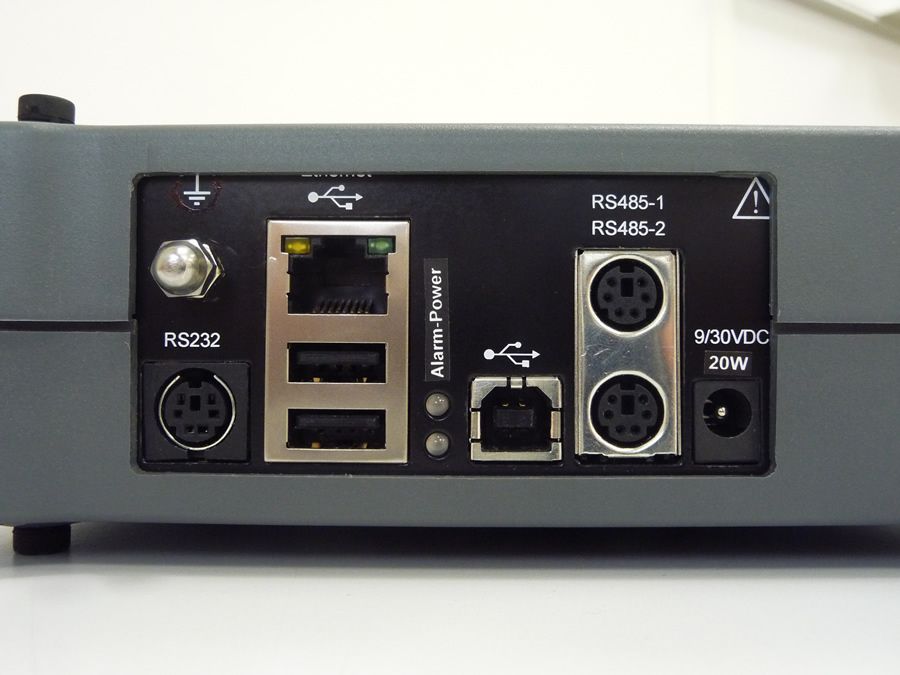

  • Communications: TCP/IP, USB, WIFI (point d’accès externe en option)



Performances et spécifications techniques en température @23°C ±5°C

L'exactitude est exprimée en % de la lecture + une valeur fixe.

Sondes résistives : Mesure

Capteur Etendue de mesure Résolution Précision haute / 1 an
(mode périodique)
Précision standard / 1 an
(mode périodique)
Précision basse / 1 an
(mode continu)
Pt50 (= 3851) -220°C à +850°C 0,01°C 0,008% L + 0,04°C 0,008% L + 0,07°C 0,008% L + 0,14°C
Pt100 (= 3851) -220°C à +850°C 0,01°C 0,008% L + 0,035°C 0,008% L + 0,06°C 0,008% L + 0,12°C
Pt100 (= 3916) -200°C à +510°C 0,01°C 0,008% L + 0,035°C 0,008% L + 0,06°C 0,008% L + 0,12°C
Pt100 (= 3926) -210°C à +850°C 0,01°C 0,008% L + 0,035°C 0,008% L + 0,06°C 0,008% L + 0,12°C
Pt200 (= 3851) -220°C à +850°C 0,01°C 0,008% L + 0,04°C 0,008% L + 0,07°C 0,008% L + 0,14°C
Pt500 (= 3851) -220°C à +850°C 0,01°C 0,008% L + 0,04°C 0,008% L + 0,07°C 0,008% L + 0,14°C
Pt1000 (= 3851) -220°C à +850°C 0,01°C 0,008% L + 0,035°C 0,008% L + 0,06°C 0,008% L + 0,12°C
Ni100 (= 618) -60°C à +180°C 0,01°C 0,008% L + 0,04°C 0,008% L + 0,07°C 0,008% L + 0,14°C
Ni120 (= 672) -40°C à +205°C 0,01°C 0,008% L + 0,04°C 0,008% L + 0,07°C 0,008% L + 0,14°C
Ni1000 (= 618) -60°C à +180°C 0,01°C 0,008% L + 0,04°C 0,008% L + 0,07°C 0,008% L + 0,14°C
Cu10 (= 427) -70°C à +150°C 0,01°C 0,2°C 0,3°C 0,55°C
Cu50 (= 428) -50°C à +150°C 0,01°C 0,008% L + 0,06°C 0,008% L + 0,08°C 0,008% L + 0,11°C

Thermocouples : Mesure

Capteur Etendue de mesure Résolution Précision haute / 1 an
(mode périodique)
Précision standard / 1 an
(mode périodique)
Précision basse / 1 an
(mode continu)
K -250 à -200°C
-200 à -120°C
-120 à 0°C
+0 à +1372°C
0,2°C
0,1°C
0,05°C
0,05°C
1,1% L + 1,9°C
0,12% L
0,04% L + 0,1°C
0,015% L + 0,1°C
(1,1% L + 1,9°C) * 1,79
(0,12% L) * 2,2
(0,04% L + 0,1°C) * 2
0,021% L + 0,2°C
(1,1% L + 1,9°C) * 3,85
(0,12% L) * 4,5
(0,04% L + 0,1°C) * 4
0,025% L + 0,4°C
T -250 à -200°C
-200 à -100°C
-100 à -0°C
+0 à +400°C
0,2°C
0,05°C
0,05°C
0,05°C
0,75% L + 1,25°C
0,13% L
0,55% L + 0,09°C
0,09°C
(0,75% L + 1,25°C) * 2
(0,13% L) * 2
(0,55% L + 0,09°C) * 2
0,18°C
(0,75% L + 1,25°C) * 4
(0,13% L) * 4
(0,55% L + 0,09°C) * 4
0,39°C
J -210 à -120°C
-120 à -0°C
+0 à +1200°C
0,05°C
0,05°C
0,05°C
0,8% L + 0,05°C
0,3% L + 0,08°C
0,1% L + 0,08°C
(0,8% L + 0,05°C) * 2
(0,3% L + 0,08°C) * 1,9
(0,1% L + 0,08°C) * 1,9
(0,8% L + 0,05°C) * 4
(0,3% L + 0,08°C) * 3,8
(0,1% L + 0,08°C) * 3,8
E -250 à -200°C
-200 à -100°C
-100 à -0°C
+0 à +1000°C
0,1°C
0,05°C
0,05°C
0,05°C
0,6% L + 1°C
0,76% L + 0,03°C
0,27% L + 0,07°C
0,15% L + 0,07°C
(0,6% L + 1°C) * 1,8
(0,76% L + 0,03°C) * 1,9
(0,27% L + 0,07°C) * 1,9
0,15% L + 0,13°C
(0,6% L + 1°C) * 3,6
(0,76% L + 0,03°C) * 3,7
(0,27% L + 0,07°C) * 3,7
0,15% L + 0,26°C
R -50 à +150°C
+150 à +550°C
+550 à +1768°C
0,5°C
0,2°C
0,1°C
1°C
0,4°C
0,5°C
2°C
0,9°C
0,9°C
4°C
1,9°C
1,5°C
S -50 à +150°C
+150 à +550°C
+550 à +1450°C
+1450 à +1768°C
0,5°C
0,2°C
0,1°C
0,1°C
1°C
0,4°C
0,45°C
0,6°C
2°C
0,8°C
0,8°C
1°C
4°C
1,6°C
1,6°C
1,8°C
B +400 à +900°C
+900 à +1820°C
0,2°C
0,1°C
0,9°C
0,65°C
1,8°C
1°C
3,8°C
1,95°C
U -200 à -100°C
-100 à +50°C
+50 à +600°C
0,05°C
0,05°C
0,05°C
0,25°C
0,15°C
0,15°C
0,45°C
0,25°C
0,2°C
0,85°C
0,55°C
0,4°C
L -200 à -40°C
-40°C à +900°C
0,05°C 0,2°C
0,17°C
0,3°C
0,22°C
0,55°C
0,35°C
C -20 à +300°C
+300 à +900°C
+900 à +2310°C
0,1°C
0,1°C
0,1°C
0,25°C
0,25% L + 0,15°C
0,4% L
0,55°C
0,25% L + 0,4°C
0,6% L
1,15°C
0,25% L + 0,95°C
1% L
N -240 à -190°C
-190 à -110°C
-110 à -0°C
+0 à +1300°C
0,2°C
0,1°C
0,05°C
0,05°C
0,8% L + 1°C
0,7% L + 1°C
0,17°C
0,15% L + 0,15°C
2% L + 3°C
(0,7% L + 1°C) * 2,1
0,2°C
0,1% L + 0,3°C
4% L + 6°C
(0,7% L + 1°C) * 4,2
0,4°C
0,08% L + 0,6°C
Platine -100 à +850°C
+850 à +1400°C
0,05°C
0,05°C
0,2°C
0,02% L + 0,1°C
0,3°C
0,028% L + 0,2°C
0,5°C
0,03% L + 0,4°C
Mo +0 à +1375°C 0,05°C 0,02% L + 0,1°C 0,02% L + 0,2°C 0,02% L + 0,4°C
NiMo/NiCo -50 à +400°C
+400 à +1410°C
0,05°C 0,35°C
0,25°C
0,45°C
0,3°C
0,55°C
0,45°C
D +0 à +310°C
+310°C à +1000°C
+1000 à +2315°C
0,1°C
0,05°C
0,05°C
0,3°C
0,3°C
0,04% L
0,5°C
0,3°C
0,06% L
1,6°C
0,9°C
0,1% L
G +0 à +50°C
+50 à +100°C
+100°C à +200°C
+200 à +300°C
+300 à 1400°C
+1400 à +2315°C
0,5°C
0,2°C
0,05°C
0,05°C
0,05°C
0,05°C
2,3°C
0,95°C
0,6°C
0,35°C
0,3°C
0,3% L
5,4°C
2,1°C
1,35°C
0,8°C
0,65°C
0,45% L
11,5°C
4,5°C
2,9°C
1,7°C
1,3°C
0,75% L

La précision est garantie pour une jonction de référence (JR) à 0°C.

Avec utilisation de la JR interne (sauf couple B), ajouter une incertitude supplémentaire à 0°C de ±0,5°C en précision haute ou standard et de ±0,8°C en précision basse.
Coefficient de température : < 5% de la précision /°C
Il est possible, couple B excepté, de choisir par programmation au clavier la localisation de la jonction de référence :
- Externe à 0°C
- Interne (compensation de la température des bornes de l'appareil)
- Par programmation de la température
- Externe sur mesure d’une voie

Performances et spécifications techniques en process @23°C ±5°C

Tension continue : Mesure

Calibre Gamme Précision haute / 1 an
(mode périodique)
Précision standard / 1 an
(mode périodique)
Précision basse / 1 an
(mode continu)
100 mV -100 mV à +100 mV 0,015% L + 3 µV 0,015% L + 7 µV 0,015% L + 15 µV
1 V -1 V à +1 V 0,015% L + 30 µV 0,015% L + 70 µV 0,015% L + 150 µV
10 V -10 V à +10 V 0,015% L + 300 µV 0,015% L + 700 µV 0,015% L + 1,5 mV
50 V -50 V à +50 V 0,015% L + 1 mV 0,015% L + 3 mV 0,015% L + 7 mV
100 V -100 V à +100 V 0,015% L + 3 mV 0,015% L + 7 mV 0,015% L + 15 mV

Impédance d’entrée :
10 MΩ ±10% jusqu’à 1 V
1 MΩ ±10% jusqu’à 100 V
Coefficient de température :
< 7 ppm /°C hors domaine de référence pour les calibres 100 mV et 1 V
< 15 ppm /°C hors domaine de référence pour les autres calibres

Courant continu : Mesure

Mesure avec ou sans alimentation de boucle

Calibre Gamme Précision haute / 1 an
(mode périodique)
Précision standard / 1 an
(mode périodique)
Précision basse / 1 an
(mode continu)
0-20 mA 0 mA à 20 mA 0,025% L + 6 µA 0,025% L + 13 µA 0,025% L + 30 µA
4-20 mA 4 mA à 20 mA 0,025% L + 6 µA 0,025% L + 13 µA 0,025% L + 30 µA

Avec shunt externe
Coefficient de température : < 25 ppm /°C hors domaine de référence

Résistance : Mesure

Calibre Gamme de mesure Précision haute / 1 an
(mode périodique)
Précision standard / 1 an
(mode périodique)
Précision basse / 1 an
(mode continu)
400 Ω 0 à 400 Ω 0,008% L + 10 mΩ 0,008% L + 20 mΩ 0,008% L + 40 mΩ
3600 Ω 0 à 3600 Ω 0,008% L + 100 mΩ 0,008% L + 200 mΩ 0,008% L + 400 mΩ
200 kΩ 0 à 200 kΩ 0,1% L + 5 Ω 0,3% L + 8 Ω 0,5% L + 10 Ω

Incertitude donnée en mesure en 4 fils
Détection automatique du schéma de connexion : 2, 3 ou 4 fils
En montage 2 fils, la mesure inclut les résistances de ligne.
En montage 3 fils, ajouter le déséquilibre des résistances de ligne.
Calibre 200 kΩ : fils courts ou blindés
Coefficient de température : < 20 ppm /°C hors domaine de référence

Fréquence et comptage : Mesure

Calibre Gamme Précision / 1an
10 kHz 1 Hz à 10 kHz 0,005% L

Coefficient de température : < 5 ppm /°C hors domaine de référence
Niveau de déclenchement : 1 V
Echelle en coup / min et Hz
Mesure sur sortie fréquence et contacts secs

Performances et spécifications techniques en process @23°C ±5°C

Sortie analogique

Calibre Gamme Précision haute / 1 an
(mode périodique)
Précision standard / 1 an
(mode périodique)
Précision basse / 1 an
(mode continu)
0-10 V 0 V à +10 V 0,02% L + 3 mV 0,02% L + 3 mV 0,02% L + 3 mV

Coefficient de température : < 5 ppm /°C hors domaine de référence

Fonctionnalités additionnelles

Vitesse de scrutation des voies Les FD 5 / 10 / 15 possèdent 3 fréquences de scrutation, liées à différents niveaux de précision. Les voies étant en acquisition synchrone, le nombre de voies scrutées puis enregistrées n’influe pas sur la fréquence d’échantillonnage.

Précision Fréquence Période d’échantillonnage Nombre d’échantillons / seconde / voie
Haute 4 Hz 240 ms 4 ech/s/ch
Normale 123 Hz 8,13 ms 123 ech/s/ch
Basse 470 Hz 2,13 ms 470 ech/s/ch
Voies de calcul Le logiciel embarqué permet de créer des voies de calcul soit issus de voies analogiques, soit des calculs conditionnels pour une exploitation avancée des données (traitement de données, statistiques, conditionnement).
Ces voies de calcul peuvent également être utilisées pour conditionner des évènements de sortie (relais, sorties analogiques).
Alarmes Chaque voie peut être configurée avec 4 niveaux d’alarmes. Ces alarmes sont enregistrées dans un fichier journal des évènements accessible aux utilisateurs autorisés.
Linéarisation Chaque voie peut être linéarisée pour appliquer une correction de capteur ou effectuer une mise à l’échelle.

Spécifications générales

Dimensions L x l x h 211,5 x 194,7 x 57 mm
Masse 800 g
Alimentation Bloc secteur 12 V – 800 mA
Interfaces de communication TCP/IP, USB, WIFI (point d’accès externe en option)
Mémoire Interne de 100000 valeurs
Externe sur clé USB
Externe sur carte SD

Spécifications environnementales

Domaine de référence 23°C ±5°C (HR : 45 à 75 % sans condensation)
Domaine nominal de fonctionnement -10 à 50°C (HR : 20 à 80 % sans condensation)
Conditions de stockage -30°C à +60°C
Altitude de fonctionnement 0 à 2000 m

Instrument :

FD5-5                    Module d’acquisition 5 voies universelles synchrones

Livré en standard avec :

  • Notice d’utilisation
  • Bloc d’alimentation secteur
  • Câble Ethernet croisé et câble USB
  • 5 borniers femelle 4 contacts
  • 1 bornier femelle 6 contacts
  • 1 connecteur MiniDIN 6 contacts
  • CD d’installation des pilotes et utilitaires

FD5-10                  Module d’acquisition 10 voies universelles synchrones

Livré en standard avec :

  • Notice d’utilisation
  • Bloc d’alimentation secteur
  • Câble Ethernet croisé et câble USB
  • 10 borniers femelle 4 contacts
  • 1 bornier femelle 6 contacts
  • 1 connecteur MiniDIN 6 contacts
  • CD d’installation des pilotes et utilitaires

FD5-15                 Module d’acquisition 15 voies universelles synchrones

Livré en standard avec :

  • Notice d’utilisation
  • Bloc d’alimentation secteur
  • Câble Ethernet croisé et câble USB
  • 15 borniers femelle 4 contacts
  • 1 bornier femelle 6 contacts
  • 1 connecteur MiniDIN 6 contacts
  • CD d’installation des pilotes et utilitaires

Modules esclaves :

FD5-5S                  Boitier secondaire 5 voies universelles synchrones

FD5-10S                Boitier secondaire 10 voies universelles synchrones

FD5-15S                Boitier secondaire 15 voies universelles synchrones

Accessoires :

ATFD20                 Valise de rangement

FD-WIFI                Point d’accès WIFI

ETIIPLE                 Routeur VPN Ethernet

ETIIPLG123G         Routeur 3G / GPRS, Ethernet / RS 485-232 sécurisé par VPN

ETIANT200             H90 antenne magnétique quadri bandes, longueur câble : 1500 mm

Logiciel et modules additionnels :

VISULOGTM           Logiciel de supervision temps réel 32 bits version light – 1 licence

VISULOGTM-ETAL  Logiciel de supervision temps réel 32 bits version light – 1 licence

+ Module étalonnage

VISULOGTM-PHARMA   Logiciel de supervision temps réel 32 bits version light – 1 licence

+ Module de gestion avancée des droits d’accès et conformité 21 CFR Part 11

VISULOGTM-ETAL-PHARMA       Logiciel de supervision temps réel 32 bits version light – 1 licence

+ Module étalonnage

+ Module de gestion avancée des droits d’accès et conformité 21 CFR Part 11

Licences logiciels :

LIC VISU TM          Licence supplémentaire VISULOGTM

LIC VISU TM ETAL  Licence supplémentaire VISULOGTM avec module optionnel ETAL

LIC VISU TM PHARMA   Licence supplémentaire VISULOGTM avec module optionnel PHARMA

LIC VISU TM ETAL PHARMA      Licence supplémentaire VISULOGTM avec modules optionnel ETAL et PHARMA

Certification :

QMA11EN              Certificat de calibration COFRAC

Information de transport :

Dimensions sans emballage        211,5 x 194,7 x 57 mm

Poids                     800 g

Product Description Release Type
Driver USB pour FD5

Pilote USB

2.11.15.0 exe
FD 5 / 10 / 15

Notice commerciale

pdf
FD 5 / 10 / 15

Manuel d’utilisation (DE – ES – IT)

NTA47237-610A8 (DE-ES-IT) pdf
FD 5 / 10 / 15

Manuel d’utilisation

NTA47237-300A8 FR-GB pdf
FD 5S / 10S / 15S

Manuel d’utilisation (Module Esclave)

NTA47247-310A3 (FR-GB) pdf
FD 5S / 10S / 15S

Manuel d’utilisation (Module Esclave DE-ES-IT)

NTA47247-610A3 (DE-ES-IT) pdf
FD Soft

Convertisseur des données cryptées pour FD 5 / 10 / 15

1.3 exe
FD-BAT

Manuel d’utilisation du module batterie

03/2014 pdf
VISULOG

Manuel d’utilisation

NTA47205-000C 04 / 2015 pdf
VISULOG F.26

Logiciel de supervision/étalonnage/enregistrement/traçabilité.

Compatible jusque windows 10

F26 exe
Visulog F29

Logiciel de supervision/étalonnage/enregistrement/traçabilité

Compatible jusque windows 10

F29 exe
VISULOG WEB

Logiciel pour accès distant à VISULOG

1.5B exe
