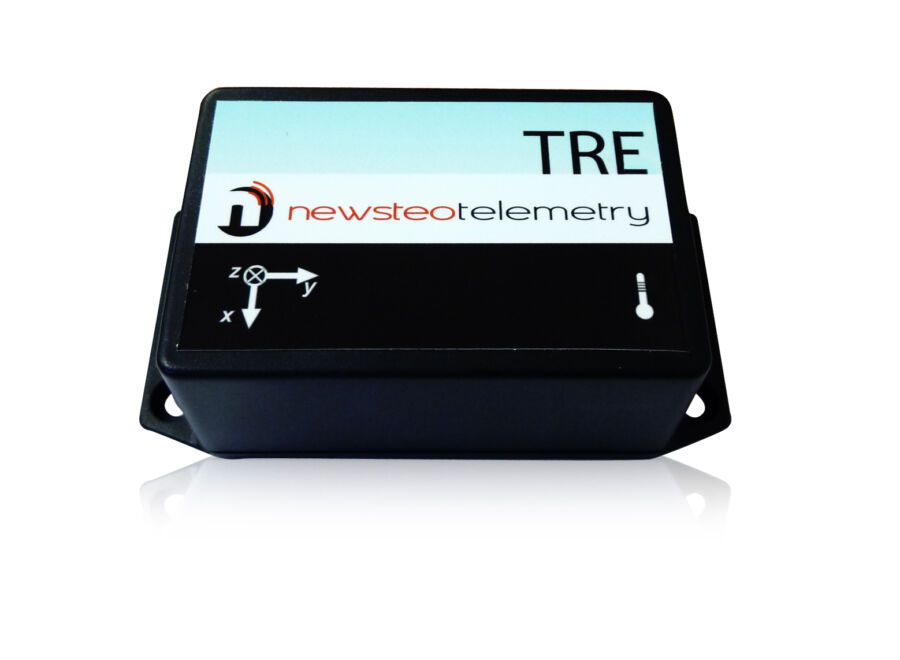

TRE38-001

picto fleche enregistreur de choc, température, humidité, luminosité

  • Gamme de mesure :
    • -16g à +16g
    • -40°C à 85°C
    • 0 à100% HR
    • 0 à 220 lux
  • Précision :
    • 0.5g
    • ±0.20°C pour (0… 60°C)
    • ±1.8% HR
    • ±30 lux à 90° d’incidence

Certification : CE

Poser une question
Etre rappelé par un conseiller

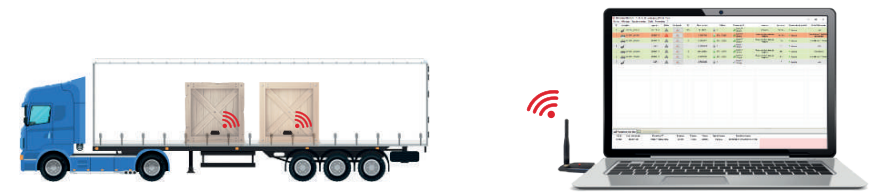

Le TRE38 permet de mesurer, d'enregistrer les conditions de transport d'une marchandise et retrace les chocs, les variations de température, d'humidité, ainsi que de luminosité.

Il horodate chacun des évènements. Les données sont téléchargées et analysables sur PC.

Le TRE38 peut s'utiliser en deux modes distincts :

  • Live/Record (enregistrement) : Avant d'envoyer le colis, l'utilisateur active le mode ''record''. Dès l'activation, le TRE enregistre les valeurs dans sa mémoire. Il est possible de lire les données enregistrées à l'aide de RF Monitor. A la fin du transport, l'utilisateur arrête l'enregistrement et peut extraire les données en mémoire.
  • Monitoring (applications de surveillance en temps réel) : Le TRE envoie en temps réel les données mesurées vers le PC. Si la communication ne peut se faire, le logger enregistre les données en mémoire, et les envoie dès que la connexion est possible.

Un mode silence peut être utilisé dans le cadre du transport aérien. Dans ce cas, pour retrouver les données enregistrées, il sera nécessaire d'utiliser la fonction ''trouver les produits en mode silence'' à l'aide du logiciel RF Monitor.

Il est équipé de :

  • Boitier IP65
  • Antenne interne
  • Alimentation Pile 1 A Lithium
Accéléromètre Température Humidité Luminosité
TRE38 -16g à +16g sur 3 axes -40°C à 85°C 0… 100% HR 0 à 220 Lux



Capteur de choc 1 accéléromètre qui mesure sur 3 axes (XYZ)
Gamme de mesure Choc : -16g à +16g sur chaque axe

Seuil mini. : -1g à +1g sur chaque axe (XYZ)
Résolution 14 bits – 3.9 mg
Précision sur 25°C ±0.5g de -16g à +16g (sans résonance)

Si le choc est trop élevé sur cette plage, le TRE à 16g, et enregistrera la mesure.
Bruit 65 mg
Calibration Calibration effectuée en usine par le fabricant
Dérive de la précision Dérive possible sur 10mg/an sur chaque axe pendant 4 ans. Non garantie après 4 ans.
Bande passante 1600 Hz
Capteur de température
Gamme de mesure -40°C à 85°C
Précision ± 0.2°C pour (0… 60°C)
Résolution 0.015°C
Temps de réponse <10 secondes
Dérive à long terme <0..05K / an
Capteur d’humidité
Gamme de mesure 0… 100% HR
Précision ± 1.8% HR (0… 80% HR) à 23°C
Résolution 0.003% HR
Point de rosée max 80°C
Temps de réponse <10secondes
Dérive à long terme <0.5% HR / an
Capteur de luminosité
Gamme de mesure 0 à 220 lux
Précision ± 30 lux à 90° d’incidence
Résolution 8 bits
Temps de réponse <0.1s

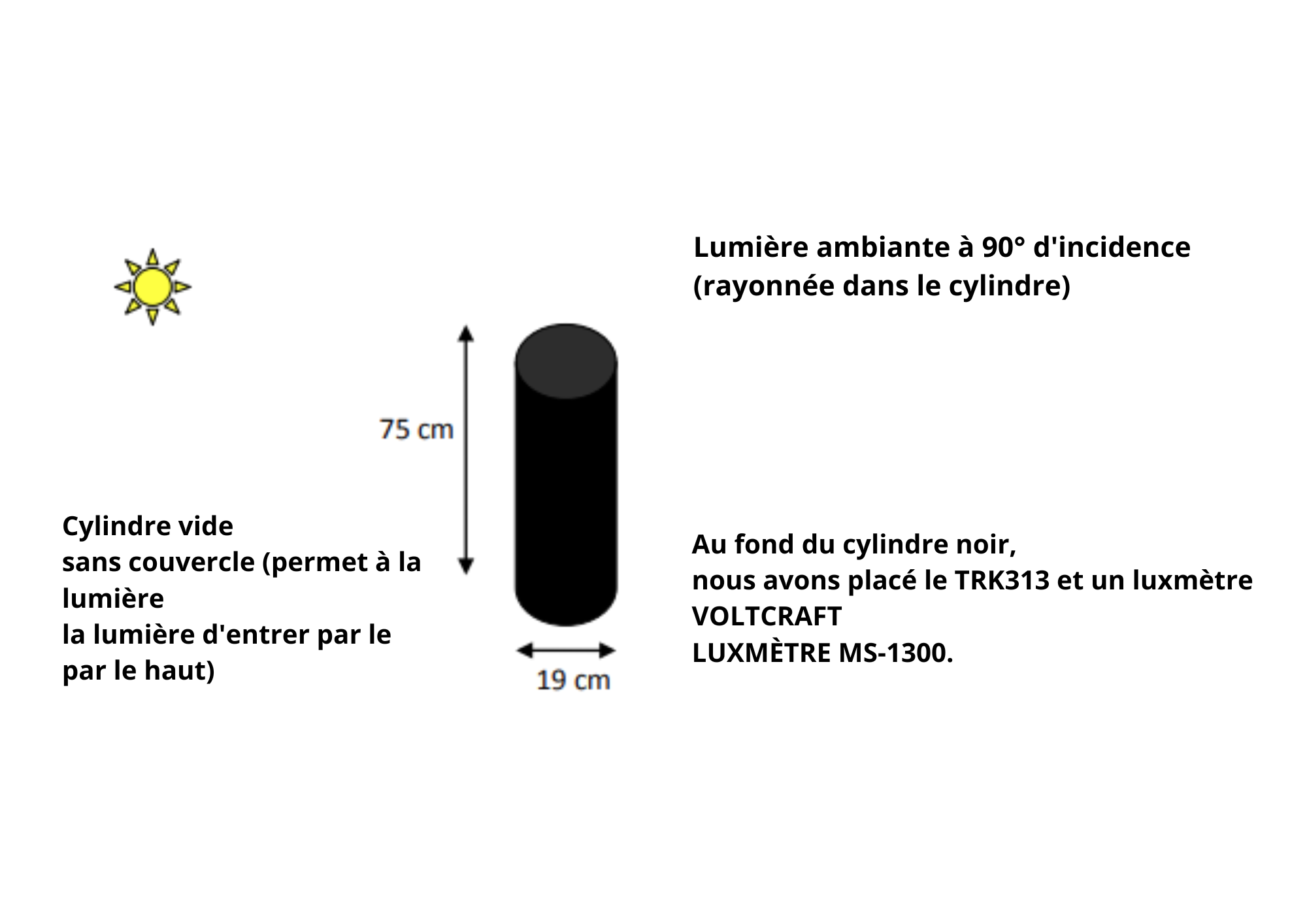

Calibration Voir ci-dessous



RTC Horloge en temps réel intégrée pour l’horodatage des mesures

Résolution : 1s

Dérive maximale : 2 minutes / mois à 25°C

L’heure est réglée en production
Plage de température de fonctionnement -40°C à 60°C avec des piles au lithium,

-10°c à 60°C avec des piles alcalines

Plage de température recommandé pour maximiser l’autonomie du produit : +5°C à 35°C
Mémoire flash 16 Mbits flash, soit 129 000 blocs de mesures (les chocs prennent 2 blocs)

Par exemple, il permet dans une campagne de mesure unique de 2 ans :

-          1 mesure d’inclinaison et de température toutes les 15 minutes (70 080 enregistrements)

-          29 000 enregistrement de chocs
Communication sans fil Fonctionne sur la bande ISM, appareil à courte portée

Cet appareil est conçu pour le marché européen (utilise la bande 868MHz)
Antenne Antenne interne
Portée 100 mètres en espace libre
ILS Capteur magnétique pour les actions de l’utilisateur :

-          Réveil du produit en mode hibernation

-          Prise d’une mesure en dehors de la fréquence de mesure définie





Couleur Noir
Matériel Plastique
Caractéristique du boitier Le boitier intègre 2 trous pour la fixation sur un mur ou à l’intérieur d’un colis

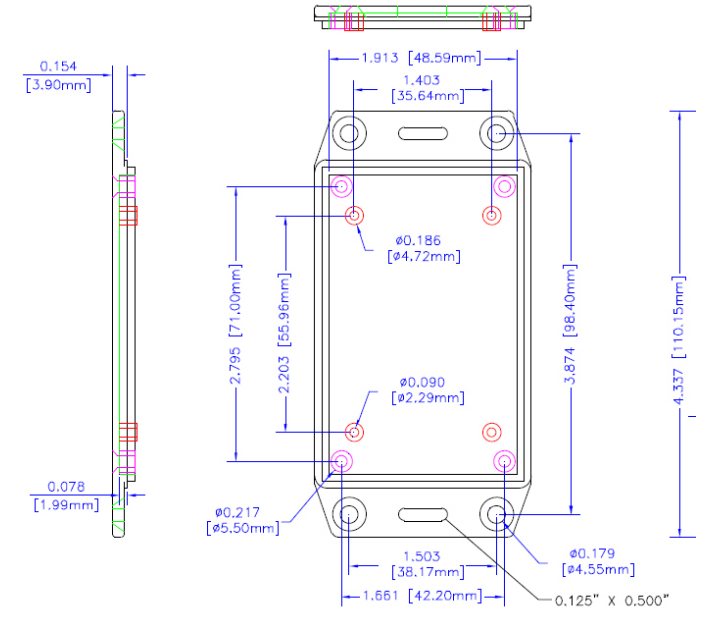

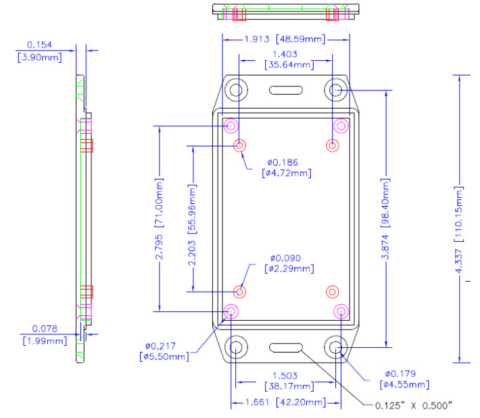

Dimensions
Sans couvercle à bride Avec couvercle à bride
Longueur 84.80 mm 110.15 mm
Largeur 56 mm 56.20 mm
Hauteur 22 mm 26.2 mm
Poids Environ 160g (piles au lithium incluses)
Niveau IP IP54
