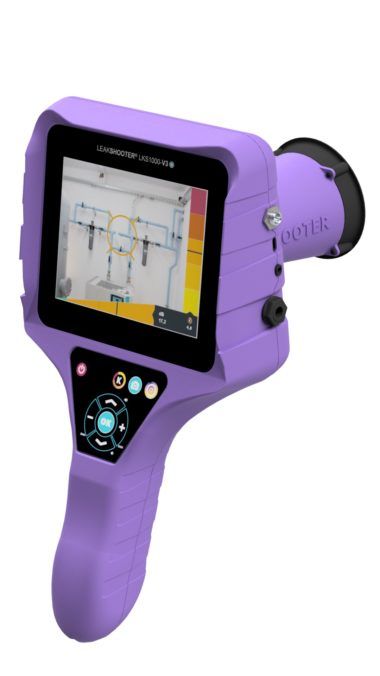

LKS 1000

picto fleche Caméra ultrasonore de visualisation de fuites d’air comprimé, de vapeur, de gaz sous pression et de vide

Découvrez un nouveau concept inédit vous permettant d’Entendre, Voir, Mesurer, Photographier les fuites ! Le LEAKSHOOTER LKS 1000 révolutionne la manière de détecter les fuites d’air comprimé, de vapeur, de gaz sous pression et de vide et les défauts électriques !

Poser une question
Etre rappelé par un conseiller

L’air comprimé est une énergie chère dont 20 à 40% se perdent dans les fuites.
La systématisation de la chasse aux fuites permet donc d’importantes économies d’énergie.
Filmez, visualisez et photographiez la localisation précise des fuites d’air comprimé, de vapeur, de gaz sous pression et de vide grâce au LEAKSHOOTER LKS1000 V.2.

Plus besoin de passer des heures avec un casque sur la tête à essayer de détecter des fuites à l'oreille. Comme en thermographie infrarouge, inspectez votre réseau à l'aide du LEAKSHOOTER :

  • Avec caméra embarquée sur cône de réception
  • Gain ajustable de 50 dB à 110 dB pour tous types d’environnement
  • Batterie Li-Ion rechargeable avec autonomie de 5-6 heures
  • Capteur ultrason interne 40 kHz, avec possibilité de mesure de 34 kHz à 46 kHz
  • Bande passante audio de 2.5 kHz avec casque antibruit Stéréo
  • Mode utilisation sans caméra (économie d’énergie)
  • Valeurs MAX et RMS sur barre graphe couleur
  • Mire dynamique temps réel montrant l’endroit de la source ultrasonore
  • Photos BMP (environ 1000 en mémoire),avec liaison USB pour déchargement sur PC

Extrêmement sensible il permet de trouver toutes les fuites, y compris les plus petites, jusqu’à celles qui ne sont pas plus grandes que la taille d’une aiguille de seringue à une distance de 15 mètres. La détection des fuites est possible dans tous les types d’environnements industriels grâce à la possibilité de réglage du gain de l’appareil permettant de filtrer tous les bruits indésirables.

LKS1000_no-leakLKS1000_around-a-small-leakLKS1000_targeting-a-small-leakLKS1000_near-a-big-leakLKS1000_targeting-a-big-leak
Pas de fuiteProximité d'une petite fuiteFace à une petite fuiteProximité d'une fuite importanteFace à une fuite importante

Le LEAKSHOOTER LKS1000 V.2 s’utilise comme une caméra. A proximité d’une fuite, apparaît sur le grand écran couleur une cible dynamique jaune. La cible passe au rouge et se resserre tandis qu’elle approche de la source de la fuite. Un bargraphe situé au bas de l’écran accompagne et facilite la recherche.
En face de la source une croix apparaît au centre de la cible. Il est alors possible de photographier et d’enregistrer l’emplacement précis de la fuite.

Utilisable dans de nombreuses applications industrielles :

  • Fuite d’air comprimé
  • Fuite de gaz en pression (oxygène, argon, azote….)
  • Fuite de vide (gaz en dépression)
  • Test de fonctionnement des purgeurs vapeurs (accessoire optionnel)
  • Détection des problèmes sur roulements (accessoire optionnel)
  • Défaut électrique de type corona, décharge partielle, cheminement…
  • Défaut d’étanchéité (transparence acoustique) avec émetteur ultrason

Chaque photo est numérotée, horodatée et présente la valeur précise en dB RMS du niveau de fuite.
Les photos sont transférables directement sur PC via un câble USB (fourni),prêtes à être jointes au rapport d’inspection. La recherche visuelle de la fuite peut être complétée par une détection sonore classique à l’aide d’un casque audio professionnel (fourni) qui se branche directement sur l’appareil.
Les accessoires disponibles pour le LEAKSHOOTER LKS1000 V.2 permettent de l’utiliser pour d’autres applications que la chasse aux fuites :

LKS1000_LKSFLEXPour la détection dans les endroits difficilement accessibles, équipées d’un capteur ultrasonore :
LKSFLEX, Canne flexible 400 mm
LKSFLEX1500, Canne flexible 1500 mm

LKS1000_LKSPROBE



Pour le contrôle des purgeurs vapeur et des roulements :
LKSPROBE, Pointe de touche ultrasonore
LKS1000_Dome







Pour le contrôle d’étanchéité :
LKSDOME, Générateur ultrasonore avec 13 émetteurs



LKS1000_cover





Pour la protection du LKS1000 V.2 :
LKSCOVER, Housse de protection avec sangle de portage

Capteur

Sensibilité Détecte une fuite de 0,1 mm de diamètre sous 3 bars à environ 20 m
Cible dynamiqueCarré + Croix rouge sur fuite importante
Carré + Croix jaune sur fuite faible
MesureRMS dB réel et max RMS
TypeType ouvert -  - Fréquence centrale 40 kHz ±1 kHz
Largeur de bande±2 kHz à 6 dB
Etendue de mesure34 kHz à 46 kHz - Mélangeur de fréquence ajustable
GainAjustable de 50 dB à 110 dB pour tous types d’environnement

Autres entrées / sorties

Types1 sortie jack audio (signal hétérodyne sur 0-2,5 kHz) pour casque d’écoute LKS EAR
1 entrée jack pour capteur externe
CasqueVolume réglable de 0 à 10

Spécifications générales

Dimensions L x l x h230 x 100 x 70 mm
Masse580 g pour le LKS 1000
3,9 kg avec la mallette et les accessoires
EcranAfficheur LCD couleur 3.5", 320 x 240 pixel
AlimentationType : Batterie Li-Ion rechargeable
Autonomie : 6 heures
Interfaces de communicationUSB, câble fourni
Mémoire1000 photos (format BMP) horodatées transférables sur PC directement par USB

Spécifications environnementales

Domaine nominal de fonctionnement-10 à 50°C
Indice de protectionIP54 selon EN60529

Sécurité

Conformité CEMCEM 2004/108/CE: EN61000-6-4 & EN61000-6-2

Instrument :

LKS 1000               Caméra de détection ultrasonore Leakshooter V.2

Livré en standard avec :

  • LKS CASE, mallette de transport Aluminium
  • LKS EAR, casque d’écoute antibruit stereo pro avec câble jack (SNR 31)
  • LKS POWER, chargeur universel pour batterie interne
  • LKS USB, câble USB pour PC
  • LKS PC viewer, logiciel PC fourni sur CD pour Windows XP/Vista/7
  • LKS MANUAL, manuel d’utilisation





Accessoires :

LKS FLEX             Canne flexible portable 400 mm

LKS FLEX1500     Canne flexible portable 1500 mm

LKSPROBE           Pointe de touche ultrasonore pour le contrôle des purgeurs vapeur et l'écoute des roulements

LKSDOME             Emetteur ultrason

LKSCOVER           Housse de transport

Information de transport :

Dimensions           230 x 100 x 70 mm hors emballage

Poids                    580 g pour le LKS 1000

3,9 kg avec la valise et les accessoires
