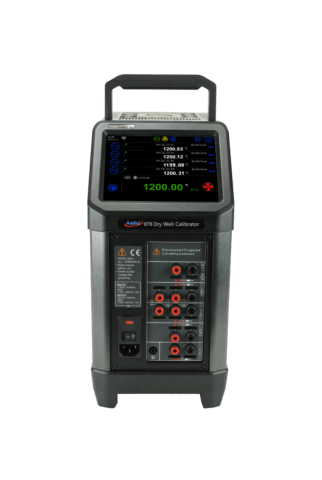

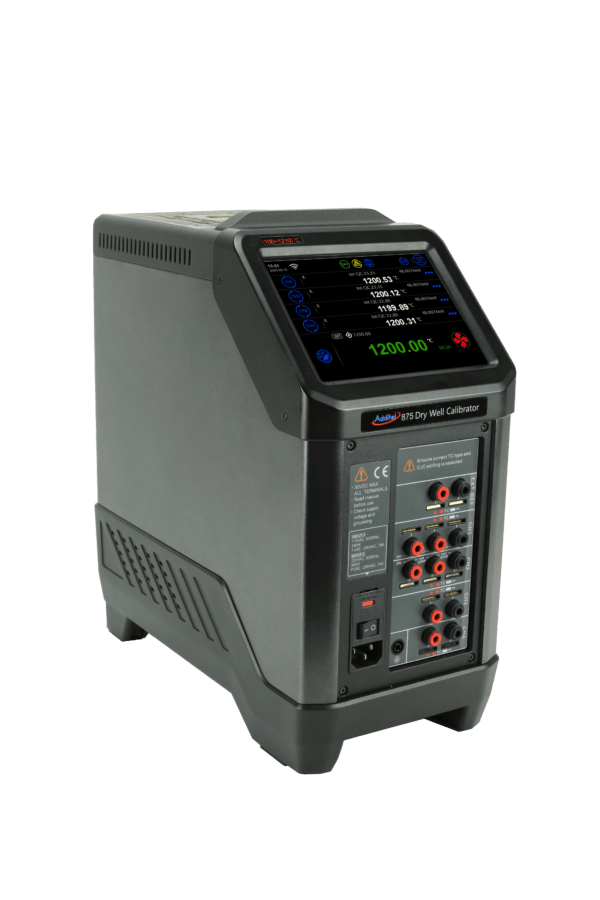

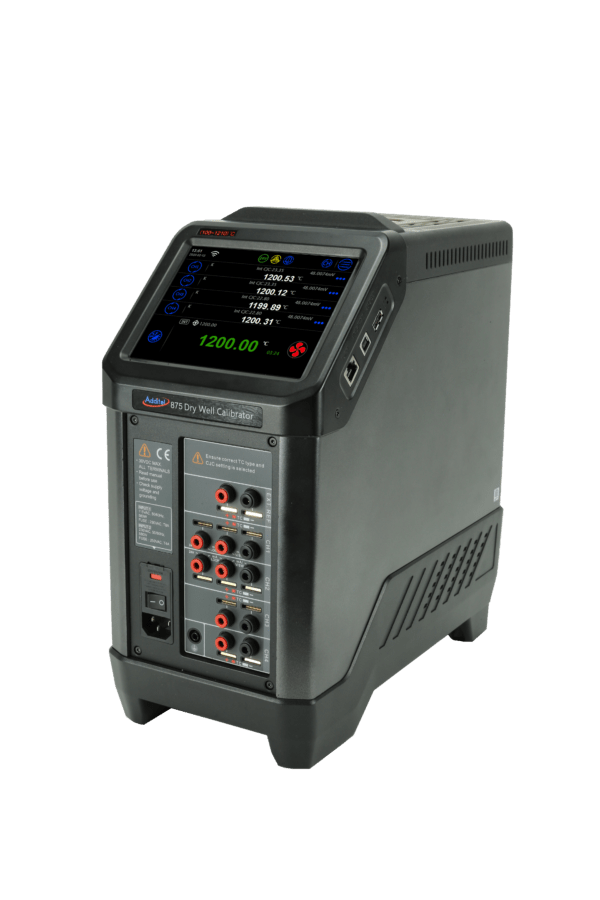

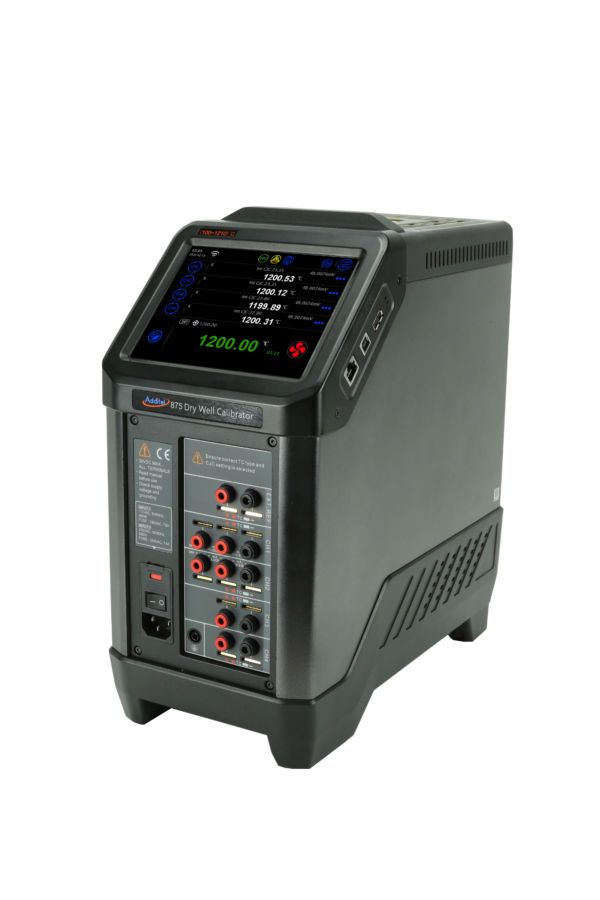

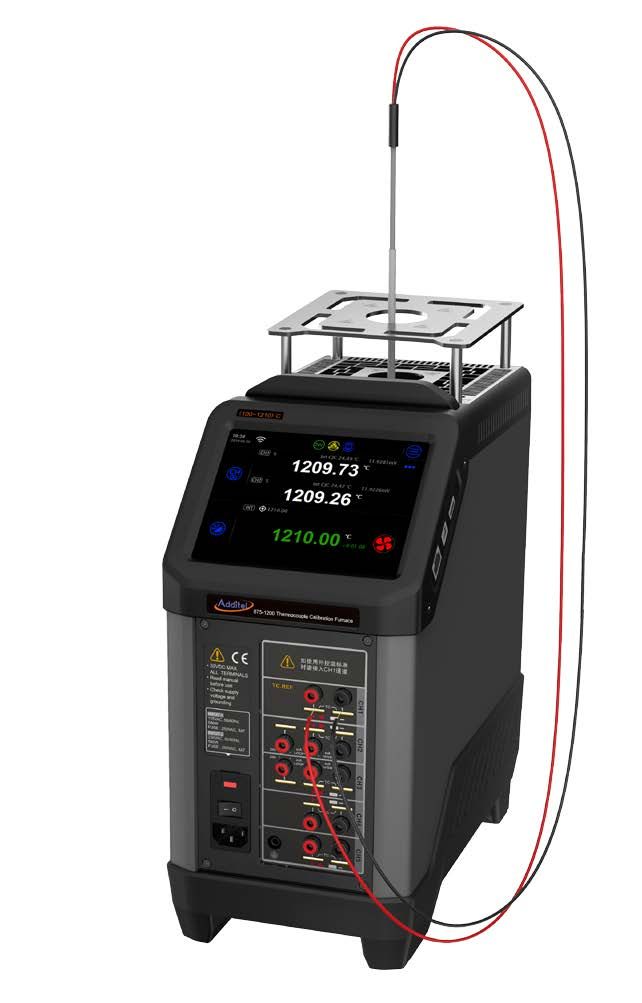

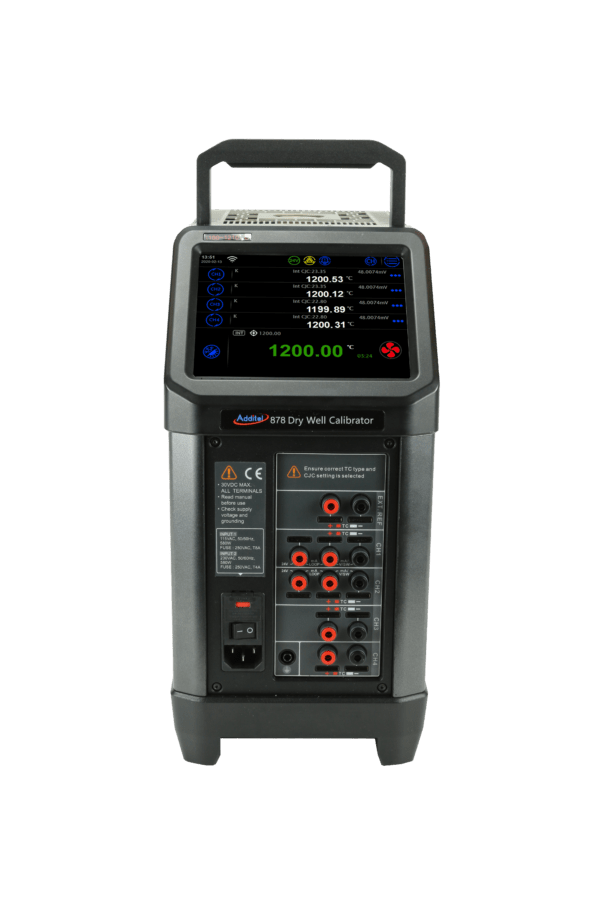

ADT875-1210 et ADT878-1210: fours haute température

picto fleche Four haute température : 1210 degres; conçu pour l'étalonnage des thermocouples

ADT875-1210 et ADT878-1210: fours haute température - ADT875 1210 - AOIP
De 100 à 1210 degrés
  • Four haute température permettant un contrôle de la température de 100 ° C à 1210 ° C
  • Deux modèles au choix:
  • Four de Référence (ADT878) et standard (ADT875)
  • Précision de mesure sur l’afficheur : ± 1,5 ° C (ADT878)
  • Stabilité de ± 0,1 ° C
  • 4 voies de mesure intégrées (option PC)
  • L’option Etalonnage de process fournit une lecture multivoies pour les TC, les Switches de température et transmetteurs, y compris la documentation des tâches et la communication HART
  • Fonction d’auto-étalonnage
  • Portable, robuste et rapide à monter à température
  • Fonction d’auto étalonnage (option PC)
  • Contrôle de température multizone
  • Contrôle de capteur interne et externe (option PC)
  • Inserts interchangeables métalliques

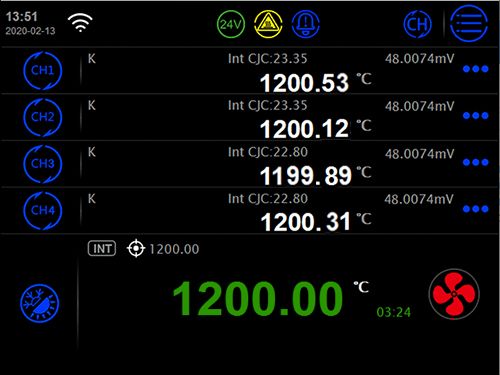

  • Écran tactile couleur; communication Wi-Fi et Bluetooth
  • Étalonnage accrédité ISO 17025 avec données incluses Technologie en instance de brevet

Poser une question
Etre rappelé par un conseiller

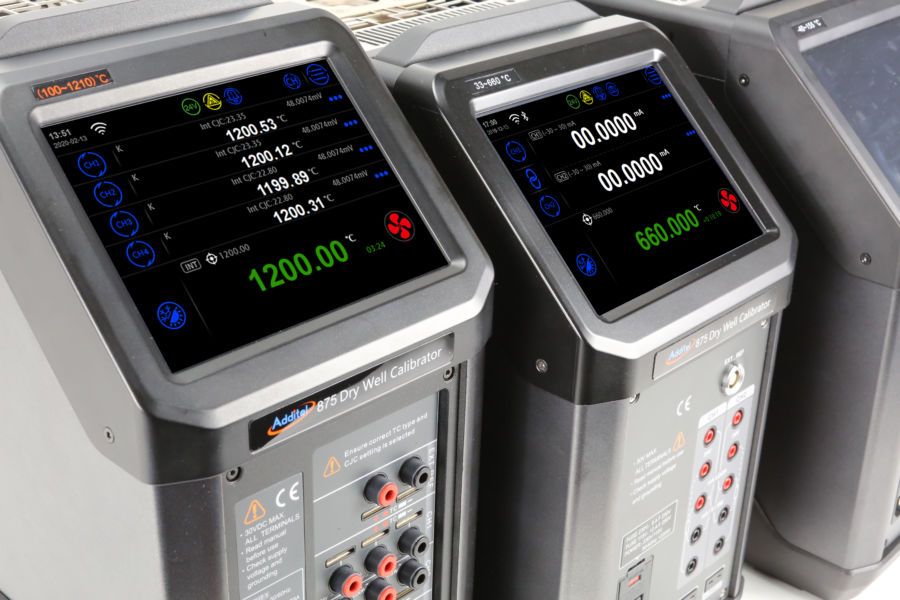

APERÇU du four haute température

C'est précisément parce que nous comprenons les nombreux défis associés au travail d'étalonnage des thermocouples que  nous avons décidé d’ajouter à notre gamme les fours d'étalonnage de thermocouple ADT875-1210 et ADT878-1210.

Avec une stabilité et une uniformité inégalées et un calibrateur de process intégré en option, l'étalonnage des thermocouples n'a jamais été aussi simple.

Avec deux unités distinctes au choix, les fours ADT875-1210 et ADT878-1210 comprennent un contrôle de température multizone breveté qui fournit une source de chaleur de qualité   inégalée, très stable et uniforme pour vous assurer d'obtenir les meilleurs résultats possibles à partir d'un investissement modeste. Avec des inserts métalliques interchangeables, les utilisateurs ont la flexibilité nécessaire pour entretenir une grande variété d'UUT et la durabilité qu'ils attendent de Additel. Les ADT875-1210 et ADT878-1210 peuvent être achetés avec ou sans notre électronique de calibrage de processus intégrée pour offrir une flexibilité aux clients qui ont besoin de la meilleure source de chaleur à 1200 ° C sur le marché.

Si le travail d'étalonnage et / ou de vérification des thermocouples fait partie de votre charge de travail, vous ne voulez pas manquer sur cette opportunité d'économiser un temps précieux et de l'argent avec ces meilleurs fours Additel.

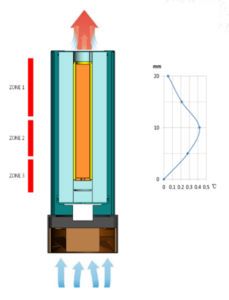

  • Contrôle de la température

Les fours d'étalonnage de thermocouples Additel ADT875 et ADT878 ont été conçus avec une manière unique et innovante de contrôler la température et les gradients de température. Nous aimons l'appeler «Advanced Adaptive Control». Cette nouvelle fonctionnalité de conception intègre notre technologie de contrôle de soufflerie en instance de brevet avec le contrôle de température impressionnant à 3 zones d'Additel pour offrir la meilleure uniformité et stabilité possible.

Chaque ADT875 et ADT878 est testé et étalonné dans le laboratoire accrédité d'Additel (Brea, CA) pour s'assurer que chaque unité est prête à fonctionner lorsque l'utilisateur ouvre l'emballage. Le certificat d'étalonnage accrédité inclus fournit des données relatives à la précision, la stabilité et l'uniformité pour aider à fournir encore plus de confiance dans les tests et l'étalonnage de chaque four d'étalonnage de thermocouple ADT875 et ADT878.











  • Electronique de process

Les ADT875 et ADT878 peuvent être commandés avec l'option Process Calibrator (PC) d'Additel. L'option Process Calibrator combine les nombreuses fonctionnalités présentes dans un appareil de mesure de thermocouple et un calibrateur de process avec les fours d'étalonnage ADT875 et ADT878.

Cette option unique comprend les connecteurs Quick-Push brevetés d'Additel qui acceptent pratiquement tous les types de connexion TC. L'option Process comprend également la possibilité de mesurer un thermocouple étalon de référence et jusqu'à 4 voies de test. Les voies1 et 2 peuvent mesurer mA, tension, effectuer des tests de thermostats et fournir une source de 24 V CC pour la boucle . En plus de ces fonctions de mesure, l'option de process offre une capacité de documentation complète pour créer des tâches, enregistrer les résultats «as found» et «as left»(apres ajustage) et les communications HART pour un étalonnage de transmetteur simplifié.

La fonction de capture instantanée permet aux utilisateurs de capturer toutes les informations affichées sur l'écran en touchant simplement l'écran. Cet add-on optionnel permet l'enregistrement des données de toutes les voies à l'aide de nos fonctions de pas automatique et de rampe.

  • Utiliser votre sonde étalon comme référence et comme régulation de la température du four.

En utilisant l'option de référence externe, les utilisateurs peuvent choisir de contrôler le point de consigne du four à l'aide d'une sonde de contrôle externe, ce qui contribue à réduire les incertitudes. La fonction de sonde de contrôle externe facilite également la fonction d'auto-étalonnage pratique!



Caractéristiques

Spécifications Affichage

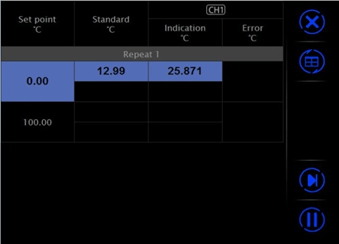

tâche

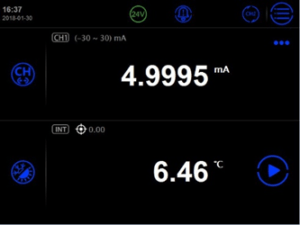

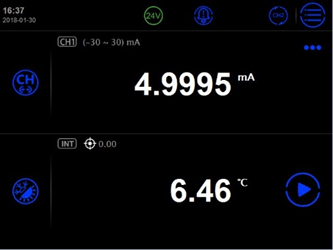

Mesure courant

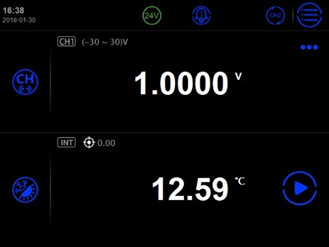

Mesure tension







Spécifications Affichage 1 Affichage 2

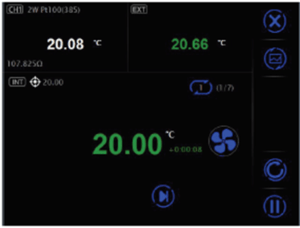

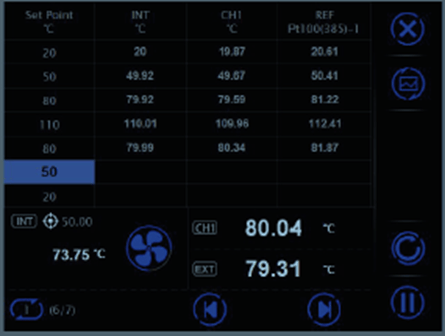

Auto-step
Utilisation à distance

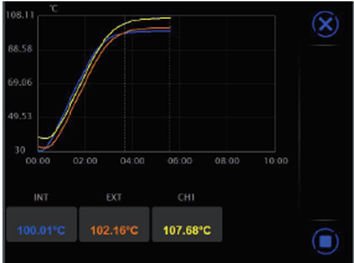

Enregistrement de données



Spécifications Affichage 1 Affichage 2
Auto-step
Utilisation à distance
Enregistrement de données

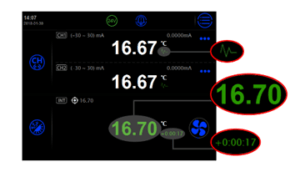

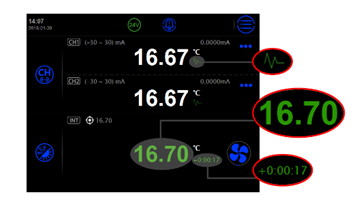

Indicateur de stabilité

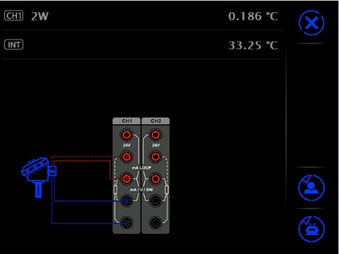

Instructions de connexion











Spécifications Affichage Application
Test sondes (Référence externe)
Test TC

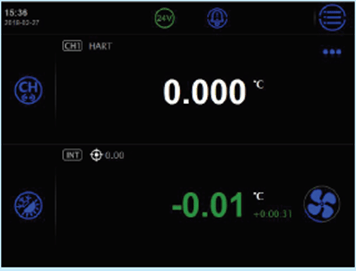

Test transmetteur de température

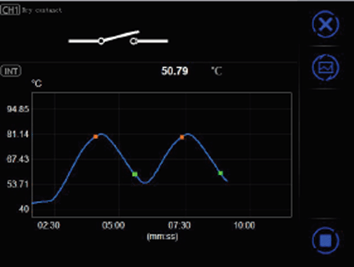

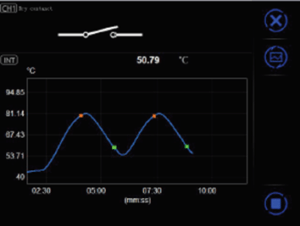

Test de switch

Caractéristiques du four haute température

Spécifications générales
875-1210 878-1210 [1]
Plage de température

100 ° C à 1210 ° C

Précision d'affichage ± 1,2 ° C à 100 ° C ± 1,0 ° C à 100 ° C
± 1,2 ° C à 300 ° C ± 1,0 ° C à 300 ° C
± 1,2 ° C à 600 ° C ± 1,0 ° C à 600 ° C
± 1,6 ° C à 900 ° C ± 1,2 ° C à 900 ° C
± 2,0 ° C à 1210 ° C ± 1,5 ° C à 1210 ° C
Stabilité ± 0,1 ° C
Uniformité axiale (zone de 20 mm) ± 0,6 ° C à 100 ° C ± 0,4 ° C à 100 ° C
± 1,2 ° C à 300 ° C ± 0,8 ° C à 300 ° C
± 1,5 ° C à 600 ° C ± 1 ° C à 600 ° C
± 1,5 ° C à 900 ° C ± 1 ° C à 900 ° C
± 1,5 ° C à 1210 ° C ± 1 ° C à 1210 ° C
Uniformité radiale ± 0,2 ° C à 100 ° C ± 0,2 ° C à 100 ° C
± 0,3 ° C à 300 ° C ± 0,3 ° C à 300 ° C
± 0,4 ° C à 600 ° C ± 0,4 ° C à 600 ° C
± 0,8 ° C à 900 ° C ± 0,6C à 900 ° C
± 1 ° C à 1210 ° C ± 0,8 ° C à 1210 ° C
Effet de charge ± 0,5 ° C
Conditions environnementales Précision garantie de 8 ° C à 38 ° C
0 ° C à 50 ° C, 0% à 90% HR sans condensation,
3000 Mm d'altitude pour un fonctionnement normal
Conditions de stockage -20 ° C à 60 ° C

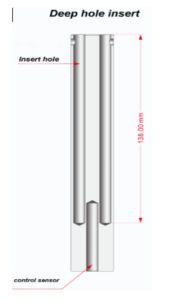

Profondeur d'immersion Inserts de style XR = 138 mm (5,43 ")

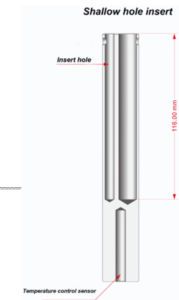

Inserts de style XS = 116 mm (4,57 ") seulement pour ADT 875
(voir  les informations de commande pour plus de détails sur les inserts)
Diamètre externe  - OD 24,8 mm (0,98 pouces)
Vitesse de montée  50 min: 23 ° C à 1210 ° C
Vitesse de descente 50 min: 1210 ° C à 300 ° C 50 min: 300 ° C à 50 ° C 55 min: 1210 ° C à 300 ° C 55 min: 300 ° C à 50 ° C
Temps typique de stabilité 15 minutes
Résolution 0,01 ° C
Unités ° C, ° F et K
Afficheur Écran tactile couleur de 6,5 pouces (165 mm)
Taille (H x L x P) 345 x 170 x 330 mm (13,6 x 6,7 x 13,0 pouces)
Masse 10,6 kg (23,4 livres)
Alimentation 115 V AC (± 10%) ou 230 V AC (± 10%), commutable, 45-65 Hz, 580 W
Essais mécaniques Vibration: 2 g (10-500 Hz), 30 min pour 2 côtés
Impact: 3 *4 g
Test de chute: 500 mm (19,6 pouces)
Communication USB A, USB B, RJ45, WiFi, Bluetooth
Langues Anglais, chinois, japonais, russe, allemand
Garantie 1 année
[1] Les spécifications 878-1210 nécessitent l'utilisation d'un insert de style "XR". Sinon, choisissez par défaut les spécifications 875-1210.

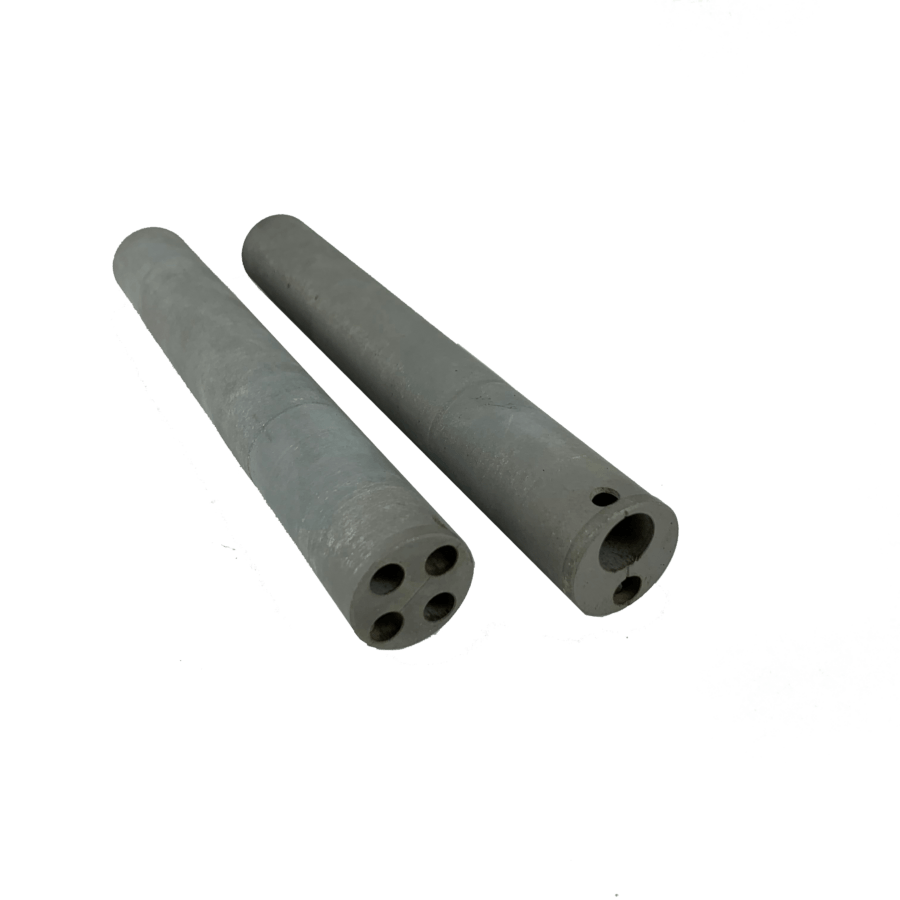

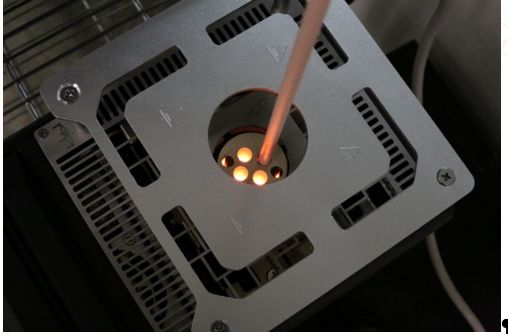

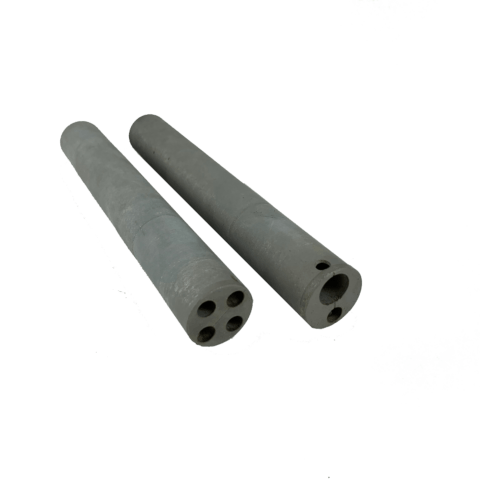

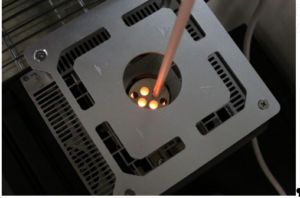

Sélection des inserts

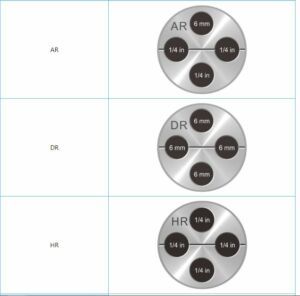

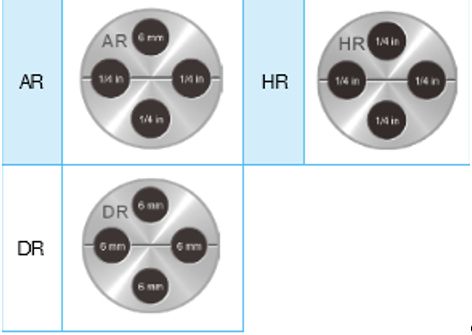

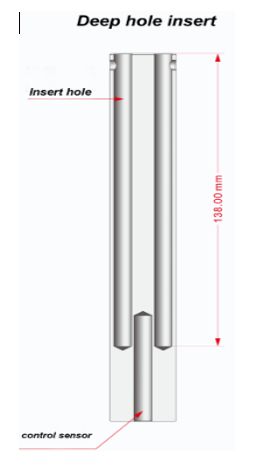

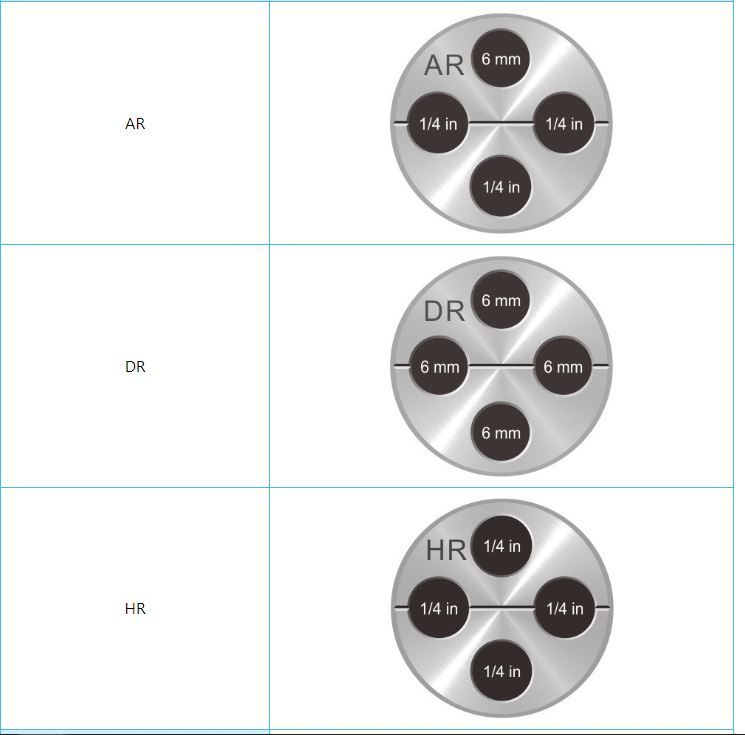

Les ADT 875 et 878 acceptent les inserts Profonds référence XR (138mm de profondeur)



Modèle A : 1 puits de 6mm et 3 puits de 6.35 mm, 1 puits de 6.35
Modèle D: 4 puits de 6 mm
Modèle H : 4 puits de 6,35 mm

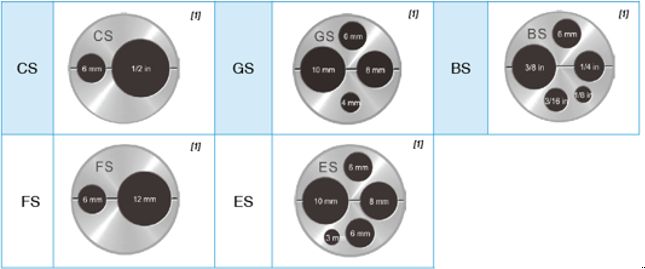

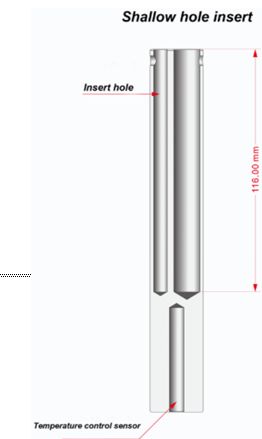

Le ADT 875 accepte aussi les inserts courts référence XS  de 115mm de profondeur





Modèle C 2 puits 6 mm et 12.7
Modèle F 2 puits de 6 et 12 mm
Modèle G : 4 puits 10 : 6 ; 8 et 4 mm
Modèle B: 6 ; 9.5 (3/8); 6.35(1/4) 3.1 (1/8) et 4.76 (3/16) mm
Modèle E : 6 *2 ;10 ;3 et 8

Spécification des entrées (option calibrateur process (-PC)
Les ADT875 et ADT878 peuvent être commandés avec l'option Process Calibrator (PC) d'Additel. L'option Calibrateur de processus combine les nombreuses fonctionnalités présentes dans un dispositif de lecture de thermocouple et un calibrateur de processus avec les fours d’étalonnage ADT875 et ADT878.

Cette option unique comprend les connecteurs Quick-Push brevetés d'Additel qui conviennent à pratiquement tous les types de connexion TC. L'option Process comprend également la possibilité de mesurer un thermocouple de référence et jusqu'à 4 voies sous de test. Les voies 1 et 2 peuvent mesurer les mA, la tension, effectuer des tests de switches et générer une source de 24 V CC. En plus de ces fonctions de mesure, l'option de process offre une capacité de documentation de taches complète pour la création de tâches, l'enregistrement des résultats "As found" et "As left" et les communications HART pour un travail simplifié avec un transmetteur. La fonction snapshot permet aux utilisateurs de capturer toutes les informations affichées à l'écran avec une touche de l'écran. Ce module complémentaire en option permet l'enregistrement des données de toutes les voies à l'aide de nos fonctions de pas automatique et de rampe.

En utilisant l'option de référence externe, les utilisateurs peuvent choisir de contrôler le point de consigne du four à l'aide d'une sonde de contrôle externe, ce qui contribue à réduire les incertitudes. La fonction de sonde de contrôle externe facilite également la fonction pratique d'auto-étalonnage.

Specification 875-1210 878-1210
Mesure TC Connectique Brevetée: Accepte les types  S, R, K, B, N, E, J, T, L, et U


Précision de mesure en Type K

Ch. 1-4 (sans capteur)

±0.182°C @ 100°C
±0.266°C @ 300°C

±0.310°C @ 600°C

±0.397°C @ 900°C

±0.517°C @1210°C

±0.172°C @ 100°C

±0.236°C @ 300°C

±0.251°C @ 600°C

±0.304°C @ 900°C

±0.382°C @ 1210°C

Gamme TC –75 à 75 mV (UUT voies 1-4)
–18 mV à 18 mV (voie Reference)
Resolution TC 0.0001 mV, Impedance  entrée< 10Ω
Precision tension 0.02% RD + 8μV (ch. 1-4)
0.01% RD + 2μV (ref ch.)
0.01% RD + 8μV (ch. 1-4)
0.005% RD + 2μV (Ref ch.)
Précision CSF ±0.35°C (ch. 1-4)
±0.25°C (ref ch.)
±0.30°C (ch. 1-4)
±0.20°C (ref ch.)
Gamme courant –30 mA à 30 mA
Current Accuracy ±(0.02% of rdg+ 2μA) ±(0.01% of rdg + 0.6mV)
Résolution tension 0.0001V 0.0001V
Alim DC 24V 24 V ± 10%, MAX 60 mA
Hart Communication Optionel (ADT875PC et ADT878PC)
" Coefficient Temperature 0°C à 8°C et 38°à 50°C Mesure TC: ±5 ppm FS/°C Courant: ±5 ppm FS/°C Tension: ±5 ppm FS/°C
Test switch Mécanique ou électrique - voie 1 & 2 seulement




Documentation

Jusqu'à 1 000 tâches qui stockent jusqu'à 10 résultats contenant chacun des données trouvées et laissées. La fonction de capture instantanée permet des captures d'écran. Enregistre les fonctions de marche et de rampe automatiques

Précision de mesure en thermocouples



TC Type

TEMP (°C) Erreur (°C)[1]

TC Type

TEMP (°C) Erreur (°C)[1]
875 878 875 878


K  (CH1- CH4)

100 ±0.182 ±0.172

S  (CH1- CH4)

100 ±1.102 ±1.094
300 ±0.266 ±0.236 300 ±0.924 ±0.899
600 ±0.310 ±0.251 600 ±0.888 ±0.837
900 ±0.397 ±0.304 900 ±0.868 ±0.793
1210 ±0.517 ±0.382 1210 ±0.865 ±0.765




N (CH1- CH4)

100 ±0.273 ±0.264



R (CH1- CH4)

100 ±1.080 ±1.072
300 ±0.270 ±0.243 300 ±0.869 ±0.844
600 ±0.309 ±0.256 600 ±0.804 ±0.755
900 ±0.368 ±0.285 900 ±0.771 ±0.699
1210 ±0.455 ±0.335 1210 ±0.766 ±0.670




E  (CH1- CH4)

100 ±0.136 ±0.126



B  (CH1- CH4)

250 ±3.182 ±3.170
300 ±0.153 ±0.130 300 ±2.645 ±2.631
600 ±0.210 ±0.154 600 ±1.409 ±1.379
900 ±0.291 ±0.202 900 ±1.049 ±1.003
1000 ±0.297 ±0.196 1210 ±0.905 ±0.839


L  (CH1- CH4)

100 ±0.223 ±0.214 T  (CH1- CH4) 100 ±0.194 ±0.185
300 ±0.271 ±0.241 300 ±0.191 ±0.166
600 ±0.308 ±0.251 400 ±0.217 ±0.183
900 ±0.522 ±0.448



S (EXT. REF)

100 ±0.277 ±0.273
U (CH1- CH4) 100 ±0.270 ±0.261 300 ±0.242 ±0.229
300 ±0.189 ±0.164 600 ±0.249 ±0.224
600 ±0.227 ±0.176 900 ±0.258 ±0.220




J   (CH1- CH4)

100 ±0.186 ±0.177   1210 ±0.266 ±0.216
300 ±0.197 ±0.168



R (EXT. REF)

100 ±0.271 ±0.266
600 ±0.256 ±0.200 300 ±0.228 ±0.216
900 ±0.281 ±0.197 600 ±0.227 ±0.202
1200 ±0.414 ±0.294 900 ±0.230 ±0.194
  1210 ±0.240 ±0.192

Spécifications sur la sonde étalon

AM1210-12 Type S Reference Standard Thermocouple
Gamme Température 0°C to 1300°C
Type Type S: Platinum/10% Rhodium vs. platinum
Dérive long terme ±0.6°C à 1084.62°C après 1 an selon un usage typique
Stabilité court terme ±0.2°C at 1084.62°C
Diamètre fil TC 0.5 mm
Matériau Enveloppe Alumine
Dimensions Diamètre: 6 mm (0.236");

longueur: 305 mm (12.0")

Valise de protection Inclue
Documentation Rapport de test avec données

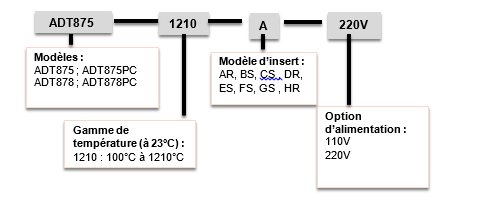

Modèles du four haute température

Calibrateur Additel : ADT878-1210
Calibrateur Additel : ADT 875-1210
Calibrateur Additel : ADT878-700
Calibrateur Additel : ADT878-425
Calibrateur Additel : ADT878-160

Accessoires Inclus

  • Insert sélectionné (1p)
  •  Cordons d'alimentation (1p)
  • Câble USB (1p)
  • Outil de retrait de l'insert (1p)
  • Bouclier thermique (uniquement pour ADT875/PC-350/660) (1p)
  • Câbles de test (uniquement pour ADT87xPC) ( 2 sets(6 pcs))
  • Certificat d'étalonnage (1 pc.)
  • Manuel CD (1pc)

Accessoires optionnels

9915-875 : Valise de transport ADT875-1210 ou ADT 878-1210 avec roues

ADT110-87X-TC-INSERT-XX :  Insert supplémentaire pour ADT875-1210 ou ADT878-1210

AM1210-12 : TC reference - Type S : Platinum/10% Rhodium vs. platinum

9080 : Kit cable CSF ( incluant TC/Plug,TC/TC,TC/fiche Banane, et câbles B,E,J,K,N,R,S,T,U)
