Thermocouple étalon type R et S
Thermocouple étalon type R et S

1600

picto fleche Etalon thermocouple types R et S, 0°C à 1600°C

La famille des étalons thermocouples 1600 résulte de développements sur plusieurs années. Les étalons de type R et S couvrent la gamme de température 0°C à 1600°C.

  • Type R et type S
  • Montage étanche au gaz
  • Fils de première qualité
Poser une question
Etre rappelé par un conseiller

La famille des étalons thermocouples 1600 résulte de développements sur plusieurs années. Les étalons de type R et S couvrent la gamme de température 0°C à 1600°C.

L’élément sensible comprend une gaine de protection en Aluminium recristallisé pur à 99,7% étanchéifié au gaz, à l’intérieur de laquelle se trouve un tube double alésage de 2,5 mm de diamètre qui maintient le thermocouple.

Ce tube est amovible pour convenir aux laboratoires aux applications spécifiques qui n’utilisent que des thermocouples à alésage fin.

Le fil thermocouple constitué de métal noble relie la couche de mesure à la couche de référence, constituée d’acier inoxydable de 4,5 mm x 250 mm, utilisée comme étalon dans une unité de référence à 0°C. Deux fils de cuivre multi-brins libérés de tout effet thermo électrique (revêtement téflon) relient le thermocouple au dispositif de mesure de tension.

Le matériau du thermocouple est continu depuis la jonction chaude, ou jonction de mesure, jusqu’à la jonction froide, ou jonction de référence.

Spécifications générales

Gamme de température 0 à 1600°C
Temps de réponse 5 minutes
Dimensions de la jonction chaude Thermocouple étalon type R et S
Jonction froide L x d 250 mm x 4,5 mm
Fils de liaisons cuivre 2000 mm
Immersion 100 mm min.
Dimensions du boîtier 65 x 710 x 165 mm
Poids brut 900 g
Assemblage Ensemble interne démontable

Modèles

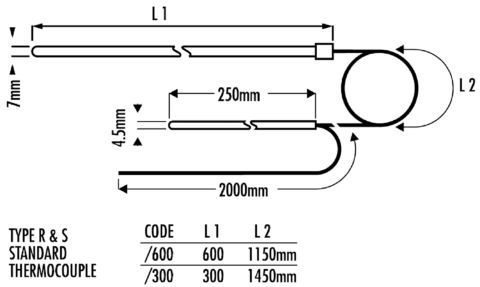

Référence Type Gamme de température Dimensions jonction froide Dimensions jonction chaude (L1) Câble de connexion (L2) Matériau
1600 R/300 R 0°C à 1600°C 250 mm de long x 4.5 mm de diamètre 300 mm de long x 7 mm de diamètre 1450 mm Platinum vs Platinum 13% Rhodium
1600 S/300 S 0°C à 1600°C 250 mm de long x 4.5 mm de diamètre 300 mm de long x 7 mm de diamètre 1450 mm Platinum vs Platinum 10% Rhodium
1600 R/600 R 0°C à 1600°C 250 mm de long x 4.5 mm de diamètre 600 mm de long x 7 mm de diamètre 1150 mm Platinum vs Platinum 13% Rhodium
1600 S/600 S 0°C à 1600°C 250 mm de long x 4.5 mm de diamètre 600 mm de long x 7 mm de diamètre 1150 mm Platinum vs Platinum 10% Rhodium

1600                      Thermocouple étalon, Laboratoire primaire, 0°C à 1600°C

Livré en standard avec :

  • Etalonnage UKAS en 4 points jusqu’à 1100°C

Modèles avec jonction

1600/R/300/CJ       Type R – Longueur : 300 mm

1600/R/600/CJ       Type R – Longueur : 600 mm

1600/S/300/CJ        Type S- Longueur : 300 mm

1600/S/600/CJ        Type S - Longueur : 600 mm

Modèles sans jonction

1600/R/300/NCJ     Type R - Longueur : 300 mm

1600/R/600/NCJ     Type R - Longueur : 600 mm

1600/S/300/NCJ     Type S- Longueur : 300 mm

1600/S/600/NCJ     Type S - Longueur : 600 mm

Certification

UKAS                    Etalonnage UKAS jusqu'à 1300°C

NPL                      Etalonnage NPL jusqu'à 1600°C
