picto fleche Thermomètres à Résistance de Platine Etalons primaires 25,5 Ω, -200°C à 670°C

La famille des SPRT 670 est constituée de différents modèles à enveloppe en Quartz (recommandé) ou en métal, avec une résistance Ro égale à 25,5 Ω.

Poser une question
Etre rappelé par un conseiller

La famille des SPRT 670 est constituée de différents modèles à enveloppe en Quartz (recommandé) ou en métal, avec une résistance Ro égale à 25,5 Ω.

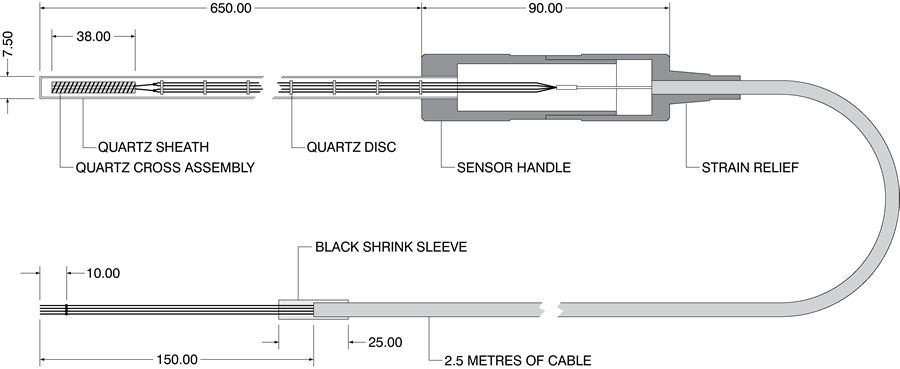

Le modèle 670SQ est le dernier développé, il offre des performances optimales au Point d’Aluminium. Sa design permet aux 4 fils de Platine internes de s’étendre et se contracter de la même manière que les thermomètres au Point d’Argent. La construction intégrale en Quartz de l’enveloppe permet les meilleures performances en termes de stabilité, avec une dérive minimum, et un bouclier anti-radiations en Platine inédit qui empêche la chaleur de traverser l’enveloppe de protection.

Les modèles 670 sont livrés en standard avec un certificat de traçabilité au Point Triple de l’Eau et Point Fixe du Gallium. En option, vous pouvez demander un certificat d’étalonnage, vous fournissant un étalonnage aux Points Fixes de l’EIT-90. Pour une précision accrue, les courants de mesure maximum recommandés sont de 1 mA pour les modèles de 25,5 Ω (Ro) et 0,5 mA pour les modèles 100 Ω.

Le modèle 670SQ de 650 mm de long est ceux que nous recommandons pour ses caractéristiques optimales en stabilité, tenue aux vibrations et chocs, immersion (minimum recommandé : 270 mm) et auto-échauffement.

Spécifications générales

Gamme de mesure -200°C à 670°C
Résistance nominale 25.5 Ω ou 100 Ω
Ratio de résistance Wga > 1.11807 tel que requis par l'EIT-90
Sensibilité 0.1 Ω /°C (25,5 Ω)
0.4 Ω /°C (100 Ω)
Dérive A partir de 0,001°C / an selon l'utilisation

Modèles 25,5 Ω

Référence Gamme de température Enveloppe Diamètre Longueur Longueur de l’élément sensible Norme Notes
670SQ/25/480 -200 à 670°C Quartz 7,5 mm 480 mm 35 mm EIT-90 Recommandé pour usage en laboratoire primaire
670SQ/25/650 -200 à 670°C Quartz 7,5 mm 650 mm 35 mm EIT-90
670SL/25/480 -200 à 165°C Métal 6 mm 480 mm 35 mm EIT-90 Modèle basse température avec enveloppe métal
670/SH/25/480 -80 à 670°C Métal 6 mm 480 mm 35 mm EIT-90 Modèle haute température avec enveloppe métal
670/SH/25/650 -80 à 670°C Métal 6 mm 650 mm 35 mm EIT-90

Incertitudes typiques des SPRT 670 avec étalonnage UKAS

Point fixe °C Gamme 1 Gamme 2 Gamme 3 Gamme 4 Gamme 5 Gamme 6
PT Argon -189,3442 0,5 mK 0,5 mK 0,5 mK 0,5 mK 0,5 mK
PT Mercure -38,8344 0,3 mK 0,3 mK 0,3 mK 0,3 mK 0,3 mK 0,3 mK
PT Eau 0,01 0,1 mK 0,1 mK 0,1 mK 0,1 mK 0,1 mK 0,1 mK
Pfusion Gallium 29,7646 0,2 mK
PF Indium 156,5985 1 mK 1 mK
PF Etain 231,928 1 mK 1 mK 1 mK
PF Zinc 419,527 1,2 mK 1,2 mK
PF Aluminium 660,323 2 mK

670                       Thermomètres à Résistance de Platine Etalons, SPRT, Laboratoire primaire, -200°C à 670°C

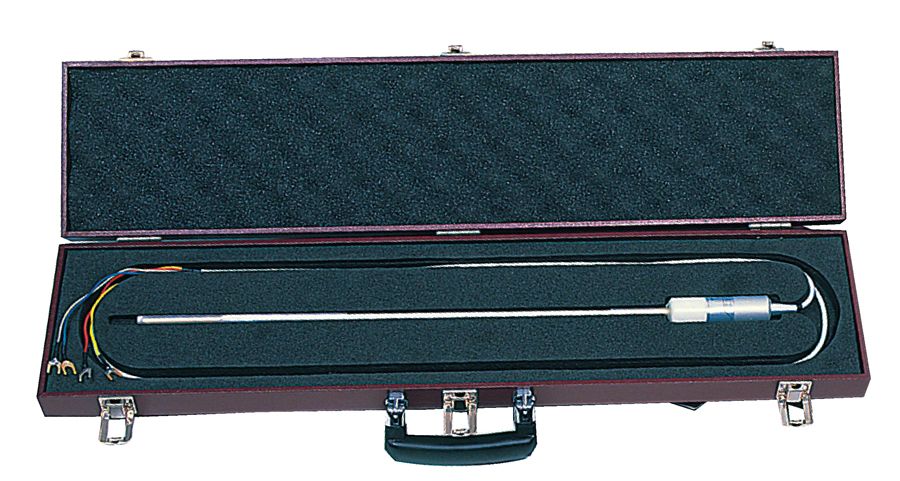

Livré en standard avec :

  • Certificat de traçabilité au Point Triple de l’Eau et Point de Fusion du Gallium
  • Valise de transport

Modèles 25,5 Ω

Référence Gamme de température Enveloppe Diamètre Longueur Longueur de l’élément sensible Norme
670SQ/25/480 -200 à 670°C Quartz 7,5 mm 480 mm 35 mm EIT-90
670SQ/25/650 -200 à 670°C Quartz 7,5 mm 650 mm 35 mm EIT-90
670SL/25/480 -200 à 165°C Métal 6 mm 480 mm 35 mm EIT-90
670/SH/25/480 -80 à 670°C Métal 6 mm 480 mm 35 mm EIT-90
670/SH/25/650 -80 à 670°C Métal 6 mm 650 mm 35 mm EIT-90
