picto fleche Thermomètres à Résistance de Platine - Etalons secondaires, -200°C à 670°C

Les thermomètres étalons à résistance de Platine 909 sont une référence absolue à l’échelle internationale pour les laboratoires d’étalonnage. La large gamme de température, de -200°C à +670°C et son bon rapport qualité / prix en font des sondes étalons de travail idéales pour les laboratoires secondaires.

Poser une question
Etre rappelé par un conseiller

Les thermomètres étalons à résistance de Platine 909 sont une référence absolue à l’échelle internationale pour les laboratoires d’étalonnage. La large gamme de température, de -200°C à +670°C et son bon rapport qualité / prix en font des sondes étalons de travail idéales pour les laboratoires secondaires. Pour de plus faibles incertitudes de niveau laboratoire primaire, tournez-vous vers les SPRT 670.

L’élément résistif est en pur platine, protégé et assemblé dans un environnement sans contraintes. Le tube est en pure alumine et toutes les pièces ont été vieillies pour éliminer toute contamination et contrainte. Tous les joints sont soudés afin de minimiser les variations de résistance. Les fils sont introduits dans la poignée où ils sont connectés à un câble isolant blindé de 2 m de long.

Le modèle 909Q dispose d’une enveloppe en Quartz, tandis que les modèles 909L et 909H ont une enveloppe métal.

Les thermomètres en Quartz ont l’avantage que les composants internes sont visibles et peuvent être inspectés visuellement, ce sont les modèles que nous recommandons. Les modèles basse température 909L ont d’excellentes caractéristiques d’immersion et représentent une économie significative par rapport aux modèles haute température 909H.

Les modèles 909 sont livrés en standard avec un certificat de traçabilité au Point Triple de l’Eau et Point de Fusion du Gallium. En option, vous pouvez demander un certificat d’étalonnage UKAS complet.

Points clés:

  • Trois longueurs de tige : 480 / 550 / 600 mm
  • Large gamme de température

General specifications

Rtpw (Résistance au Point Triple de l'Eau) 25.5 Ω 100 Ω
Résistance nominale 25.5 Ω à 0°C 100 Ω
Courant max recommandé 1 mA 0,5 mA
Sensibilité nominale 0,1 Ω /°C 0,4 Ω/°C
Ratio résistance Wga > 1.11807 tel que requis dans l'EIT-90
Auto-échauffement 1 mK / 26 µW
Stabilité Dépend de la température d'utilisation. Voir table ci-dessous pour les valeurs annuelles typiques de stabilité.
Fils internes 4 fils
Fils externes Fils multibrins plaqués argent dans un câble isolant et terminaisons plaqué-or.

Modèles 25.5 Ω

Référence Gamme de température Enveloppe Diamètre Longueur Longueur de l’élément sensible Construction Norme Notes
909Q/25/480 -200 à 670°C Quartz 7,5 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Recommandé pour SPRT étalon secondaire
909Q/25/550 -200 à 670°C Quartz 7,5 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909Q/25/600 -200 à 670°C Quartz 7,5 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909H/25/480 -80 à 670°C Métal 6 mm 480 mm 65 mm Scellé EIT-90 Tube alumine interne de protection du capteur contre les contaminations
909H/25/550 -80 à 670°C Métal 6 mm 550 mm 65 mm Scellé EIT-90
909H/25/600 -80 à 670°C Métal 6 mm 600 mm 65 mm Scellé EIT-90
909L/25/480 -200 à 165°C Métal 6 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Optimisé pour les basses températures
909L/25/550 -200 à 165°C Métal 6 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909L/25/600 -200 à 165°C Métal 6 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90

Modèles 100 Ω

Référence Gamme de température Enveloppe Diamètre Longueur Longueur de l’élément sensible Construction Norme Notes
909Q/100/480 -200 à 550°C Quartz 7,5 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Recommandé pour SPRT étalon secondaire
909Q/100/550 -200 à 550°C Quartz 7,5 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909Q/100/600 -200 à 550°C Quartz 7,5 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909H/100/480 -80 à 550°C Métal 6 mm 480 mm 65 mm Scellé EIT-90 Tube alumine interne de protection du capteur contre les contaminations
909H/100/550 -80 à 550°C Métal 6 mm 550 mm 65 mm Scellé EIT-90
909H/100/600 -80 à 550°C Métal 6 mm 600 mm 65 mm Scellé EIT-90
909L/100/480 -200 à 165°C Métal 6 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Optimisé pour les basses températures
909L/100/550 -200 à 165°C Métal 6 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909L/100/600 -200 à 165°C Métal 6 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90

Incertitudes typiques des SPRT 909 avec étalonnage UKAS

Point fixe °C Gamme 1 Gamme 2 Gamme 3 Gamme 4 Gamme 5 Gamme 6
Pébullition Azote -195,798 10 mK 10 mK 10 mK 10 mK 10 mK
PT Mercure -38,8344 2 mK 2 mK 2 mK 2 mK 2 mK 2 mK
PT Eau 0,01 1 mK 1 mK 1 mK 1 mK 1 mK 1 mK
Pfusion Gallium 29,7646 1 mK
PF Indium 156,5985 3 mK 3 mK
PF Etain 231,928 3 mK 3 mK 3 mK
PF Zinc 419,527 3,5 mK 3,5 mK
PF Aluminium 660,323 10 mK



909                       Thermomètres à Résistance de Platine Etalons secondaires, -200°C à 670°C

Livré en standard avec :

  • Certificat de traçabilité au Point Triple de l’Eau et Point Fixe de Gallium

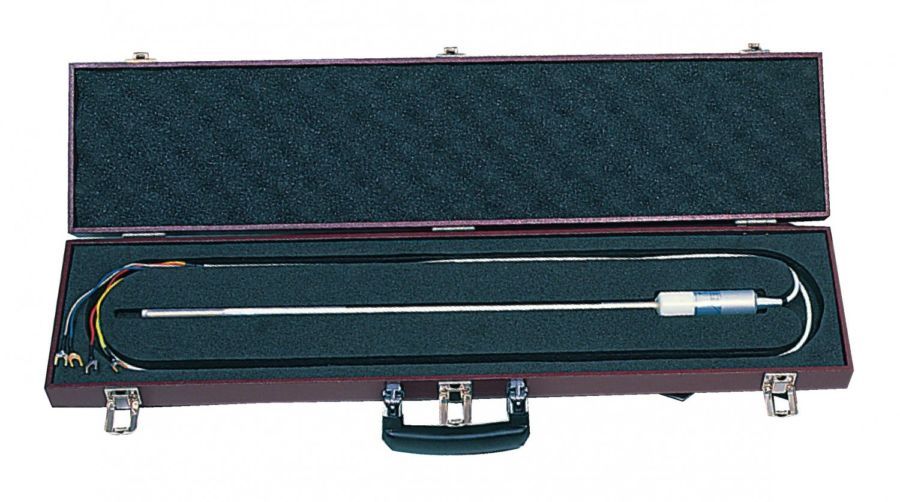

  • Valise de transport

Modèles 25,5 Ω

Référence Gamme de température Enveloppe Diamètre Longueur Longueur de l’élément sensible Construction Norme Notes
909Q/25/480 -200 à 670°C Quartz 7,5 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Recommandé pour SPRT étalon secondaire
909Q/25/550 -200 à 670°C Quartz 7,5 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909Q/25/600 -200 à 670°C Quartz 7,5 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909H/25/480 -80 à 670°C Métal 6 mm 480 mm 65 mm Scellé EIT-90 Tube alumine interne de protection du capteur contre les contaminations
909H/25/550 -80 à 670°C Métal 6 mm 550 mm 65 mm Scellé EIT-90
909H/25/600 -80 à 670°C Métal 6 mm 600 mm 65 mm Scellé EIT-90
909L/25/480 -200 à 165°C Métal 6 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Optimisé pour les basses températures
909L/25/550 -200 à 165°C Métal 6 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909L/25/600 -200 à 165°C Métal 6 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90

Modèles 100 Ω

Référence Gamme de température Enveloppe Diamètre Longueur Longueur de l’élément sensible Construction Norme Notes
909Q/100/480 -200 à 550°C Quartz 7,5 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Recommandé pour SPRT étalon secondaire
909Q/100/550 -200 à 550°C Quartz 7,5 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909Q/100/600 -200 à 550°C Quartz 7,5 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909H/100/480 -80 à 550°C Métal 6 mm 480 mm 65 mm Scellé EIT-90 Tube alumine interne de protection du capteur contre les contaminations
909H/100/550 -80 à 550°C Métal 6 mm 550 mm 65 mm Scellé EIT-90
909H/100/600 -80 à 550°C Métal 6 mm 600 mm 65 mm Scellé EIT-90
909L/100/480 -200 à 165°C Métal 6 mm 480 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90 Optimisé pour les basses températures
909L/100/550 -200 à 165°C Métal 6 mm 550 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
909L/100/600 -200 à 165°C Métal 6 mm 600 mm 65 mm Scellé avec mélange oxygène sec / argon EIT-90
Product Description Release Type
Certificat d’étalonnage sonde 909 L aux points fixes selon l’EIT90 entre -196 et +156°C

Permet de caractériser la température vs la résistance et d’en déduire un polynôme de conversion

 pdf
