Rayomatic 16 2.2

picto fleche Thermomètre infrarouge de process 2.2 µm pour applications industrielles exigeantes avec écran tactile

IRtec Rayomatic 16 2.2 est un thermomètre infrarouge 2.2 µm avec électronique séparée mesurant les températures de 100°C à 2000°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

  • 2.0 à 2.6 µm
  • Tête de mesure miniature et module électronique configurable
  • Ecran tactile optionnel de visualisation et configuration
  • Enregistrement sur MicroSD
  • Câble de tête de détection supportant les déplacements
  • Sorties 4-20 mA, RS485 Modbus ou relais d’alarme 24 V
  • Valeurs MIN / MAX / AVG / Pic / Creux
Poser une question
Etre rappelé par un conseiller

IRtec Rayomatic 16 2.2 est un thermomètre infrarouge avec électronique séparée mesurant les températures de 100°C à 2000°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

Tous les modèles disposent d’un réglage d’émissivité et sont particulièrement adaptés aux applications industrielles exigeantes où la température de la cible est très élevée ou lorsque la surface de la cible a une faible émissivité (notamment les métaux) : aciéries, agroalimentaire, papier…

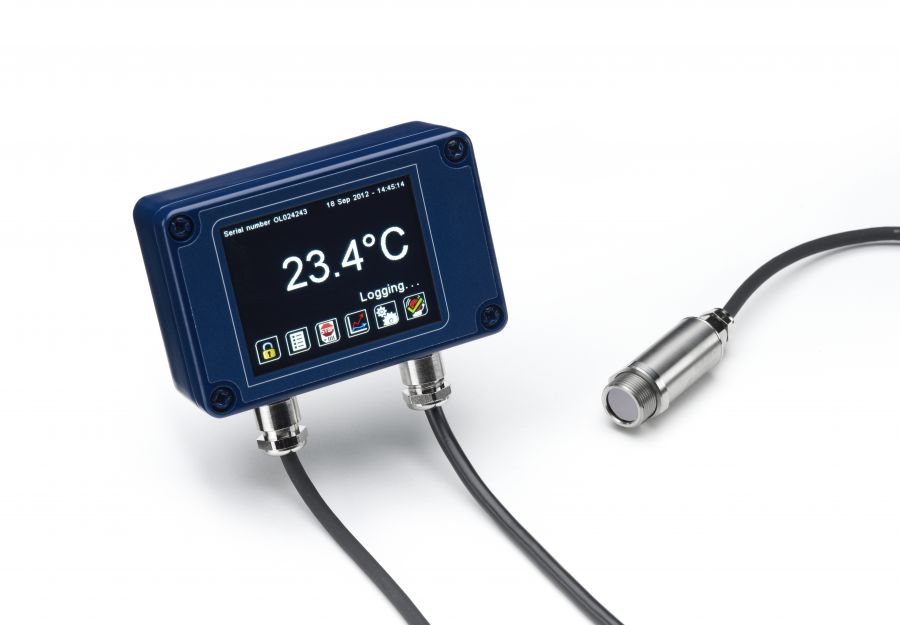

L'interface écran tactile en option indique la température, les alarmes, la configuration du capteur et l'enregistrement des données sur carte MicroSD. Le câble résistant aux interférences dues aux mouvements, il est adapté aux applications sur objets en mouvement tels que les bras robotisés.

Un large choix d'optiques permet de mesurer des cibles de toute taille à toute distance. Selon les options choisies, l'instrument dispose de sorties 4-20 mA, relais d'alarmes ou RS485 Modbus.

  • 2.0 à 2.6 µm
  • Tête de mesure miniature et module électronique configurable
  • Ecran tactile optionnel de visualisation et configuration
  • Enregistrement sur MicroSD
  • Câble de tête de détection supportant les déplacements
  • Sorties 4-20 mA, RS485 Modbus ou relais d'alarme 24 V
  • Valeurs MIN / MAX / AVG / Pic / Creux

Mesure de température

Modèle

PT MT HT
Plage de température 100 à 400°C 250°C à 1000°C 450°C à 2000°C
Réponse spectrale 2.0 - 2.6 µm
Emissivité Ajustable de 0.1 à 1.0
Précision ±1% L ou 2°C
Répétabilité ±0,5% L ou 0,5°C
Temps de réponse 240 ms (90%)

Optiques

Rayomatic 16 2.2_Optics 15-1 Rayomatic 16 2.2_Optics 25-1
Rayomatic 16 2.2_Optics 75-1 Rayomatic 16 2.2_Optics CF

Fonctionnalités additionnelles

Enregistrement de données Les modèles CRT et BRT comprennent un emplacement pour carte MicroSD configurable via l'interface de l'écran tactile. L’utilisateur peut paramétrer la période d’échantillonnage, la quantité d’échantillons et la date et heure de début d’enregistrement.
Avec une carte de 2 Go, l'utilisateur peut stocker 28,4 millions de résultats. Les données sont stockées sur la carte MicroSD en format .csv et peuvent être visualisées et éditées facilement à l'aide d'un tableur.
Les événements d'alarme peuvent également être enregistrés dans la carte MicroSD. Les enregistrements sont horodatés à l'aide de l’horloge interne du capteur.

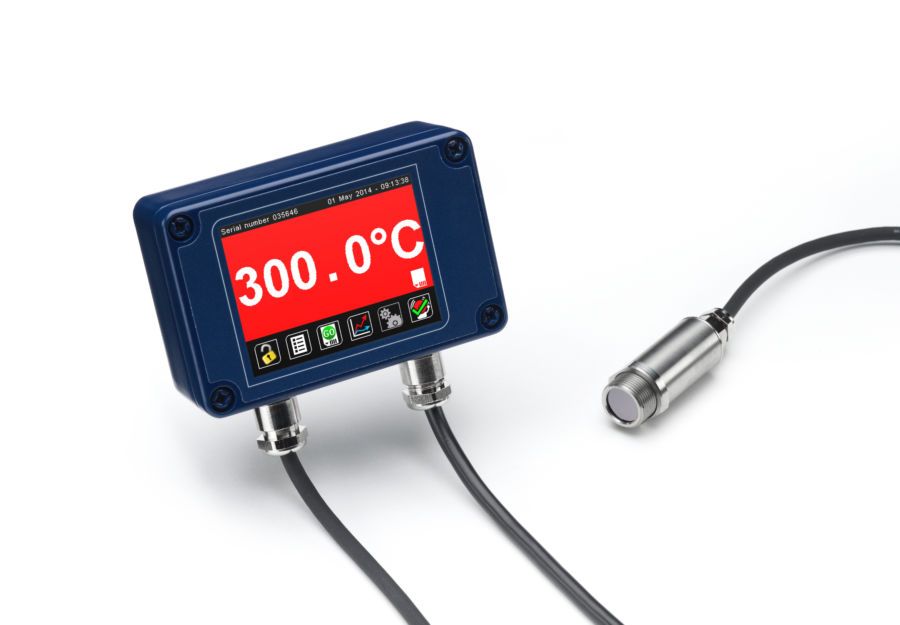

Alarmes En cas de déclenchement d’alarme, l’écran l’indique en changeant de couleur. Les modes et les niveaux d’alarmes sont configurés via l’écran.

Spécifications générales

Dimensions L x l x h Module électronique : 98 x 64 x 36 mm
Tête : 18 x 45 mm
Filetage : M16 x 1 mm
Masse 390 g avec câble
Matériaux Tête: Acier inoxydable IP65
Boitier électronique: Aluminium moulé
Ecran tactile Tactile résistif 2,83", 320 x 240 px
Alimentation 24 VDC, 100 mA max
Impédance de boucle 900 Ω Max

Spécifications environnementales

Domaine de référence Tête de mesure: De 0°C à +60°C (HR: 95% sans condensation)
Boitier électronique, écran tactile: 0 à 60°C (HR: 95% sans condensation)
Etanchéité IP65



Instrument :

Structure du code de commande: 16-2.2-AA-BB-CCC-D/MAN

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

16-2.2              Rayomatic 16

Livré en standard avec :

  • Manuel d'utilisation en français

Table AA       Optique - Distance à la cible

15                   Optique 15:1, 100 mm @ 1500 mm (modèle PT seulement)

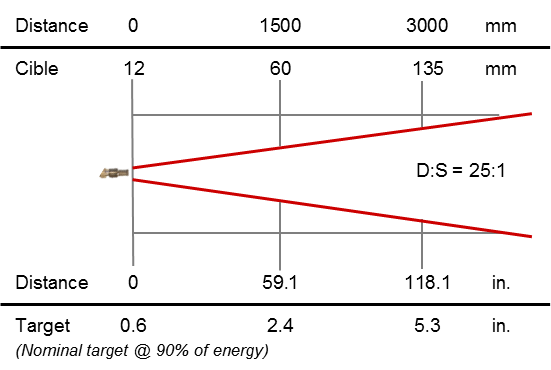

25                   Optique 25:1, 60 mm @ 1500 mm

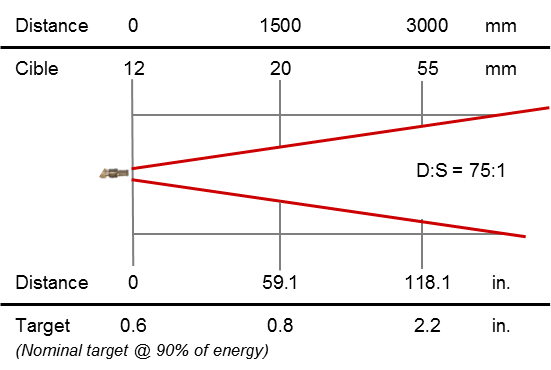

75                   Optique 75:1, 20 mm @ 1500 mm

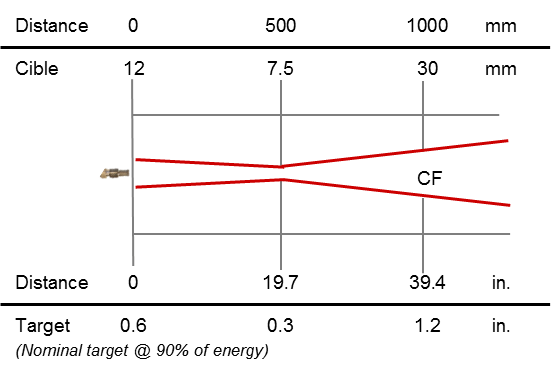

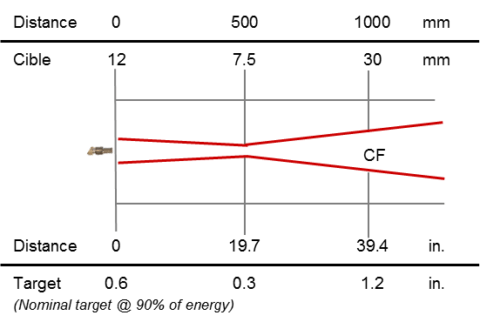

CF                  Lentille champ convergent, 7,5 mm @ 500 mm

Table BB       Gamme de température

PT                  100°C à 400°C (optique 15:1 seulement)

MT                 250°C à 1000°C

HT                 450°C à 2000°C

Table CCC     Sorties, interface

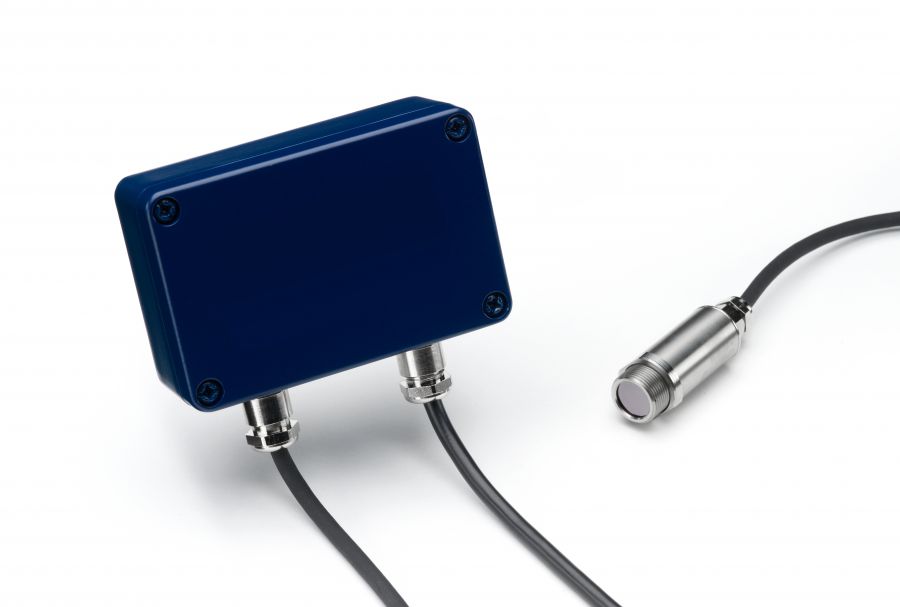

CB                  Sortie 4-20 mA, pas d'écran

CRT               Option CB + 2 sorties relais, avec écran tactile

BB                  Sortie RS485 Modbus, pas d'écran

BRT                Option BB + 2 sorties relais, avec écran tactile

Table D            Certificat d’étalonnage

0                      Aucun

1                      Certificat d'étalonnage usine avec traçabilité

Accessoires :

Digimax 180     Hub 6 voies avec écran tactile pour modèles -BB et -BRT

MSD                  Carte MicroSD 2 Go avec adaptateur carte SD pour le stockage et le transfert des données (Modèles -BRT et -CRT seulement)

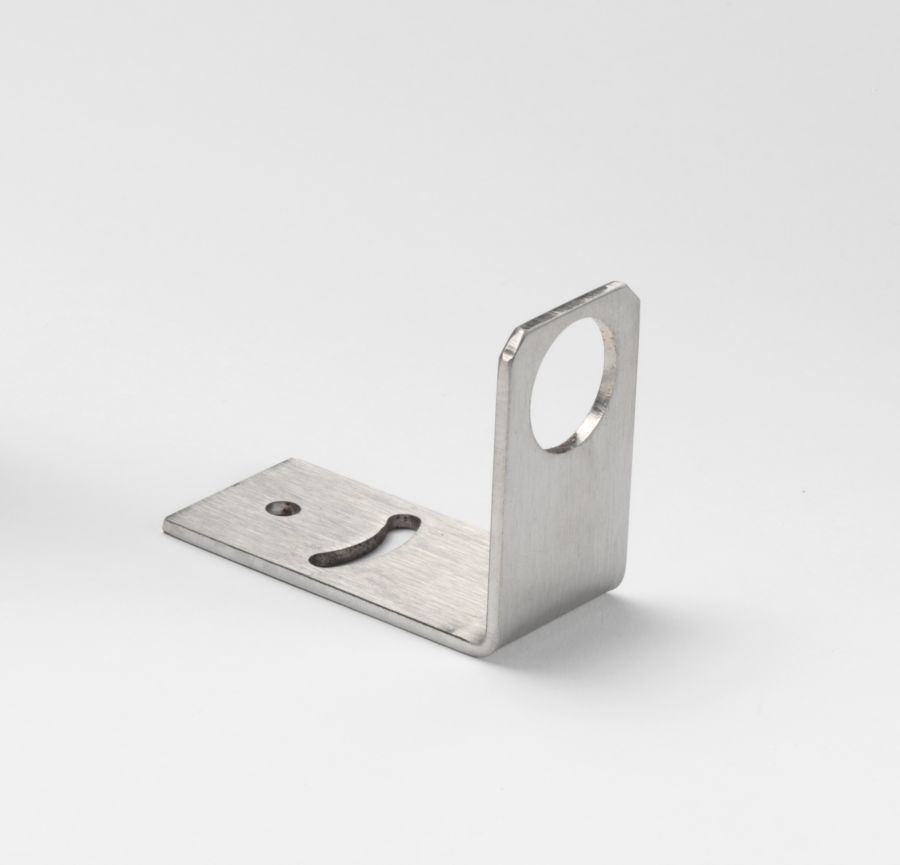

FBS                  Bride de fixation fixe pour capteurs compacts

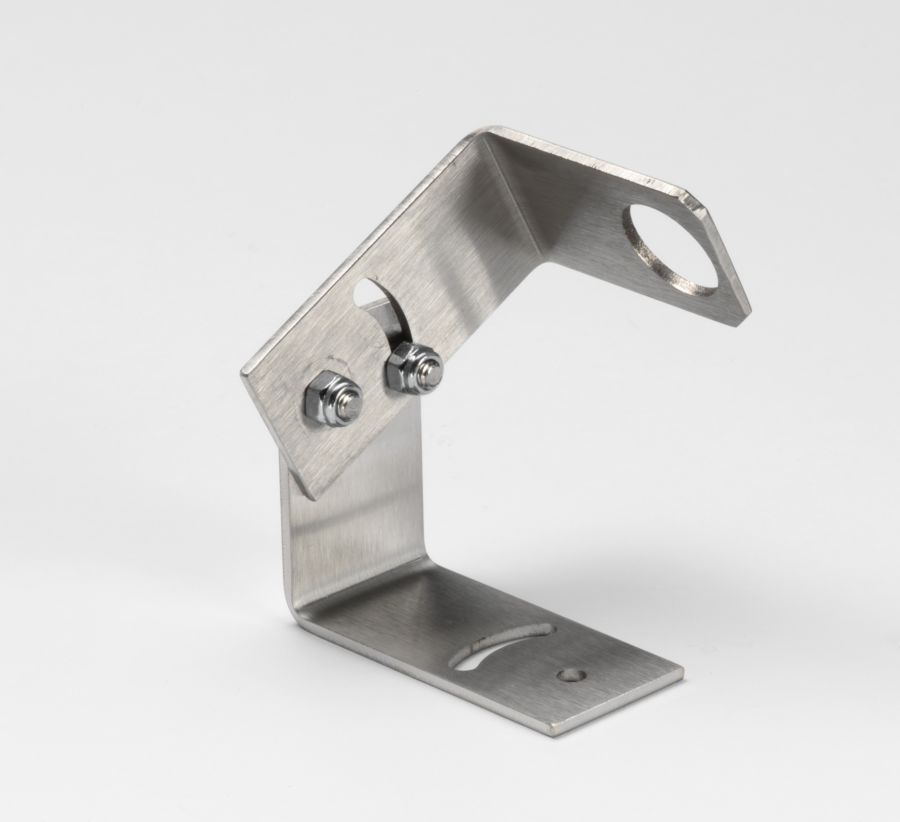

ABS                  Bride de fixation ajustable pour capteurs compacts

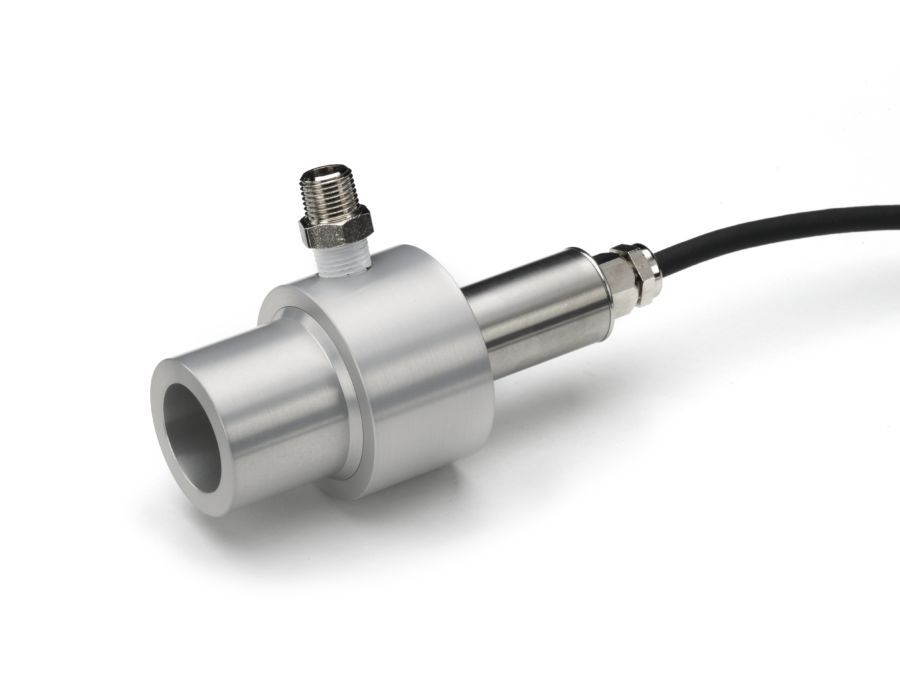

APSN                Buse de soufflage pour capteurs compacts

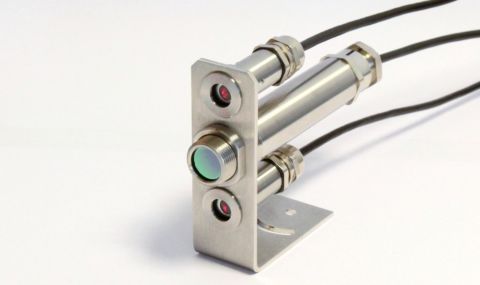

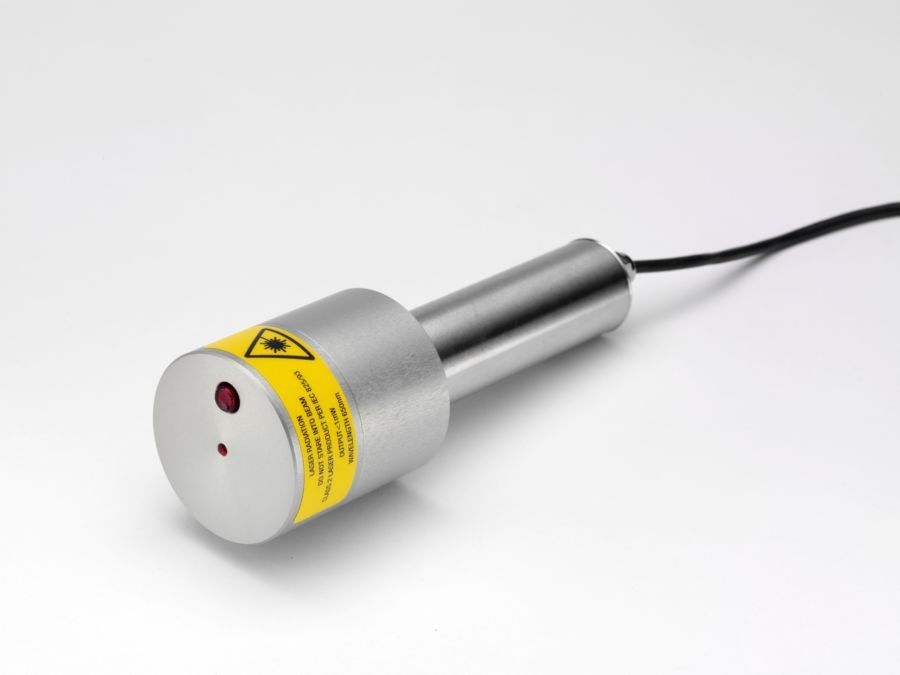

LSTS                 Pointeur laser pour capteurs compacts

DLSBFS            Support fixe de double pointeur laser pour capteurs compacts

DLSBAS            Support ajustable de double pointeur laser pour capteurs compacts

DLSBCE            Extension de câble pour support de double pointeur laser - 1 m

PM2.2CE                Extension de câble de la tête de mesure, 1 m, jusqu'à 29 m d'extension

CALCERT A     Certificat d'étalonnage usine avec traçabilité

CALCERT B     Réétalonnage et certificat d'étalonnage

MBAC               Changement de l'adresse Modbus (Les capteurs sont fournis en standard avec l'adresse Mobdus 1). Spécifier l'adresse requise pour chaque capteur à la commande.
