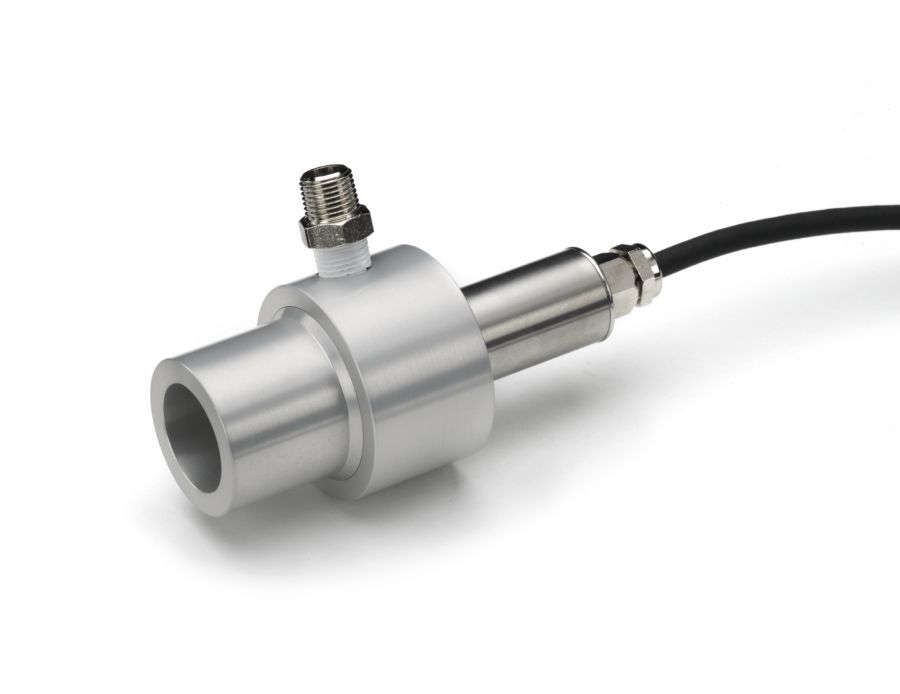

Thermomètre infrarouge de process 8-14 µm, purge d'air
Rayomatic 16 (10) - AOIP
Rayomatic 16 (11) - AOIP

Rayomatic 16

picto fleche Thermomètre infrarouge de process 8-14 µm avec options tête de détection haute température et écran tactile

IRtec Rayomatic 16 est un thermomètre infrarouge de process avec électronique séparée mesurant les températures de -20°C à 1000°C avec précision, répétabilité et un temps de réponse de 240 ms seulement. La tête de détection des modèles JA et HA supporte des températures ambiantes jusqu’à 120°C et 180°C sans refroidissement.

  • 8 à 14 µm
  • Tête de mesure miniature et module électronique configurable
  • Ecran tactile optionnel de visualisation et configuration
  • Têtes de mesure IP65 jusqu’à 120°C ou 180°C sans refroidissement
  • Enregistrement sur MicroSD
  • Câble de tête de détection supportant les déplacements
  • Sorties 4-20 mA, RS485 Modbus ou relais d’alarme 24 V
  • Valeurs MIN / MAX / AVG / Pic / Creux
Poser une question
Etre rappelé par un conseiller

IRtec Rayomatic 16 est un thermomètre infrarouge de process avec électronique séparée mesurant les températures de -20°C à 1000°C avec précision, répétabilité et un temps de réponse de 240 ms seulement. La tête de détection des modèles JA et HA supporte des températures ambiantes jusqu'à 120°C et 180°C sans refroidissement.

Tous les modèles disposent d’un réglage d’émissivité et sont capables de mesurer une grande variété de matériaux: nourriture, papier, textiles, plastiques, cuir, tabac, produits pharmaceutiques, produits chimiques, caoutchouc, charbon et asphalte.

L'interface écran tactile en option indique la température, les alarmes, la configuration du capteur et l'enregistrement des données sur carte MicroSD. Le câble résistant aux interférences dues aux mouvements, il est adapté aux applications sur objets en mouvement tels que les bras robotisés. Un large choix d'optiques permet de mesurer des cibles de toute taille à toute distance. Selon les options choisies, l'instrument dispose de sorties 4-20 mA, relais d'alarmes ou RS485 Modbus.

  • 8 à 14 µm
  • Tête de mesure miniature et module électronique configurable
  • Ecran tactile optionnel de visualisation et configuration
  • Têtes de mesure IP65 jusqu'à 120°C ou 180°C sans refroidissement
  • Enregistrement sur MicroSD
  • Câble de tête de détection supportant les déplacements
  • Sorties 4-20 mA, RS485 Modbus ou relais d'alarme 24 V
  • Valeurs MIN / MAX / AVG / Pic / Creux

Mesure de température

Modèle LT MT HT XT CT
Plage de température -20 à 100°C 0 à 250°C 0 à 500°C 0 à 1000°C -20 à 1000°C configurable
Réponse spectrale 8 - 14 µm
Emissivité Ajustable de 0.2 à 1.0
Précision ±1% L ou 1°C
Répétabilité ±0,5% L ou 0,5°C
Temps de réponse 240 ms (90%)

Optiques

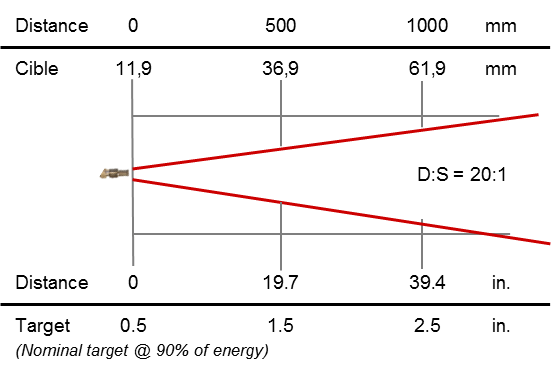

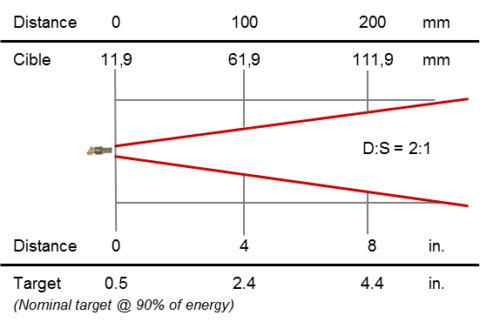

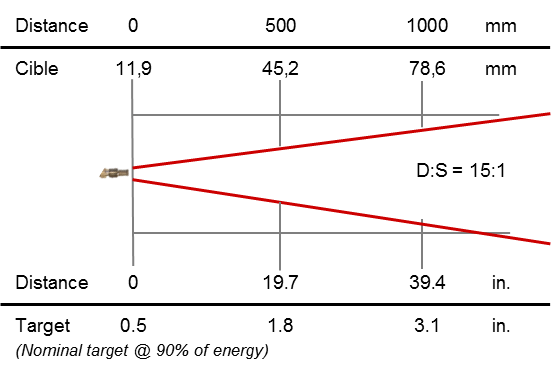

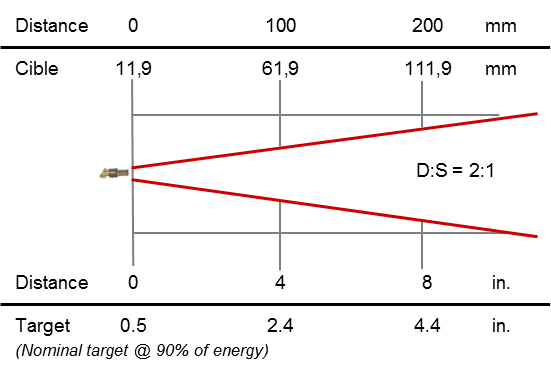

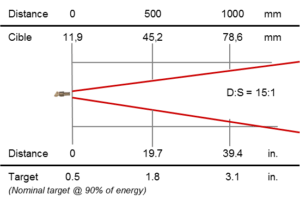

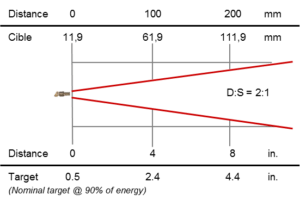

Rayomatic 16_Optics 2-1 Rayomatic 16_Optics 15-1

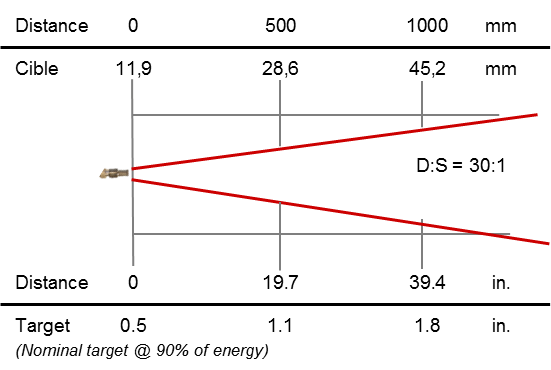

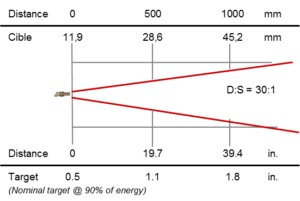

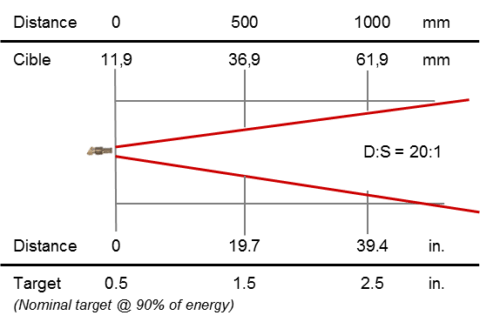

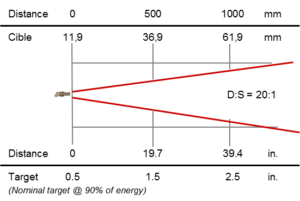

Rayomatic 16_Optics 20-1 Rayomatic 16_Optics 30-1

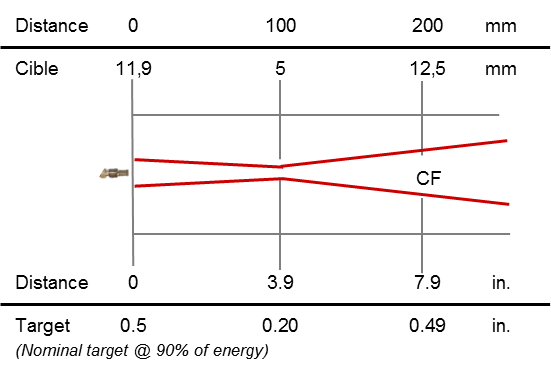

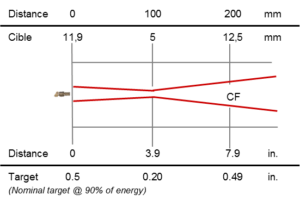

Rayomatic 16_Optics CF

Fonctionnalités additionnelles

Enregistrement de données Les modèles CRT et BRT comprennent un emplacement pour carte MicroSD configurable via l'interface de l'écran tactile. L’utilisateur peut paramétrer la période d’échantillonnage, la quantité d’échantillons et la date et heure de début d’enregistrement. Avec une carte de 2 Go, l'utilisateur peut stocker 28,4 millions de résultats. Les données sont stockées sur la carte MicroSD en format .csv et peuvent être visualisées et éditées facilement à l'aide d'un tableur. Les événements d'alarme peuvent également être enregistrés dans la carte MicroSD. Les enregistrements sont horodatés à l'aide de l’horloge interne du capteur.
Alarmes En cas de déclenchement d’alarme, l’écran l’indique en changeant de couleur. Les modes et les niveaux d’alarmes sont configurés via l’écran.

Spécifications générales

Dimensions L x l x h Module électronique : 98 x 64 x 36 mm Tête : 18 x 45 mm Filetage : M16 x 1 mm
Masse 390 g avec câble
Matériaux Tête: Acier inoxydable IP65 Boitier électronique: Aluminium moulé
Ecran tactile Tactile résistif 2,83", 320 x 240 px
Alimentation 24 VDC, 100 mA max
Impédance de boucle 900 Ω Max

Spécifications environnementales

Domaine de référence De 0°C à +70°C (HR: 95% sans condensation)
Etanchéité IP65



Instrument :

Structure du code de commande: 16-AA-BB-CC-DDD-E/MAN Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit. 16                   Rayomatic 16 Livré en standard avec :

  • Manuel d'utilisation en français

Table AA       Température de fonctionnement du capteur MA                 Tête de mesure 0 - 60°C JA                  Tête de mesure 0 - 120°C (optique 20:1 seulement) HA                 Tête de mesure 0 - 180°C (optique 20:1 seulement) Table BB        Optique - Distance à la cible 2                     Optique 2:1, 61,9 mm @ 100 mm 15                   Optique 15:1, 45,2 mm @ 500 mm 20                   Optique 20:1, 36,9 mm @ 500 mm 30                   Optique 30:1, 28,6 mm @ 500 mm CF                  Lentille champ convergent, 5 mm @ 100 mm Table CC       Gamme de température LT                  -20°C à 100°C MT                 0 à 250°C HT                 0 à 500°C XT                 0 à 1000°C CT                 -20°C à 1000°C configurable (modèles -CRT, -BB, -BRT seulement) Table DDD     Sorties, interface

CB                  Sortie 4-20 mA, pas d'écran

CRT               Option CB + 2 sorties relais, avec écran tactile

BB                  Sortie RS485 Modbus, pas d'écran

BRT                Option BB + 2 sorties relais, avec écran tactile

Table E            Certificat d’étalonnage

0                      Aucun 1                      Certificat d'étalonnage usine avec traçabilité

Accessoires :

Digimax 180     Hub 6 voies avec écran tactile pour modèles -BB et -BRT MSD                  Carte MicroSD 2 Go avec adaptateur carte SD pour le stockage et le transfert des données (Modèles -BRT et -CRT seulement) FBS                  Bride de fixation fixe pour capteurs compacts ABS                  Bride de fixation ajustable pour capteurs compacts APSW               Buse de soufflage pour capteurs compacts 2:1 APSN                Buse de soufflage pour capteurs compacts 15:1, 30:1 et CF LSTS                 Pointeur laser pour capteurs compacts DLSBFS            Support fixe de double pointeur laser pour capteurs compacts DLSBAS            Support ajustable de double pointeur laser pour capteurs compacts DLSBCE            Extension de câble pour support de double pointeur laser - 1 m PWS                  Fenêtre de protection plastique, support en acier inoxydable (modèle 8-14 µm seulement) PMCE                Extension de câble de la tête de mesure (Modèle -MA), 1 m, jusqu'à 29 m d'extension PMCEHT           Extension de câble de la tête de mesure à haute température (Modèles -HA et -JA), 1 m, jusqu'à 29 m d'extension CALCERT A     Certificat d'étalonnage usine avec traçabilité CALCERT B     Réétalonnage et certificat d'étalonnage MBAC               Changement de l'adresse Modbus (Les capteurs sont fournis en standard avec l'adresse Mobdus 1). Spécifier l'adresse requise pour chaque capteur à la commande.
