picto fleche Thermomètre infrarouge de process 8-14 µm avec interface Modbus RS485

IRtec Rayomatic NET est un thermomètre infrarouge de process mesurant les températures de -20°C à 500°C avec précision, répétabilité et un temps de réponse de 240 ms seulement. Il comprend une interface Modbus RS485 RTU qui permet à l’utilisateur de configurer l’instrument.

  • 8 à 14 µm
  • Interface Modbus RS485 RTU intégrée
  • Terminal tactile multi-capteurs de configuration, visualisation et surveillance
  • Emissivité réglable de 0.2 à 1.0
  • Valeurs MIN / MAX / AVG, maintien des valeurs de crête et vallée
  • Optiques 2:1, 15:1, 30:1 et CF
  • Boitier IP65 en acier inoxydable
Poser une question
Etre rappelé par un conseiller

IRtec Rayomatic NET est un thermomètre infrarouge de process mesurant les températures de -20°C à 500°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

Il comprend une interface Modbus RS485 RTU qui permet à l'utilisateur d'ajuster l'émissivité, compenser les réflexions, appliquer des filtres, sélectionner les valeurs minimum, maximum, moyennes et courantes et maintenir les valeurs de crête et vallée.

Jusqu'à 32 capteurs peuvent être installés sur un même réseau multipoints.

  • 8 à 14 µm
  • Interface Modbus RS485 RTU intégrée
  • Terminal tactile multi-capteurs de configuration, visualisation et surveillance
  • Emissivité réglable de 0.2 à 1.0
  • Valeurs MIN / MAX / AVG, maintien des valeurs de crête et vallée
  • Optiques 2:1, 15:1, 30:1 et CF
  • Boitier IP65 en acier inoxydable

   Mesure de température

Modèle LT MT HT
Plage de température -20 à 100°C 0 à 250°C 0 à 500°C
Réponse spectrale 8 - 14 µm
Emissivité Ajustable de 0.2 à 1.0
Précision ±1% L ou 1°C
Répétabilité ±0,5% L ou 0,5°C
Temps de réponse 240 ms (90%)

Optiques

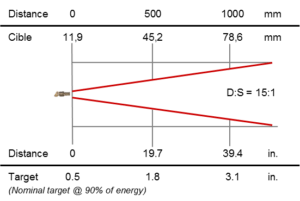

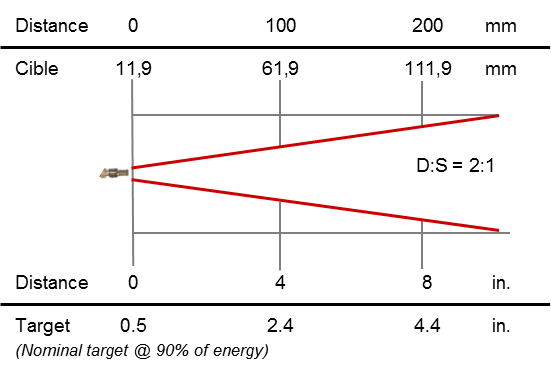

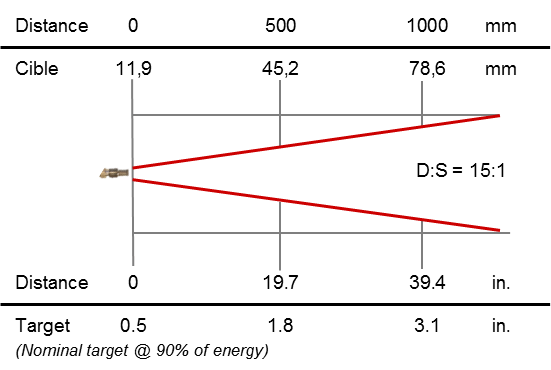

Rayomatic NET_Optics 2-1 Rayomatic NET_Optics 15-1

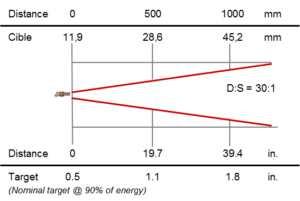

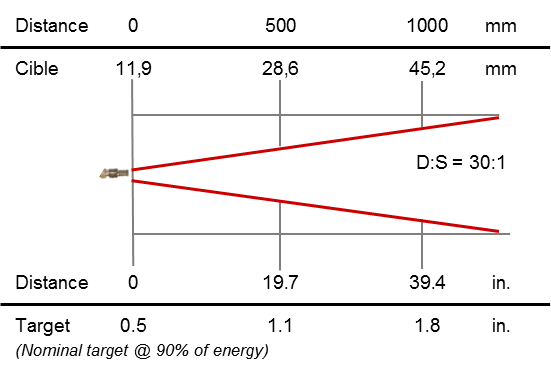

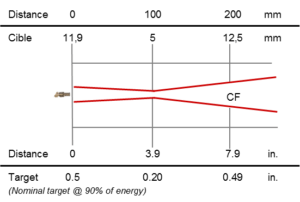

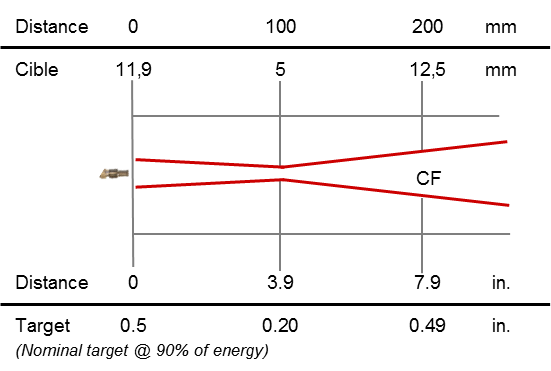

Rayomatic NET_Optics 30-1 Rayomatic NET_Optics CF

Fonctionnalités additionnelles

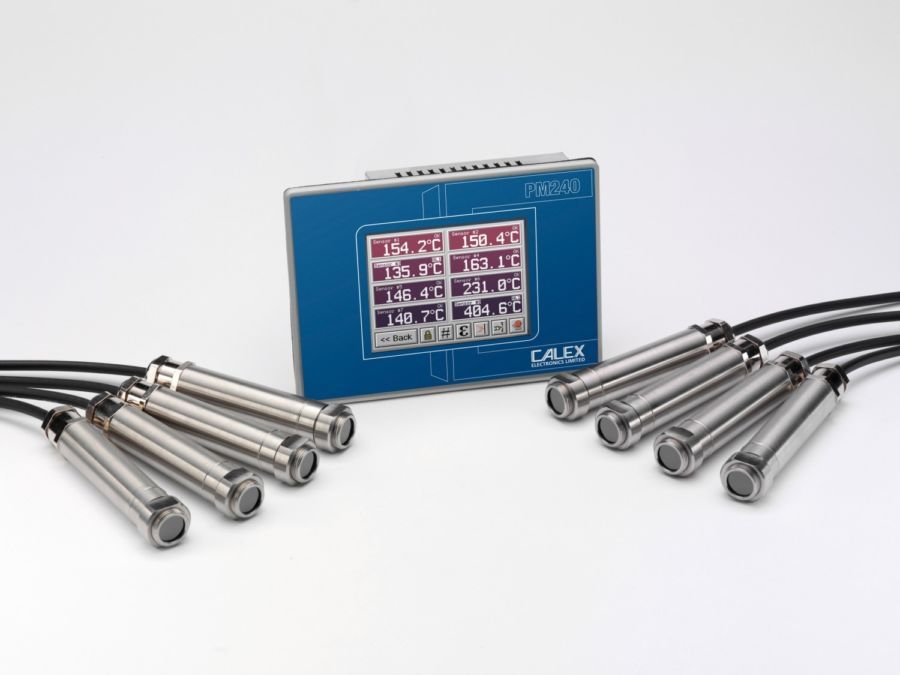

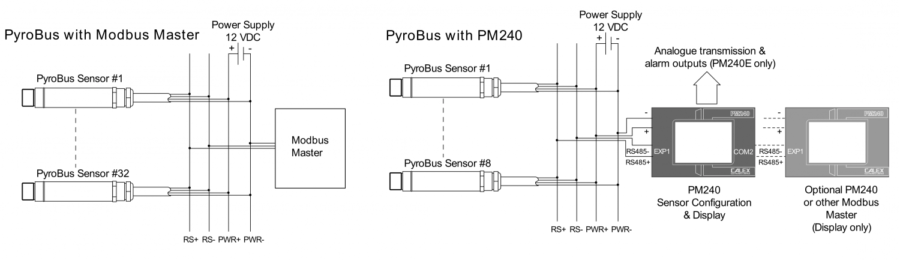

Réseau multi-capteurs Jusqu'à 32 capteurs sur un même réseau
Interface Modbus Ajustage de l'émissivité, compensation des réflexions, application des filtres, sélection des valeurs minimum, maximum, moyennes et courantes et maintien les valeurs de crête et vallée.

Spécifications générales

Dimensions L x l x h Module électronique : Ø 18 x 103 mm
Filetage : M16 x 1 mm
Masse 95 g avec câble
Boitier Acier inoxydable
Alimentation 12 VDC (6-13 VDC), 50 mA max
Interface Modbus RS485 RTU
Vitesse de transmission: 9600° baud
Format: 8 bits, pas de parité, 1 bit d'arrêt (autres sur demande)

Spécifications environnementales

Domaine de référence De 0°C à +70°C (95% sans condensation)
Etanchéité IP65

Instrument :

Structure du code de commande: NET-AA-BB-C/MAN

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

NET                Rayomatic NET

Livré en standard avec :

  • Manuel d'utilisation en français

Table AA        Optique - Distance à la cible

2                     Optique 2:1, 61,9 mm @ 100 mm

15                   Optique 15:1, 45,2 mm @ 500 mm

30                   Optique 30:1, 28,6 mm @ 500 mm

CF                  Lentille champ convergent, 5 mm @ 100 mm

Table BB        Accessoires

NO                  Aucun

WJ                  Système de refroidissement Air/Eau + buse de soufflage

Table C            Certificat d’étalonnage

0                      Aucun

1                      Certificat d'étalonnage usine avec traçabilité

Accessoires :

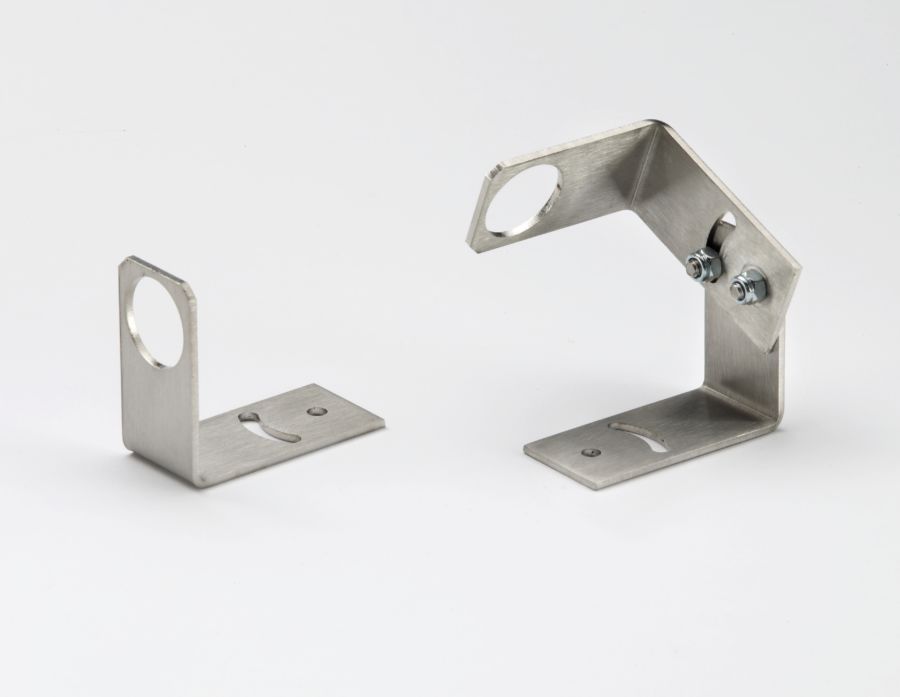

FBS                  Bride de fixation fixe pour capteurs compacts

ABS                  Bride de fixation ajustable pour capteurs compacts

APSW               Buse de soufflage pour capteurs compacts 2:1

APSN                Buse de soufflage pour capteurs compacts 15:1, 30:1 et CF

PWS                 Fenêtre de protection plastique, support en acier inoxydable

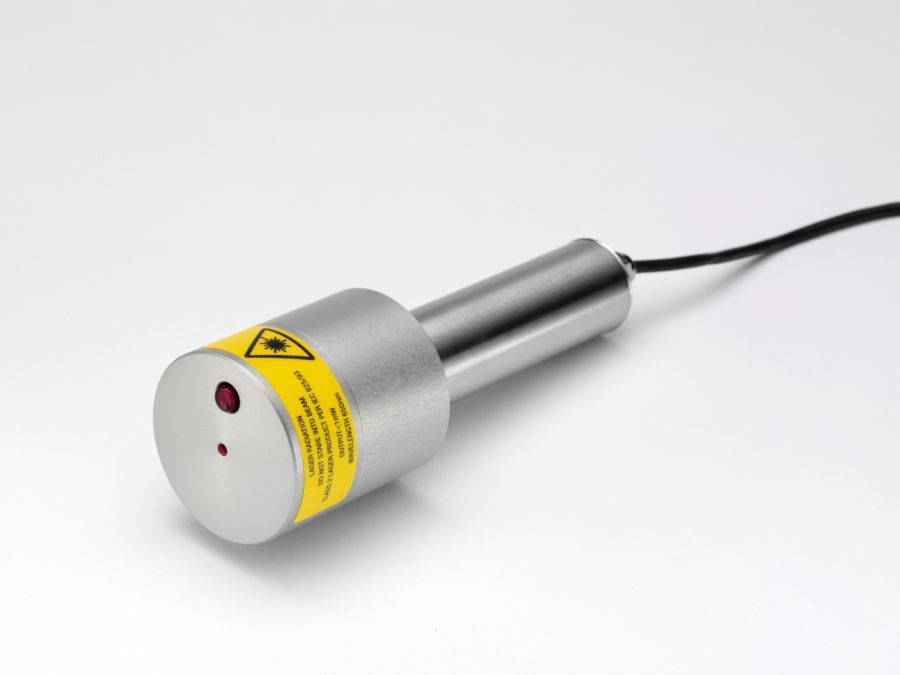

LSTS                Pointeur laser pour capteurs compacts
DLSBFS           Support fixe de double pointeur laser pour capteurs compacts
DLSBAS           Support ajustable de double pointeur laser pour capteurs compacts
DLSBCE           Extension de câble pour support de double pointeur laser - Prix pour 1 m

PBCE                Extension de câble pour capteur de Rayomatic NET sans système de refroidissement, 1 m, jusqu'à 29 m d'extension

PBCEHT           Extension de câble pour capteur de Rayomatic NET sans système de refroidissement, 1 m, jusqu'à 29 m d'extension

CALCERT A     Certificat d'étalonnage usine avec traçabilité

CALCERT B     Réétalonnage et certificat d'étalonnage

MBAC               Changement d'adresse Modbus par l'usine, par capteur. Les capteurs sont fournis par défaut avec une adresse 1. Préciser l'adresse Modbus requise pour chaque capteur à la commande.

Digimax 180     Hub 6 voies avec écran tactile

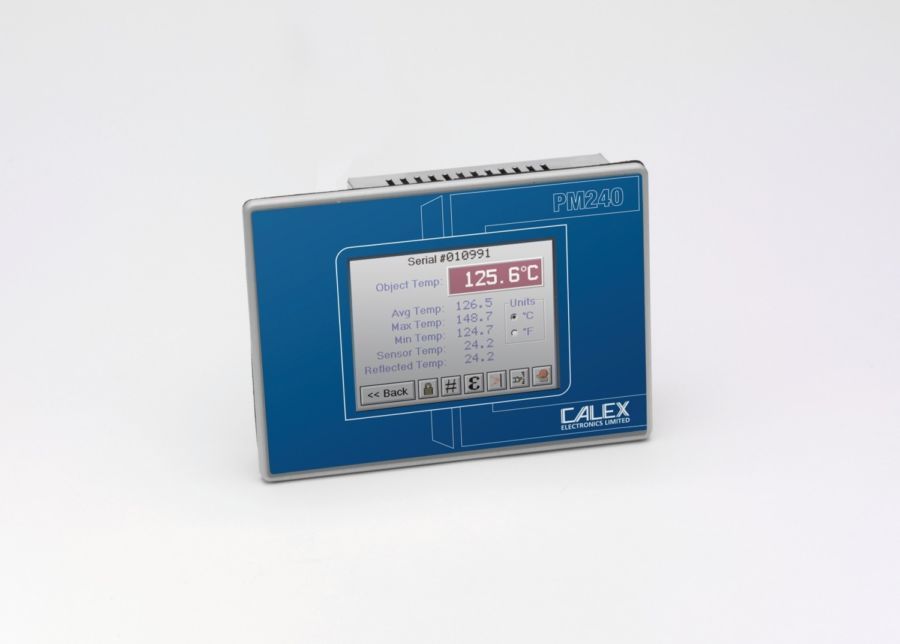

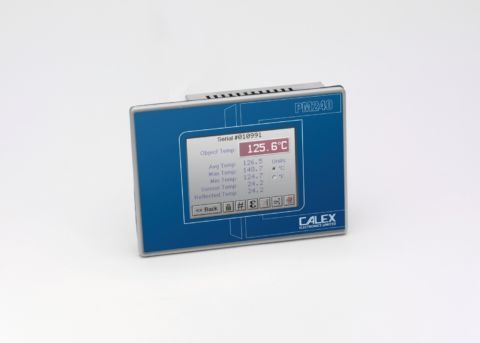

Digimax 240     Terminal tactile pour montage en panneau, accepte jusqu'à 8 capteurs NET

Digimax 240E   Terminal tactile pour montage en panneau, accepte jusqu'à 8 capteurs NET. Comprend 4 sorties analogiques 0 - 10 V DC et 16 sorties alarmes
