Thermomètre infrarouge de process 8-14 µm avec double sortie T° cible et T° interne
Thermomètre infrarouge de process 8-14 µm avec double sortie T° cible et T° interne
Thermomètre infrarouge de process 8-14 µm, sortie T° cible / interne
Thermomètre infrarouge de process 8-14 µm, WJ

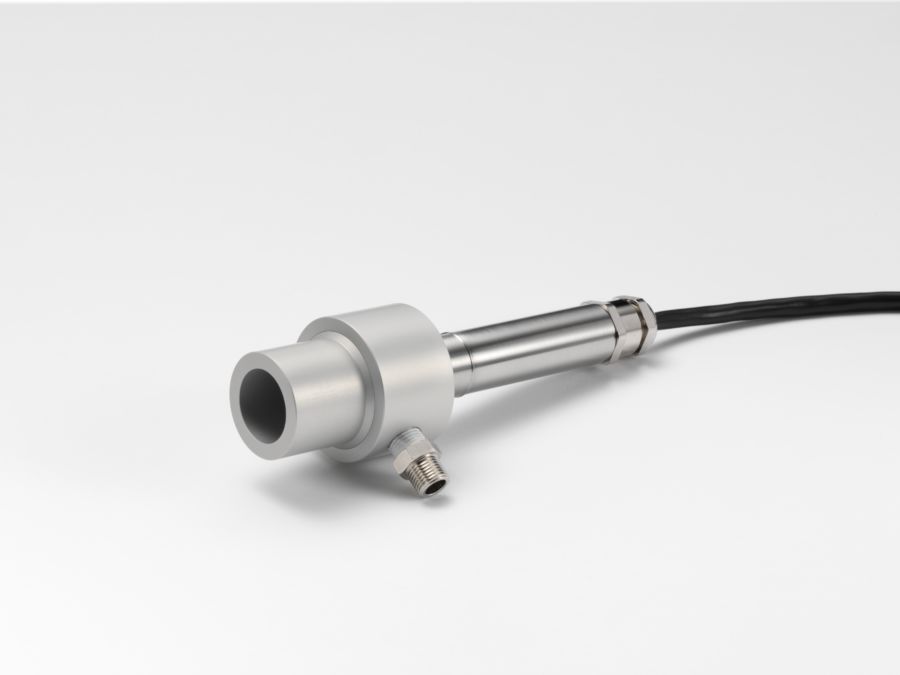

Thermomètre infrarouge de process 8-14 µm, air purge
Rayomatic TC (10) - AOIP
Rayomatic TC (11) - AOIP

Rayomatic TC

picto fleche Thermomètre infrarouge de process 8-14 µm avec double sortie T° cible et T° interne

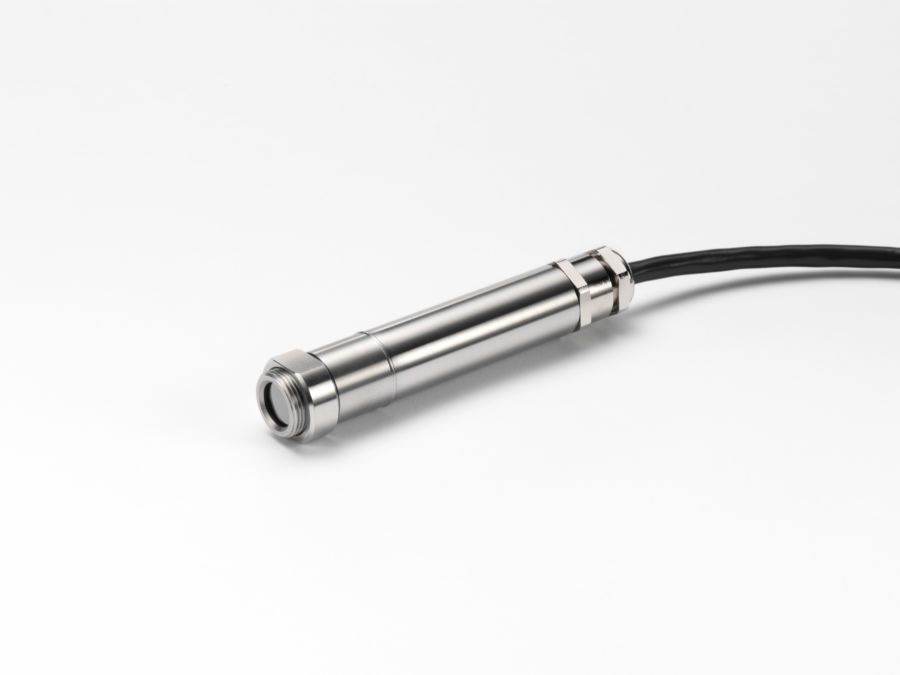

IRtec Rayomatic TC est un thermomètre infrarouge de process mesurant les températures de -20°C à 500°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

  • 8 à 14 µm
  • T° cible: Sortie 2 fils 4-20 mA / 4 fils tension / 4 fils Tc J, K ou T / 4 fils tension faible consommation
  • T° capteur interne: Sortie 4-20 mA
  • Emissivité fixe de 0.95
  • Optiques 2:1, 15:1, 30:1 et CF
  • Boitier IP65 en acier inoxydable
Poser une question
Etre rappelé par un conseiller

IRtec Rayomatic TC est un thermomètre infrarouge de process mesurant les températures de -20°C à 500°C avec précision, répétabilité et un temps de réponse de 240 ms seulement. Il dispose de plusieurs options de signaux de sortie:

Le modèle 2 fils propose une sortie 4-20 mA qui transmet la température de la cible et offre ainsi une solution simple à la plupart des applications de mesure de température sans contact.

Les modèles 4 fils transmettent la température de la cible par sortie 0–50 mV ou thermocouple (type J, K ou T) et la température du capteur interne en signal 4–20 mA. On peut utiliser cette deuxième sortie afin de s’assurer que le détecteur fonctionne en-deçà des limitations de température ambiante, et ainsi éviter les dégâts potentiels causés par la surchauffe ou le refroidissement excessif.

Le nouveau modèle 4 fils sortie 0-50 mV consomme très peu (3,2 mA), il est idéal pour augmenter la durée d'utilisation lors d'applications sur batterie.

  • 8 à 14 µm
  • T° cible: Sortie 2 fils 4-20 mA / 4 fils tension / 4 fils Tc J, K ou T / 4 fils tension faible consommation
  • T° capteur interne (modèles 4 fils): Sortie 4-20 mA
  • Emissivité fixe de 0.95
  • Optiques 2:1, 15:1, 30:1 et CF
  • Boitier IP65 en acier inoxydable

Mesure de température

Modèle LT MT HT
Plage de température -20 à 100°C 0 à 250°C 0 à 500°C
Réponse spectrale 8 - 14 µm
Emissivité Fixe à 0.95
Précision ±1% L ou 1°C
Répétabilité ±0,5% L ou 0,5°C
Temps de réponse 240 ms (90%)

Optiques

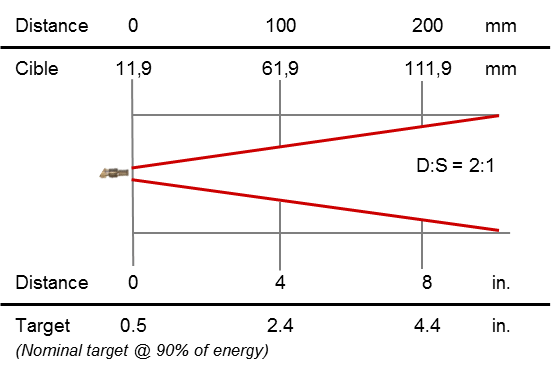

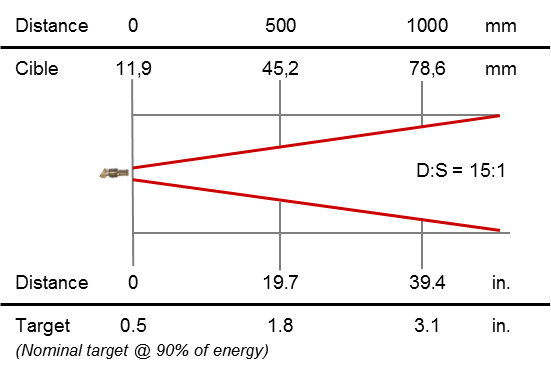

Rayomatic TC_Optics 2-1 Rayomatic TC_Optics 15-1

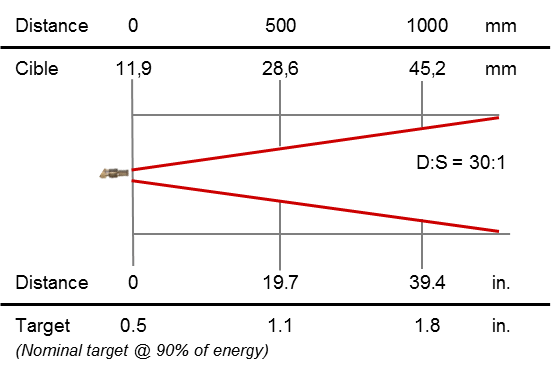

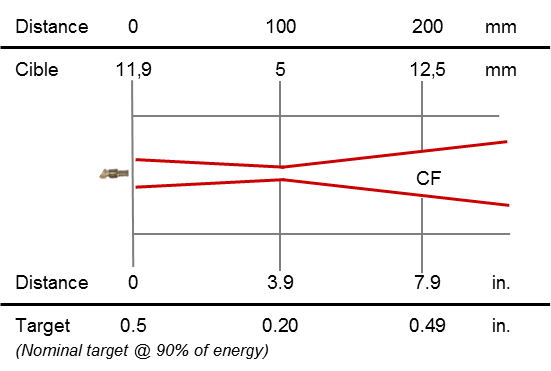

Rayomatic TC_Optics 30-1 Rayomatic TC_Optics CF

Fonctionnalités additionnelles

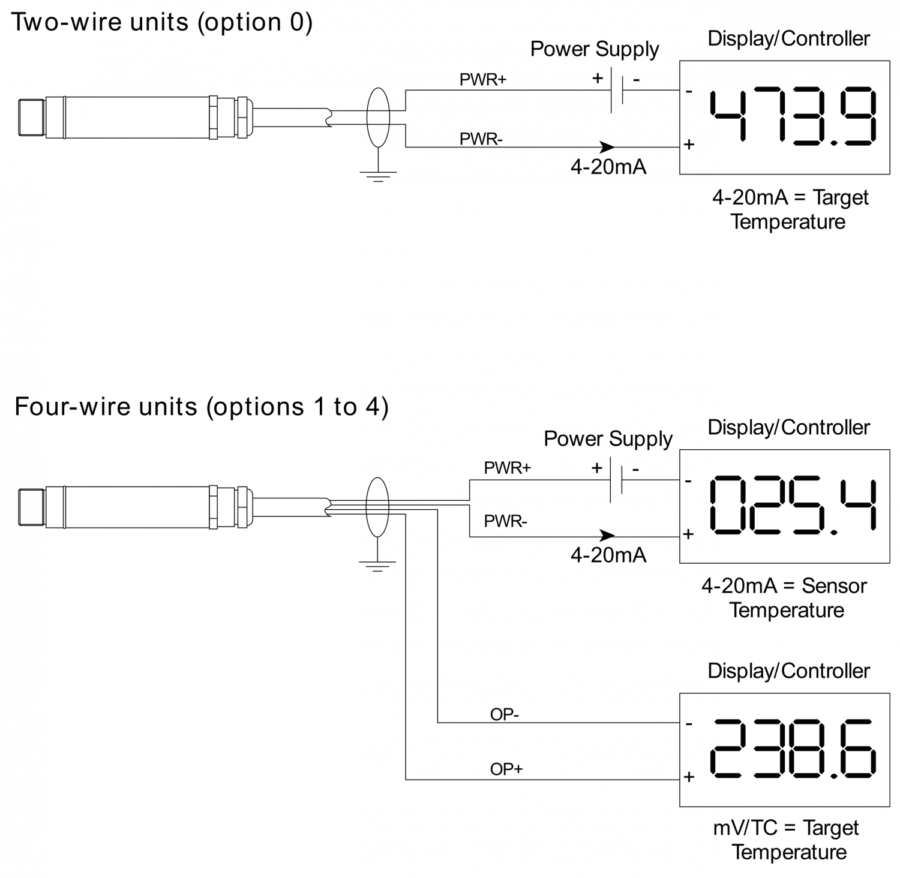

Sorties 2 fils, 4-20 mA
4 fils, 0-50 mV (T° cible), 4-20 mA (T° capteur)
4 fils, Tc T (T° cible), 4-20 mA (T° capteur)
4 fils, Tc J (T° cible), 4-20 mA (T° capteur)
4 fils, Tc K (T° cible), 4-20 mA (T° capteur)
4 fils, 0-50 mV (T° cible)

Spécifications générales

Dimensions L x l x h Module électronique : Ø 18 x 103 mm
Filetage : M16 x 1 mm
Masse 95 g avec câble
Boitier Acier inoxydable
Alimentation 24 VDC (Max 28 VDC)
Tension détecteur 6 VDC Min
Impédance de boucle 900 Ω Max (4-20 mA OUT)
Impédance de sortie 56 Ω (mV / Tc OUT)

Spécifications environnementales

Domaine de référence De 0°C à +70°C (95% sans condensation)
Etanchéité IP65



Instrument :

Structure du code de commande: TC-AA-BB-C-DD-E/MAN

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

TC                  Rayomatic TC

Livré en standard avec :

  • Manuel d'utilisation en français

Table AA        Optique - Distance à la cible

2                     Optique 2:1, 61,9 mm @ 100 mm

15                   Optique 15:1, 45,2 mm @ 500 mm

30                   Optique 30:1, 28,6 mm @ 500 mm

CF                  Lentille champ convergent, 5 mm @ 100 mm

Table BB       Gamme de température

LT                  -20°C à 100°C

MT                 0 à 250°C

HT                  0 à 500°C (sauf optique 2:1)

Table C       Signal de sortie

0                     2 fils, 4-20 mA

1                     4 fils, 0-50 mV (T° cible), 4-20 mA (T° capteur)

2                     4 fils, Tc T (T° cible), 4-20 mA (T° capteur)

3                     4 fils, Tc J (T° cible), 4-20 mA (T° capteur)

4                     4 fils, Tc K (T° cible), 4-20 mA (T° capteur)

5                     4 fils, 0-50 mV (T° cible), faible consommation, pour applications sur batterie

Table DD        Accessoires

NO                  Aucun

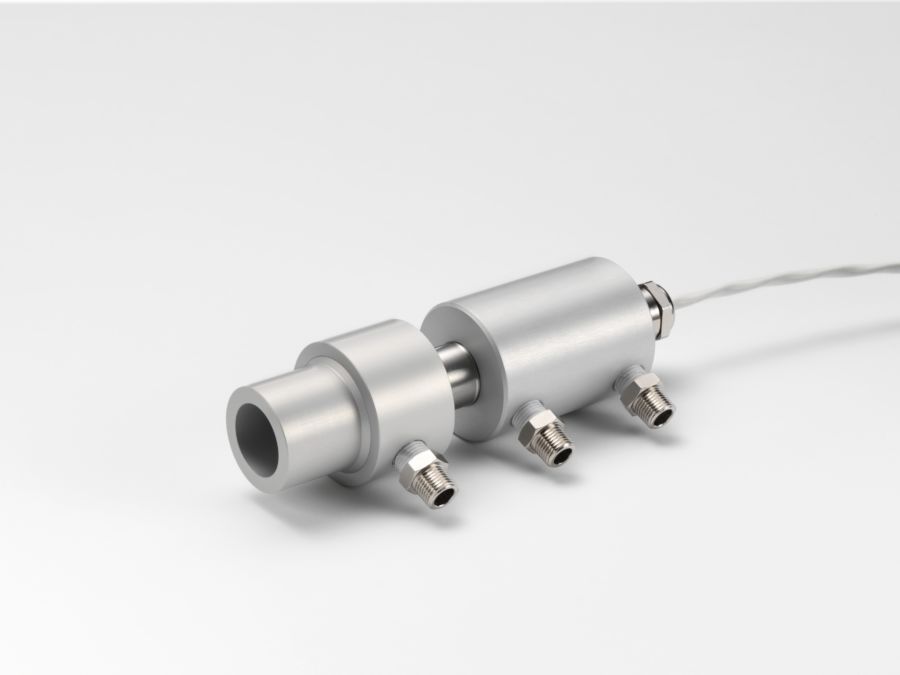

WJ                  Système de refroidissement Air/Eau + buse de soufflage

Table E            Certificat d’étalonnage

0                      Aucun

1                      Certificat d'étalonnage usine avec traçabilité

Accessoires :

FBS                  Bride de fixation fixe pour capteurs compacts

ABS                  Bride de fixation ajustable pour capteurs compacts

APSW               Buse de soufflage pour capteurs compacts 2:1

APSN                Buse de soufflage pour capteurs compacts 15:1, 30:1 et CF

PWS                  Fenêtre de protection plastique, support en acier inoxydable

LSTS                 Pointeur laser pour capteurs compacts

DLSBFS            Support fixe de double pointeur laser pour capteurs compacts

DLSBAS            Support ajustable de double pointeur laser pour capteurs compacts

DLSBCE            Extension de câble pour support de double pointeur laser - Prix pour 1 m

PCCE                Extension de câble pour capteur de Rayomatic TC sans système de refroidissement, option 0 - 1 m, jusqu'à 29 m d'extension

PCCEV              Extension de câble pour capteur de Rayomatic TC sans système de refroidissement, option 1 - 1 m, jusqu'à 29 m d'extension

PCCET              Extension de câble pour capteur de Rayomatic TC sans système de refroidissement, option 2 - 1 m, jusqu'à 29 m d'extension

PCCEJK            Extension de câble pour capteur de Rayomatic TC sans système de refroidissement, option 3 et 4 - 1 m, jusqu'à 29 m d'extension

PCCEHT           Extension de câble pour capteur de Rayomatic TC avec système de refroidissement, option 0 - 1 m, jusqu'à 29 m d'extension

PCCEHTJ          Extension de câble, haute température, pour capteur de Rayomatic TC avec système de refroidissement, option 3 - 1 m, jusqu'à 29 m d'extension

PCCEHTK         Extension de câble, haute température, pour capteur de Rayomatic TC avec système de refroidissement, option 4 - 1 m, jusqu'à 29 m d'extension

CALCERT A     Certificat d'étalonnage usine avec traçabilité

CALCERT B     Réétalonnage et certificat d'étalonnage
