picto fleche Thermomètre infrarouge de process 8-14 µm avec sortie 4-20 mA et communication USB

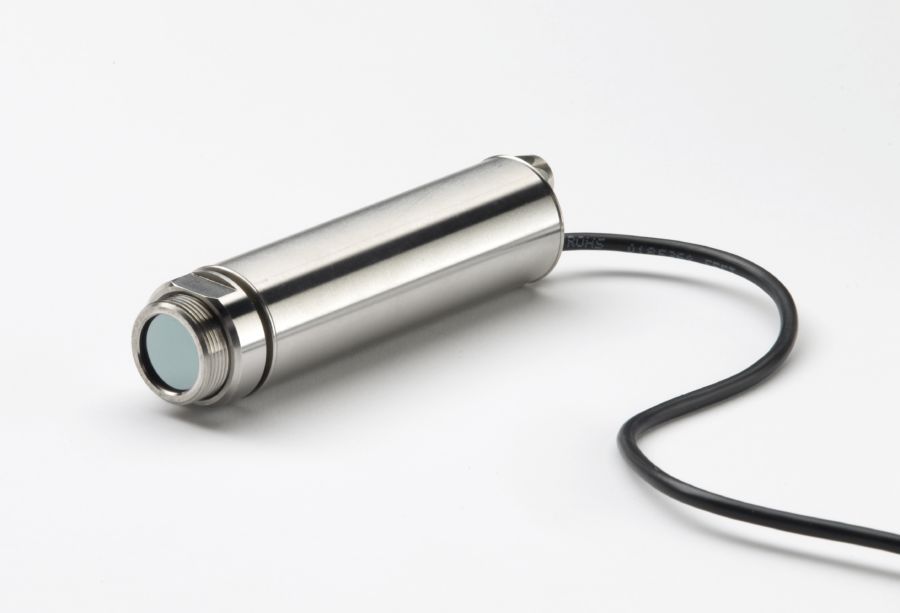

IRtec Rayomatic USB est un thermomètre infrarouge de process mesurant les températures de -40°C à 1000°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

  • 8 à 14 µm
  • Sortie 2 fils 4-20 mA
  • Gamme de température et émissivité réglables via logiciel sur liaison USB
  • Emissivité réglable de 0.1 à 1.0
  • Optiques 15:1, 30:1 et CF
  • Serveur OPC
  • Enregistrement des données, alarmes et affichage graphique déroulant
  • Boitier IP65 en acier inoxydable
Poser une question
Etre rappelé par un conseiller

IRtec Rayomatic USB est un thermomètre infrarouge de process mesurant les températures de -40°C à 1000°C avec précision, répétabilité et un temps de réponse de 240 ms seulement.

Il convient à la plupart des matériaux tels que la nourriture, le papier, les textiles, les plastiques, le cuir, le tabac, les produits pharmaceutiques, les produits chimiques, le caoutchouc, le charbon et l’asphalte.

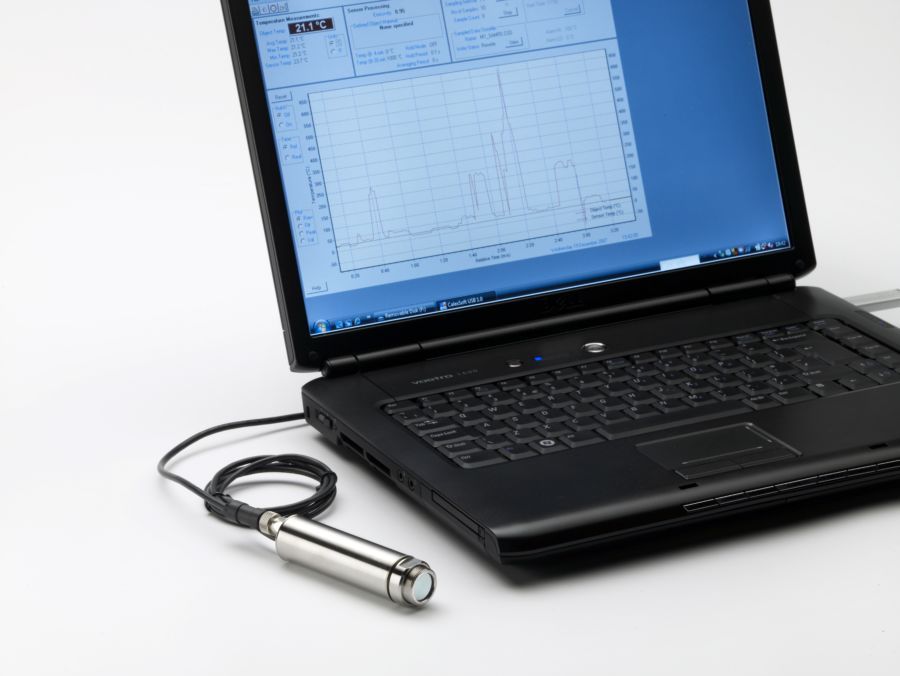

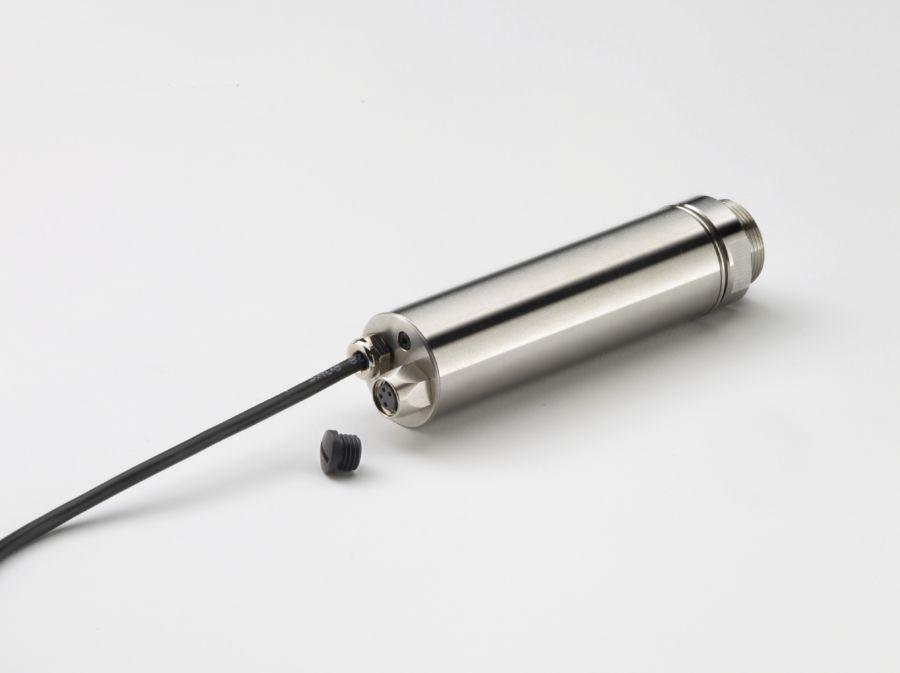

Entièrement configurable par PC, il est livré avec le logiciel IRConfig et un câble de liaison USB. L'utilisateur peut configurer l'émissivité et la gamme à l'aide de l'interface logiciel ou par client OPC.

  • 8 à 14 µm
  • Sortie 2 fils 4-20 mA
  • Gamme de température et émissivité réglables via logiciel sur liaison USB
  • Emissivité réglable de 0.1 à 1.0
  • Optiques 15:1, 30:1 et CF
  • Serveur OPC
  • Enregistrement des données, alarmes et affichage graphique déroulant
  • Boitier IP65 en acier inoxydable

Mesure de température

Plage de température -40 à 1000°C
Réponse spectrale 8 - 14 µm
Emissivité Ajustable de 0.1 à 1.0
Précision ±1% L ou 1°C
Répétabilité ±0,5% L ou 0,5°C
Temps de réponse 240 ms (90%)

Optiques

Rayomatic USB_Optics 15-1 Rayomatic USB_Optics 30-1

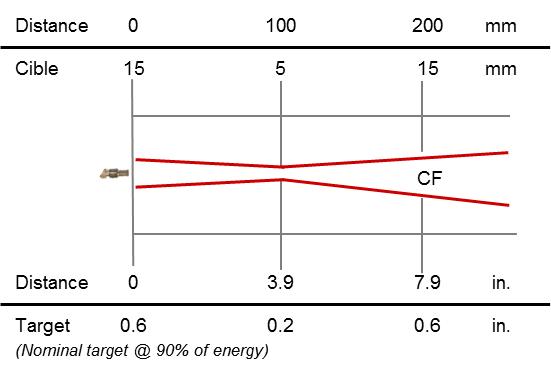

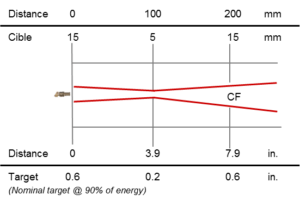

Rayomatic USB_Optics CF

Fonctionnalités additionnelles

Acquisition des données Enregistrement des données, alarmes et affichage graphique déroulant sur logiciel PC

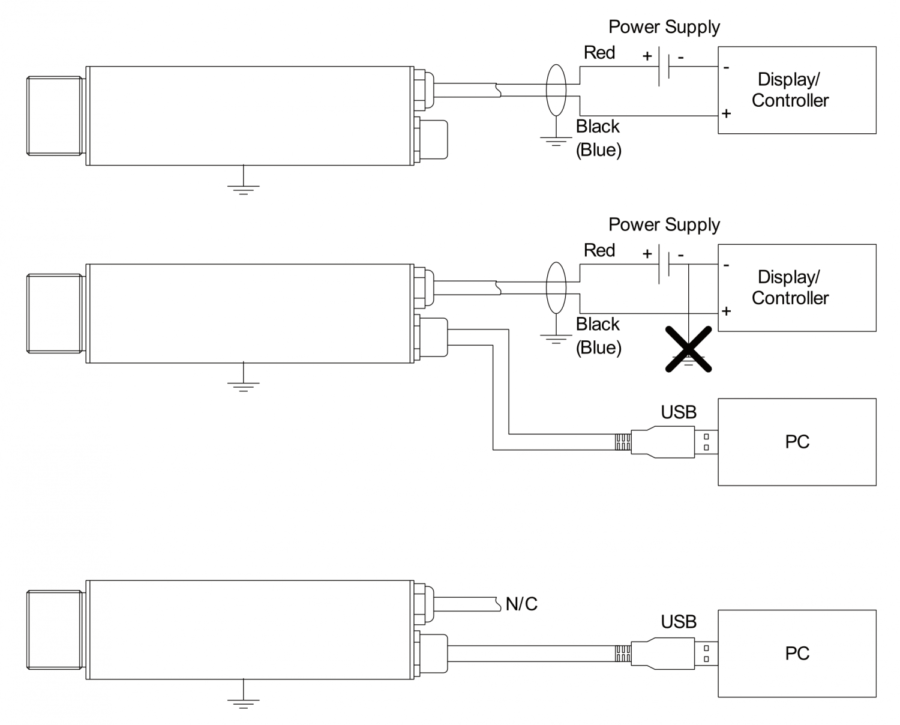

Sortie 4-20 mA 2 fils

Spécifications générales

Dimensions L x l x h Module électronique : Ø 25 x 106,5 mm
Filetage : M20 x 1 mm
Masse 175 g avec câble
Boitier Acier inoxydable
Alimentation 24 VDC (Max 28 VDC)
Tension détecteur 6 VDC Min
Impédance de boucle 900 Ω Max (4-20 mA OUT)
Interfaces USB

Spécifications environnementales

Domaine de référence De 0°C à +70°C (95% sans condensation)
Etanchéité IP65



Instrument :

Structure du code de commande: USB-AA-BB-C/MAN

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

USB               Rayomatic USB

Livré en standard avec :

  • Logiciel IRConfig

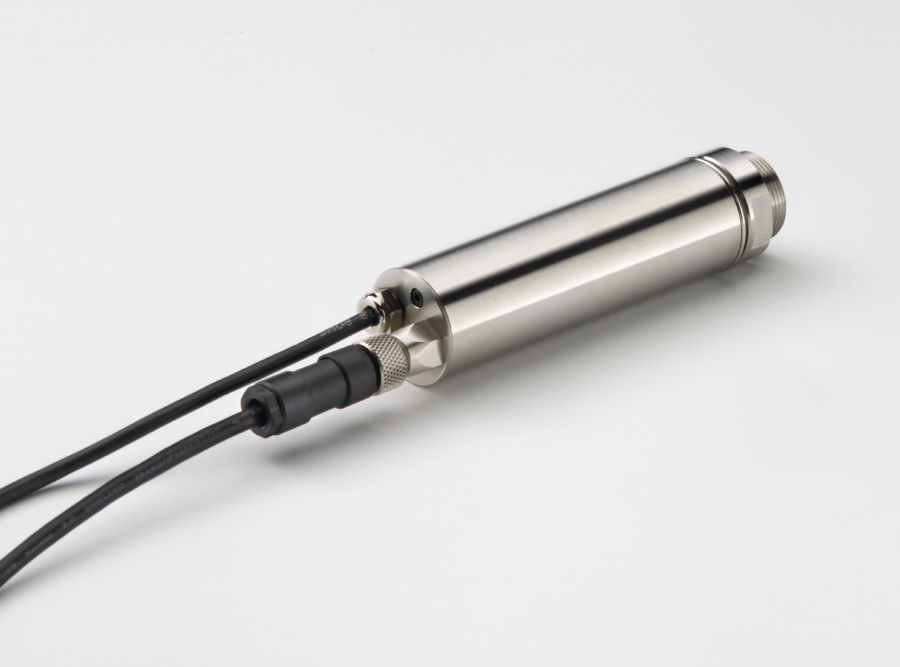

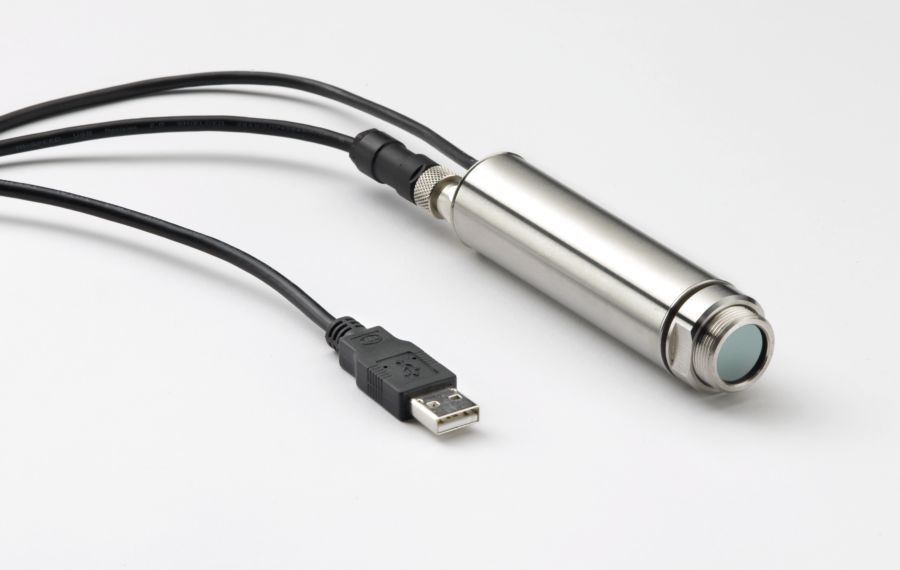

  • Câble de connexion USB

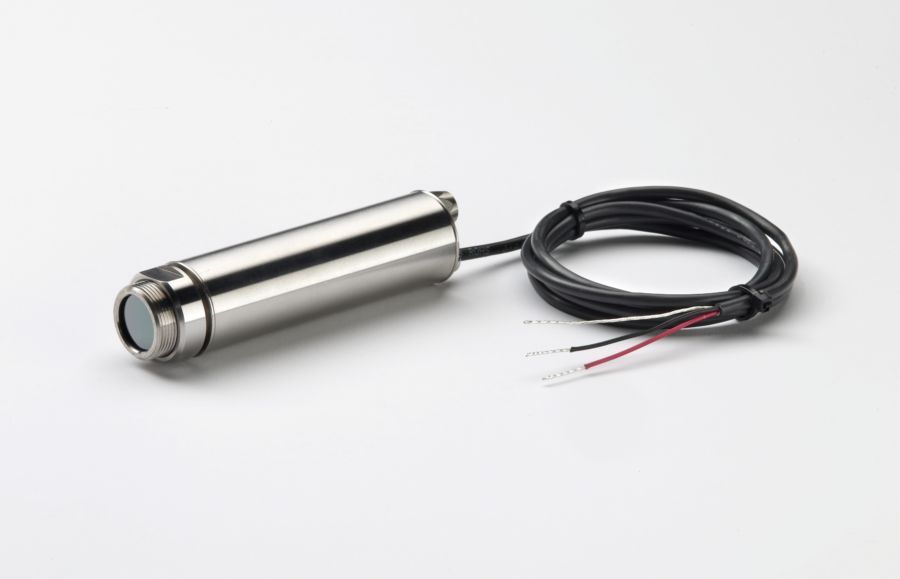

  • Câble de sortie
  • Manuel d'utilisation en français

Table AA        Optique - Distance à la cible

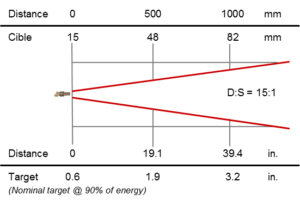

15                   Optique 15:1, 48 mm @ 500 mm

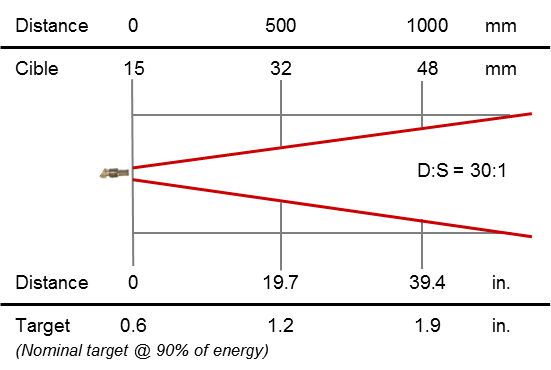

30                   Optique 30:1, 32 mm @ 500 mm

CF                  Lentille champ convergent, 5 mm @ 100 mm

Table BB        Accessoires

NO                  Aucun

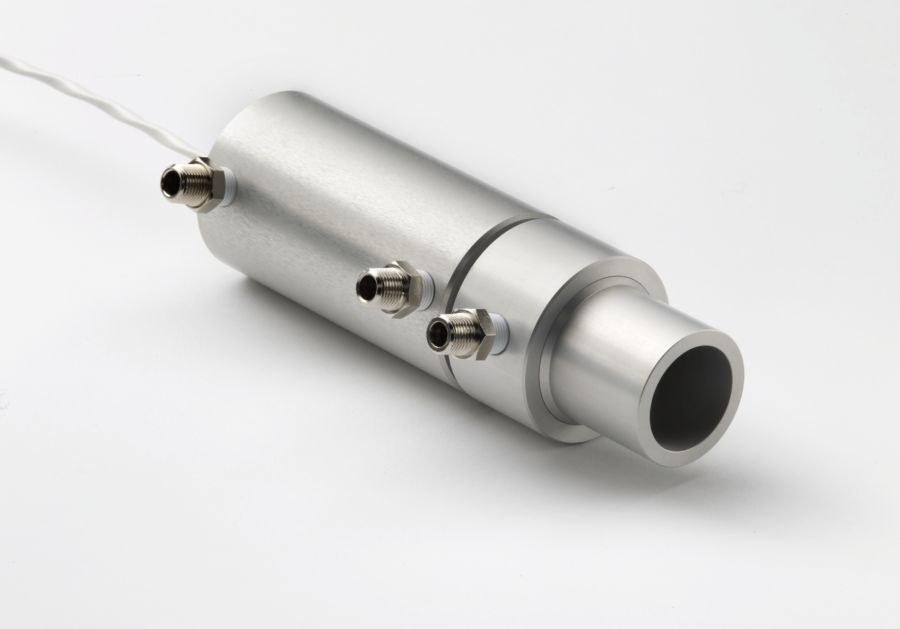

WJ                  Système de refroidissement Air/Eau + buse de soufflage

Table C            Certificat d’étalonnage

0                      Aucun

1                      Certificat d'étalonnage usine avec traçabilité

Accessoires :

FBL                  Bride de fixation fixe pour Rayomatic USB

ABL                  Bride de fixation ajustable pour Rayomatic USB

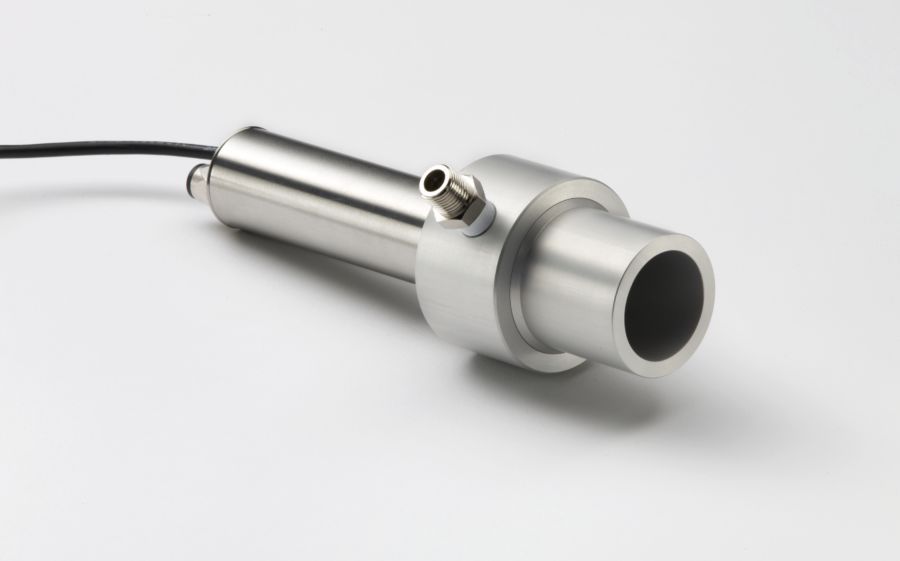

APL                  Buse de soufflage pour Rayomatic USB

PWL                 Fenêtre de protection plastique, support en acier inoxydable

LSTL                Pointeur laser pour RAYOMATIC USB

DLSBFL           Support fixe de double pointeur laser pour RAYOMATIC USB

DLSBAL           Support ajustable de double pointeur laser pour RAYOMATIC USB

DLSBCE          Extension de câble pour support de double pointeur laser - 1 m

PUCE              Extension de câble pour capteur de Rayomatic USB sans système de refroidissement - 1 m, jusqu'à 29 m d'extension

PUCEHT          Extension de câble, haute température, pour capteur de Rayomatic USB avec système de refroidissement - 1 m, jusqu'à 29 m d'extension

CALCERT A     Certificat d'étalonnage usine avec traçabilité

CALCERT B     Réétalonnage et certificat d'étalonnage
