Libra 785 - Design tubes parallèles

Libra 785

picto fleche Bain d'étalonnage liquide agité de grande profondeur à tubes parallèles, -80°C à 300°C

Le bain d’étalonnage liquide agité à tubes parallèles de la série Libra offre une très grande stabilité (< 1 mK) ainsi qu’une excellente homogénéité et une grande profondeur d’étalonnage.

  • Séparation physique de la zone de chauffe et de la zone de travail
  • 3 modèles pour couvrir -80°C à 300°C
  • Excellent uniformité et incertitudes inférieures à 1 mK
Poser une question
Etre rappelé par un conseiller

Le bain liquide agité à tubes parallèles de la série Libra permet d’étalonner de -80°C à 300°C selon les modèles à de très faibles incertitudes -inférieures à 1 mK-, soit en étalonnage par comparaison à une chaîne de référence, soit aux Points Fixes du Mercure, Eau, Gallium ou Indium.

Le design du Libra est issu de la précédente génération des Neptune 915. Il constitue une solution moins onéreuse tout en gardant les points clés du succès du 915 : excellente homogénéité et uniformité, construction basée sur l’utilisation de tubes parallèles permettant de séparer la zone de travail de la zone d’échange de chaleur.

L'élément clé de son design est la séparation physique existant entre la zone de mise à température du fluide et la zone de travail, dans laquelle sont placés les thermomètres à tester. La forme des tubes parallèles et la courbure des angles sont également des éléments important permettant d'optimiser l'uniformité de la température.

Le Libra est constitué du même système à tubes parallèles que le 915, et dispose en plus d'un système de refroidissement intégré pour atteindre les températures les plus basses.

La puissance de refroidissement est régulée de façon dynamique pour assurer une meilleure stabilité aux températures les plus basses.

Bien que ce bain offre une profondeur de 485 mm, il ne requiert que 8,5 litres de fluide, garantissant un faible coût d’utilisation.

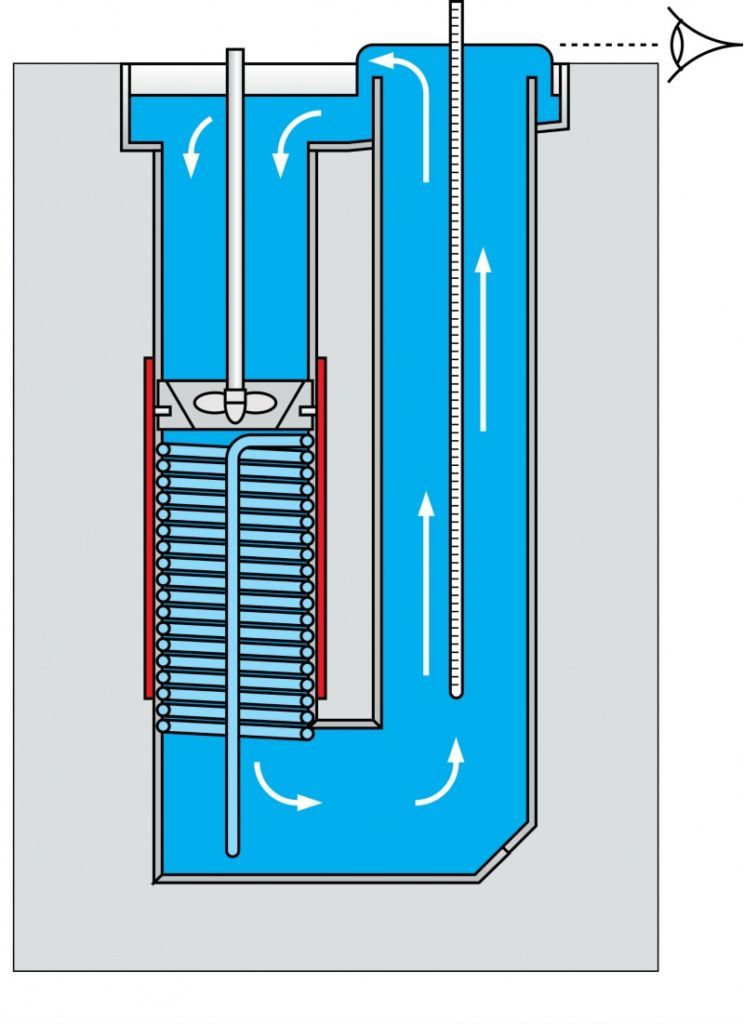

Fonctionnement :

Libra 785 - Design tubes parallèles

  1. Le liquide descend dans la chambre de mélange à travers une plaque avec un orifice d'écoulement. Le flux peut être ajusté depuis le panneau de contrôle.
  2. La zone de chauffe / refroidissement est de conception cylindrique pour garantir un flux et une uniformité optimum.
  3. La zone d’étalonnage est séparée de la zone de chauffe / refroidissement.
  4. Le liquide déborde sur une hauteur légèrement supérieure au couvercle du bain. Ce système permet d'immerger totalement les thermomètres à dilation
  5. Le liquide circule dans une large zone qui lui permet de s'expanser lors de son réchauffement puis il reprend son circuit dans le bain.
  6. Isolation thermique ultra performante.





Modèle785L785M785H
Gamme de température-80°C à 125°C-40°C à 125°C30 à 300°C
VolumeDiamètre : 98 mm
Profondeur : 485 mm (8,5 litres)
Stabilité absolue±0,0025°C
(Eau, @50°C)
±0,006°C
(Methanol, @-80°C)
±0,006°C
(Methanol, @-40°C)
±0,006°C
(Huile C10, @125°C)
Uniformité verticale< 1 mK
Temps de chauffage25°C à 125°C : < 50 min (Huile C10)
30°C à 250°C : < 150 min (Huile VH)
Temps de refroidissement0°C à -80°C : < 300 min (Methanol)
10°C à -40°C : < 180 min (Methanol)
Résolution d’affichage0,01°C
Hauteur de liquide (Au-delà de la surface)3 mm
DesignTubes parallèles : chambre d’étalonnage et chambre de brassage du liquide

Spécifications générales

Modèle785L785M785H
Dimensions485 x 525 x 1150 mm
Masse78 kg68 kg48 kg
Alimentation108 / 130 V ou 208 / 240 V, 50/60 Hz
2,8 kW1 kW800 W

Instrument

785L                      Bain d’étalonnage agité de grande profondeur à tubes parallèles, -80°C à 125°C

Livré en standard avec :

  • Logiciel Cal Notepad
  • Câble de communication série
  • Manuel d’utilisation

785M                     Bain d’étalonnage agité de grande profondeur à tubes parallèles, -40°C à 125°C

Livré en standard avec :

  • Logiciel Cal Notepad
  • Câble de communication série
  • Manuel d’utilisation

785H                     Bain d’étalonnage agité de grande profondeur à tubes parallèles, 30°C à 300°C

Livré en standard avec :

  • Logiciel Cal Notepad
  • Câble de communication série
  • Manuel d’utilisation

Accessoires

915/01a                 Bloc d'égalisation en Aluminium

915/01b                 Bloc d'égalisation en Cuivre

915/02                   Support pour thermomètre en verre

915/03                   Monoculaire et support (pour lecture des thermomètres en verre)

915/05                   Tube d'étalonnage et support de bloc d'égalisation

796-05-03               Kit de support d’étalonnage de sondes

Huiles

(8,5 litres d’huile sont nécessaires pour remplir le bain)

915/07                   Huile silicone 40°C à 180°C (bidon de 1 litre)

915/08                   Huile silicone  150°C à 250°C (bidon de 1 litre)

915/09                   Huile silicone 40°C à 288°C (bidon de 1 litre)

Information de transport

Dimensions l x P x H        485 x 525 x 1150 mm

Masse                                      Modèle L : 78 kg

                                               Modèle M : 68 kg

                                               Modèle H : 48 kg

ProductDescriptionReleaseType
CalNotePad

Logiciel de pilotage des fours et bains

3.10zip
Libra (GB)

Instruction manual

2015pdf
