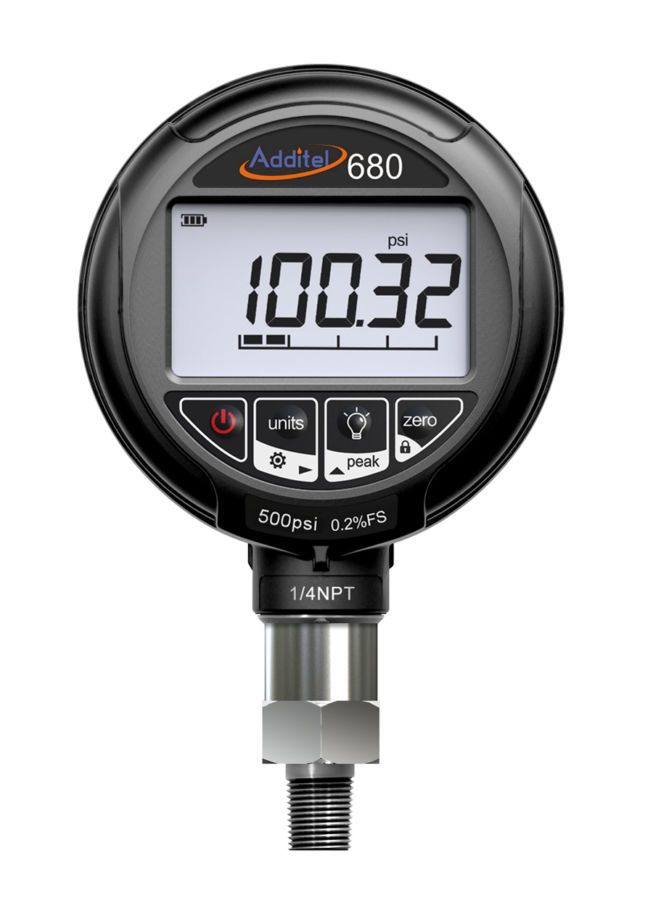

ADT 680

picto fleche Manomètre numérique IP67 avec fonction enregistrement, 4200 bar

Grâce à une technologie basée sur l’utilisation d’un microprocesseur et de capteurs silicone, le manomètre numérique ADDITEL ADT 680 permet des mesures de pression fiables, précises et économiques jusqu’à 4200 bar. Afin de garantir ces performances, chaque capteur est spécialement vieilli, testé et protégé avant l’assemblage.

  • Précisions : 0,05% / 0,1% / 0,25% de la pleine échelle
  • Compensé en température pour une meilleure précision
  • IP67 (immergeable dans 1 m d’eau)
  • Fonction enregistrement et communication sans fil
Poser une question
Etre rappelé par un conseiller

Grâce à une technologie basée sur l’utilisation d’un microprocesseur et de capteurs silicone, le manomètre numérique ADT 680 permet des mesures de pression fiables, précises et économiques jusqu’à 4200 bar. Afin de garantir ces performances, chaque capteur est spécialement vieilli, testé et protégé avant l’assemblage. Les manomètres numériques graphiques ADT 680 sont adaptés aux mesures de pression Relative et Dynamique. Les mesures sont compensées en température. Sur un large afficheur graphique et numérique, les ADT 680 affichent la pression dans 13 unités sélectionnables par l’utilisateur et disposent d’une alarme sur dépassement de gamme. En option, les ADT 680 sont équipés d’une fonction enregistrement jusqu’à 140000 mesures de pression et température horodatées. La périodicité d’enregistrement est réglable de 1 à 9999 s.

  • Précisions : 0,05% / 0,1% / 0,25% de la pleine échelle
  • Compensé en température pour une meilleure précision
  • IP67 (immergeable dans 1 m d’eau)
  • Fonction enregistrement et communication sans fil

Le ADT 680 est un produit Logo fabricant ADDITEL.

Mesure de pression relative, dynamique

Unités : Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, mmH2O, mmHg, ozf/in, %, °C, °F, inH2O (20°C), inH2O (°F), mmH2O (20°C), mmH2O (15°C), ftH2O (60°F) ou ftH2O (4°C)

Fréquence de mesure : De 3 à 10 mesures / s

Compensation en température : -10 à 50°C

Surcharge pression : 1,2X la gamme

Connexion :

≤ 1000 bar : 1/4" NPT mâle, 1/2" NPT femelle, 1/4" BSP mâle, M20×1.5 mâle

≥ 1000 bar : 1/4" HP femelle ou 1/4" HP mâle, soit : Autoclave F-250-C, 9/16" - 18 UNF-2B ou Autoclave M-250-C, 9/16" - 18 UNF-2A

Pression relative

Modèle Bar [1] Media Précision (% PE) Surpression
V15 -1,0 G 0,05 (0,1 ; 0,25) 3X
GP15 1 G, L 0,05 (0,1 ; 0,25) 3X
GP30 2 G, L 0,05 (0,1 ; 0,25) 3X
GP100 7 G, L 0,05 (0,1 ; 0,25) 3X
GP150 10 G, L 0.05 (0.1; 0.25) 3X
GP300 20 G, L 0,05 (0,1 ; 0,25) 3X
GP500 35 G, L 0,05 (0,1 ; 0,25) 3X
GP1K 70 G, L 0,05 (0,1 ; 0,25) 3X
GP3K 200 G, L 0,05 (0,1 ; 0,25) 3X
GP5K 350 G, L 0,05 (0,1 ; 0,25) 3X
GP6K 400 G, L 0,05 (0,1 ; 0,25) 3X
GP10K 700 G, L 0,05 (0,1 ; 0,25) 3X
GP15K 1000 G, L 0,05 (0,1 ; 0,25) 2X
GP20K 1400 G, L 0,05 (0,1 ; 0,25) 1.5x
GP25K 1600 G, L 0,1 (0,25) 1,5X
GP30K 2000 G, L 0,1 (0,25) 1,5X
GP36K 2500 G, L 0,1 (0,25) 1,5X
GP40K 2800 G, L 0,1 (0,25) 1,35X
GP50K 3500 G ,L 0,1 (0,25) 1.2x
GP60K 4200 G, L 0.1 (0.25) 1.1x

[1] Membrane scellée pour les pressions supérieures à 70 bar

Pression dynamique

Modèle bar Media Précisions (% PE) Surpression
CP15 ±1 G 0,05 (0,1 ; 0,25) 3X
CP30 -1 à 2 G 0,05 (0,1 ; 0,25) 3X

Spécifications additionnelles

Test de fuites Enregistrement de la pression initiale et finale, mise en évidence de la différence
Blocage clavier Lors de l’utilisation du mode enregistrement, l’écran est désactivé. Lorsque l’indicateur de batterie basse est activé.
Fonction statistique Capture des valeurs MIN et MAX atteintes
Filtre Moyenne réglable sur 3 à 10 échantillons

Spécifications générales

Dimensions L x l x h Ø110 mm x 40 mm x 157 mm
Masse 500 g
Ecran Afficheur LCD, résolution : 5 digits, hauteur des chiffres : 15,2 mm Rafraichissement de la mesure : 3 mesures par seconde (ajustable entre 1 et 10 mesures par seconde) Rétroéclairage réglable : 15, 30, 45, 60 s

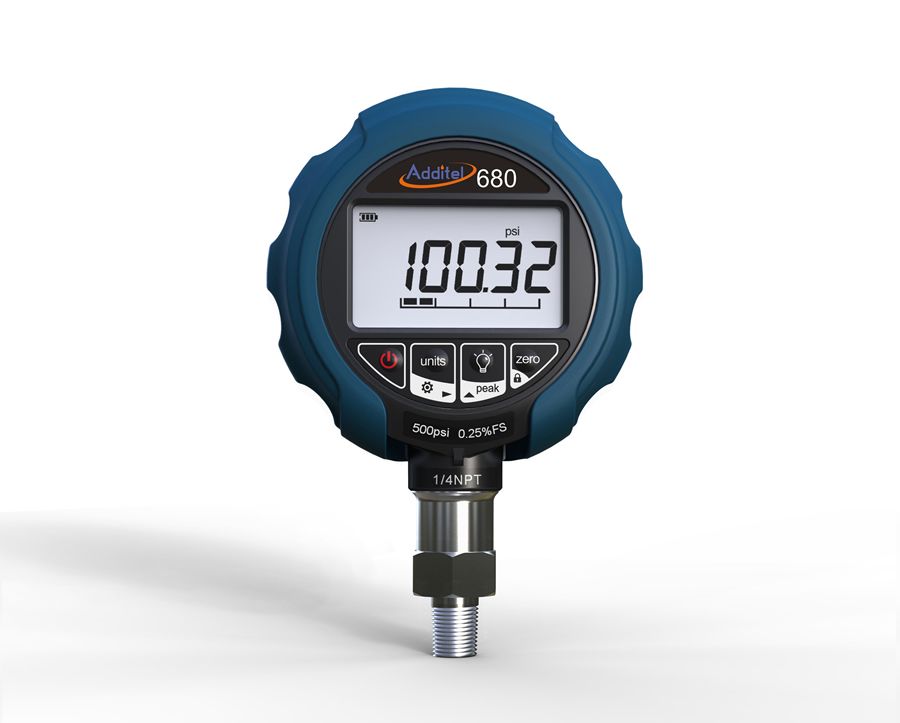

Matériel Surface de contact : 316L inox entièrement soudé (pas de joint, de Teflon, d’époxy ou de produit chimique utilisé) dans le capteur Boitier : PC+ABS Gaine de protection : Silicone (option)
Alimentation 2 piles alcalines type AA incluses Recommandées : Duracell MX1500, EnergizerE91 Panasonic LR6, Duracell 15AU Autonomie : 1500 h (10 mesures/s), 3000 h (3 mesures/s), 6000 h (1 mesure/s), 12000 h (1 mesure / 15 s) Extinction automatique réglable : 15, 30, 45, 60, 90, 120 minutes Consommation : 3 VDC, Imax : 30 mA, Pmax : 90 mW
Communication sans fil (Modèle ADT680 W seulement) Fréquence : 2,4 GHz, ISM, 20 mètres Nombre de voie wireless : 1 à 15 Logiciel inclus
Fonction enregistrement (Modèle ADT680 W seulement) Capacité : 140000 lectures (date / heure, pression et température) Période d’enregistrement réglable de 1 à 9999 s

Spécifications environnementales

Domaine nominal de fonctionnement -10 à 50°C (HR : 95% sans condensation)
Conditions de stockage -20°C à +70°C
Indice de protection IP67 selon EN60529

Sécurité

Tenue aux chocs secousses et vibrations Vibrations : 5 g Résistance aux chocs : 100 g / 11 ms

Instrument :

Structure du code de commande : ADT 680-02-GP300-BAR-N ou ADT680 W-02-GP300-BAR-N

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

ADT 680                   Manomètre standard Livré en standard avec :

  • 2 piles AA
  • Manuel d’utilisation
  • Certificat d'étalonnage ISO17025

ADT 680 W               Manomètre avec enregistreur et transmission sans fil Livré en standard avec :

Accessoires :

9503                      Logiciel temps réel wireless

Information de transport :

Dimensions sans emballage        Ø110 mm x 40 mm x 157 mm Poids sans emballage     500 g
