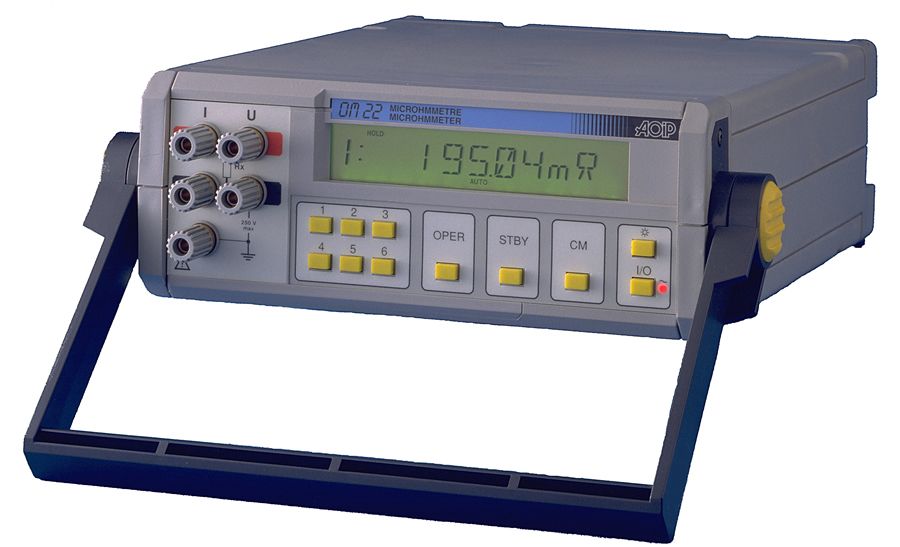

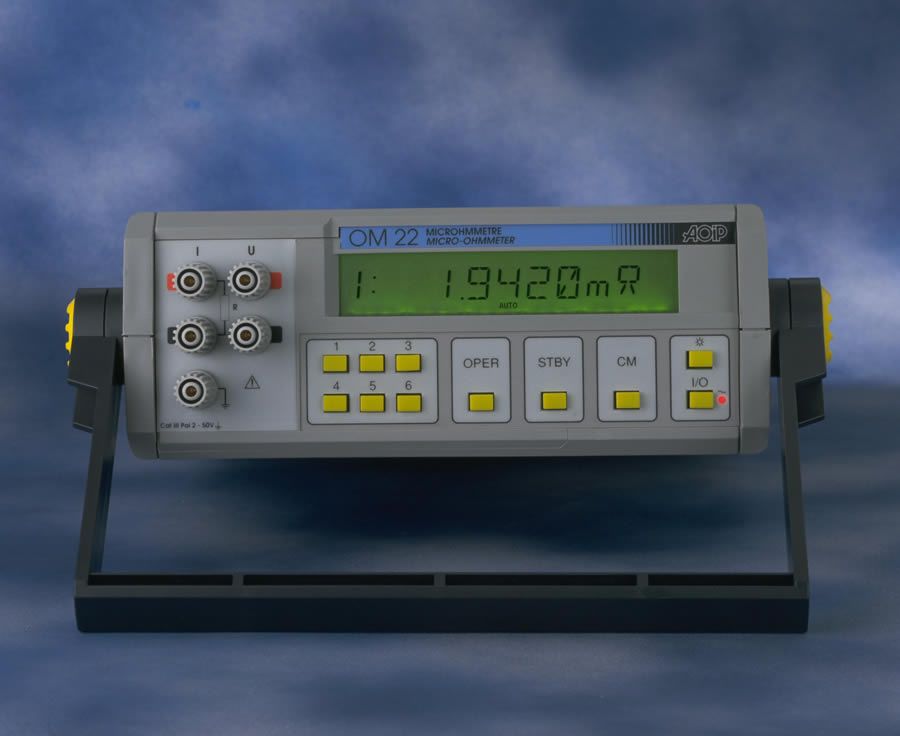

OM 22

picto fleche Micro-ohmmètre industriel de table – Haute précision de 0,03%

Le micro-ohmmètre industriel de table OM 22 est destiné à la mesure en 4 fils de résistances de très faibles valeurs jusqu’à 20 KΩ avec une excellente précision maximale de 0,03% et une résolution de 0,1 µΩ seulement. Doté de 6 programmes, il est particulièrement adapté à un usage sur banc pour l’exécution de tâches de mesures répétitives. La fiabilité et la précision des mesures est renforcée par le faible coefficient de température (10 ppm/°C), la compensation automatique des forces électromagnétiques avant chaque mesure effectuée, la compensation en température de la nature du métal et la compensation de la température ambiante.

Poser une question
Etre rappelé par un conseiller

Le micro-ohmmètre de table OM 22 est destiné à la mesure en 4 fils de résistances de très faibles valeurs jusqu’à 20 KΩ avec une excellente précision maximale de 0,03% et une résolution de 0,1 µΩ seulement. Doté de 6 programmes, il est particulièrement adapté à un usage sur banc pour l’exécution de tâches de mesures répétitives. La fiabilité et la précision des mesures est renforcée par le faible coefficient de température (10 ppm/°C), la compensation automatique des forces électromagnétiques avant chaque mesure effectuée, la compensation en température de la nature du métal et la compensation de la température ambiante.

Avec trois formes de courant de mesure disponibles -continu, pulsé ou alternatif- de 100 µA à 10 A et une flexibilité des conditions de démarrage et d’échantillonnage, l’OM 22 couvre une large gamme de secteurs d’activités et d’applications : mesure de résistance et résistivité de câbles, mesure de résistances inductives (bobines moteurs, transformateurs…), mesure de résistance de contact (connecteurs, commutateurs, relais…), test de composants électriques de faible puissance (fusibles…) et d’appareils réagissant à la température, contrôle de métallisation / mise à la terre / continuité de masse.

L’OM 22 est un appareil personnalisé, idéal pour une utilisation sur banc de test : il dispose de 6 configurations programmables que l’utilisateur viendra sélectionner selon ses souhaits grâce aux 6 touches d’accès direct sur la face avant. Chaque programme est complet et permet de définir le calibre, le courant (forme et valeur), le nombre de mesures par cycle avec leur temporisation, la mise en mémoire des mesures, la compensation éventuelle de température, l’unité de mesure, les calculs d’échauffement ou en W/km, la valeur des alarmes, la tension maximale de mesure, la sortie analogique, les conditions de déclenchement de mesure… Au besoin, les programmes de l’OM 22 peuvent être modifiés à l’aide du logiciel LOG OM livré en standard.

Jusqu’à 1000 salves de mesure peuvent être enregistrées dans la mémoire de l’instrument et être relues sur l’écran de l’appareil directement ou sur PC via LOG OM.

Utilisé sur secteur ou batteries rechargeables, la calibration électronique de l’instrument ne nécessite aucun réglage interne.

Mesure de résistance

Calibre Résolution Précision à 90 jours
(23°C ±1°C)
Courant de mesure Chute de tension
2 mΩ 0,1 μΩ 0,05% + 0,3 μΩ 10 A 20 mV
20 mΩ 1 μΩ 0,05% + 2 μΩ 10 A 200 mV
20 mΩ 1 μΩ 0,05% + 3 μΩ 1 A 20 mV
200 mΩ 10 μΩ 0,05% + 10 μΩ 10 A 2 V
200 mΩ 10 μΩ 0,05% + 20 μΩ 1 A 200 mV
200 mΩ 10 μΩ 0,05% + 30 μΩ 100 mA 20 mV
2 Ω 100 μΩ 0,05% + 100 μΩ 1 A 2 V
2 Ω 100 μΩ 0,03% + 200 μΩ 100 mA 200 mV
2 Ω 100 μΩ 0,03% + 300 μΩ 10 mA 20 mV
20 Ω 1 mΩ 0,03% + 1 mΩ 100 mA 2 V
20 Ω 1 mΩ 0,03% + 2 mΩ 10 mA 200 mV
20 Ω 1 mΩ 0,03% + 3 mΩ 1 mA 20 mV
200 Ω 10 mΩ 0,03% + 10 mΩ 10 mA 2 V
200 Ω 10 mΩ 0,03% + 20 mΩ 1 mA 200 mV
200 Ω 10 mΩ 0,03% + 30 mΩ 100 µA 20 mV
2 kΩ 100 mΩ 0,03% + 100 mΩ 1 mA 2 V
2 kΩ 100 mΩ 0,03% + 200 mΩ 100 µA 200 mV
20 kΩ 1 Ω 0,03% + 1 Ω 100 µA 2 V

Choix du calibre manuel ou automatique
Précision exprimée en % de la lecture + valeur fixe à 90 jours à 23°C ±1°C
Capacité maximale : 26000 points

Tension maximale en circuit ouvert : 3 V (Peut être limité à 20 mV or 50 mV aux bornes de la résistance à mesurer)

Fonctionnalités additionnelles

Configurations Appareil programmable, 6 configurations disponibles, modifiables à l’aide du logiciel LOG OM livré en standard
Types de résistance mesurée
  • Inductives : bobines, transformateurs, moteurs, câbles tressés…
  • Non-inductives : contrôles de métallisation, continuité de masse, résistances de contact, câbles plats…
Courant de mesure
  • Interne ou externe
  • Courant DC de 100 µA à 10 A
  • Continu ou courant pulsé ou courant alterné
Intervalle de mesure < 1 s en mode continu
< 1,5 s en mode pulsé
< 2 s en mode alterné
Déclenchement de mesure Manuel ou automatique de 2 mesures/s à 1 mesure/9h, permettant à un opérateur seul d’effectuer des mesures
FEM Mesure des FEM parasites réalisée à chaque mesure pour une plus grande précision
Compensation en température Choix du coefficient de température des métaux
Choix de la température ambiante (programmée ou mesure à l’aide d’une sonde externe)
Compensation en température à 20°C : Résolution : 0,1°C, précision : ±0,5°C
(R20 = Résistance ramenée à la température constance de 20°C)
Coefficient de température hors domaine de référence < 10% précision/°C
Mesures relatives Affichage L = R-R0 ou L = 100 x (R-R0)/R0 en %
Avec L : valeur affichée, R : valeur mesurée et R : valeur de référence mémorisée ou programmée
Calculs d’échauffement Echauffement de bobines selon température ambiante, résistance de la bobine à température ambiante (à froid) et après échauffement et matière de la bobine
Alarmes Deux seuils programmables avec signalisation visuelle et sonore et sorties relais
Sorties
  • Deux relais (1 A / 220 VAC)
  • 1 sortie analogique flottante 0 – 2,5 V (charge >= 2,5 kΩ, résolution : 10 mV, précision : ±10 mV)
Réétalonnage Calibration digitale sans ajustement interne

Spécifications générales

Dimensions L x l x h 225 x 88 x 310 mm
Masse 2 à 3 kg selon options
Ecran LCD 26000 points, 16 segments éclairés de 11,5 mm de hauteur
Alimentation 115 / 230 V (50 / 60 Hz)
Batterie avec chargeur intégré (option) Type: Accus 12 V
Autonomie : 2 à 8 h selon l’utilisation
Temps de charge: 14 h
Interfaces de communication
  • RS 232 en standard
  • IEEE 488-2 en option

Permettent la programmation complète de l’instrument, l’exploitation des mesures, la calibration électronique de l’instrument

Mémoire 1000 mesures avec valeur moyenne, minimale ou maximale
Relecture mémoire sur l’écran ou exploitation par les interfaces numériques et analogiques

Spécifications environnementales

Domaine de référence 23°C ±1°C (45 à 75% de HR sans condensation)
Domaine nominal de fonctionnement 0 à 50°C (20 à 80% de HR sans condensation)
Domaine limite de fonctionnement -10°C à +50°C (10 à 80% de HR sans condensation)
Conditions de stockage - 30°C à +55°C
(-15°C à +50°C avec batterie chargée)
Indice de protection IP40 selon EN60529
Altitude maximum 2500 m

Sécurité

Protections
  • Electronique sur les fils ‘tension’
  • Par fusible sur les fils ‘courant’
  • Contre l’ouverture du circuit ‘courant’ en mesure de résistances selfiques
Classe Conforme à la norme européenne EN 61010-1
Catégorie III, pollution 2
Tension d'assignation par rapport à la terre 50 V
Tenue aux chocs secousses et vibrations EN61010-1
Conformité CEM Immunité :

  • EN 50082-1/1992

Emission rayonnée et conduite :

  • EN 55022, classe B
  • Champs rayonnés: CEI 801-3/1984
  • Perturbations conduites: CEI 801-4/1988.
  • Décharges électrostatiques : CEI 801-2/1991

Instrument:

OM 22-1                 Micro-ohmmètre industriel de table

                            Avec interface RS 232

OM22-2                  Micro-ohmmètre industriel de table

                            Avec interface RS 232 et batterie + chargeur

OM22-3                  Micro-ohmmètre industriel de table

                            Avec interface RS 232 et IEEE 488

OM22-4                  Micro-ohmmètre industriel de table

                            Avec interface RS 232, IEEE 488 et batterie + chargeur

Livré en standard avec le logiciel de configuration LOG OM

Pinces et sondes :

A noter que deux pinces sont nécessaires pour effectuer les mesures, certaines sont proposées à l’unité

AN5806-2               Pinces Kelvin dorées, la paire

                            Diamètre d’ouverture : 12 mm, longueur de câble : 2 m

AN5806C               Pinces Kelvin, la paire

                            Diamètre d’ouverture : 12 mm, longueur de câble : 3 m

AMT003                 Pointe de touche, à l’unité

                            Longueur de câble : 5 m

AMT004                 Pince Kelvin, à l’unité

                            Diamètre d’ouverture : 25 mm, longueur de câble : 3 m

Autres accessoires :

LOG OM                Logiciel de configuration & exploitation pour OM 22

                            Incluant un câble RS232

AN6901                 Sacoche de transport souple

AMT002                 Alimentation externe 3 V – 10 A

AN5883                 Equerre pour montage en panneau (boîtier T2)

AN5884                 Kit pour montage en rack (boîtier T2)

AN5875                 Cordon RS232 9/9 pts mâle/femelle

AN5836                 Câble IEEE 488

                            Longueur : 2 m

AN8009                 Lot de 10 fusibles – 16 A

Certification :

QMA11EN              Certificat de calibration COFRAC standardisé
