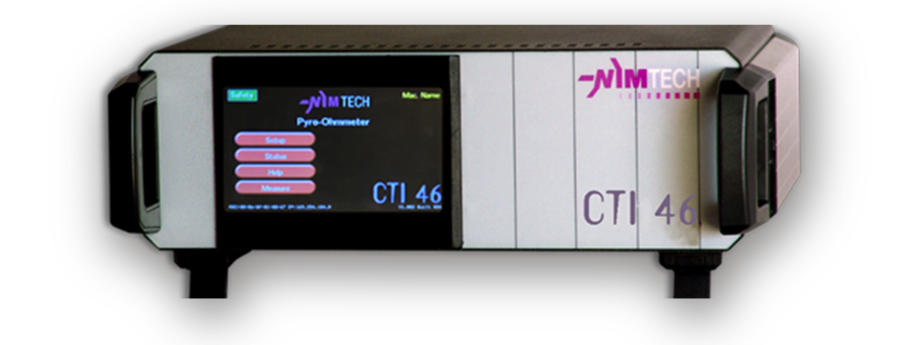

CTI46 OHMETRE PYROTECHNIQUE

picto fleche CONTROLEUR DE CONTINUITE POUR DISPOSITIFS PYROTECHNIQUES

CTI46 OHMETRE DE SECURITE PYROTECHNIQUE 1 A 4 VOIES

Poser une question
Etre rappelé par un conseiller

Le CTI 46 est un Ohmmètre pyrotechnique de sécurité multi voies ( 1 voie en standard et 4 voies en option) pour réaliser des mesures sur des dispositifs pyrotechniques.

Il a été a été développé pour être utilisé dans un environnement industriel, pour des contrôles intégrés dans les lignes de production ainsi qu’en laboratoire.

Cet instrument est conçu pour réaliser des mesures sur des éléments pyrotechniques autour desquels la sécurité des utilisateurs est mise en jeu. Ses principaux atouts résident dans sa grande polyvalence et sa grande rapidité de mesure, cet ohmmètre est entièrement pilotable par RS232 ou Ethernet



il assure les fonctionnalités:

  • Courant de mesure très inférieur au courant de non-feu
  • Connexion sur la ligne de test uniquement lors de la période de mesure
  • Non dépassement d’un courant maximal de sécurité lors d’une défaillance de l’équipement (panne de l’électronique, court-circuit interne, …)
  • Écoulement des charges électrostatiques résiduelles au repos
  • Auto-contrôle permanent des fonctions internes de l’équipement
  • Boucle de sécurité extérieure autorisant la mise sous tension des circuits de mesure

Il a les fonctions :

Ohmmètre :Le CTI46 possède 4 voies de mesure principales utilisant la technique du 4 fils, permettant d'eliminer la resistance des cables de mesure , avec la capacité de réaliser des mesures inter voies permettant de s’adapter à des configuration plus complexes:

  • Fonction PT100 : mesure de température
  • Macro : Le CTI46 permet de réaliser des groupes de mesure sans intervention de l’utilisateur, sous forme de macro commandes.
  • Affichage : Paramétrage de l’écran LCD pour s’adapter à vos besoins
  • Communication : Accès en mode Telnet , TCP ou RS232 pour le paramétrer ou le piloter
  • ses caractéristiques majeures sont :
    • 4/8 voies
    • Calibres Ohmmètre: 1Ω/10Ω/100Ω/1KΩ/10KΩ
    • Coffret de table ou rack 19 » 2U P260
Fonction Ohmmetre
Gammes 10 Ω 100 Ω 1 kΩ 10 kΩ
Résolution affichage 100 µΩ 1 mΩ 10 mΩ 0.1 Ω
Courant de mesure 10 mA 1.5 mA 250 µA 50 µA
Incertitude de mesure 0,03% + 0,06% 0,02% + 0,08% 0,02% + 0,1% 0,02% + 0,2%
Fonction micro ohmmètre
Gammes 1 Ω
Résolution affichage 1 µΩ
Courant de mesure 10 mA
Incertitude 0,03% + 0,05%
Temps de mesure Depuis <100 ms jusque ~1s en fonction du temps d’intégration





ALIMENTATION

 Secteur

-       Tension : 85V~ à 264V~ 45 à 63Hz

-       Puissance : 10W

-       Fusibles : 2 x 400mA Temporisé

ELEMENTS MECANIQUES     Boitier de table

Poids : 1,7 Kilogrammes hors accessoires.

Dimensions :L330 x 280 x H113 mm.

Températures Max / Min :

-          De 18°C  à 22°C en utilisation.

-          De 5 °C  à 45°C en stockage.

Rack

Std 19" – 2U – P260
CTI46-1 Version STD Boitier de table 1 Voie IP40
CTI46-2 Version STD Boitier de table 2 Voies IP40
CTI46-4 Version STD Boitier de table 4 Voies IP40
CTI46-1 Rack Version IP 40 Rack 19" 2U 200 1  Voies
CTI46-2 Rack Version IP 40 Rack 19" 2U 200 2  Voies
CTI46-4 Rack Version IP 40 Rack 19" 2U 200 4  Voies
Product Description Release Type
MANUEL UTILISATION FRANCAIS CTI46

VERSION 1.07

 1.07 pdf
