ADT273EX

picto fleche calibrateur de pression adt273ex

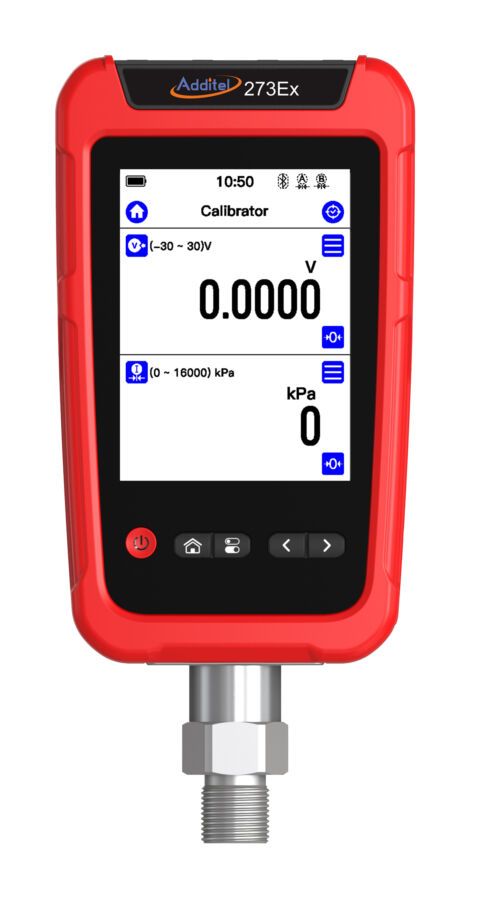

Calibrateur de pression portable à sécurité intrinséque

  • Précisions: 0,02 %, 0,05 % de la pleine échelle
  • Sécurité Intrinsèquement
  • Module de pression commutable sur site
  • 2 Entrées supplémentaires de pression à travers module numérique externe
  • Écran tactile couleur
  • Fonctionnalité de tâche de test rapide intégrée
  • Baromètre intégré
  • Interface intuitive semblable à celle d’un smartphone
  • Communication Bluetooth et USB
  • HART Communication en option
  • Communique avec l’application mobile Additel Link
Poser une question
Etre rappelé par un conseiller

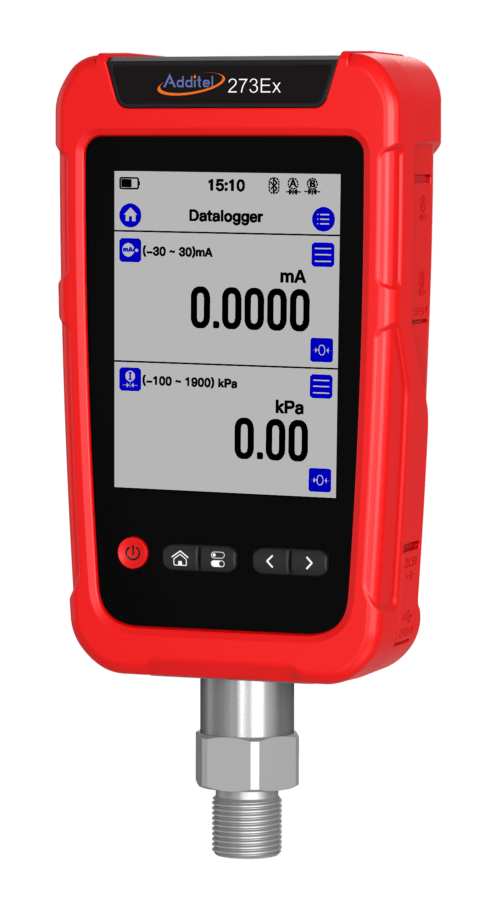

Le calibrateur de pression ADT273Ex d'Additel est un instrument de mesure de pression, multifonction, portable et à sécurité intrinsèque. Grâce à  un écran tactile couleur, une interface de type smartphone, des tâches de test rapides intégrées et une capacité de communication HART en option, Ce produit Additel innove et améliore considérablement les tests et l'étalonnage sur le terrain antidéflagrants.
L'Additel 273Ex dispose d'un capteur de pression atmosphérique intégré, de sorte que les mesures de pression absolue et la pression relative sont faciles et rapides à effectuer.

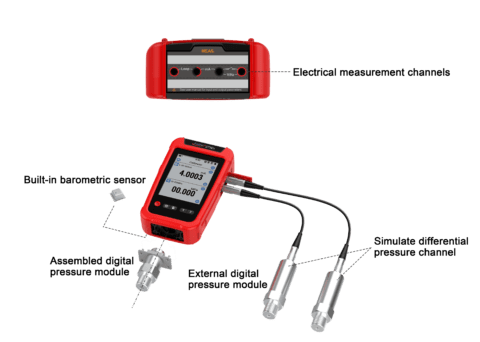

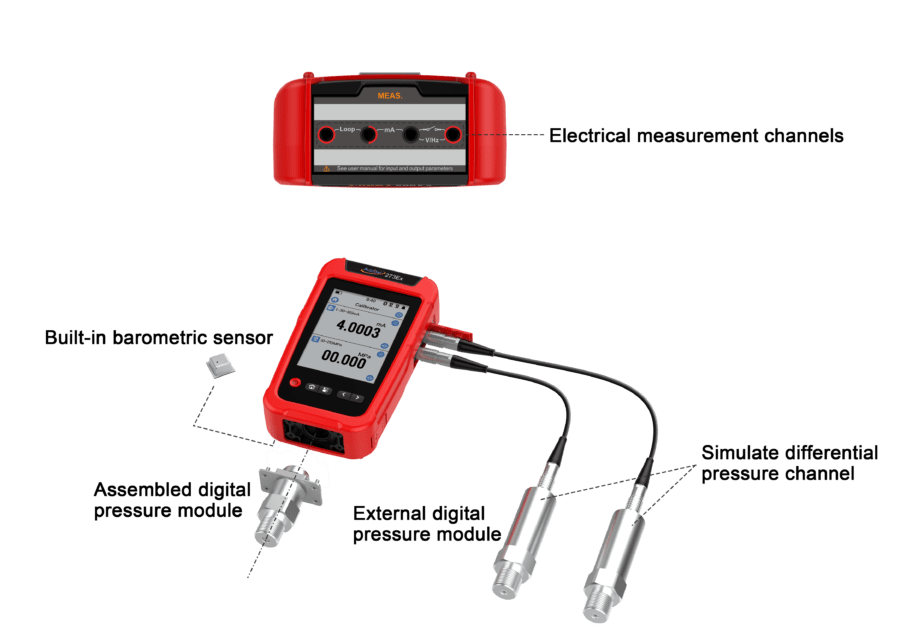

Avec, au total,  trois entrées de module de pression, une commutable en bas et deux entrées numériques (ADT161EX), sur le côté, l'utilisateur peut configurer son instrument en fonction des besoins qu'il va rencontrer et répondre facilement aux problématiques d'étalonnage et de test de pression dans pratiquement n'importe quel environnement.

Intrinsèquement sûr

L'ADT273Ex a passé les certifications de sécurité intrinsèque ATEX, IECEX, CSA et UKCA les plus strictes .
Le niveau ATEX est Ex ia IIC T4 Ga.5  (Présence de gaz , et hydrogene)

Il peut être largement utilisé dans les gazeux potentiellement explosifs environnements , tels que les plates-formes pétrolières et gazières, les raffineries, les usines chimiques et pétrochimiques, l'industrie pharmaceutique, l'industrie de traitement de l'énergie et du gaz.
Chaque calibrateur à sécurité intrinsèque est doté d'un écran LCD couleur transflectif avancé
qui offre une visibilité améliorée lorsqu'il est utilisé y compris en plein soleil.
Peu importe où votre travail vous mène, ces calibrateurs sont
à la hauteur de la tâche.

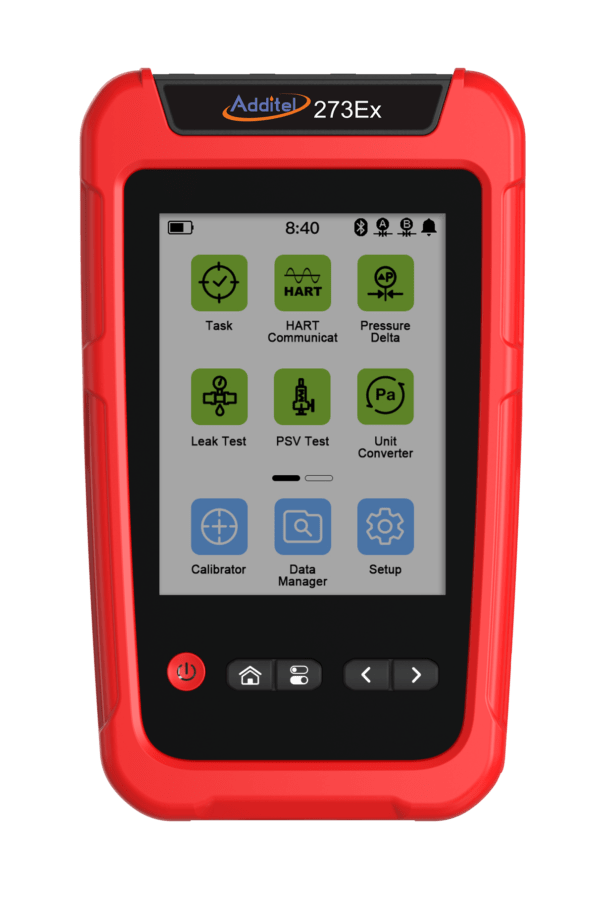

Une expérience utilisateur moderne :

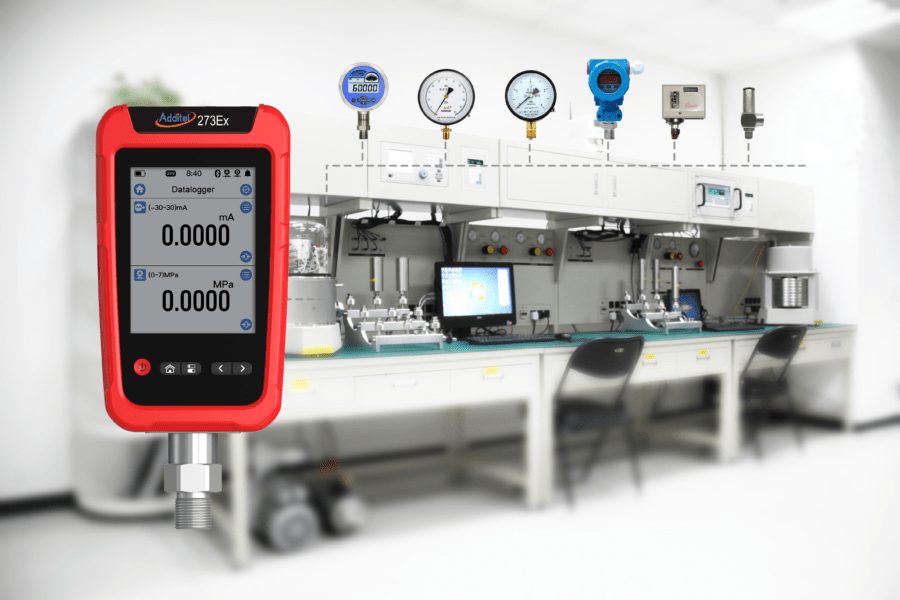

Additel a fait de son mieux pour offrir à ses clients la meilleure expérience possible lors de l'utilisation de ce nouveau calibrateur révolutionnaire. L'écran tactile couleur offre une expérience rafraîchissante et intuitive par rapport aux autres calibrateurs du marché. Avec une structure de menu facile à naviguer et une réponse rapide de l'écran tactile, vous trouverez le calibrateur ADT273Ex simple mais puissant à utiliser. L'affichage facile à lire n'est pas seulement amusant à utiliser, mais il est également robuste pour répondre aux exigences d'un technicien occupé sur le terrain ou en laboratoire.

Communication HART en option :

Avec la prise en charge des protocoles de communication HART, le calibrateur de pression portable ADT273Ex fournit une solution d'étalonnage de pression pour les transmetteurs sur une large plage de pression (de 160mbar à 4200 bar).
L'ADT273 est un appareil ultra portable et peut
mesurer la pression avec précision (0.02% de la pleine échelle) avec un capteur de pression commutable sur site, ainsi que lire le courant ou les mV produits par un transmetteur.
Il peut même fournir une tension d'excitation (boucle d'alimentation 20V) pour alimenter des capteurs ou des transmetteurs pendant l'étalonnage.

Caractéristiques fonctionnelles



Mise à l'échelle

L'utilisateur peut convertir les valeurs de courant, de tension et de fréquence mesurées en valeurs de pression, de température et de débit. Trois fonctions de conversion disponibles : linéaire, carré et racine carrée
Filtration Filtre glissant moyen (nombre d'échantillonnage : 1 ~ 50)

Filtre linéaire de premier ordre (coefficient de premier ordre : 0,01 ~ 1)

Test de pressostats La valeur de la mesure s'affichera automatiquement au moment du changement d'état de l'interrupteur. Les 8 derniers changements d'état seront stockés dans la mémoire.
Tare de pression La valeur de la tare est définie via l'interface utilisateur
Indicateur de stabilité de la pression Le temps et les critères de stabilité sont sélectionnables

Spécifications générales

Voies de mesures de pressionEn haut : 1 voie de mesure du signal électrique, fiches bananes φ4mm
Côté droit : 2 voies pour modules de pression numériques externes, prise renforcée 5 points
En bas : module de pression numérique intégré (modèle ADT158Ex), commutable sur site.
Interne : 1 capteur de pression atmosphérique intégré
Précision barométrique ± 55 Pa
Vitesse de mesure mV, V, mA & fréquence : 3 mes/sec
Module de pression : 1 ~ 10 mes/sec sélectionnable (3 par défaut)
Baromètre: 1 mes/sec
Alimentation Batterie au lithium intelligente antidéflagrante 4000 mAh, 14,4 Wh, temps de charge = 6 ~ 8 heures, la batterie peut être chargée indépendamment Temps de travail typique 100 heures (mode de mesure)
Environnement Plage de température garantie des spécifications techniques : (-10 ~ 50)°C
Température de fonctionnement : (-20 ~ 50)°C
Température de stockage : (-30 ~ 70)°C
Humidité : 0 % à 95 % HR, sans condensation.
Altitude : 3000 mètres
Temps de préchauffage 10 min pour répondre pleinement aux spécifications techniques
 Protection En Tension30V maximum
Catégorie antidéflagrante ATEX & IECEX : Ex ia IIC T4 Ga (Ta = -10°C ~ 50°C)
CSA : Classe I, Division 1, Groupe A, B, C et D, T4 Ex ia IIC T4 Ga Classe I, Zone 0, AEx ia IIC T4 Ga
UKCA-EX
CE Certification TÜV IEC61326, IEC61010
Conformité RoHS Rohs II Directive 2011/65/EU, EN50581:2012
Protection Level IP67, test de chute de 1 mètre
Communication USB-Type C Isolé (esclave), Bluetooth
Affichage Écran capacitif à affichage couleur de 4,4 pouces, transflectif, avec rétroéclairage LED
Taille 6,97" x 4,13" x 2,04" (177 mm x 105 mm x 52 mm) qui n'inclut pas le ADT158Ex.
Masse 1,98 lb (0,9 kg)

Spécifications électriques

Spécification Gamme de mesure Précision Résolution Note
Mesure de tension ±300mV0,015 % RDG + 0,005 % PE1uVImpédance : >100MΩ
±30V0,015 % RDG + 0,005 % PE0.1mVImpédance : >1MΩ
Mesure de courant ±30mA0,015 % RDG + 0,005 % PE0.1uAImpédance : < 40Ω
Mesure de fréquence 0.01~50000Hz (gamme automatique)0.005% RDG + 2 dernier chiffreRésolution automatique à 6 chiffresTension de seuil mini : 2,5 V
Unités : Hz, kHz, MHz, CPM, CPH, s, ms, us
Activer/Désactiver la mesure Inspection voltage: (3 ~ 30)V
Vitesse de réponse : < 10 ms, prend en charge le commutateur humide et sec
Nombre d'impulsions 0 ~ 9999999, front montant et front descendant en option
Tension de seuil mini : 2,5 V
Alimentation de boucle 20V ± 10%, impédance de sortie max : 320Ω, courant de charge max : 25mA

Spécifications techniques de pression

Résolution de pression Résolution à 4, 5 ou 6 chiffres (sélectionnable par l'utilisateur)
Compensation en Température -10°C~50°C
Type de module de pression Module de pression numérique intégré : ADT158Ex,

pour des informations plus détaillées, veuillez consulter la fiche technique ADT 158Ex.

Module de pression numérique externe : ADT161Ex,

pour des informations plus détaillées, veuillez consulter la fiche technique ADT 161Ex.

Caractéristiques Se référer à la fiche technique des ADT158Ex et ADT161Ex
Indice de synthèse de pression statique élevée et de pression différentielle Deux modules doivent appartenir à la même gamme ; Précision de pression différentielle typique de 0,002 % FS ou 0,02 % RD, selon la valeur la plus élevée lors de l'utilisation de deux modules externes de 0,02 % FS. Précision de pression différentielle typique de 0,002 % FS ou 0,05 % RD, selon la valeur la plus élevée lors de l'utilisation de deux modules externes de 0,05 % FS.

Pression relative

Pression relative [1]
N/P Plage de pression Médias [2] Précision (%FS) Surpression acceptable
(psi) (bar)
V15 -15-1G0.02
GP2 20.16G0.05
GP5 50.35G0.05
GP10 100.7G0.02
GP15 151G0.02
GP30 302G0.02
GP50 503.5G , L0.02
GP100 1007G , L0.02
GP150 15010G , L0.02
GP300 30020G , L0.02
GP500 50035G , L0.02
GP600 60040G , L0.02
GP1K 100070G , L0.02
GP1.5K 1500100G , L0.02
GP2K 2000140G , L0.02
GP3K 3000200G , L0.02
GP5K 5000350G , L0.02
GP10K 10000700G , L0.02
GP15K 150001000G , L0.052x
GP20K 200001400G , L0.051,5x
GP25K 250001600G , L0.051,5x
GP30K 300002000G , L0.051,5x
GP36K 360002500G , L0.051,5x
GP40K 400002800G , L0.051,35x
GP50K 500003500G , L0.11,2x
GP60K 500004200G , L0.11,2x
[1] Pression manométrique scellée supérieure à 1000 psi
[2] G=Gaz, L=Liquide

pression composée

Plage de pression Médias Précision Note de pression
psi bar Surpression maxiSurpression
CP2 ±2±0.16G0,05 % PE3x1,2x
CP5 ±5±0.35G0,02 % PE3x1,2x
CP10 ±10±0.7G0,02 % PE3x1,2x
CP15 ±15±1.0G0,02 % PE3x1,2x
CP30 -15 à 30-1 à 2,0G0,02 % PE3x1,2x
CP50 -15 à 50-1 à 3,5G0,02 % PE3x1,2x
CP100 -15 à 100-1 à 7,0G,L0,02 % PE3x1,2x
CP300 -15 à 300-1 à 20G,L0,02 % PE3x1,2x
CP500 -15 à 500-1 à 35G,L0,02 % PE3x1,2x
CP600 -15 à 600-1 à 40G,L0,02 % PE3x1,2x
CP1K -15 à 1 000-1 à 70G,L0,02 % PE3x1,2x
CP2K -15 à 2 000-1 à 140G,L0,02 % PE3x1,2x
CP3K -15 à 3 000-1 à 200G,L0,02 % PE3x1,2x
CP5K -15 à 5 000-1 à 350G,L0,02 % PE3x1,2x
CP10K -15 à 10 000-1 à 700G,L0,02 % PE2x1,2x

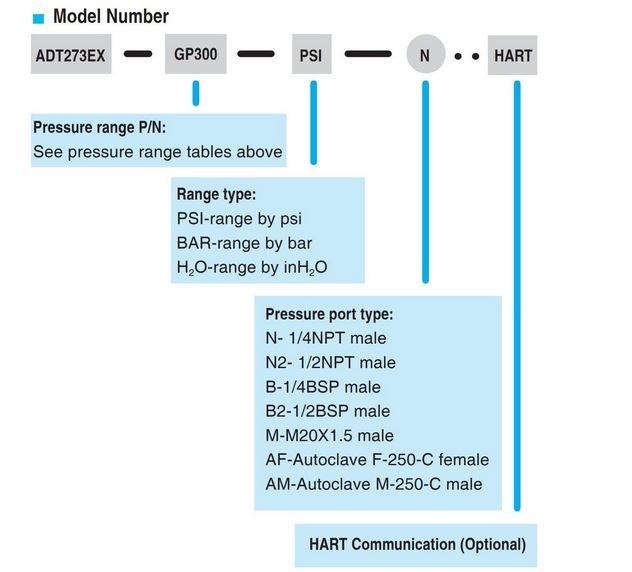

Exemple

RéférenceGammeUnitéPort pressionoption
ADT273EXGP300BARB2HART

L'ADT273Ex peut être acheté sans le module ADT158Ex si nécessaire en utilisant les références ADT273EX-NO ou ADT273EX-NO-HART (comprend la communication HART)

Accessoires inclus
Jeu de cordons de test (1)
Batterie Lion rechargeable (1 pièce)
Câble USB (type C)
Adaptateur secteur
Sangle de suspension
Manuel
