ADT601Ex

picto fleche Manomètre numérique

  • Plage de mesure : – 1 bar à 1000 bars
  • Précision : ±0.05% de la pleine échelle

Certifications : ATEX, IECEx

Poser une question
Etre rappelé par un conseiller

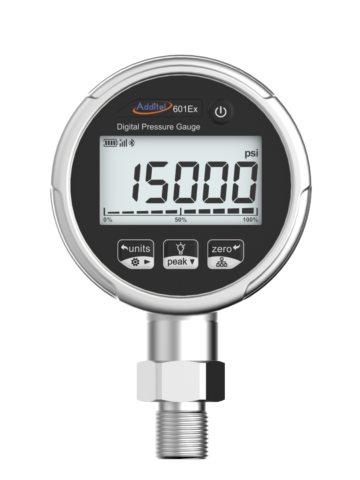

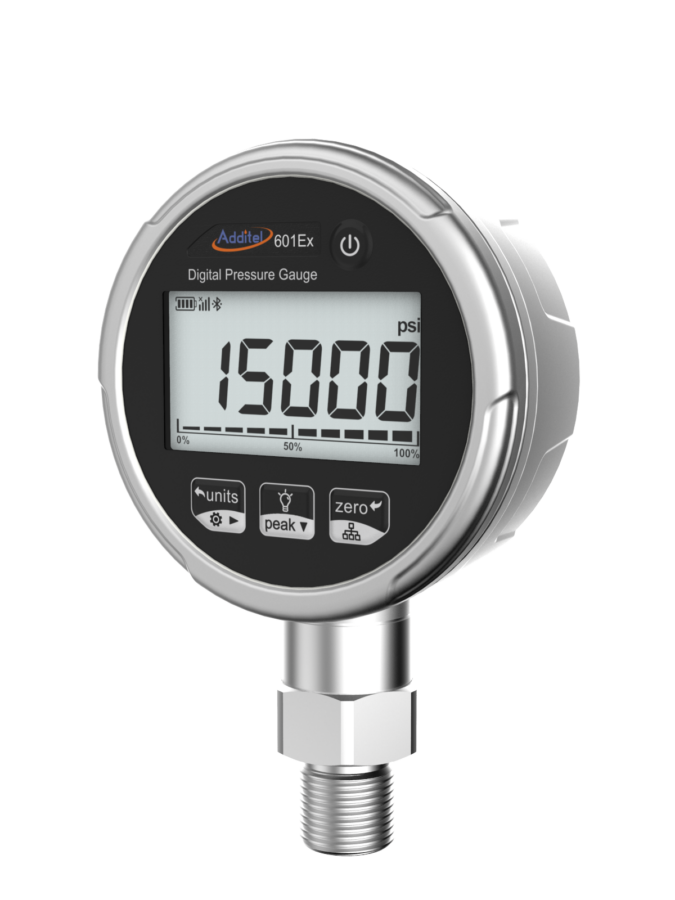

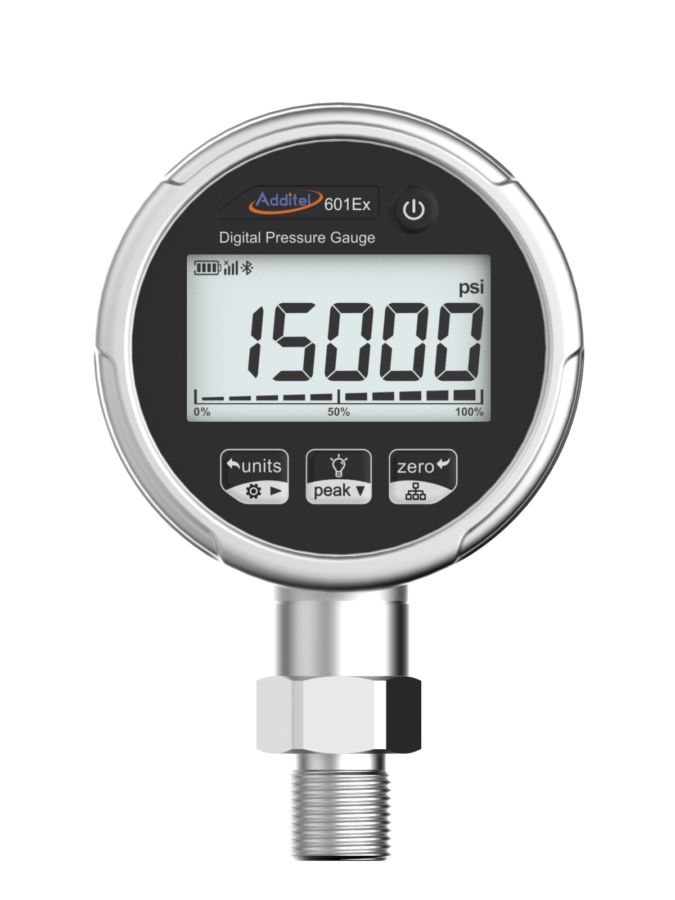

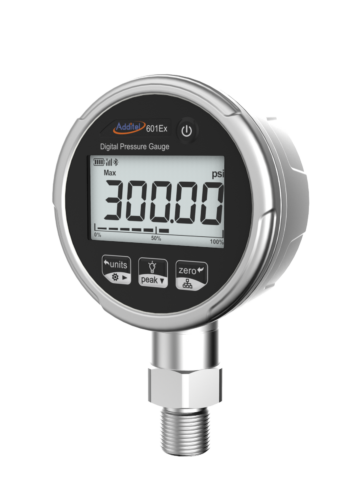

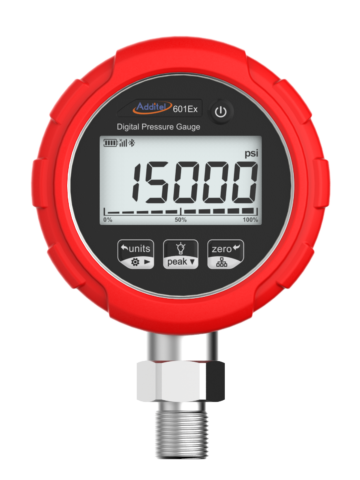

Le manomètre numérique ADT601Ex est un instrument de mesure de pression portable et robuste, conçu pour une utilisation dans des environnements industriels et dangereux. Il est certifié Ex pour une utilisation dans des zones ATEX et IECEx, ce qui le rend idéal pour les applications où la sécurité est une priorité absolue.

L'interface utilisateur intuitive et les touches rétroéclairées facilitent l'utilisation de l'instrument, même dans des conditions à faible luminosité, tout en offrant une précision et une fiabilité élevées. Il est également équipé d'une technologie Bluetooth qui permet de se connecter directement aux téléphones mobiles pour une surveillance à distance.

Domaines d'applications :

  • Industrie pétrolière et gazière
  • Industrie chimique
  • Industrie pharmaceutique
  • Industrie de l'énergie

Accessoires :

  • Etui de transport
  • Adaptateur secteur
  • Câble USB
  • Certificat d'étalonnage

ADT601Ex
Description Manomètre numérique à Sécurité Intrinsèque

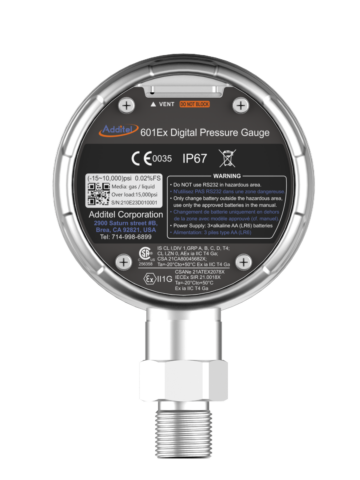

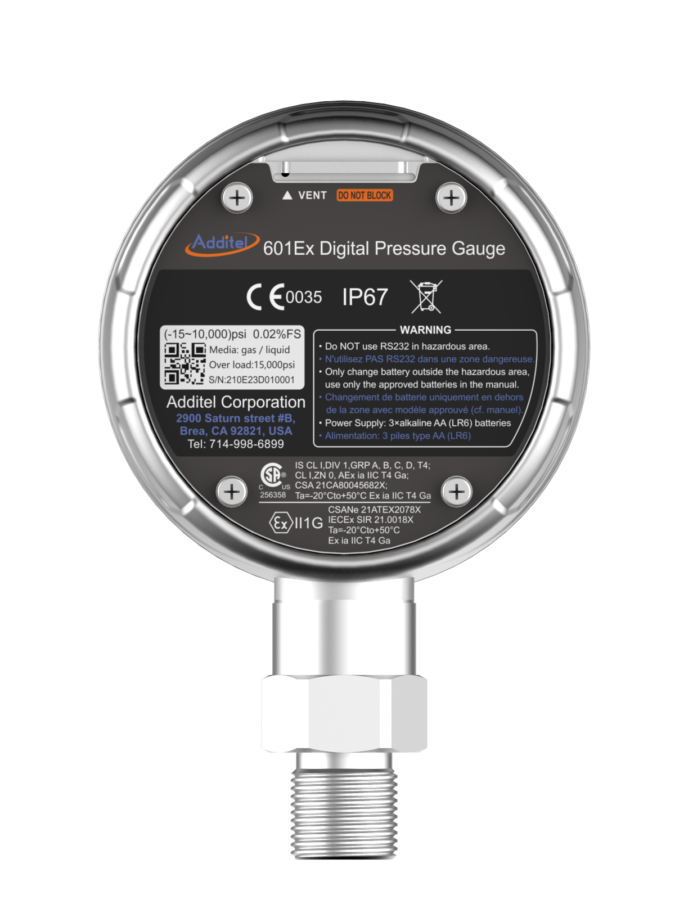

Sécurité intrinsèque

Et

Conformité Européenne

 -          Marquage CE

-          UE : II 1G EX ia IIC T4 Ga T4 à -20…50°C

-          Amérique du Nord : CLASSE I, DIVISION 1, GROUPE A, B, C et D, T4

-          CLASSE I, Zone 0, AEx ia IIC T4 Ga T4 à    -20…50°C

-          International : EX ia IIC T4 Ga T4 à  -20... 50°C
Plage de mesures - 1 bar à 1000 bars
Précision 0.5% FS (Pour une précision détaillée, veuillez consulter le tableau des plages de pression)
Types de jauge Pression manométrique
Boutons opérationnels 4 boutons à membranes avec fonctions de verrouillage
Affichage -          LCD à code segment FSTN à grand angle de vision

-          Rétro-éclairage blanc, durée du rétro-éclairage : ON, 15, 30, 45, 60 secondes, avec 15 secondes par défaut

-          Affichage à 4 chiffres, hauteur des caractères 14.5 mm, affichage principal + affichage de l’unité + tendance horizontale de la pression
Unités de pression 12 unités régulières : Pa, kPa, MPa, psi, mbar, bar, kgf/cm2, %, mmH2O (4°C), mmHg (0°C), InH2O (4°C), InHg (0°C)
Environnement -          Température compensée : -20°C à 50°C

-          Température de fonctionnement : -20°C à 50°C

-          Température de stockage : -40°c à 75°C

-          Humidité : 5% RH à 95% RH (sans condensation)
Port de pression 1/4 NPT mâle, 1/2 NPT mâle, 1/4  BSP mâle, 1/2 BSP mâle, M20 x 1.5 mâle
Alimentation Batterie : 3 piles Alcalines AA

Economie de la batterie :

-          Mode super stable : 4000 heures (3 lectures/s), 1000 heures (1 lectures/s)

-          Mode basse consommation : 5000 heures (2 lectures/s), 9000 heures (1 lecture/s), 18000 heures (1 lecture/10s)

Option d’arrêt automatique de 120, 90, 60, 45, 30 ou 15 minutes, ou jamais
Enceinte Dimensions : 92 mm x 43 mm profondeur et 142 mm de hauteur

Poids : 0.55kg
Conformité Niveau de protection : IP67 (contre une immersion à 1 mètre dans l’eau pendant 30 minutes)

Vibration : 5g

Résistance aux chocs : 10 g

1 mètre de chute (sans la botte en caoutchouc)
Communication Bluetooth (BLE5.3)
Attestation Certificat de conformité
Garantie 1 an



Pression manométrique
P/N Plage de pression Media*2 Précision annuel Pression d’éclatement
(psi) (bar) %
V15*1 -15 -1.0 G, L 0.5 3x
GP15 15 1.0 G, L 0.5 3x
GP30 30 2.0 G, L 0.5 3x
GP50 50 3.5 G, L 0.5 3x
GP100 100 7.0 G, L 0.5 3x
GP150 150 10 G, L 0.5 3x
GP300 300 20 G, L 0.5 3x
GP500 500 35 G, L 0.5 3x
GP1K 1000 70 G, L 0.5 3x
GP1.5K 1500 100 G, L 0.5 3x
GP3K 3000 200 G, L 0.5 3x
GP5K 5000 350 G, L 0.5 3x
GP10K 10 000 700 G, L 0.5 1.5x
GP15K 15 000 1 000 G, L 0.5 1.5x

*1 : La plage de vide est de -15..0 psi

*2 : G = Gaz, L = Liquide

INSTRUCTIONS POUR COMMANDER

ADT601EX-50-XX-Y-Z

XX: GAMME DE MESURE  (Voir tableau page précédente)

Y : Unités de mesure  PSI ou BAR

Z : type de connexion de pression / N (1/4 NPT; N2: 1/2 NPT; B: 1/4 BSP , B: 1/2 BSP ou % pour M20*1.5

Accessoires

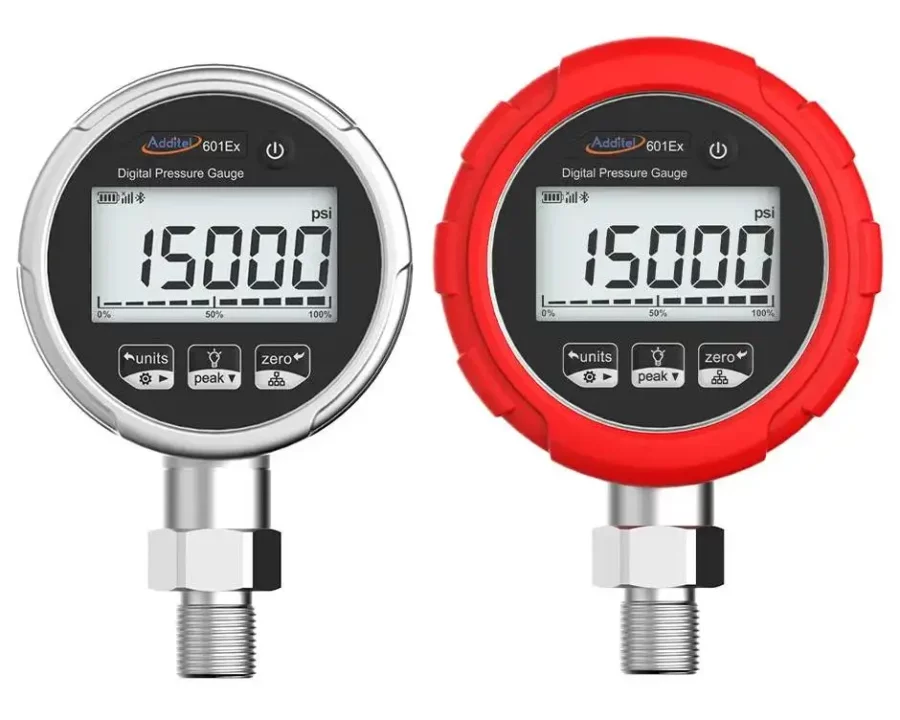

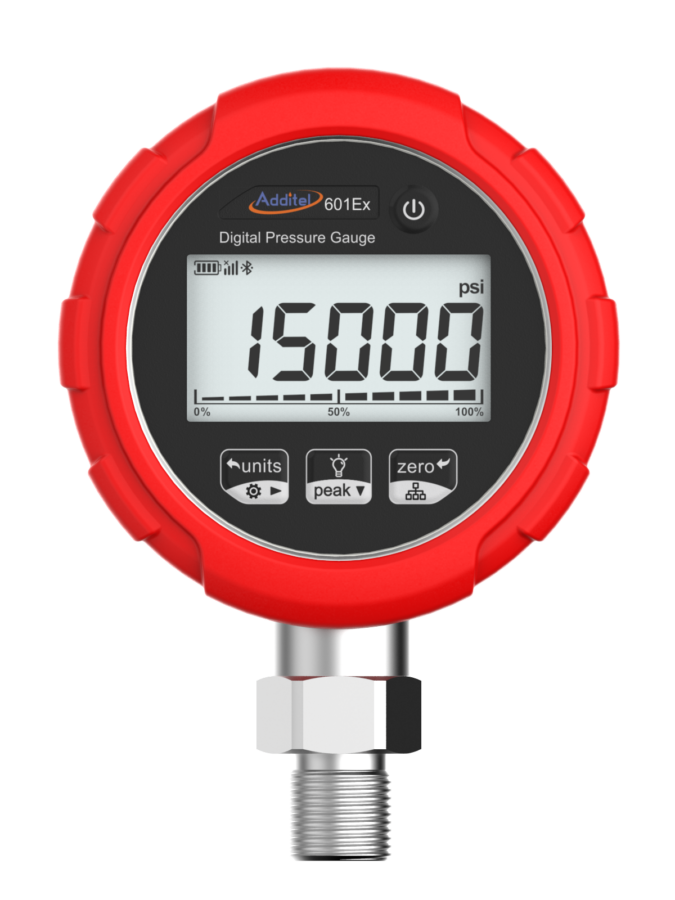

9259 Gaine de protection pour ADT680AEx & 601Ex (Rouge )
9040 système d'accroche avec aimant
9250 système de protection étanche pour  ADT601EX et ADT680A pour une utilsation extérieure
