MEGOHM 200

picto fleche Ohmmètre - Mégohmmètre télécom

Le MEGOHM 200 est un multi-mesureur électronique destiné à la réception, à la vérification et à la maintenance des lignes téléphoniques et plus généralement de l’ensemble des câbles pour courants faibles. Il mesure les résistances d’isolement, les résistances de boucle, les tensions continues et alternatives et détecte un dépassement de seuil.

  • Mégohmmètre analogique et numérique
  • Ohmmètre de continuité analogique et numérique
  • Tensions de test réglables de 50 à 500 V
  • Robuste, léger et IP54 pour une utilisation optimale sur le terrain
Poser une question
Etre rappelé par un conseiller

Le MEGOHM 200 est un multi-mesureur électronique destiné à la réception, à la vérification et à la maintenance des lignes téléphoniques et plus généralement de l’ensemble des câbles pour courants faibles. Il mesure les résistances d’isolement, les résistances de boucle, les tensions continues et alternatives et détecte un dépassement de seuil.

  • Mégohmmètre analogique et numérique
  • Ohmmètre de continuité analogique et numérique
  • Tensions de test réglables de 50 à 500 V
  • Robuste, léger et IP54 pour une utilisation optimale sur le terrain

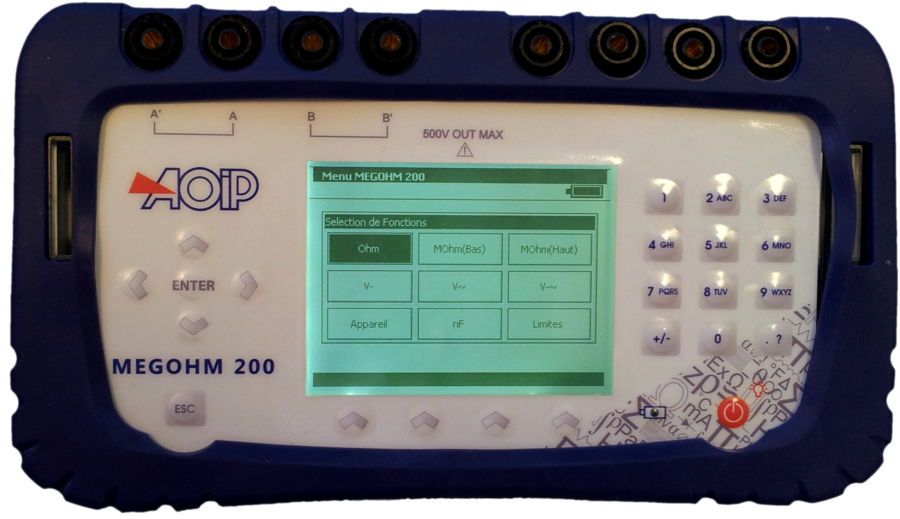

Le MEGOHM 200 présente la particularité d’un double affichage :

  • analogique, affichant la tendance et le dépassement de seuil éventuel (seuil programmable)
  • numérique, qui permet une précision améliorée

Conçu pour une utilisation sur site, il est doté d’une gaine de protection, utilise des batteries de dernière génération Li-Ion, rapidement rechargeables, et son large écran graphique indique l’ensemble des informations liées au test en cours.

Performances et spécifications techniques en @23°C ±1°C

Mesure de résistance d’isolement sous 50 à 300 V réglables par pas de 25 V

Gamme analogique Gamme numérique Précision analogique Précision numérique / 1 an
Calibre Résistance à mesurer Résolution
0,01 MΩ à 1 GΩ 0,00 MΩ à 99,50 MΩ 0 à 10 MΩ 0,01 MΩ ±1 segment 5% L + 0,01 MΩ
10 à 30 MΩ 0,05 MΩ
30 à 50 MΩ 0,10 MΩ 10% L
50 à 100 MΩ 0,5 MΩ
100,0 MΩ à 1000,0 MΩ 100 à 200 MΩ 1,0 MΩ
200 à 400 MΩ 5,0 MΩ
400 à 700 MΩ 10,0 MΩ
700 à 1000 MΩ 20,0 MΩ

Mesure de résistance d’isolement sous 300 à 500 V réglables par pas de 50 V

Gamme analogique Gamme numérique Précision analogique Précision numérique / 1 an
Calibre Résistance à mesurer Résolution
0,03 MΩ à 10 GΩ 0,00 MΩ à 995,0 MΩ 0 à 100 MΩ 0,01 MΩ ±1 segment 5% L + 0,01 MΩ
100 à 300 MΩ 0,05 MΩ
300 à 500 MΩ 0,10 MΩ 10% L
500 à 995 MΩ 0,5 MΩ
1000 MΩ à 10000 MΩ 1000 à 2000 MΩ 1,0 MΩ
2000 à 4000 MΩ 5,0 MΩ
4000 à 7000 MΩ 10,0 MΩ
7000 à 10000 MΩ 20,0 MΩ

500 V constant pour un isolement > 5 MΩ

Mesure de résistance de continuité, résistance de boucle

Gamme analogique Gamme numérique Précision analogique Précision numérique / 1 an
Calibre Résistance à mesurer Résolution
0,03 Ω à 10 kΩ 0,0 Ω à 995,5 Ω 0 à 100 Ω 0,1 Ω ±1 segment 0,5% L + 0,02 Ω
100 à 500 Ω 0,2 Ω
500 à 995,5 Ω 0,5 Ω
1000 Ω à 10000 Ω 1000 à 2000 Ω 1 Ω
2000 à 3000 Ω 2 Ω
3000 à 5000 Ω 5 Ω
5000 à 10000 Ω 10 Ω

Courant de mesure : < 1 mA
Indicateur sonore et visuel de continuité sur seuil programmable

Mesure de tension DC

Gamme de mesure Résolution Précision / 1 an
0 à 100 V 0,1 V ±1% L + 0,5 V
100 à 300 V 1 V ±1% L + 1 V

Impédance d’entrée : 200 kΩ
Affichage numérique : 3 digits

Mesure de tension AC

Gamme de mesure Résolution Précision / 1 an
0 à 100 V 0,1 V ±1% L + 0,5 V
100 à 300 V 1 V ±1% L + 1 V

Impédance d’entrée : 200 kΩ
Affichage numérique : 3 digits
Bande passante : 40 à 400 Hz

Spécifications additionnelles

Temps de stabilisation de la mesure < 2 secondes pour une résistance présentant une capacité de 1 µF
Décharge automatique Dispositif de décharge automatique des capacités de lignes en fin de mesure
Détection de seuils Détection de seuils en mesure de résistance et d’isolement avec signalisation sonore et visuelle en cas de franchissement

Spécifications générales

Dimensions L x l x h 210 x 110 x 50 mm
Masse 900 g
Ecran Afficheur LCD graphique 240 x 320 pixels avec rétroéclairage et réglage du contraste
Affichage analogique : bargraphe 67 segments à échelle logarithmique 5 décades
Affichage numérique : 4 digits
Raccordement 2 douilles de sécurité 4 mm

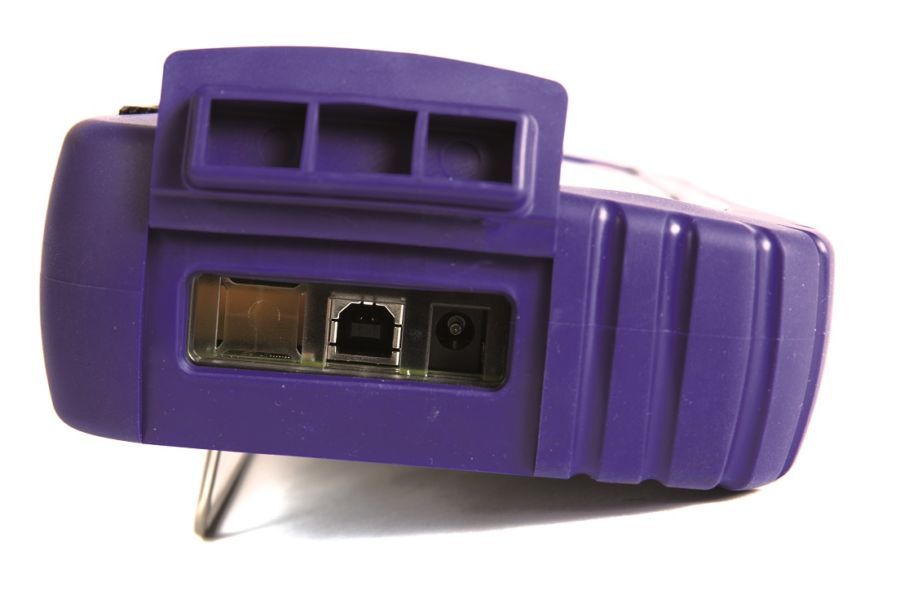

Alimentation 230 V ±10%, 50/60 Hz
Arrêt de l’appareil Arrêt automatique de l’appareil après 30 minutes de non utilisation
Batterie Type : Li/Ion
Temps de charge : 4 h
Autonomie : 4500 tests de 5 s sous 500 V avec une résistance ≥ 0,5 mΩ

Spécifications environnementales

Domaine de référence 23°C ±1°C (HR : 45 à 75 % sans condensation)
Domaine nominal de fonctionnement -10 à 50°C (HR : 20 à 80 % sans condensation)
Domaine limite de fonctionnement -15 à 55°C (HR : 10 à 80 % sans condensation) (70% à 55°C)
Conditions de stockage -30°C à +60°C
Altitude de fonctionnement 0 à 2000 m
Indice de protection IP54 selon EN60529

Sécurité

Protection En mesure d’isolement sous 50 et 500 V, application de la tension d’essai par action au clavier
Protection contre toute surcharge électrique jusqu’à 380 V
Classe Conforme à la norme européenne EN 61010-1
Catégorie II, pollution 2
Tenue aux chocs secousses et vibrations EN 61010-1
Conformité CEM Immunité :

  • Décharges électrostatiques : EN 61000-4-2
  • Champs rayonnés : EN 61000-4-3
  • Ondes de chocs : EN 61000-4-5
  • Perturbations conduites : EN 61000-4-6
  • Creux de tension : EN 61000-4-11
  • Salves : EN 61000-4-4

Emission rayonnée et conduite :

  • EN 55022, classe B
  • EN 61000-3-2
  • EN 61000-3-3

Instrument :

MEGOHM 200         Testeur d’isolement et de continuité

Livré en standard avec :

  • Cordons de mesure et pinces crocodiles de sécurité
  • Manuel d’utilisation

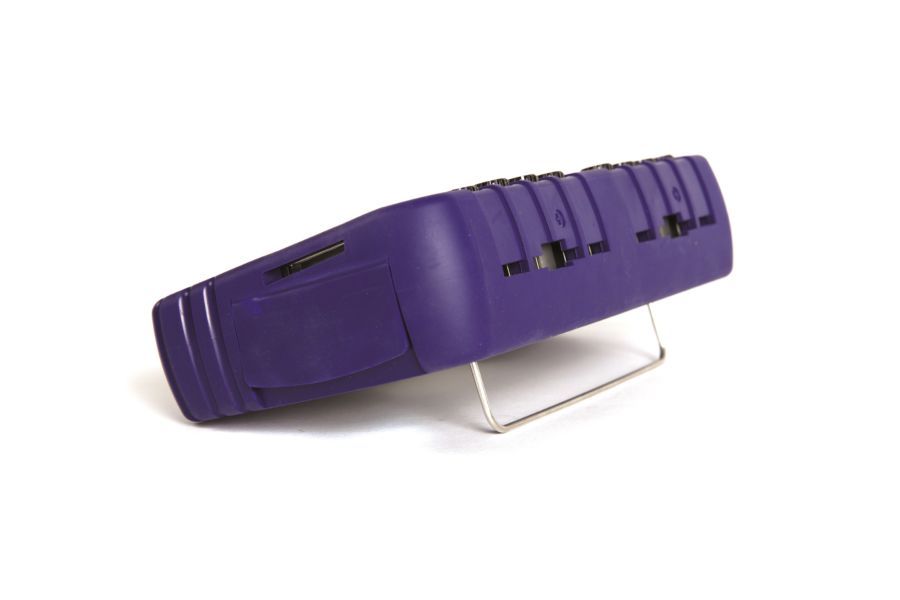

  • Valise de transport, sangle et béquille

Informations de transport :

Dimensions            210 x 110 x 50 mm

Poids                     900 g

Product Description Release Type
MEGOHM 200

Manuel d’utilisation

NTA47264-000B pdf
