Testeur de continuité et d'isolement

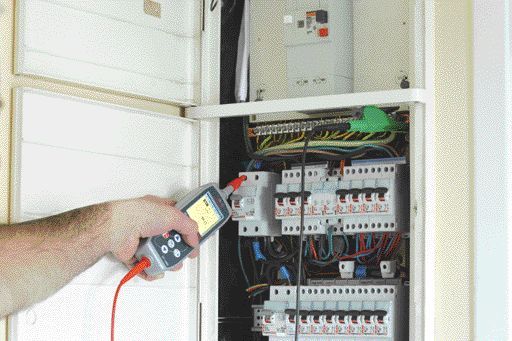

Le mesureur de continuité “C’DIAG TOUCH” fait partie d’une nouvelle génération d’appareils de mesure spécialement étudiée pour les mesures dans le cadre des contrôles obligatoires des installations tertiaires et industrielles basse tension.
UNE ERGONOMIE FAITE POUR LES PROS!

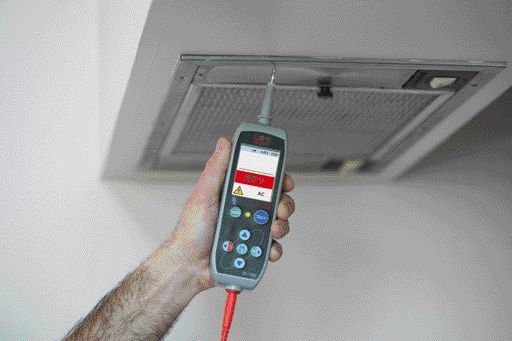

Léger, compact, avec sa pointe de touche intégrée, il devient le prolongement de la main de l’utilisateur.
Grâce à son ergonomie, plus besoin de deux mains pour tenir les pointes de touche.
Le contrôle est plus rapide avec la lecture directe des valeurs.

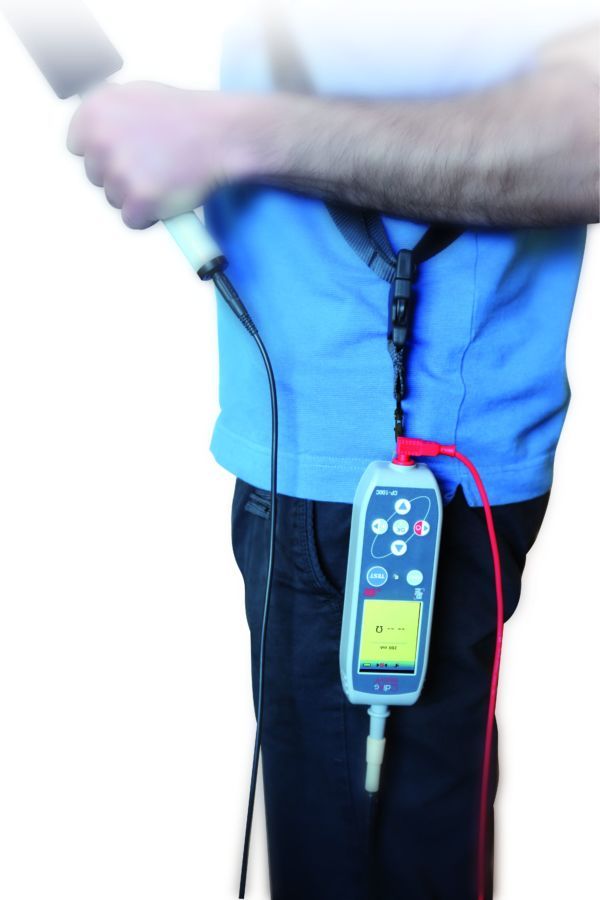

Une série complète d’accessoires (cordon, kit de portabilité, pointes de touche, enrouleur)
permet une parfaite maîtrise de la plupart des situations de contrôle.
Côté mesure, son écran TFT couleur rend la lecture de la mesure simple et immédiatement interprétable grâce au changement de couleur du vert au rouge au delà du seuil de conformité de la valeur de résistance de continuité (gamme de mesure de 0 à 120 Ohms, voir précision tableau des caractéristiques).
Le mesureur de continuité “C’DIAG TOUCH” est alimenté par seulement 2 piles de 1,5 V et sa conception originale lui confère une très grande autonomie jusqu’à 3000 mesures sans changement de pile.
Un avertisseur sonore et une indication de tension dangereuse sur le circuit de terre permettent à l’utilisateur d’être immédiatement prévenu et de prendre les mesures de prévention nécessaires.
L’utilisation de la base permet de préserver l’autonomie du mesureur de continuité CP-100C en mode isolement;
La configuration des niveaux de tension de test est possible de 50 V à 1 000 V DC pour s’adapter à tout type d’installation

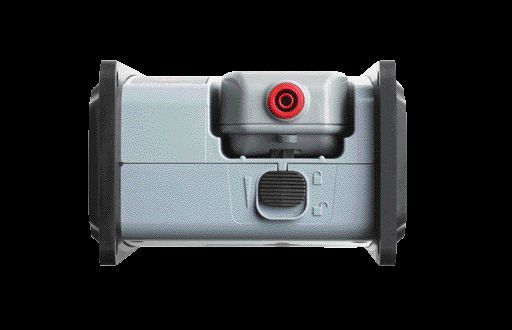

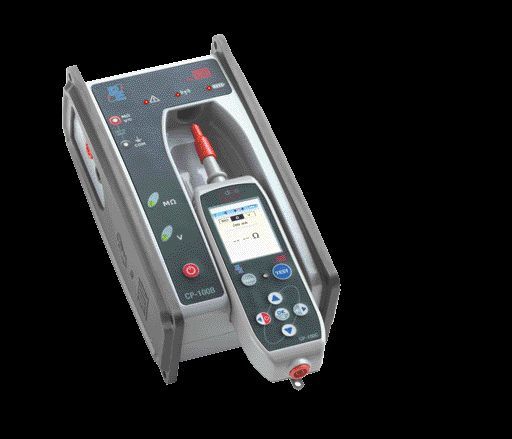

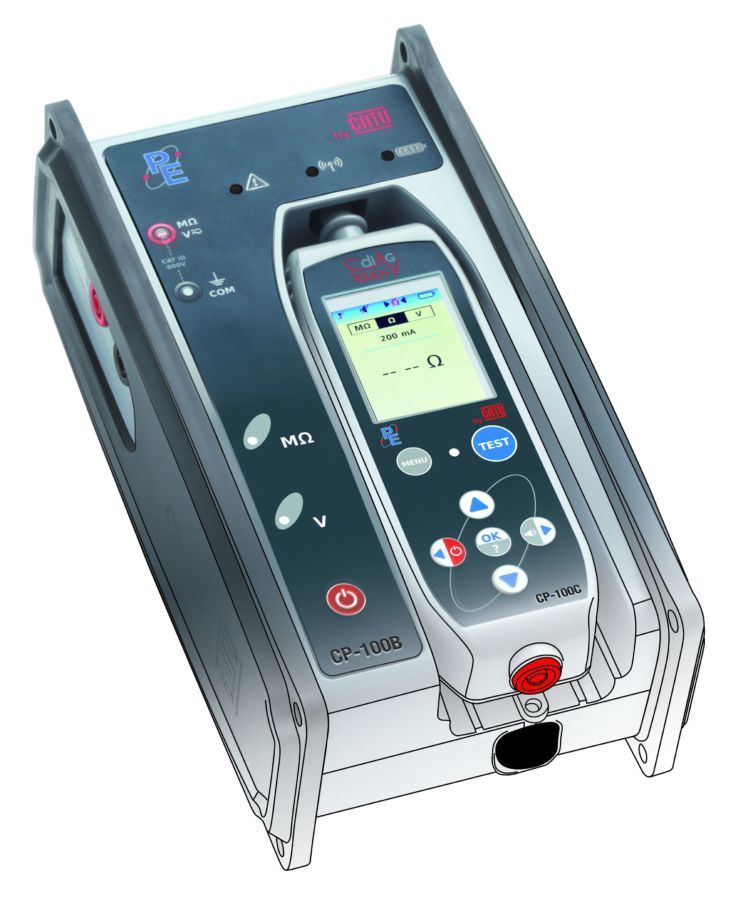

La Base CP100B est conçue pour loger et protéger le mesureur de continuité.
Les indications de résistance d’isolement sont affichées directement sur l'écran du contrôleur CP-100C
LIAISON FILAIRE
Le contrôleur CP 100-C est utilisé comme une pointe de touche évoluée avec afficheur.
LIAISON SANS FIL

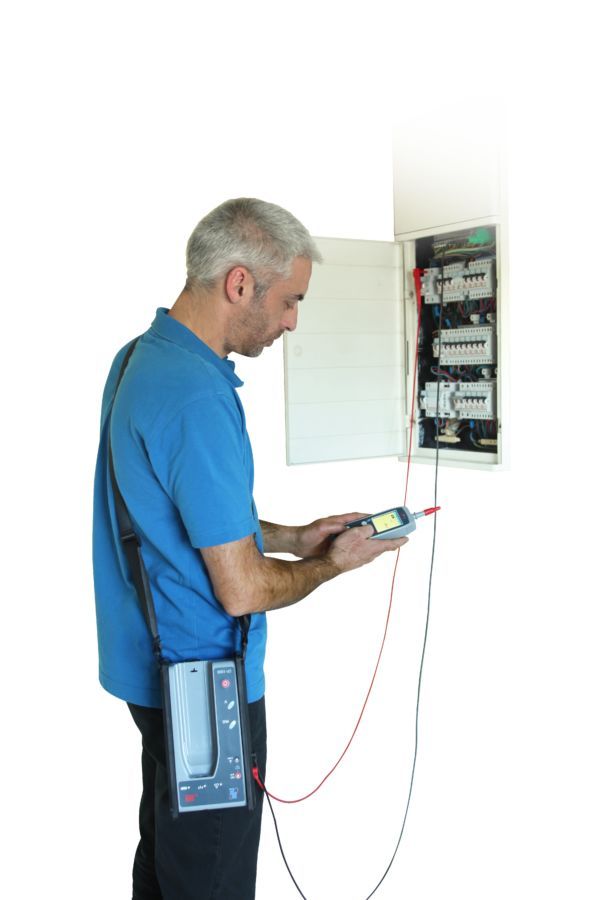

La liaison entre les deux appareils peut être réalisée par liaison sans fil pour libérer les mains de l’utilisation et assurer sa protection en déclenchant la mesure à distance.
Le “C’DIAG TOUCH” associé à sa base peut effectuer des mesures de tension TRMS aussi bien, alternatives que continues.
MESURE DE CONTINUITÉ - CP-100C
• Gamme de mesure : 0 Ω à 120 Ω.
• Courant de mesure :
- 200 mA si R ≤ 2 Ω, 20 mA sinon.
- 20 mA (mode éco activé) pour R de 0 Ω à 120 Ω .
Seuil de conformité programmable (BIP) :
- 1 Ω ou 2 Ω.
• Norme : CEI 61557-4.
| Gamme de résistance |
0,01 Ω à 4.00 Ω |
4.1 Ω à 120.0 Ω |
|
Résolution |
0,01 Ω |
0,01 Ω |
|
Précision |
±5% ±5 digits |
±5% ± 5 digits |
Avertisseur de tension
|
Gamme de tension |
± 20 V à 1 500V DC |
± 20 V à 400 V AC 50/60Hz |
|
Résolution |
1 V |
2 V |
|
Précision |
±5% ±5 digits |
±5% ± 5 digits |
MESURE D‘ISOLEMENT - CP-100B
• Gamme : 10 kΩ à 999MΩ.
• Tensions configurables :
50 VDC, 100 VDC, 250 VDC, 500 VDC, 1 000 VDC.
• Courant de mesure nominal : ≥1mA.
• Seuil de conformité réglable :
OFF, 0,25 MΩ, 0,5 MΩ, 1 MΩ, 2 MΩ, 100 MΩ.
• Normes : CEI 61557-2.
MESURE DE TENSION TRMS - CP-100B
• Types de tensions : AC, DC, AC+DC.
• Bande passante : signal 45Hz à 66Hz
+ harmoniques jusqu'à 1Khz.
|
Gamme de tension |
± 1 V à 99.99 V AC ou DC |
± 100 V à 999 V AC ou DC |
|
Résolution |
0.01 V |
0.1V |
|
Précision |
2% ±2 digits |
2% ± 2 digits |
|
|
Base |
Contrôleur |
|
Temperature d’utilisation |
-10 à +45°C |
-10 à +45°C |
|
Température de stockage |
-25 à +70°C |
-25 à +70°C |
|
Humidité relative maximale |
80% |
80% |
|
Dimension |
244,5 x 132,6 x 85,8 |
231,1 x 56,9 x 36 |
|
Poids de l’appareil (piles) |
907,45g |
289,70 g |
|
Degré de pollution |
2 |
2 |
|
Catégorie d’installation |
III 600V |
III 600V avec capuchon II 600V sans capuchon |
|
IP, IK |
IK 06 IP 40 |
IK 06 IP 40 |
|
Types de piles |
4 * Alkaline LR06 |
2 * Alkaline LR06 |
|
Type de fusible |
500V 500mA 6.3x32mm Courant de coupure 50 kA |
N/A |
|
Double isolation |
Oui |
Oui |
|
Sécurité électrique |
EN 61010-1 |
EN 61010-1 |
|
CEM |
EN 61326-1 61326-2 |
EN 61326-1 61326-2 |
|
Radio |
EN 300220-1 et -2 |
EN 300220-1 et -2 |
|
Catégorie d’appareil radio |
CAT 2 |
CAT 2 |
|
Puissance radio |
≤10mW |
≤10mW |
|
Norme Radio |
EN 300220-1 et -2 |
|
|
Fréquence Radio |
Bande ISM433 MHz (433,075 à 434,775) |
|
|
Altitude |
<2000m |
|
|
|
Contrôleur CP 100C |
Base CP 100B |
Base + contrôleur CP-100 |
|
Contrôleur CP-100C |
√ |
|
√ |
|
Base CP-100B |
|
√ |
√ |
|
Cordon IP2X rouge 2 m coudé/droit - mâle/mâle |
|
√ |
√ |
|
Cordon IP2X noir 2 m - coudé/droit - mâle/mâle |
|
√ |
√ |
|
Pointe de touche IP2X rouge |
|
√ |
√ |
|
Pointe de touche IP2X noire |
|
√ |
√ |
|
Pince crocodile verte |
|
√ |
√ |
|
Constat de vérification CP-100C* |
√ |
|
√ |
|
Constat de vérification CP-100B* |
|
√ |
√ |
|
Sangles de portabilité de la base |
|
√ |
√ |
|
Guide de démarrage rapide CP-100B |
|
√ |
√ |
|
Guide de démarrage rapide CP-100C |
√ |
|
√ |
|
Piles incluses, montées dans les appareils |
√ |
√ |
√ |
