ADT900

picto fleche Pompes de génération de pression pneumatique et hydraulique, haute et basse pression -0,95 / 2500 bar

Les pompes pneumatiques et hydrauliques de la série ADT900 ont été conçues pour offrir la meilleure stabilité lors de la génération de pression. Elles sont de plus protégées pour éviter les retours de medias chargées d’impuretés.

  • 8 modèles pneumatiques de -0,4 / 0,4 bar à -0,95 / 200 bar
  • 10 modèles hydrauliques de -0,85 / 400 bar à 4200 bar
  • Ajustage de la pression rapide et fin
  • Connexion / déconnexion rapide, grand choix de raccords
Poser une question
Etre rappelé par un conseiller

Les pompes pneumatiques et hydrauliques de la série ADT900 ont été conçues pour offrir la meilleure stabilité lors de la génération de pression.

Grâce à leurs designs originaux très étudiés, les pompes ADT900 montent rapidement en pression, quel que soit le modèle, et cela sans nécessiter d’efforts particuliers de la part de l’utilisateur. Par exemple il faut à la pompe ADT919 seulement 30 s pour atteindre les 140 bar.

La présence de doubles mollettes de réglage permettent un ajustage fin de la pression, avec une résolution jusqu’à 0,001 mbar pour les modèles basse pression.

Un système d’isolation gas / liquide intégré aux pompes les protège des retours de medias chargées d’impuretés et réduisent la maintenance. Tout liquide résiduel dans la pompe provenant des appareils vérifiés est collecté puis expulsé lors du relâchement de la pression.

  • 8 modèles pneumatiques de -0,4 / 0,4 bar à -0,95 / 200 bar
  • 10 modèles hydrauliques de -0,85 / 400 bar à 4200 bar
  • Ajustage de la pression rapide et fin
  • Connexion / déconnexion rapide, grand choix de raccords

Les pompes de la série ADT900 sont des produits Logo fabricant ADDITEL.

Génération de pression

ModèleTypePressionMediaRésolution de réglagePhoto

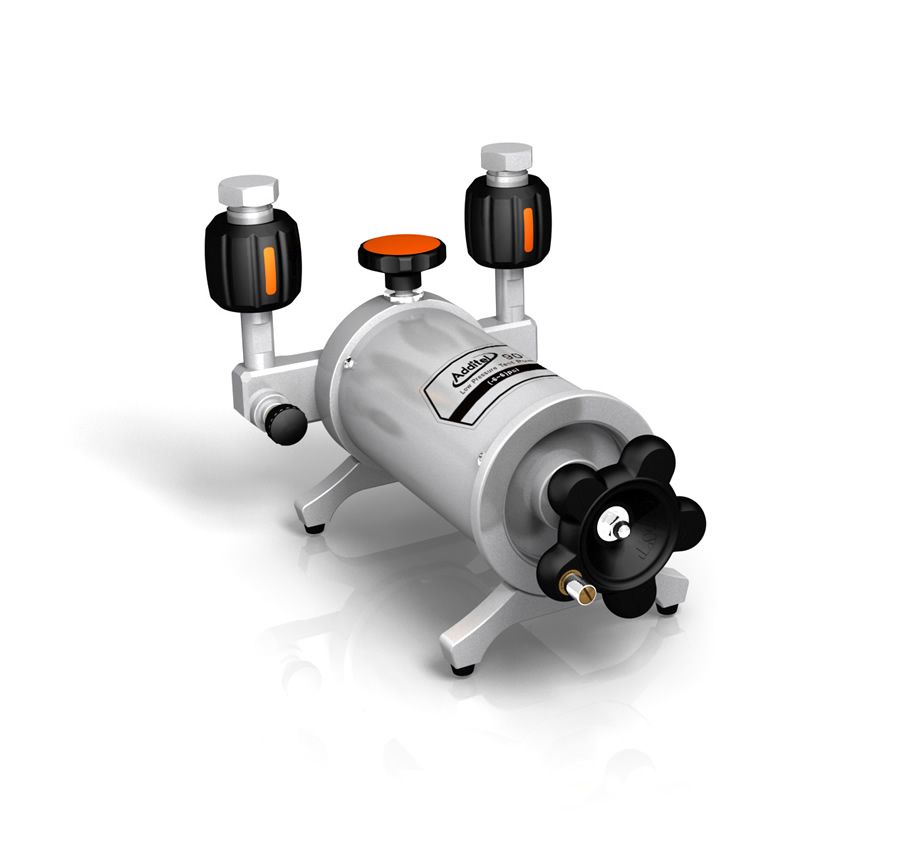

ADT901Pompe pneumatique
Ajustage fin et large
-0,4 à 0,4 barAir0,001 mbarAdditel-901

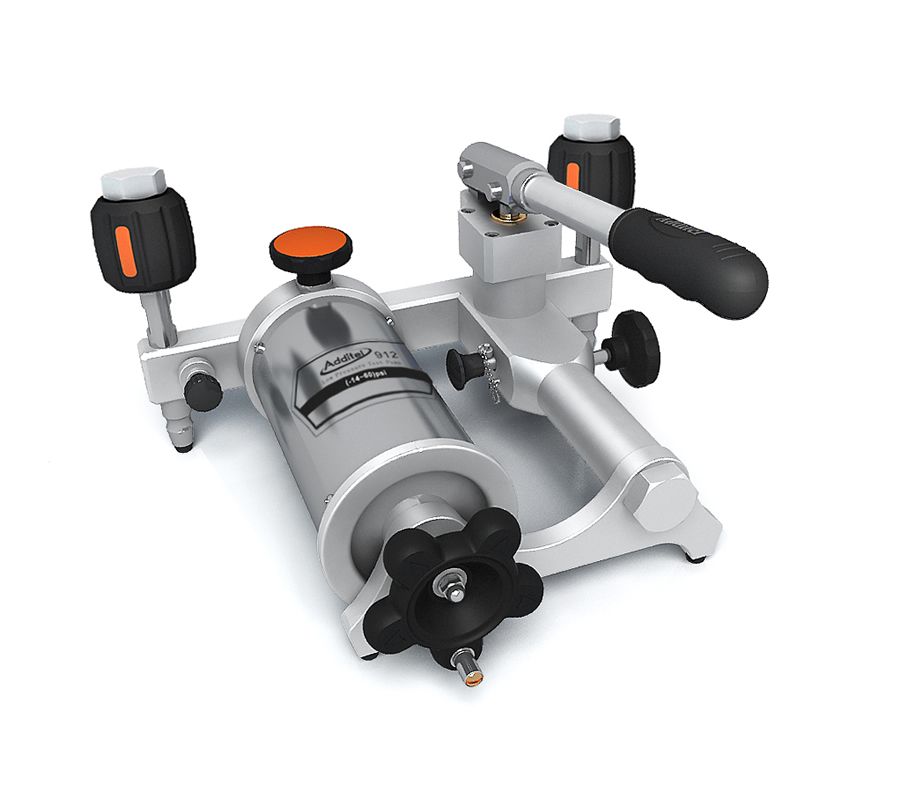

ADT912Pompe pneumatique
Ajustage fin et large
-0,95 à 4 barAir0,001 mbarAdditel-912

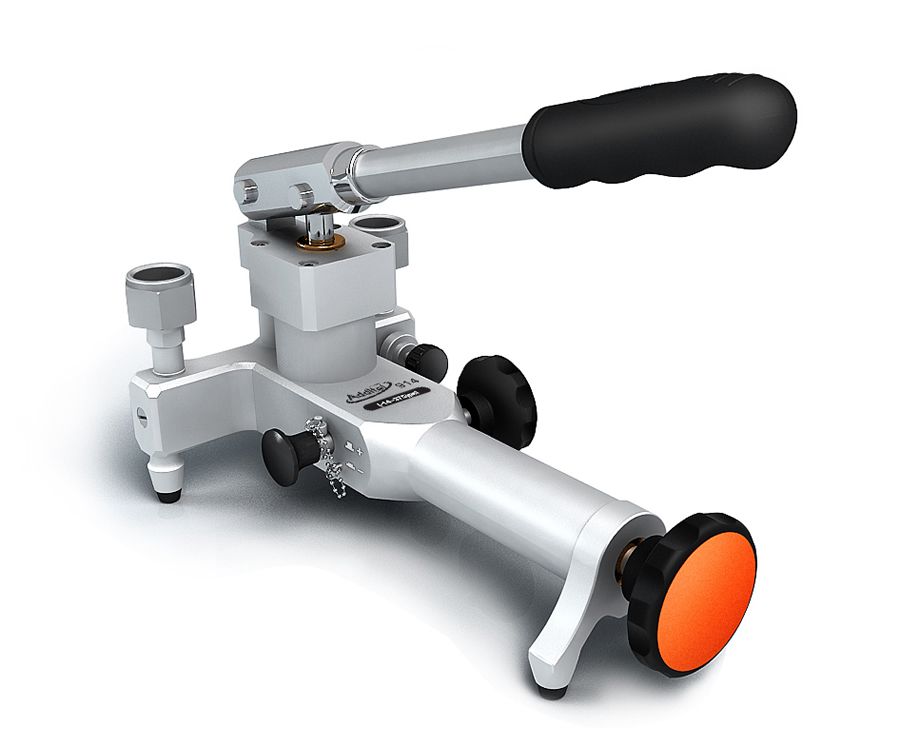

ADT914Pompe pneumatique à bras
Ajustage fin et large
-0,95 à 25 barAir0,1 mbarAdditel-914

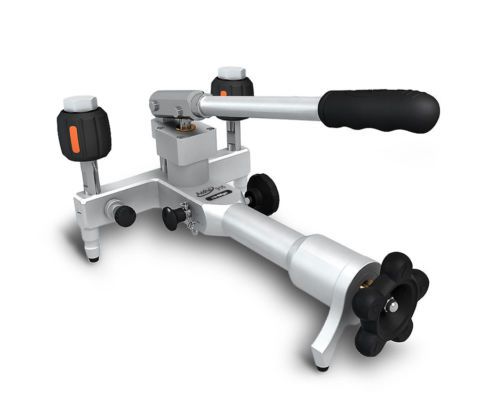

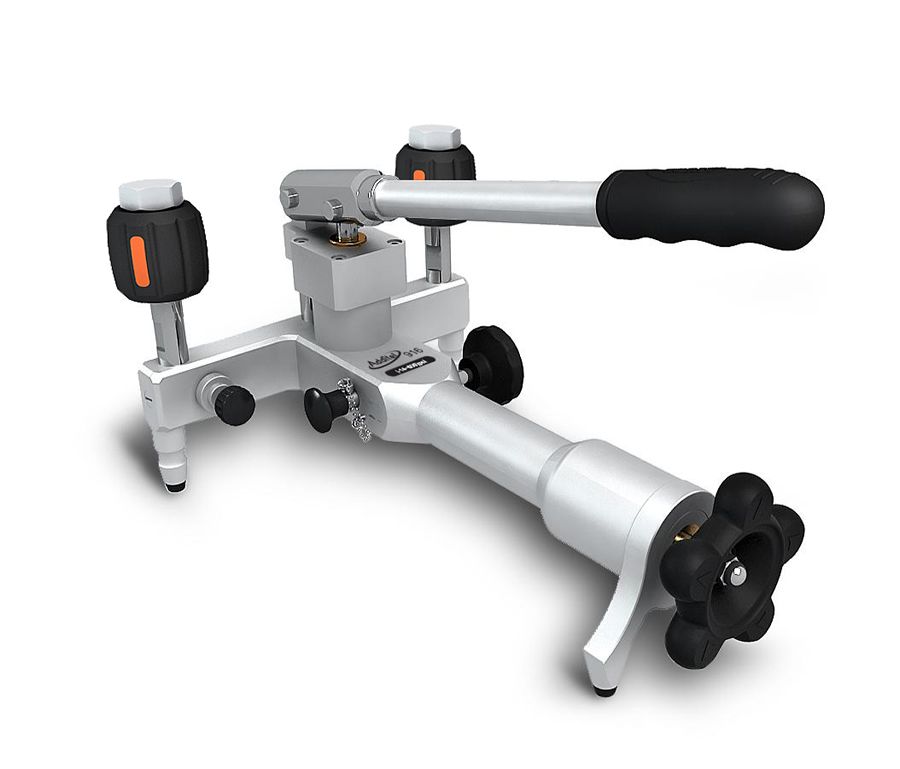

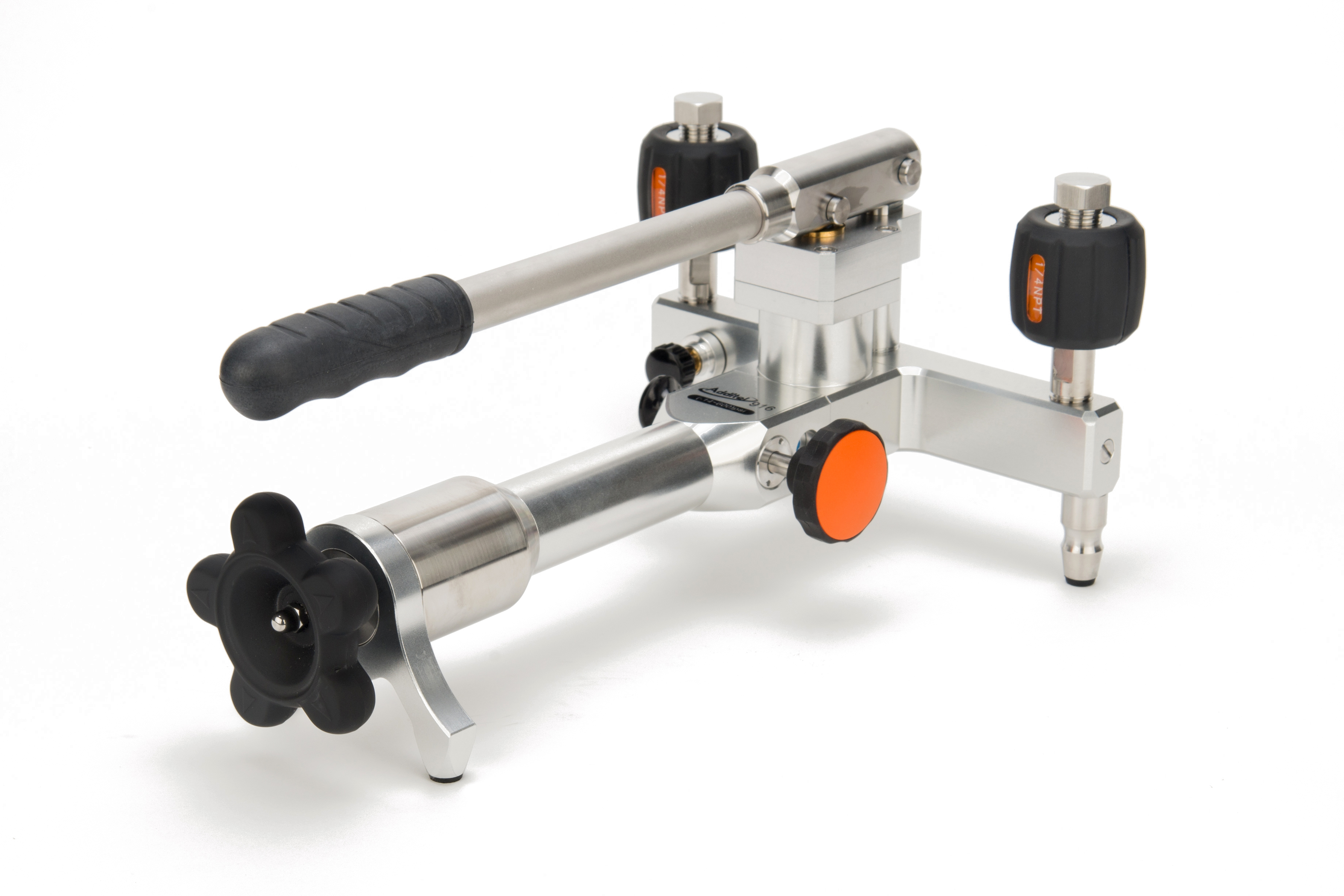

ADT916Pompe de test pneumatique
Ajustage fin et large
-0,95 à 40 barAir0,1 mbarADT916 Angle

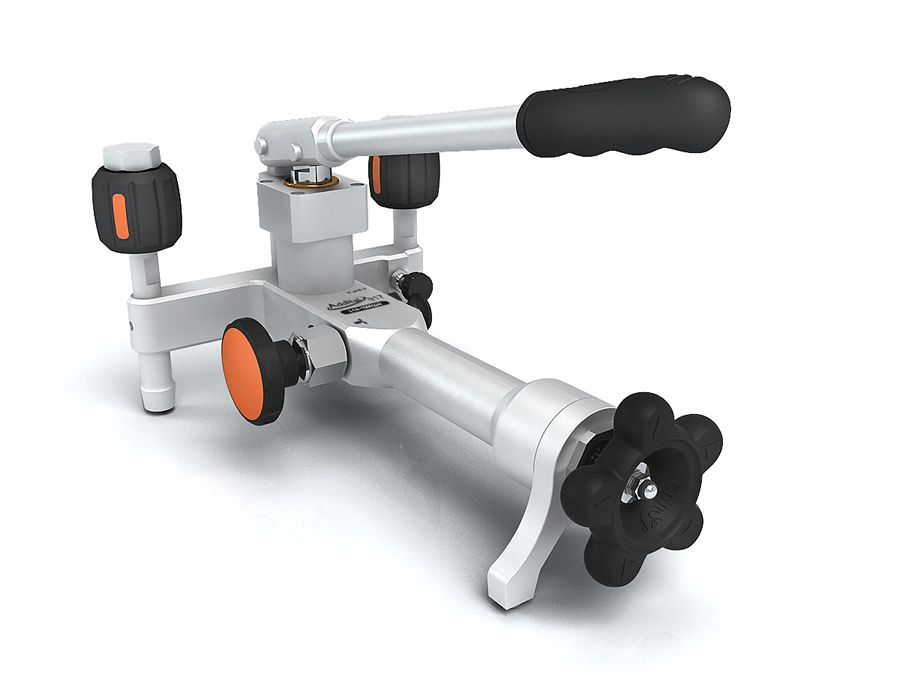

ADT917Pompe de test pneumatique
Ajustage fin et large
-0,95 à 70 barAir0,1 mbarAdditel-917
ADT918Pompe de test pneumatique
Ajustage fin et large
-0,95 à 100 barAir0,1 mbarAdditel-918

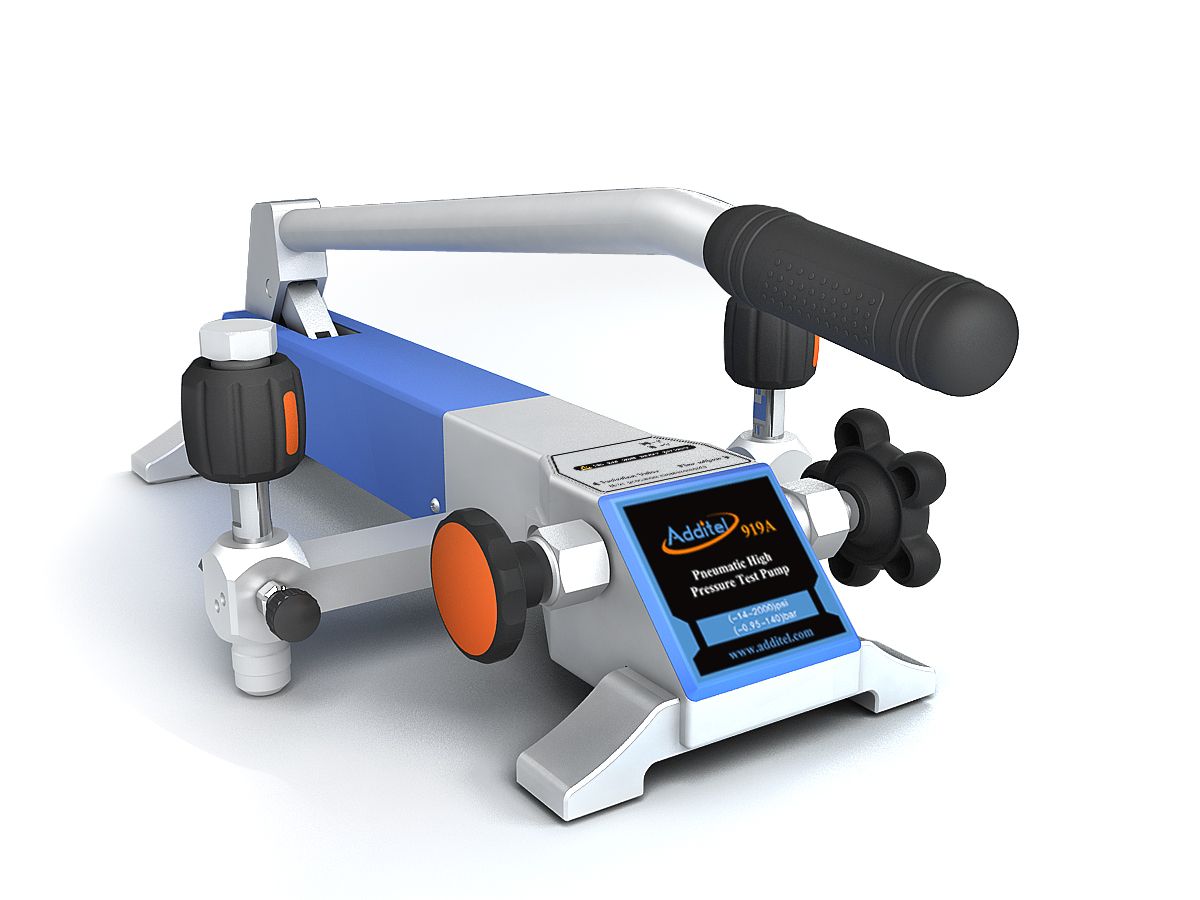

ADT919Pompe de test pneumatique
Ajustage fin et large
-0,95 à 140 barAir0,1 mbarAdditel 919A

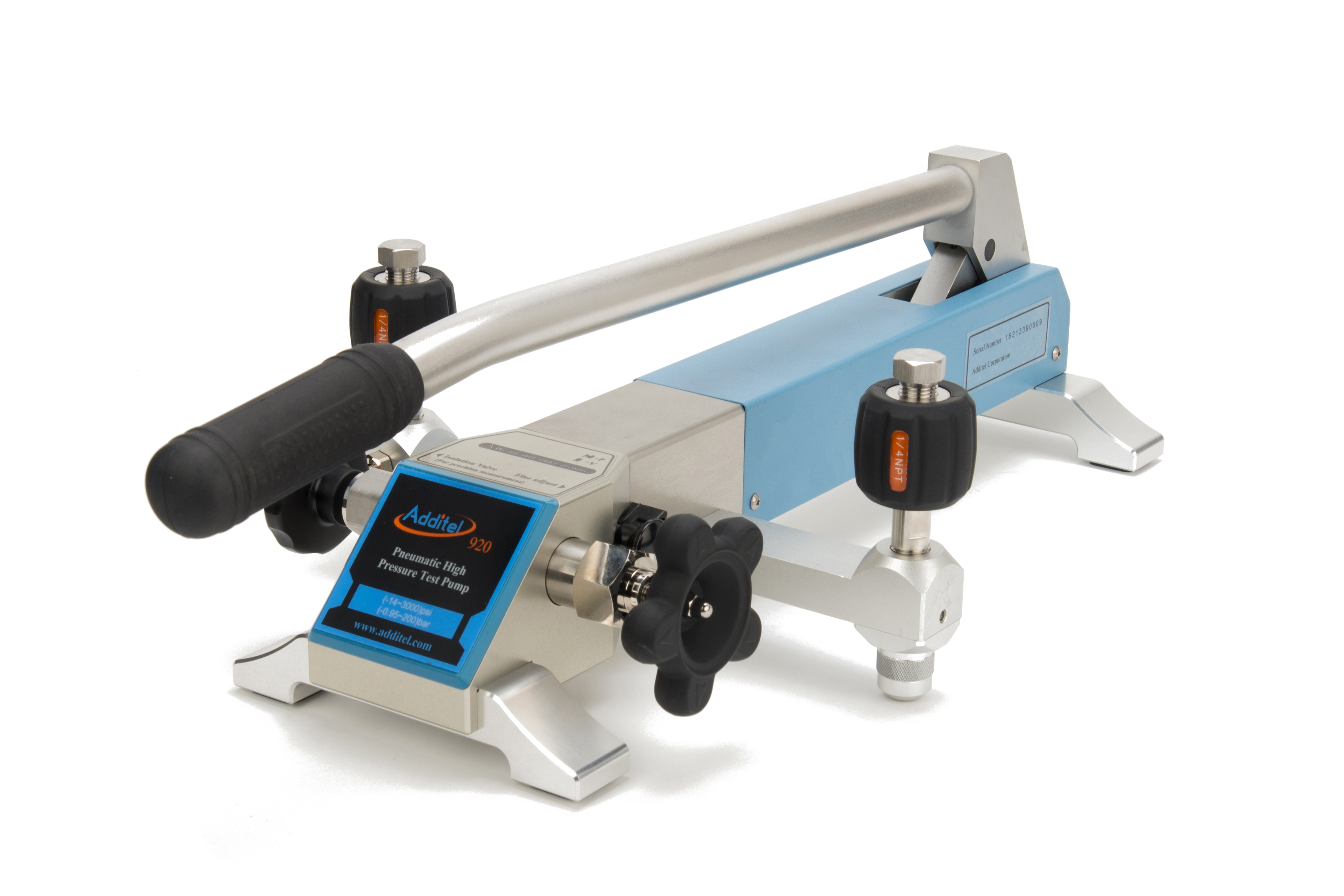

ADT920Pompe de test pneumatique
Ajustage fin et large
-0,95 à 200 barAir0,1 mbarADT920 Angle

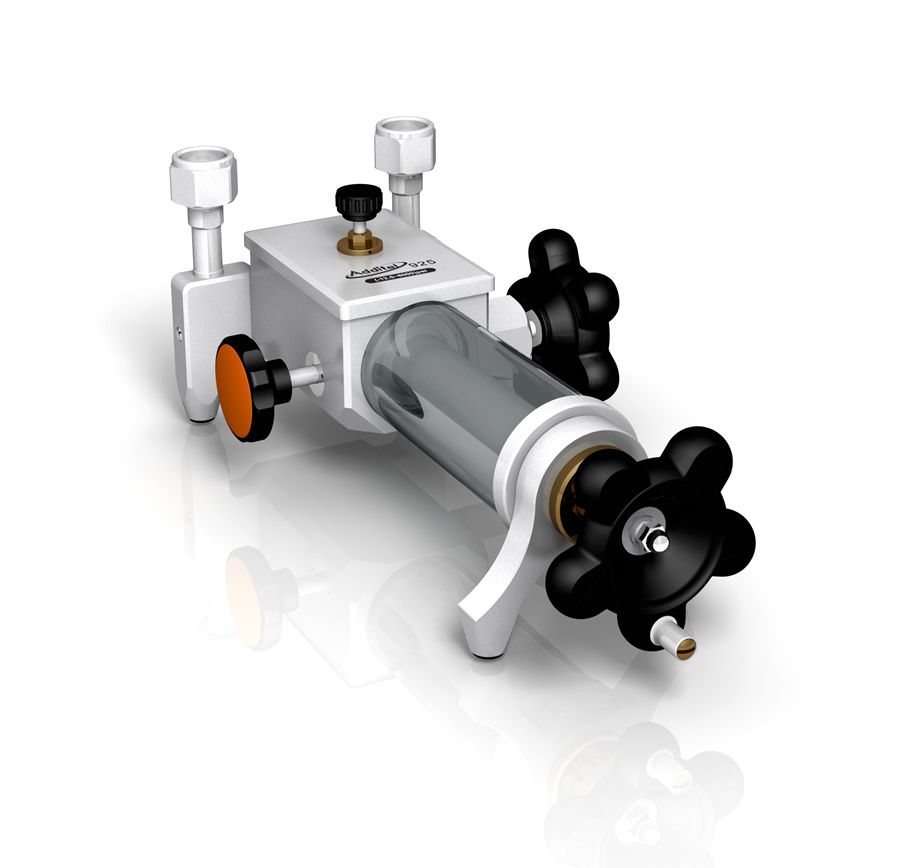

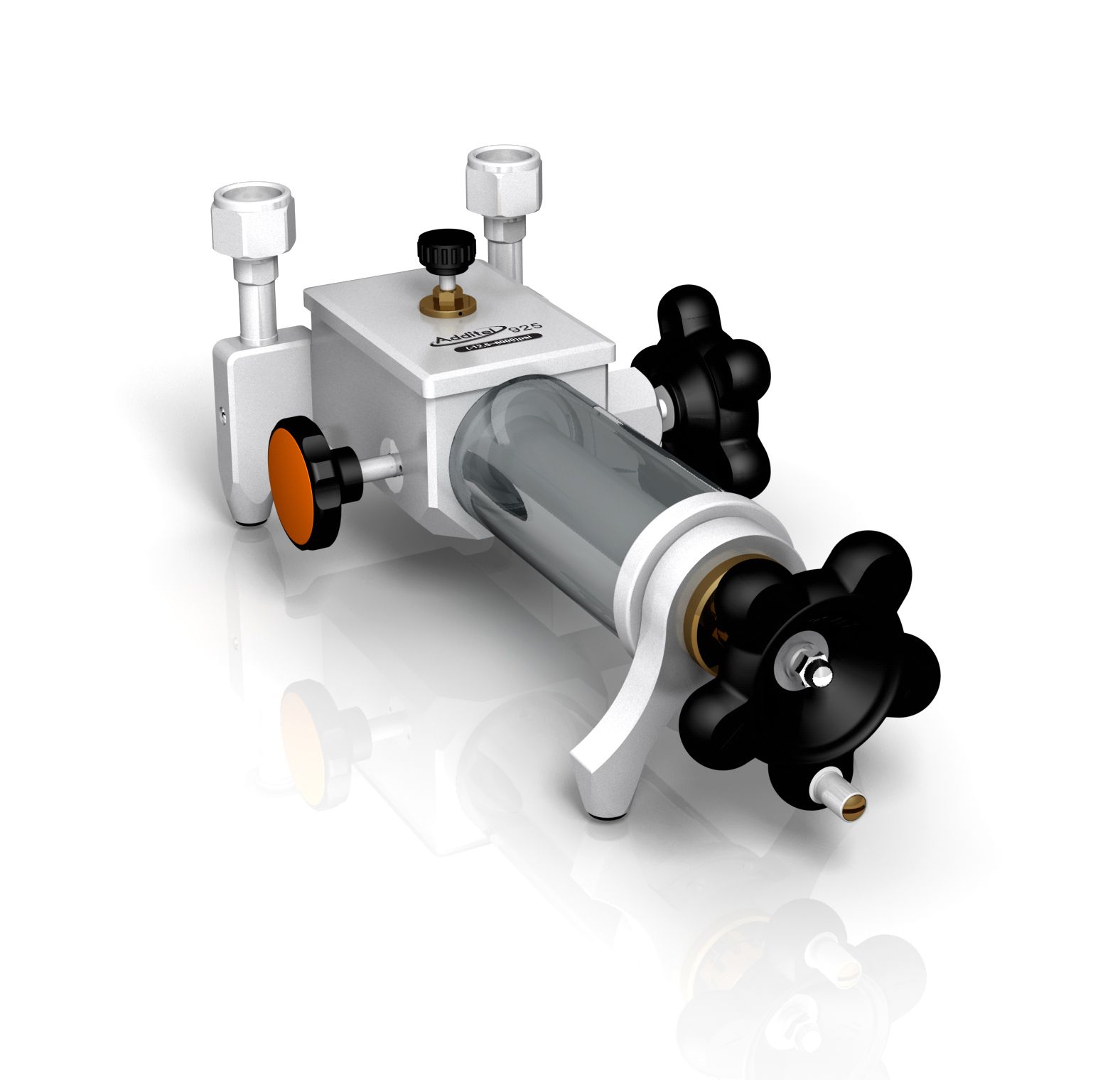

ADT925Pompe à main hydraulique-0,85 à 400 barHuile
Eau déminéralisée
 1 mbarAdditel 925

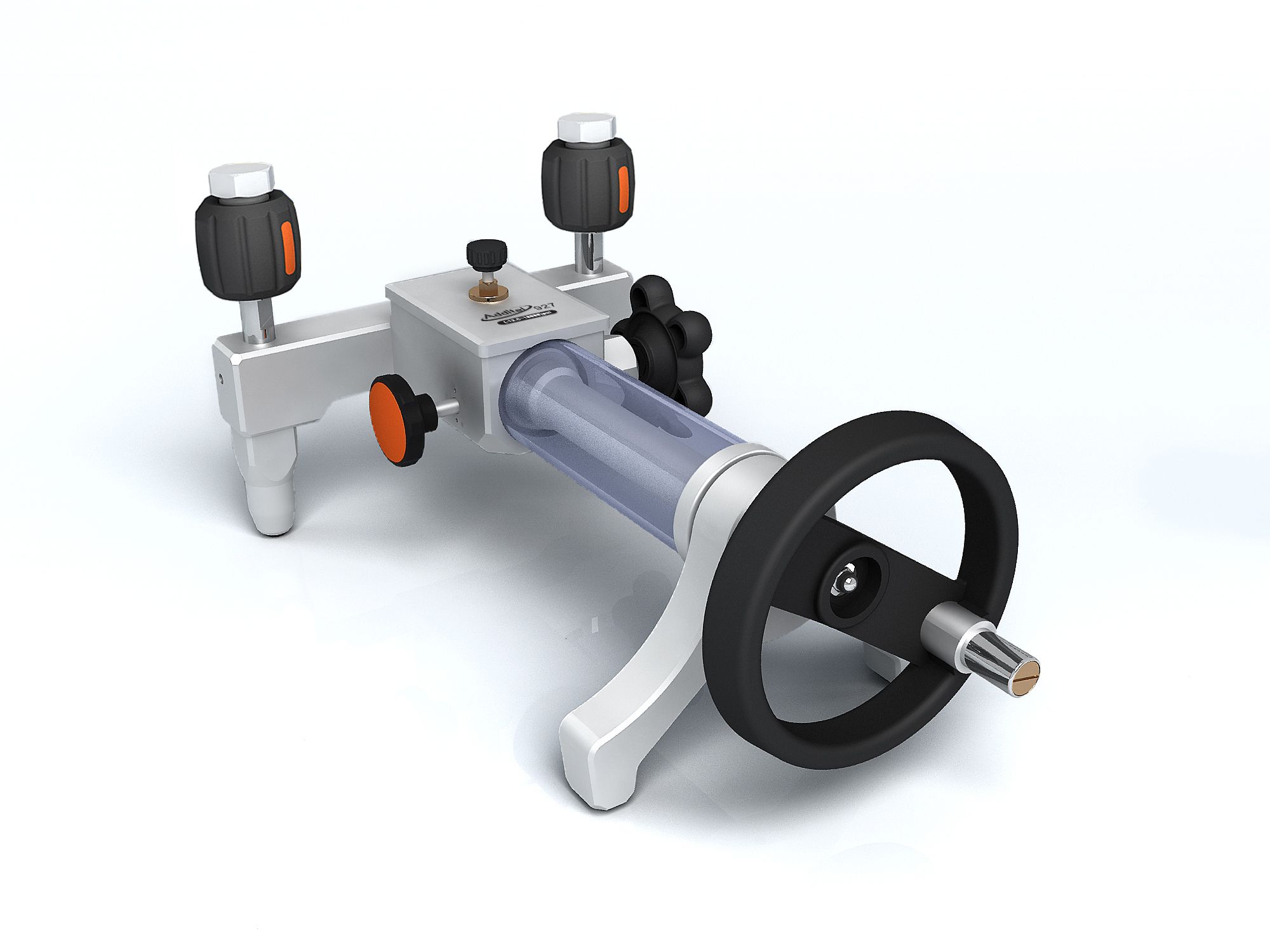

ADT927Pompe à main hydraulique-0,85 à 700 barHuile
Eau déminéralisée
 1 mbarAdditel 927

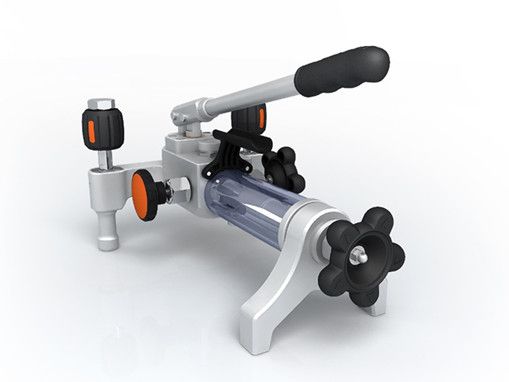

ADT 928Pompe à main Hydraulique-0.85 à 1000 barHuile
Eau déminéralisée
 1 mbaradt928

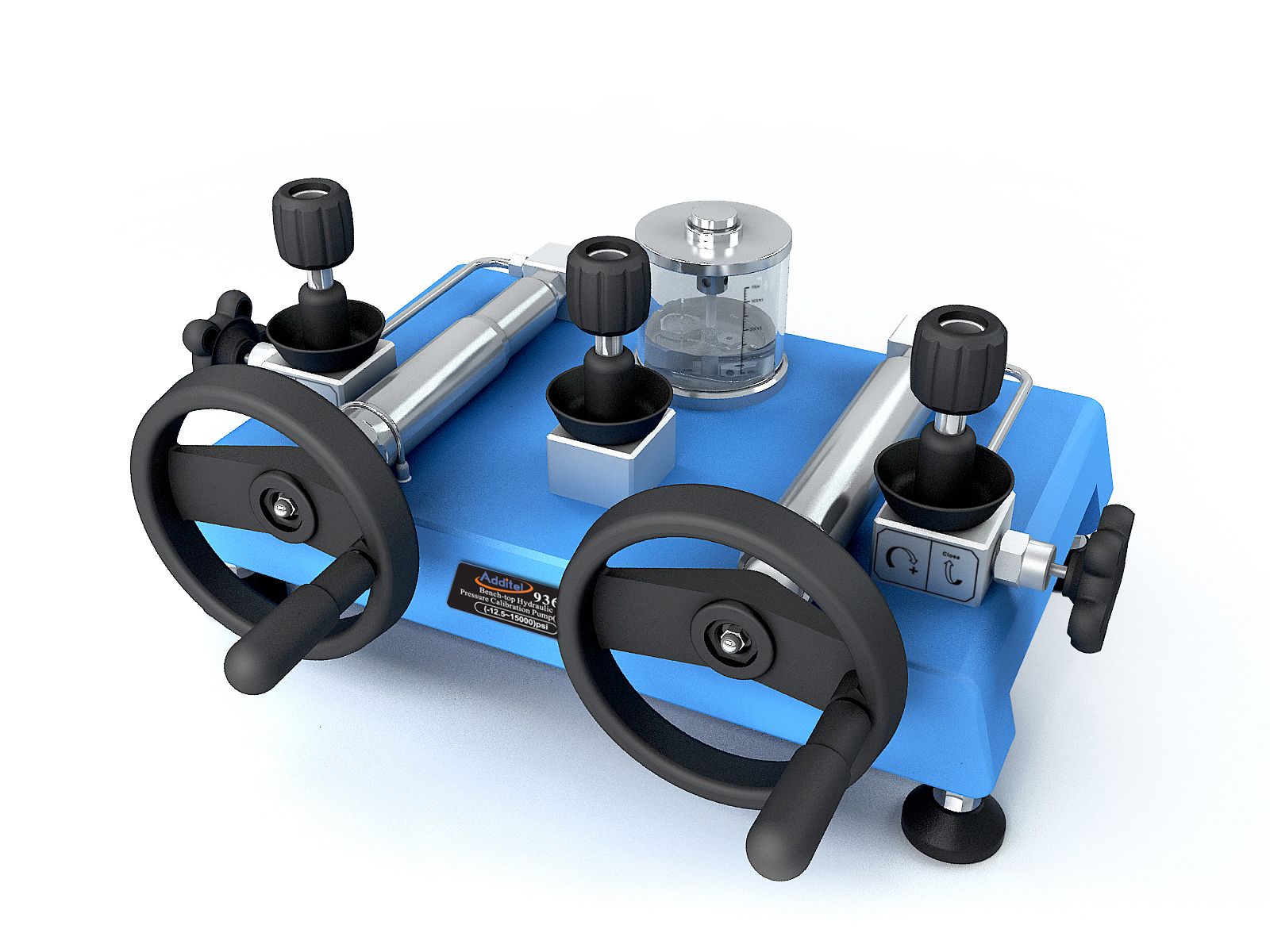

ADT936Pompe hydraulique1000 barHuile 1 mbarAdditel 936

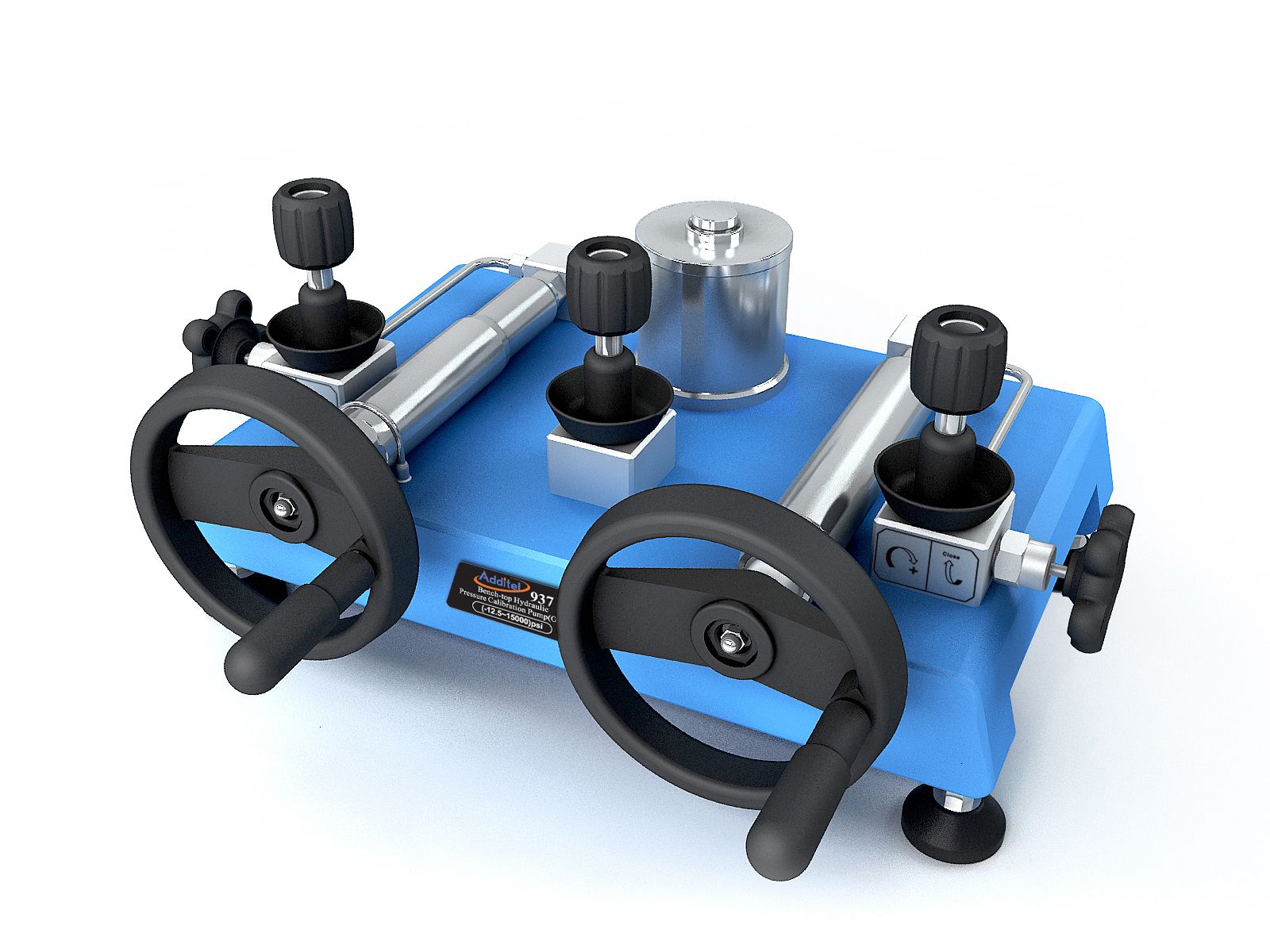

ADT937Pompe hydraulique1000 barHuile
Skydrol
 1 mbarAdditel 937
ADT938Pompe hydraulique1000 barEau déminéralisée 1 mbarAdditel 938

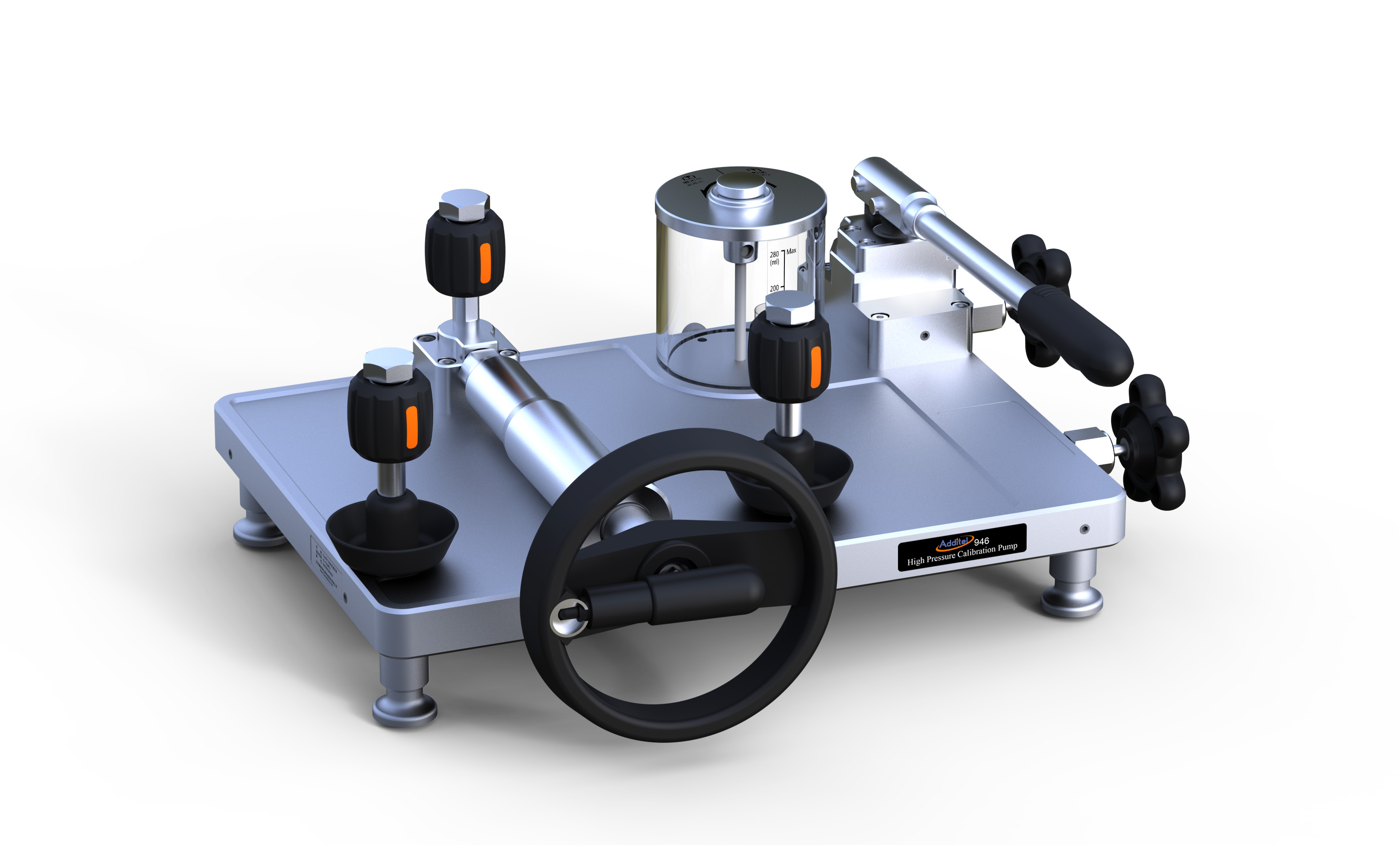

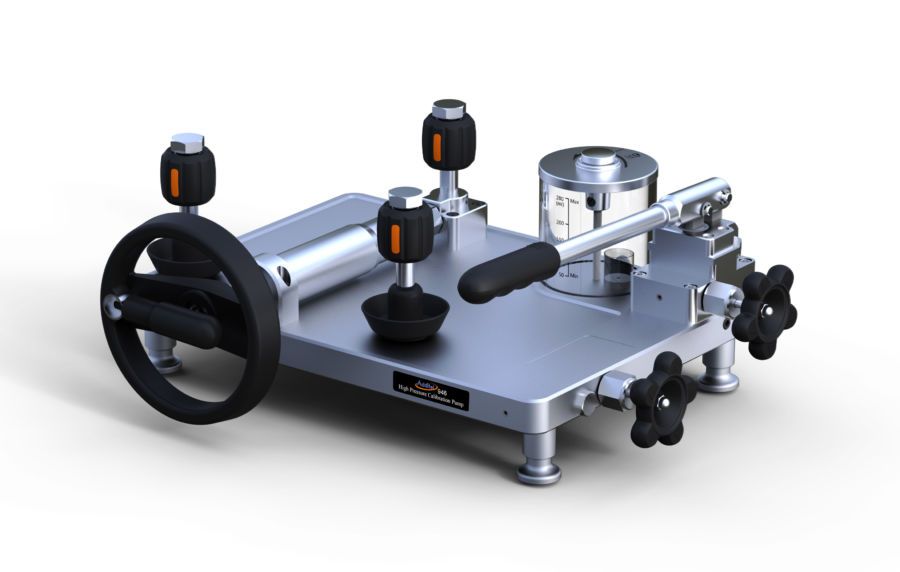

ADT 946Pompe Hydraulique1000 barHuile
Eau (large volume: 420ml)
 1 mbarADT946_1

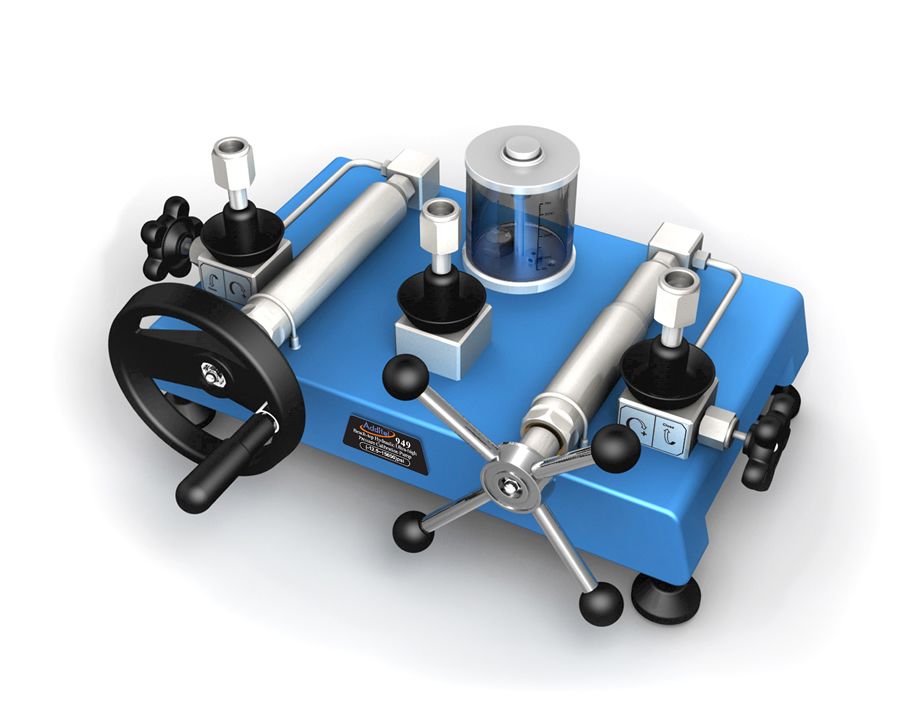

ADT949Pompe hydraulique2500 barHuile 1 mbarAdditel-949

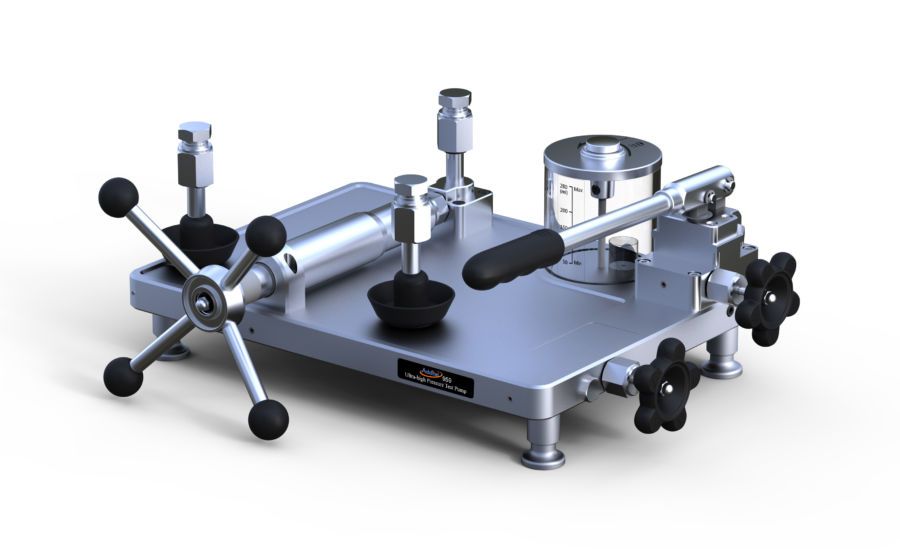

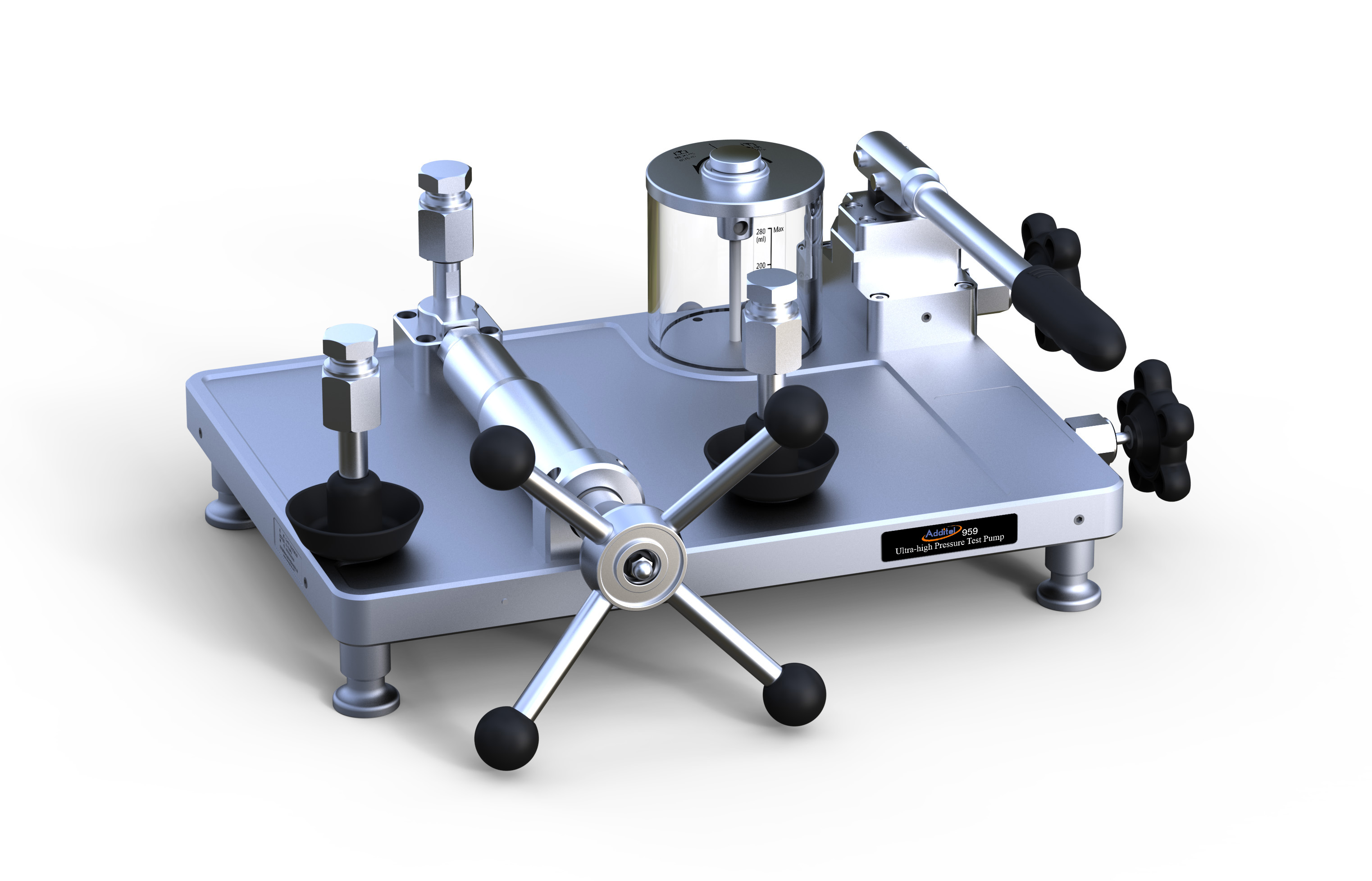

ADT 959Pompe Hydraulique2800 barHuile
Eau (Large volume: 420ml)
 1 mbarADT959

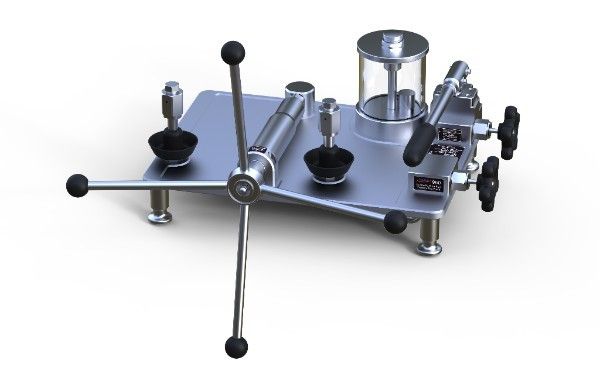

ADT 960Pompe hydraulique4200 barhuile (volume 420ml)1 mbar

Connexion :
≤1000 bar : 1/4" NPT femelle, 1/4" BSP femelle, M20X1.5 femelle
≥1000 bar : Positional Autoclave F-250-C, 9/16" - 18 UNF femelle
Connexion référence :
≤1000 bar : 1/4" NPT femelle, 1/4" BSP femelle, M20X1.5 femelle
≥1000 bar : Positional Autoclave F-250-C, 9/16" - 18 UNF femelle (1/2" BSP femelle et M20X1.5 femelle disponibles sur spécification particulière)

Spécifications générales

Modèle pneumatiqueADT901ADT912ADT914ADT916ADT917 / ADT918ADT919 / ADT920
Dimensions
Base
Hauteur
245 x 165 mm
145 mm
273 x 258 mm
140 mm
240 x 120 mm
130 mm
315 x 198 mm
140 mm
315 x 198 mm
140 mm
540 x 270 mm
178 mm
Masse1,6 Kg2,8 Kg1,5 Kg2,7 Kg2,6 Kg6,5 Kg
Modèle hydrauliqueADT925ADT927ADT 928ADT936 / ADT937 /         ADT938 / ADT949ADT946/ADT959/ADT 960
Dimensions
Base
Hauteur
250 x 140 mm
120 mm
290 x 190 mm
135 mm
345 mm x 215 mm
162 mm
520 x 360 mm
230 mm
455 x 380 mm

175 mm

Masse1,7 Kg3,2 Kg3.9 Kg16 Kg13 Kg -15kg pour ADT960
Matériel- Adaptateurs : SST
- Corps de pompe : SST/aluminium
- Joint : Buna-N sauf ADT937 : FKM



Instruments :

ADT901                 Pompe pneumatique basse pression, -0,4 à 0,4 bar

ADT912                 Pompe pneumatique basse pression, -0,95 à 4 bar

ADT914                 Pompe pneumatique à bras, -0,95 à 25 bar

ADT916                 Pompe de test pneumatique, -0,95 à 40 bar

ADT917                 Pompe de test pneumatique, -0,95 à 70 bar

ADT918                 Pompe de test pneumatique, -0,95 à 100 bar

ADT919                 Pompe de test pneumatique, -0,95 à 140 bar

ADT920                 Pompe de test pneumatique, -0,95 à 200 bar

ADT925                 Pompe à main hydraulique, -0,85 à 400 bar

ADT927                 Pompe à main hydraulique, -0,85 à 700 bar

ADT928                 Pompe à main hydraulique, -0.85 à 1000 bar

ADT936                 Pompe hydraulique, média : huile, 1000 bar

ADT937                 Pompe hydraulique, média : huile, skydrol, 1000 bar

ADT938                 Pompe hydraulique, média : eau déminéralisée, 1000 bar

ADT946                 Pompe hydraulique, média: eau huile, 1000 bar

ADT949                 Pompe hydraulique, 2800 bar

ADT9549                 Pompe hydraulique,eau huile, 2800 bar

Raccords et flexibles :

ADT901-kit             Kit de test pour ADT901 (raccord cannelé, flexible, etc)

ADT912-kit             Kit de test pour ADT912 (raccord cannelé, flexible, etc)

ADT102                 Adaptateurs et raccords, 1/4" NPT mâle vers connections diverses mâles et femelles (26 pièces)

ADT103                 Adaptateurs et raccords, 1/4" NPT (1/4"BSP ou M20X1.5) mâle vers divers connecteurs femelles, connexion rapide (10 pièces)

ADT100-HTK-2        Kit flexible de test, longueur : 1,5 m, 550 bar, 1/4" NPT mâle vers connecteurs femelles 1/2NPT, connexion rapide

ADT100-HTK-4        Kit flexible de test, longueur : 1,5 m, 550 bar, 1/4" NPT mâle vers connecteurs femelles 1/4NPT, connexion rapide

ADT100-HTK-8        Kit flexible de test, longueur : 1,5 m, 550 bar, 1/4" NPT mâle vers connecteurs femelles 1/8NPT, connexion rapide

ADT100-HTK-B       Kit flexible de test, longueur : 1,5 m, 550 bar, 1/4" NPT mâle vers 1/4BSP, connexion rapide

Valise de transport :

9901-901                Valise de transport pour pompe ADT901 et 2 manomètres ADT681 ou calibrateurs de pression ADT672

9904-912                Valise de transport pour pompe ADT912 et 2 manomètres ADT681 ou calibrateurs de pression ADT672

9909-919                Valise de transport pour pompe ADT919 et 2 manomètres ADT681 ou calibrateurs de pression ADT672

9901-914                Valise de transport pour pompe ADT914 et 2 manomètres ADT681 ou calibrateurs de pression ADT672.

9904-916                Valise de transport pour pompe ADT916 et 2 manomètres ADT681 ou calibrateurs de pression ADT672

9901-925                Valise de transport pour pompe ADT925 et 2 manomètres ADT681 ou calibrateurs de pression ADT672

9904-927                Valise de transport pour pompe ADT927 et 2 manomètres ADT681 ou calibrateurs de pression ADT672

9904-928                Valise de transport pour pompe ADT 928 et 2 manometre ADT 681/680 ou calibrateurs de pression ADT972

Huile :

9201                      Huile, Diethylhexyl Sebacate, 1 litre

Informations de transport :

Modèle pneumatiqueADT901ADT912ADT914ADT916ADT917 / ADT918ADT919 / ADT920
Dimensions
Base
Hauteur
>245 x 165 mm
145 mm
>273 x 258 mm
140 mm
>240 x 120 mm
130 mm
>315 x 198 mm
140 mm
>315 x 198 mm
140 mm
>540 x 270 mm
178 mm
Poids1,6 kg2,8 kg1,5 kg2,7 kg2,6 kg6,5 kg
Modèle hydrauliqueADT925ADT927ADT928ADT936 / ADT937 / ADT938 / ADT949
Dimensions
Base
Hauteur
>250 x 140 mm
120 mm
>290 x 190 mm
135 mm
>345 x 215 mm
162 mm
>520 x 360 mm
230 mm
Poids1,7 kg3,2 kg3.9Kg16 kg
