RLV

picto fleche Démarreur électrolytique pour moteur à bagues petite et moyenne puissance jusqu’à 750 kW

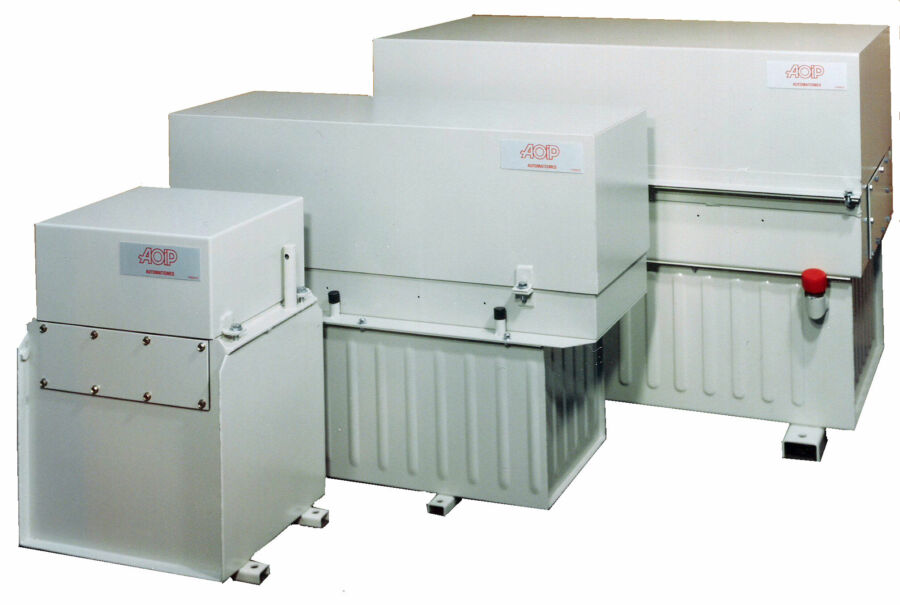

Les démarreurs rotoriques RLV sont utilisés lorsque les machines entraînées sont de grande inertie ou que la puissance installée disponible pour l’ensemble démarrage / machine entraînée est relativement faible.

  • Fiables: Pas d’organe mobile excepté le court-circuiteur, résistant aux conditions difficiles
  • Economiques: Câblage simplifié, maintenance réduite, prix compétitif
  • Souples d’utilisation: Ajustement sur mesure
Poser une question
Etre rappelé par un conseiller

Les démarreurs rotoriques RLV sont utilisés lorsque les machines entraînées sont de grande inertie ou que la puissance installée disponible pour l’ensemble démarrage / machine entraînée est relativement faible. Ils présentent les atouts suivants :

Fiabilité

  • Pas d'organe mobile excepté le court-circuiteur
  • Insensibles à l’humidité, à la poussière et aux atmosphères corrosives

Economie

  • Câblage simplifié : un contacteur unique
  • Facilitent le raccordement et l’installation du démarreur près du moteur
  • Maintenance électrique et mécanique extrêmement réduite
  • Prix compétitif

Souples d’utilisation

  • Ajustement sur mesure en fonction des caractéristiques de démarrage et réadaptation facile lors d’un changement de moteur ou de machine.

Principe

On utilise, dans une chambre électrodique, la grande différence de résistivité qui existe entre un électrolyte liquide et sa vapeur.

Dès la mise sous tension, l’appel de courant rotorique provoque une vaporisation partielle immédiate de l’électrolyte. La résistance instantanément élevée ainsi apparue ajuste le couple de décollage à sa valeur optimale. Au cours de la montée en vitesse, les échanges thermiques internes permettent l’apparition d’un mélange liquide-vapeur de résistance progressivement décroissante.

Le court-circuitage s’effectue sur une résistance résiduelle faible, celle du liquide, par le jeu d’un court-circuiteur temporisé par relais chronométrique.

La résistance initiale est déterminée pour donner au couple et à l’intensité la valeur exacte désirée.

Avec cette forme de résistance, le démarrage s’effectue sans à-coup et sans pointe de courant.

Caractéristiques électriques :

Référence Protection Cuve Nombre de blocs électrodes Puissance Calibre du court-circuiteur (au choix)

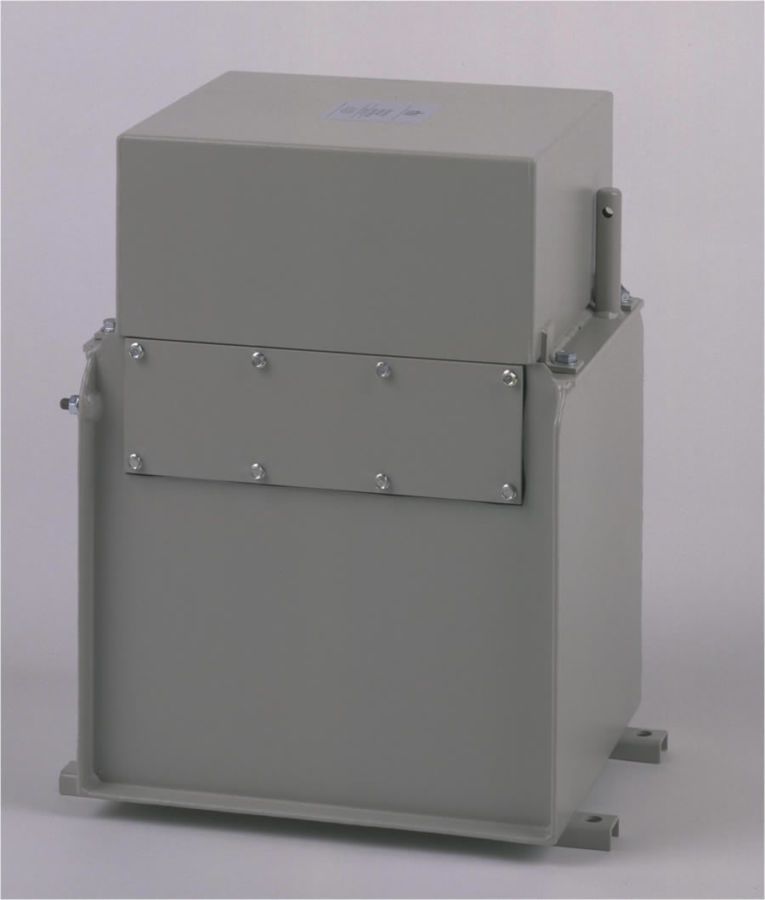

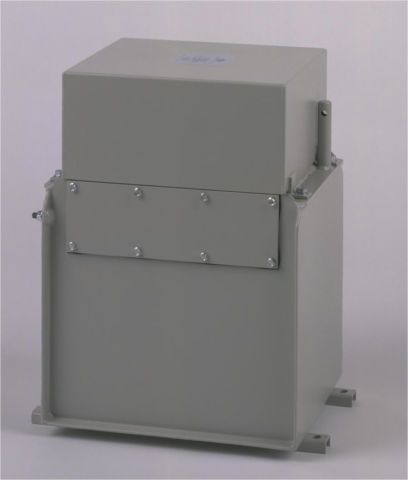

M15 IP63 15 l 1 30 kW (40 ch.) max 140 A
175 A

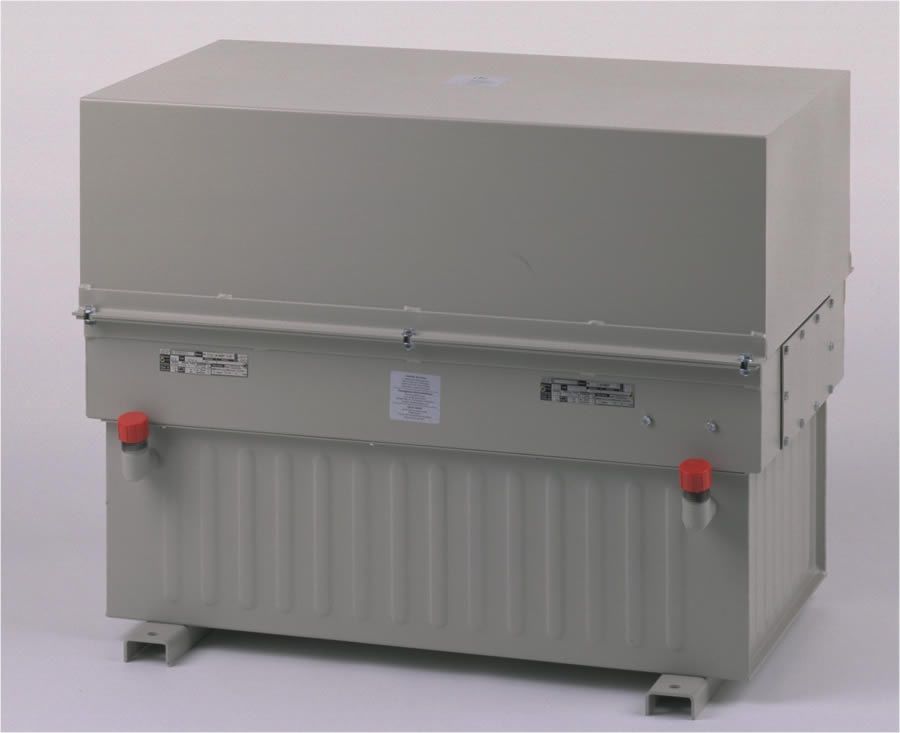

M35/1 IP63 35 l 1 30 kW (40 ch.) max
M35/2 IP63 35 l 2 30 à 60 kW (40 à 80 ch.) max 110 A
175 A
380 A
M35/3 IP63 35 l 3 30 à 90 kW (80 à 125 ch.) max
M35/4 IP63 35 l 4 90 à 120 kW (125 à 160 ch.) max
M70/4 IP63 70 l 4 90 à 120 kW (125 à 160 ch.) max 140 A
175 A
280 A
420 A
630 A
700 A
M70/6 IP63 70 l 6 120 à 200 kW (160 à 270 ch.) max

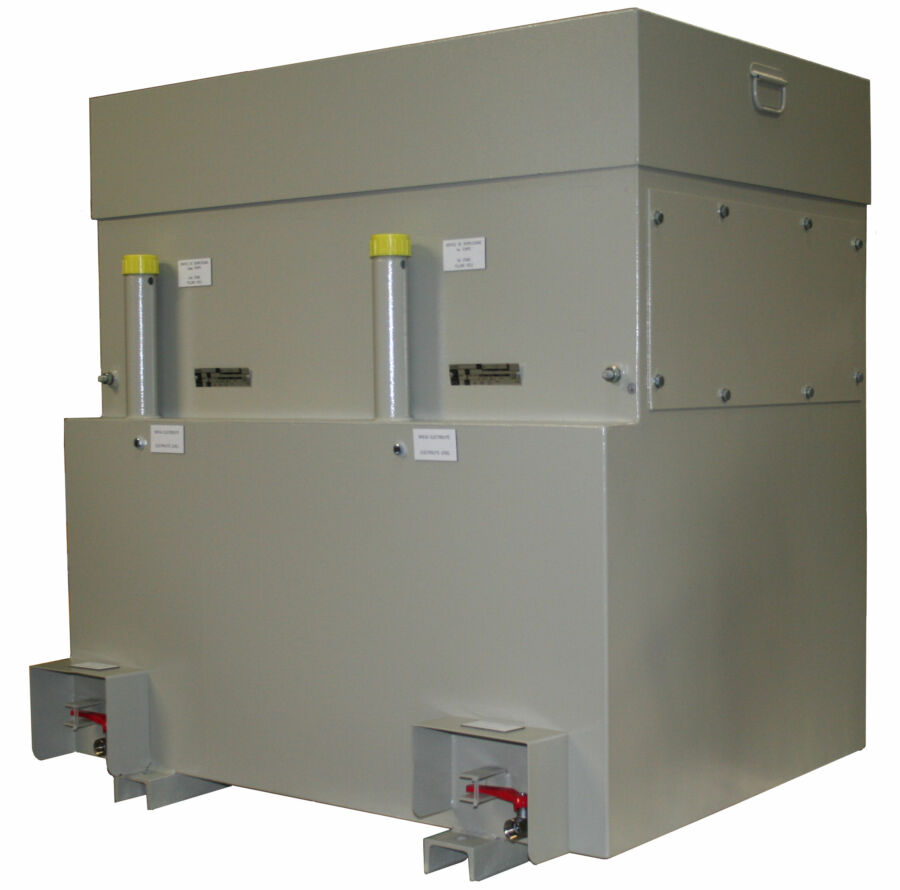

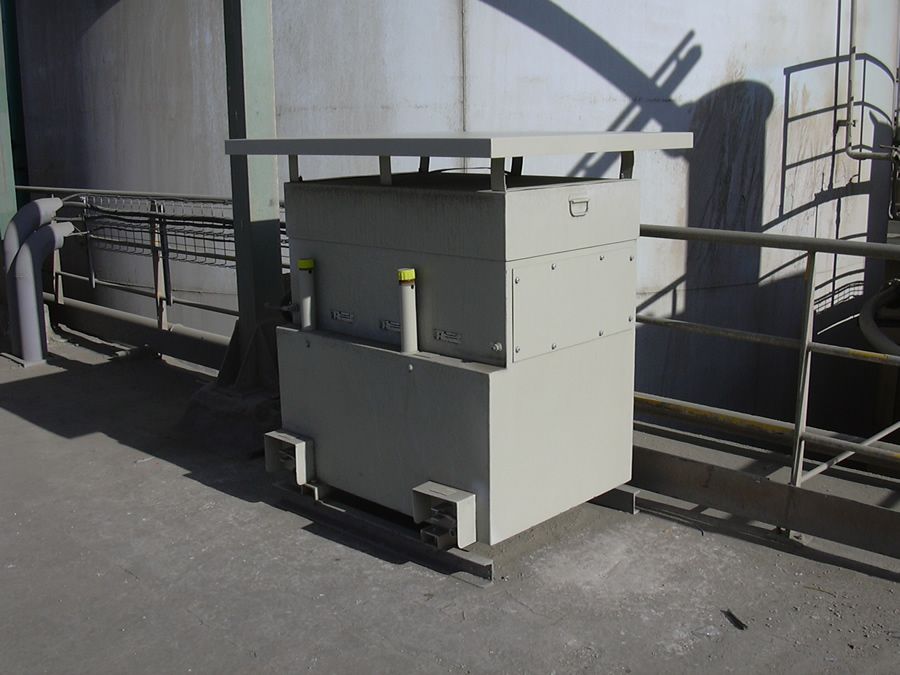

M350/2A IP54 350 l 2 200 à 300 kW (270 à 400 ch.) max 1300 A
M350/2B IP54 350 l 2 300 à 440 kW (400 à 600 ch.) max
M350/3 IP54 350 l 3 440 à 750 kW (600 à 1000 ch.) max

Tension rotorique maximale entre bagues :

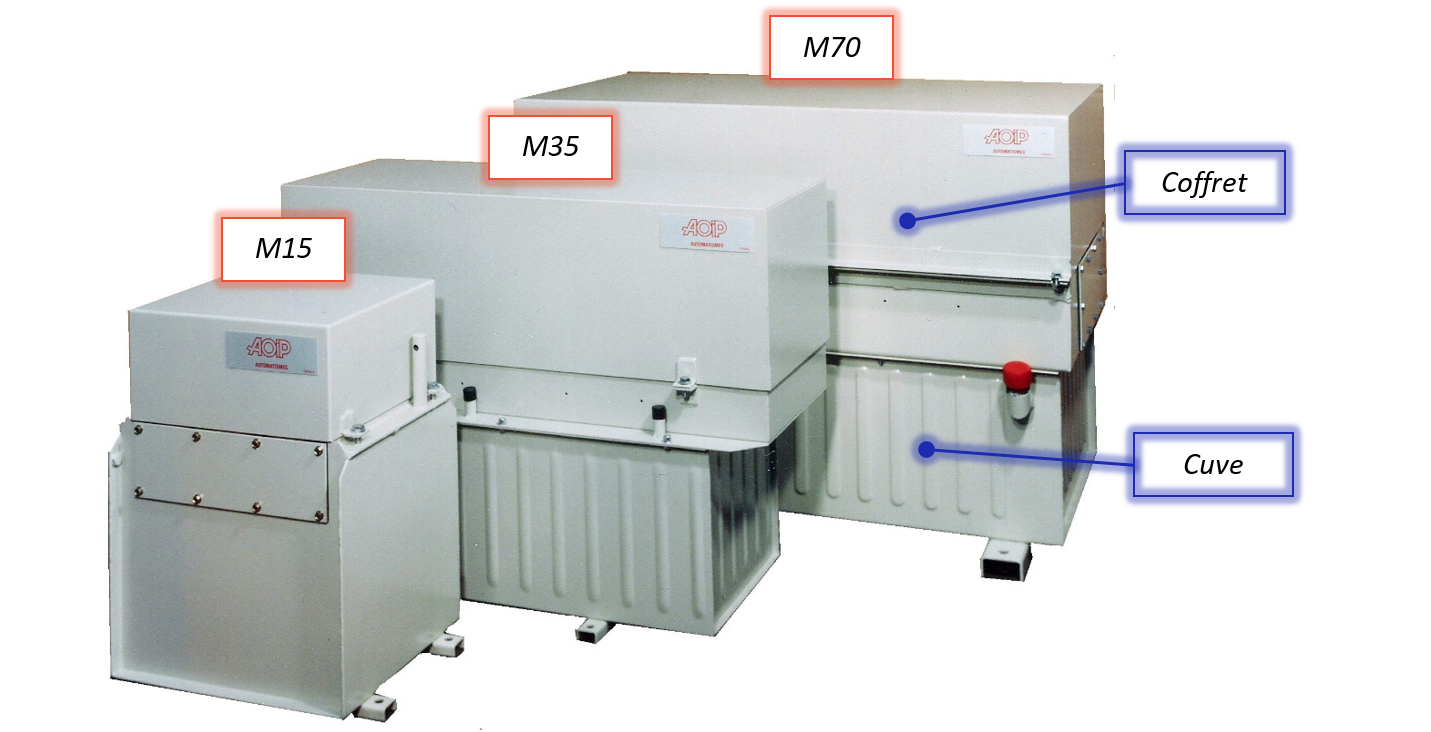

- M15 / M35 / M70 : 750 V
- M350 : 1500 V

Spécifications additionnelles

Electrolyte Composition : sel conditionné en sachets à dissoudre dans de l'eau potable et huile anti-évaporation
Contrôle de température par thermostat :
- M15 / M35 / M70 : 10 A / 220 V, 8 A / 380 V ou 5 A / 500 V
- M350 : 9 A / 380 V
Contrôle du niveau :
- M15 / M35 / M70 : Par vis de trop-plein
- M350 : Par détecteur magnétique à flotteur (250 V – 60 VA) dans chaque compartiment
Bloc electrode Le bloc électrode RLV, "triphasé-étoile", est standard.
Le réglage, effectué en nos usines d’après les données fournies par le client lors de sa commande, peut, en cas de nécessité, être aisément modifiable sur place par l’utilisateur : intervention sur la résistivité de l’électrolyte et les dimensions de la chambre électrodique.
DRS Démarrage Rotorique Sécurisé
Sur demande nous pouvons équiper votre démarreur d'un module électronique DRS.
Ce module permet :
- la détection du blocage mécanique de votre moteur
- l'optimisation du temps de démarrage par la vérification de la vitesse réelle du moteur
- la surveillance de la température de l'électrolyte
- la limitation du nombre de démarrages à l'heure.
Toute anomalie de la séquence de démarrage est signalée par un relais de défaut à insérer dans votre automatisme.
Antigel (option) Protection jusqu’à -20°C
Il doit être prévu dès la mise en service du démarreur car, ajouté à un électrolyte, il en modifie la résistivité. Il peut être utilisé tout au long de l'année.

Spécifications générales

Référence Masse moyenne avec appareillage
Sans électrolyte Sans électrolyte
M15 25 kg 25 kg
M35/1 38 kg 73 kg
M35/2 38 kg 73 kg
M35/3 38 kg 73 kg
M35/4 38 kg 73 kg
M70/4 115 kg 185 kg
M70/6 115 kg 185 kg
M350/2A 170 kg 530 kg
M350/2B 170 kg 530 kg
M350/3 170 kg 530 kg

Pour que nous puissions vous proposer une solution adaptée à vos besoins, merci de nous préciser lors de votre demande les éléments suivants :

A propos du démarreur :

  • Puissance
  • Vitesse de rotation
  • Tension statorique
  • Rapport couple maxi sur couple nominal
  • Tension rotorique
  • Intensité statorique

A propos de la machine entrainée :

  • Nature
  • Mode d'accouplement
  • Nature du couple résistant
  • Vitesse de rotation
  • Nombre de démarrage consécutifs

Pour les options du démarreur :

  • Appareillage en version protégée IP31 ou étanche IP52
  • Tropicalisation
  • Antigel
  • Reniflards
  • Persiennes protège-bacs
  • Lampe de contrôle de niveau
  • Ampèremètre avec TI
  • Thermostat
  • Châssis PVC anticorrosion
  • Coffret WS en polyester

Spécifications particulières :

  • Armoire d'appareillage

Consommables :

  • Electrolyte
  • Antigel
  • Huile anti-évaporation
Référence Nombre de blocs électrodes Puissance Calibre du court-circuiteur (au choix)
M15 1 30 kW (40 ch.) max 140 A
175 A
M35/1 1 30 kW (40 ch.) max
M35/2 2 30 à 60 kW (40 à 80 ch.) max 110 A
175 A
380 A
M35/3 3 30 à 90 kW (80 à 125 ch.) max
M35/4 4 90 à 120 kW (125 à 160 ch.) max
M70-4 4 90 à 120 kW (125 à 160 ch.) max 140 A
175 A
280 A
420 A
630 A
700 A
M70-6* 6 120 à 200 kW (160 à 270 ch.) max
M350-2A 2 200 à 300 kW (270 à 400 ch.) max 1300 A
M350-2B 2 300 à 440 kW (400 à 600 ch.) max
M350-3 3 440 à 750 kW (600 à 1000 ch.) max

Structure du code de commande : R-Nombre de châssis-Puissance-Protection/Nombre de blocs électrodes-Calibre

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

Nombre de châssis

C                     Un

W                     Plusieurs

Puissance

2                      Faible puissance, 30 kW (40 ch.) max

5                      Moyenne puissance, de 75 à 225 kW (300 ch.) max

Protection

P                      IP 31

E                      IP 52, étanche

Nombre de blocs électrodes

3                      3 blocs électrodes

6                      6 blocs électrodes

9                      9 blocs électrodes

n                      n blocs électrodes

Calibre du court-circuiteur intégrable

B25                  25 A

B45                  45 A (RC5 ou RW5 seulement)

B55                  50 A

B125                 125 A

B200                 200 A (RC5 ou RW5 seulement)

B300                 300 A (RC5 ou RW5 seulement)

Options et accessoires :

Tropicalisation

Antigel

Contrôle de niveau

Appareillage M15 / M35 / M70 :

Structure du code de commande : RZ-Puissance/Nombre de blocs électrodes

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

Puissance

2                      Faible puissance, 30 kW (40 ch.) max

5                      Moyenne puissance, de 75 à 225 kW (300 ch.) max

Nombre de blocs électrodes

3                      3 blocs électrodes

6                      6 blocs électrodes

9                      9 blocs électrodes

n                      n blocs électrodes

Options et accessoires :

Tropicalisation

Coffret séparé WS :

Structure du code de commande : WS-Protection-Calibre

Veuillez sélectionner les options des différentes tables ci-dessous pour déterminer la référence complète du produit.

Protection

P                      IP 31

E                      IP 52, étanche

Calibre du court-circuiteur intégrable

B445                 445 A

B550                 550 A

B800                 800 A

B1000               1000 A*

* Armoire 1000 x 800 x 400 mm

Options et accessoires :

Tropicalisation

Antigel

Persiennes protège-bacs

Lampes de contrôle de niveau

Ampèremètre avec TI

Reniflard

Châssis PVS anti-corrosion
