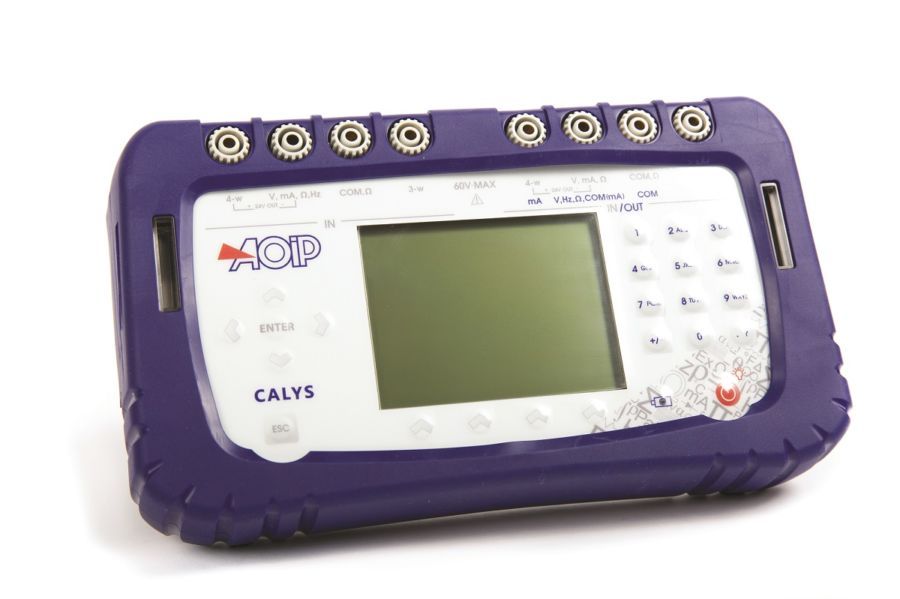

CALYS 150 Vue de face
CALYS Face alimentation et connecteur mini-USB
CALYS Face droite

CALYS 150

picto fleche Calibrateur multifonction modèle avancé haute précision

Calibrateur multifonction documenté de haute précision, le CALYS 150 peut fonctionner à la fois en mode mesure / simulation (IN / OUT) ou en mode thermomètre à deux voies d’entrées (IN / IN) pour réaliser des étalonnages par comparaison. Il est équipé d’un communicateur HART pour l’étalonnage de transmetteurs HART.

Poser une question
Etre rappelé par un conseiller

CALYS 150 est le plus précis et le plus complet des calibrateurs multifonctions portables de la gamme CALYS. Issu d'une collaboration étroite avec les industries, le CALYS150 intègre toutes les fonctions nécessaires au réglage et à la maintenance du process. Adapté à un usage en laboratoire et sur site, il est capable de mesurer et émettre simultanément sur 2 voies isolées, différents types de signaux de tension, courant, fréquence, résistance ainsi que des thermocouples, des sondes résistives et thermistances.

CALYS 150 peut fonctionner en mode mesure / simulation (IN / OUT) mais aussi en tant que thermomètre à deux voies d’entrées (IN / IN) pour réaliser des étalonnages par comparaison. Il étalonne également les transmetteurs HART (communicateur HART intégré au modem ACL500).

Doté de fonctionnalités étendues (mise à l’échelle, corrections appliquées sur capteurs, simulation de pas, mesure relative, fonctions statistiques…) et d’un audit trail, le CALYS 150 respect les normes 21 CFR Part 11 et NADCAP Traitement thermique et garantit l’exploitation et la traçabilité des données en conformité.

Hautes performances pour une utilisation avancée :

  • Température : Jusqu’à 0,005% L
  • Résistance : Jusqu’à 0,006% L, gamme 50 KΩ
  • Courant : Jusqu’à 0,007% L, gamme 100 mA + Alimentation boucle 24 V
  • Tension : Jusqu’à 0,005% L, gamme 50 V
  • Fréquence : Jusqu’à 0,01% L, gamme 100 KHz


Facile à utiliser et complet, le CALYS 150 permet de réaliser les opérations d’étalonnage sur l’ensemble de la chaîne de process. Emportez le calibrateur -900 g seulement- sur le terrain avec vous pendant toute la semaine avec ses 10 procédures d’étalonnage enregistrées dans l’instrument. Lancez la procédure après avoir connecté le capteur à l’instrument (Easy connect system®) et sauvegardez les données pour un étalonnage sur site rapide et efficace. Une fois de retour au bureau, vous pouvez transférer les résultats d’étalonnage sur PC et éditer des certificats 100% personnalisables à l’aide du logiciel DATACAL dédié.



IP 54, entièrement protégé par une gaine antichoc, CALYS 150 intègre des bornes de connexion "easyconnect" et un écran très lumineux, le rendant facile à utiliser dans tous les environnements même sévères ou sombres.

Utilisé avec module de pression (réf. ACL433),le CALYS 150 peut mesurer et simuler une pression (étalonnage par comparaison à l'aide d'une pompe à main).

CALYS 150 a la capacité de piloter fours et bains d’étalonnage. Il suffit de lui associer le câble de liaison prévu à cet effet (réf. ACL600).

CALYS_Easyconnect pressed_BD

Système easy-connect®

Ce système unique de connexion s’utilise en pressant sur le dessus de la borne et en insérant les fils (jusqu’à 3 mm ou 10 AWG de diamètre) et fiches thermocouples compensées miniatures puis en relâchant la pression.

Les fils sont maintenus entre deux plaques de laiton qui assurent un excellent gradient thermique, ce qui procure une très bonne compensation de soudure froide lors de l’utilisation de thermocouples.
Il permet également de connecter des fiches 4 mm sur le haut des bornes, y compris des fiches dites de sécurité.



Série CALYS, 4 modèles pour les besoins, du basique au plus avancé

SpécificationsCALYS 50CALYS 75CALYS 100CALYS 150
Précision200 ppm130 ppm50 ppm
TempératureThermocouples (14)
RTDs (12)
0,013% L pour Tc K
0,012% L
0,01% L pour Tc K
0,01% L
0,005% L pour Tc K
0,006% L
Courant DC
+ Alimentation de boucle 24 V
Gamme
Précision
50 mA
0,0175% L
100 mA
0,007% L
Tension DCGamme
Précision
50 V IN / 20 V OUT
0,013% L
50 V
0,013% L
50 V
0,010% L
50 V
0,005% L
FréquenceGamme
Précision
20 KHz IN / 10 KHz OUT
0,005% L
100 KHz
0,01% L
RésistanceGamme
Précision
4000 Ω
0,012% L
4000 Ω
0,010% L
50 KΩ
0,006% L
PressionGamme
Précision
Pression relative: 30 bar / Pression absolue: 1000 bar
0,05% L
Conformité aux normes21 CFR Part 11
NADCAP Traitement thermique AMS 2750
Fonctions additionnellesExploitation avancée: Mise à l’échelle, mesure relative, simulation de pas et rampes, synthétiseur; racine carrée, fonctions statistiques
Fonction transmetteur
Fonctions additionnellesTest de switch
Etalonnage de transmetteurs
Fonctions additionnellesEtalonnage par comparaison
Etalonnage analogique et numérique des transmetteurs HART
Etalonnage de thermistances
LogicielDATACAL, logiciel d’exploitation des données et de configuration
Mémoire10,000 mesures enregistrées et affichables à l’écran sous forme de courbes ou listes

Performances et spécifications techniques en température @23°C ±5°C

L'exactitude est exprimée en % de la lecture (afficheur du CALYS 150) + une valeur fixe.

Sondes résistives : Mesure et Emission

CapteurGamme de mesure / émission spécifiéeRésolutionPrécision / 1 an en mesurePrécision / 1 an  en émission
Pt50 (α = 3851)-220°C à +850°C0,01°C0,006% L + 0,04°C0,006% L + 0,04°C
Pt100 (α = 3851)-220°C à +850°C0,01°C0,006% L + 0,03°C0,006% L + 0,03°C
Pt100 (α = 3916)-200°C à +510°C0,01°C0,006% L + 0,03°C0,006% L + 0,03°C
Pt100 (α = 3926)-210°C à +850°C0,01°C0,006% L + 0,03°C0,006% L + 0,03°C
Pt200 (α = 3851)-220°C à +850°C0,01°C0,006% L + 0,04°C0,006% L + 0,04°C
Pt500 (α = 3851)-220°C à +850°C0,01°C0,006% L + 0,03°C0,006% L + 0,03°C
Pt1000 (α = 3851)-220°C à +850°C0,01°C0,006% L + 0,03°C0,006% L + 0,03°C
Ni100 (α = 618)-60°C à +180°C0,01°C0,006% L + 0,05°C0,006% L + 0,05°C
Ni120 (α = 672)-40°C à +205°C0,01°C0,006% L + 0,05°C0,006% L + 0,05°C
Ni1000 (α = 618)-60°C à +180°C0,01°C0,006% L + 0,05°C0,006% L + 0,05°C
Cu10 (α = 427)-50°C à +150°C0,10°C0,006% L + 0,18°C0,006% L + 0,18°C
Cu50 (α = 428)-50°C à +150°C0,01°C0,006% L + 0,05°C0,006% L + 0,05°C

Mesure en sonde résistive 2, 3 ou 4 fils : reconnaissance automatique du nombre de fils connectés, avec indication à l'écran.
Précision donnée pour un raccordement du capteur de température en montage 4 fils.
Tenir compte de l'erreur propre du capteur de température utilisé et des conditions de sa mise en œuvre.
Courant admissible : de 0,01 mA à 4 mA
En émission, spécifications données pour des courants de 1 mA (Pt50 / 100, Ni100 / 120, Cu10 / 50) ou 0,1 mA (Pt200 / 500 / 1000, Ni1000)
Temps d'établissement : < 1 ms pour la simulation (simulation sur des transmetteurs rapides)
Coefficient de température : < 10% de la précision/°C

Thermocouples : Mesure et Emission

CapteurEtendue de mesureRésolutionPrécision / 1 an en mesureEtendue de simulationRésolutionPrécision / 1 an en émission
K-250 à -200°C
-200 à -120°C
-120 à +1372°C
0,10°C
0,05°C
0,01°C
0,50°C
0,15°C
0,005% L + 0,08°C
-250 à -50°C
-50 à +120°C
+120 à +1020°C
+1020 à +1370°C
0,01°C
0,01°C
0,01°C
0,01°C
0,15% L
0,06°C
0,005% L + 0,05°C
0,007% L + 0,05°C
T-250 à -200°C
-200 à -100°C
-100 à +80°C
+80 à +400°C
0,1°C
0,01°C
0,01°C
0,01°C
0,50°C
0,05% L + 0,06°C
0,015% L + 0,07°C
0,06°C
-250 à -100°C
-100 à +0°C
+0 à +400°C
0,01°C
0,01°C
0,01°C
0,1% L + 0,05°C
0,02% L + 0,06°C
0,055°C
J-210 à -120°C
-120 à +60°C
+60 à +1200°C
0,01°C
0,01°C
0,01°C
0,15°C
0,005% L + 0,07°C
0,0025% L + 0,06°C
-210 à +0°C
+0 à +50°C
+50 à +1200°C
0,01°C
0,01°C
0,01°C
0,03% L + 0,08°C
0,05% L + 0,07°C
0,005% L + 0,04°C
R-50 à +150°C
+150 à +550°C
+550 à 1768°C
0,20°C
0,10°C
0,01°C
+0,60°C
+0,30°C
+0,30°C
-50 à +0°C
+0 à +350°C
+350 à +1768°C
0,01°C
0,01°C
0,01°C
0,35%L + 0,4°C
+0,4°C
+0,25°C
S-50 à +150°C
+150 à +550°C
+550 à +1450°C
+1450 à +1768°C
0,20°C
0,10°C
0,05°C
0,05°C
0,80°C
0,30°C
0,30°C
0,35°C
-50 à +0°C
+0 à +350°C
+350 à +1768°C
0,01°C
0,01°C
0,01°C
0,25% L + 0,4°C
0,30°C
0,25°C
B+400 à +900°C
+900 à +1820°C
0,10°C
0,05°C
0,005% L + 0,4°C
0,005% L + 0,2°C
+400 à +900°C
+900 à +1820°C
0,01°C
0,01°C
0,005% L + 0,4°C
0,005% L+ 0,2°C
U-200 à -100°C
-100 à +660°C
0,01°C
0,01°C
+0,13°C
+0,09°C
-200 à +400°C
+400 à +600°C
0,05°C
0,05°C
+0,09°C
+0,11°C
N-240 à -190°C
-190 à -110°C
-110 à +0°C
+0 à +400°C
+400 à +1300°C
0,10°C
0,05°C
0,01°C
0,01°C
0,01°C
0,25% L
0,10% L
0,04%L + 0,06°C
0,08°C
0,005% L + 0,06°C
-240 à -200°C
-200 à +10°C
+10 à +250°C
+250 à +1300°C
0,01°C
0,01°C
0,01°C
0,01°C
0,15% L
+0,10°C
+0,08°C
0,008% L + 0,05°C

Thermocouples PlatineL, Mo, NiMo/NiCo, G, D, L, C : Spécifications sur documentation technique annexe à demander à votre revendeur AOIP
La précision est garantie pour une jonction de référence (JR) à 0°C.

Avec utilisation de la JR interne (sauf couple B),ajouter une incertitude supplémentaire de 0,2°C.
Il est possible, couple B excepté, de choisir par programmation au clavier la localisation de la jonction de référence : Externe à 0°C ou interne (compensation de la température des bornes de l'appareil) ou par programmation de la température.
Coefficient de température : < 10 % de la précision /°C
Affichage des valeurs : C, °F et K.

Thermistances : Mesure (voie 1)

CALYS 150_Mesure de thermistances_FRGrâce au calibre 50 KOhm et à l'équation de Steinhart – Hart, des thermistances peuvent être implémentées dans le CALYS 150.
L'équation Steinhart-hart est :

 1  = A + B (ln(R)) + C(ln(R))3
T

Où A, B et C sont calculés à partir des temperatures à 0°C, 25°C et 70°C.





Performances et spécifications techniques en pression @23°C ±5°C

Pression : Mesure par capteur numérique externe

calys75-capteur

Gammes0-1 bar0-3 bar0-10 bar0-30 bar0-100 bar0-300 bar0-1000 bar
AbsolueXXXXXXX
RelativeXXXX





Existe en relatif, absolu et différentiel.
Connecteur : ¼ gaz
Résolution : 0,02% de l'étendue de mesure
Précision :
- 0,05% de la plage entre 10 et 40°C
- 0,1% de la plage de -10 à +10°C et de 40 à 80°C

Ce module numérique ACL433 de pression est connecté au CALYS 150 par RS485 grâce à un câble de liaison.
Toutes les mesures sont numérisées et compensées en température grâce à un polynôme de correction implémenté en usine lors de l'étalonnage du capteur.

Performances et spécifications techniques en process @23°C ±5°C

Courant continu : Mesure

Mesure avec ou sans alimentation de boucle

CalibreGamme de mesureRés.Précision / 1anNota
Rin
0-20 mA0 mA à 24 mA0.1 µA0,007% L + 0,8 µA< 30 Ω
4-20 mA3 mA à 24 mA0.1 µA0,007% L + 0,8 µA< 30 Ω
100 mA0 mA à 100 mA0.1 µA0,009% L + 2 µA< 30 Ω

Coefficient de température : < 7 ppm/°C de 0°C à 18°C et de 28°C à 50°C
Alimentation de boucle : 24 V ±10%.
Comptabilité HART® : l’impédance d’entrée Rin = 280 Ω
Affichage avec mise à l’échelle linéaire ou quadratique

Tension continue : Mesure

CalibreGamme de mesureRés.Précision / 1anNota
Rin
+100 mV-10 mV à +100 mV1 µV0,005% L +2 µV> 10 MΩ
+1 V-100mV à +1 V10 µV0,005% L + 8 µV> 10 MΩ
+10 V-1 V à +10 V100 µV0,007% L + 80 µV= 1 MΩ
+50 V-5 V à +50 V1 mV0,007% L + 0,5 mV= 1 MΩ

Fréquence et comptage : Mesure

CalibreRésolutionPrécision / 1an
10 kHz< 0,01 Hz0,01% L
100 kHz0,1 Hz0,01% L

Echelle : En coup/min et Hz
Niveau de déclenchement : 1 V
Mesure sur signal fréquence et sur contacts secs
Dans le cas d'un comptage, cette mesure pourra se faire sur un temps défini ou un temps infini

Résistance : Mesure (Voie1)

CalibreGamme de mesureRésolutionPrécision / 1an
400 Ω0 à 400 Ω1 mΩ0,006% L + 8 mΩ
3600 Ω0 à 3600 Ω10 mΩ0,006% L + 50 mΩ
50 kΩ0 à 50 kΩ100 mΩ0,008% L + 1 Ω

Mesure en résistance 2, 3 ou 4 fils : Reconnaissance automatique du nombre de fils connectés avec indication sur l'écran
Spécifications données pour une mesure en 4 fils

Courant continu : Emission

Emission avec ou sans alimentation de boucle

CalibreRésolutionPrécision / 1an
24 mA0.1 µA0,007% L + 0,8 µA
4-20 mA0.1 µA0,007% L + 0,8 µA
0-20 mA0.1 µA0,007% L + 0,8 µA

Coefficient de température : < 7 ppm/°C de 0°C à 18°C et de 28°C à 50°C
Spécifications données pour les configurations du CALYS 150 en :
- Mode actif (+24 V ON) 1 Mesureur mode passif (+24 V OFF)
- Mode passif (+24 V OFF) 1 Mesureur mode actif (+24 V ON)
Emission par pas pré-programmés
0%       25%      50%      75%     100%
4-20 mA linéaire          4          8         12         16        20
0-20 mA linéaire          0          5         10         15        20
4-20 mA quad             4           5          8          13        20
0-20 mA quad             0        1,25        5       11,25      20
4-20 mA vannes   3,8-4--4,2               12               19, 20, 21

Tension continue : Emission

CalibreGamme d’émissionRés.Précision / 1an Charge Min
+100m V-5 mV à +100 mV1 µV0,005% L + 2 µV1 kΩ
+1 V-5 mV à +1 V10 µV0,005% L + 8 µV2 kΩ
+10 V-100 mV à +10 V100 µV0,007% L + 80 µV4 kΩ
+50 V-100 mV à + 50 V1 mV0,007% L + 0,5 mV4 kΩ

Fréquence et impulsions : Emission

CalibreRésolutionPrécision / 1an
1000 Hz0,01 Hz0,01% L
100 kHz1 Hz0,01% L

Echelle : En coup/min et Hz
Emission de pulses et simulation de contacts secs
Amplitude max du signal : 20 V (Sélectionnable par l'utilisateur)

Résistance : Emission

CalibreGamme d’émissionRés.Précision / 1anNota
Iext
400 Ω1 à 400 Ω10 mΩ0,006% L + 20 mΩ0,1 mA / 4 mA
3600 Ω10 à 3600 Ω100 mΩ0,006% L + 100 mΩ0,1 mA / 4 mA

Emission en courant pulsé possible : Se reporter à la notice technique pour les spécifications
Coefficient de température : < 5 ppm/°C de 0°C à 18°C et de 28°C à 50 °C
Temps d'établissement du courant : < 1 ms
Compatibilité avec l'émission sur transmetteurs rapides
Iext : Courant reçu par le calibrateur

Fonctionnalités additionnelles

Mise à l'échelle en mesure et simulationLa mise à l'échelle permet d'afficher un signal process en % de la pleine échelle ou en tout autre grandeur. Cette fonction permet également de corriger les capteurs après un étalonnage
Mesure relativeLa fonction permet de :

  • Programmer une valeur de référence différente de celle de l'appareil (fonction NUL)
  • Annuler par mesure ou programmation une valeur constante ou parasite (fonction TARE)
Menu simulationLa simulation d'une valeur est effectuée en tapant soit directement cette valeur sur le clavier, ou en modifiant à l'aide d'un curseur le digit concerné.
Racine carréeEn mesure et simulation de courant, cette fonction permet de tenir compte d'un signal quadratique émanant d'un transmetteur type ΔP.
Calcul statistiqueAffichage permanent de la moyenne, minimum et maximum du signal mesuré, ainsi que du nombre de mesures effectuées.
Test de transmetteursLa fonction permet la vérification de transmetteurs et indicateurs avec affichage des courbes de déviation durant le test et émission d'un rapport d'étalonnage. 20 procédures peuvent être stockées ainsi que les résultats de tests.
Test de switchEn température ou en pression, le CALYS 150 permet de contrôler les niveaux de déclenchement de thermostats et pressostats électroniques.
Génération de rampesRampes simple ou cyclique
Réglage de la valeur de départ, d'arrivée, des temps nécessaires pour effectuer cette simulation et du nombre de rampes dans le cas de rampes cycliques, quel que soit le signal.
Simulation de pas (steps)2 modes de simulation sont proposés :

  • Mode manuel : L’utilisateur règle la valeur de départ, le nombre de pas et le temps
  • Mode programmé : L'opérateur dispose d'une centaine de valeurs préprogrammées.

En simulation de courant, l'opérateur disposera en plus d'un certain nombre de valeurs préprogrammées en fonction du calibre, correspondant à 0%, 25%, 50%, 75% et 100% du calibre sélectionné. Le choix se fait entre les calibres 0-20 mA linéaire / quadratique et 4-20 mA linéaire / quadratique.

SynthétiseurAvec 100 valeurs entrées manuellement dans le CALYS 150, vous pouvez recréer la génération d'une courbe.
Fonction TransmetteurCALYS 150 peut être utilisé en tant que transmetteur, l’entrée de mesure étant recopiée sur la sortie suite à une mise à l'échelle.

Spécifications générales

Dimensions L x l x h210 x 110 x 50 mm
Masse900 g
EcranAfficheur LCD graphique 240 x 320 pixels avec rétroéclairage et réglage du contraste
Affichage des mesures sous forme de tableau ou courbe de tendance
Alimentation230 V ±10% (50/60 Hz)
BatterieType: Lithium -ion
Temps de charge: 3 heures
Endurance : 8 heures d'utilisation
Interfaces de communicationUSB
MémoireJusqu’à 10 configurations complètes de l’appareil (type d’entrée / sortie, calibre…)
Capacité d’enregistrement de 10000 valeurs en une ou plusieurs salves d’acquisition, soit plus d’une semaine de configurations, de salves de mesure, de procédures d’étalonnage et de procès-verbaux d’étalonnage.

Spécifications environnementales

Domaine de référence23°C ±5°C (HR : 45 à 75 % sans condensation)
Domaine nominal de fonctionnement-10 à 50°C (HR : 20 à 80 % sans condensation)
Domaine limite de fonctionnement-15 à 55°C (HR : 10 à 80 % sans condensation) (70% à 55°C)
Conditions de stockage-30°C à +60°C
Altitude de fonctionnement0 à 2000 m
Indice de protectionIP54 selon EN60529

Sécurité

Protections
  • Electronique : Jusqu’à 250 V sur les fils ‘tension’
  • Par fusible sur les fils ‘courant’
  • Contre l’ouverture du circuit ‘courant’ en mesure de résistances selfiques
ClasseConforme à la norme européenne EN 61010-1
Catégorie II, pollution 2
Tension d'assignation par rapport à la terre60 V
Tenue aux chocs secousses et vibrationsEN 61010-1
Conformité CEMImmunité :

  • Décharges électrostatiques : EN 61000-4-2
  • Champs rayonnés : EN 61000-4-3
  • Ondes de chocs : EN 61000-4-5
  • Perturbations conduites : EN 61000-4-6
  • Creux de tension : EN 61000-4-11
  • Salves : EN 61000-4-4

Emission rayonnée et conduite :

  • EN 55022, classe B
  • EN 61000-3-2
  • EN 61000-3-3



Instrument :

CALYS150             Calibrateur multifonction de haute précision

Livré en standard avec :

  • un jeu de 6 cordons de mesure,
  • un chargeur de batterie,
  • une notice de prise en main et une notice complète d'utilisation sur CDROM
  • une béquille et sangle de maintien
  • un certificat sortie d’usine

Accessoires :

ACL433                 Module externe de pression, raccord G 1/4"
Différentes gammes de pression 0-1000 bar (à préciser à la commande
Pression absolue ou relative: Gamme de -1 -> 1; 3; 10; 30 bar
Pression absolue uniquement: Gamme de -1 -> 100; 300; 1000 bar

AN6050                 Valise de transport pour CALYS

ACL9311               Jeu de 6 cordons avec pinces crocodiles amovibles

ACL500                 Modem numérique Hart pour CALYS 150

ACL600                 Câble de liaison CALYS 150 vers fours et bains d’étalonnage

Merci de nous consulter pour vérifier la compatibilité de votre four ou bain d’étalonnage

Logiciel :

DATACAL             Logiciel d’exploitation et programmation
Livré avec cordon USB

Certification :

QMA11EN             Certificat de calibration COFRAC

AMS 2750             Certificat de conformité à la norme NADCAP AMS 2750

Information de transport :

Dimensions sans emballage        210 mm x 110 mm x 50 mm

Poids sans emballage     900 g

ProductDescriptionReleaseType
CALYS 150

Manuel d’utilisation

NTA47224-300A7pdf
CALYS 150

Firmware

B.05exe
CALYS 150

Commandes SCPI

V1.3pdf
DATACAL

Logiciel d’exploitation des données

2.9exe
DATACAL

Manuel d’utilisation

2.7pdf
