OM 17

Micro-ohmmètre portable 10 A, pour résistances inductives et non-inductives

Successeur de l’OM 16, le micro-ohmmètre OM 17 propose des performances améliorées, notamment dans le cas de résistances inductives : Doté d’une meilleure autonomie, il permet des campagnes de mesure plus longues (jusqu’à 60 min) à 10 A en courant continu et offre une charge plus rapide des résistances bobinées (stabilisation de la mesure < 2 s).

Simple d’emploi, il mesure en 4 fils toute résistance inductive ou non-inductive avec courant DC continu ou pulsé jusqu’à 10 A. Offrant une grande précision de 0,05% L et une résolution de 0,1 µΩ, il couvre une large gamme de calibres sélectionnables de 5 mΩ à 2,5 kΩ.

Télécharger la fiche produit

Poser une question

Etre rappelé par un conseiller

Description
Spécifications
Modèles et accessoires
Aide

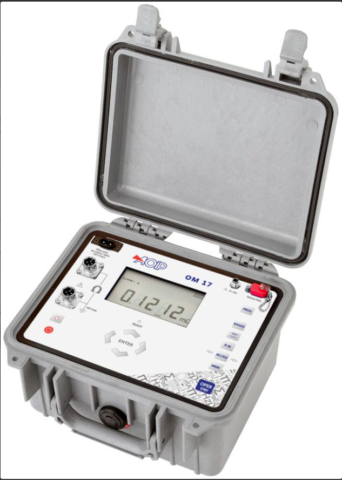

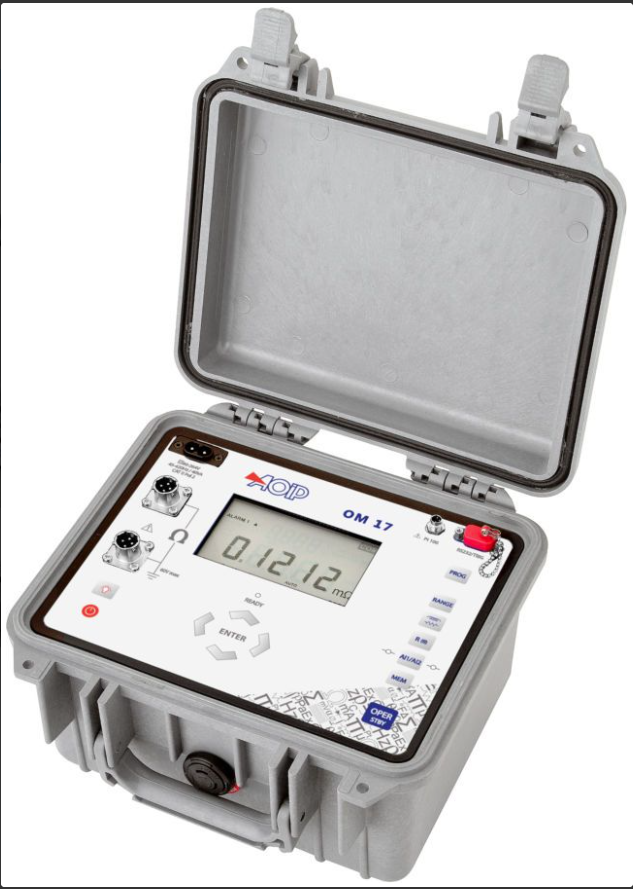

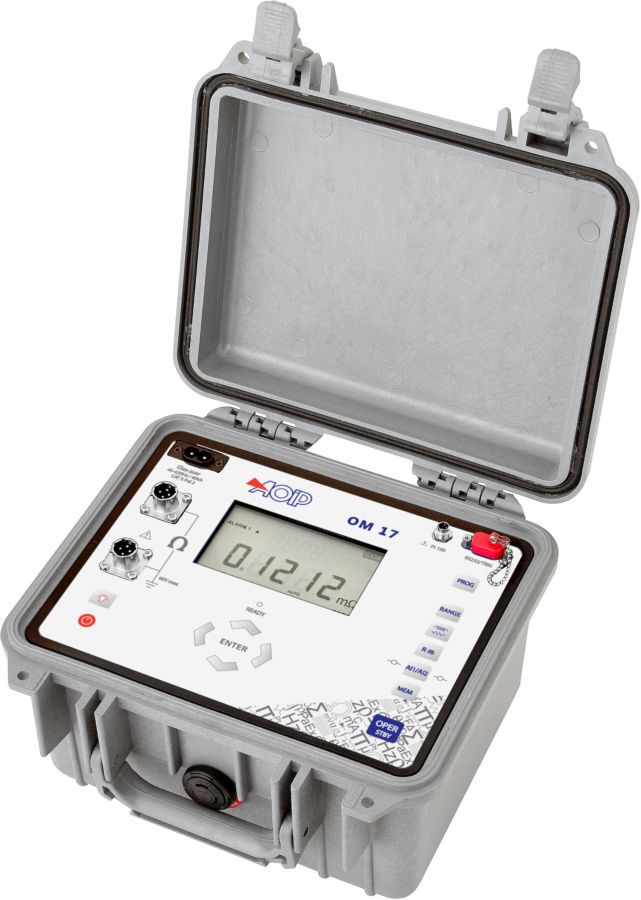

Conçu pour une utilisation sur site -en atelier, sur plate-forme ou à l’extérieur-, le micro-ohmmètre OM 17 est avant tout un appareil de terrain aux performances dignes d’un appareil de laboratoire.

Successeur de l'OM 16, l'OM 17 propose des performances améliorées, notamment dans le cas de résistances inductives : Doté d'une meilleure autonomie, il permet des campagnes de mesure plus longues (jusqu'à 60 min) à 10 A en courant continu et offre une charge plus rapide des résistances bobinées (stabilisation de la mesure < 2 s).

Points-clés:

Mesure 4 fils de résistances inductives et non-selfiques
Courant DC continu ou pulsé, de 1 mA à 10 A
Précision de mesure : 0,05% Lecture
Compensation automatique des F.E.M.
Compensation température ambiante (mesurée ou programmée)
Compensation du coefficient de température du métal
Choix de la température de référence
2 seuils d'alarmes programmables, signal visuel et sonore
Mémoire : 1000 mesures identifiées
Idéal pour tests de longue durée à 10 A sur transformateurs

Facile à utiliser, robuste et bien protégé (boîtier IP 53 ouvert / IP 64 fermé, bornes de mesure métalliques à verrouillage), l’OM 17 est très apprécié dans différentes industries:

Aéronautique
Energie
Electroménager
Fabrication de fils et câbles
Télécommunication
Electronique
Automobile
Ferroviaire

Larges champs d’applications

Contrôle de métallisation et de continuité de masse
Contrôle de qualité de soudures
Test de résistance de contact (connecteurs basse tension, relais…)
Test de composants électroniques
Mesure de résistance, calcul des pertes et de l’échauffement de bobines, transformateurs, moteurs
Résistivité et longueur de câbles plats et tressés
Maintenance de réseau ferroviaire, de réseau électrique

Deux formes de courant

Courant continu

Résistances inductives, bobines
Déclenchement automatique des mesures avec l’utilisation d’une sonde à déclenchement
Compensation des FEM avant déclenchement des mesures

Courant pulsé

Résistances non-selfiques
Déclenchement automatique lorsque la continuité est établie – 1 opérateur suffit
Arrêt automatique du courant en fin de mesure
Compensation des FEM à chaque mesure

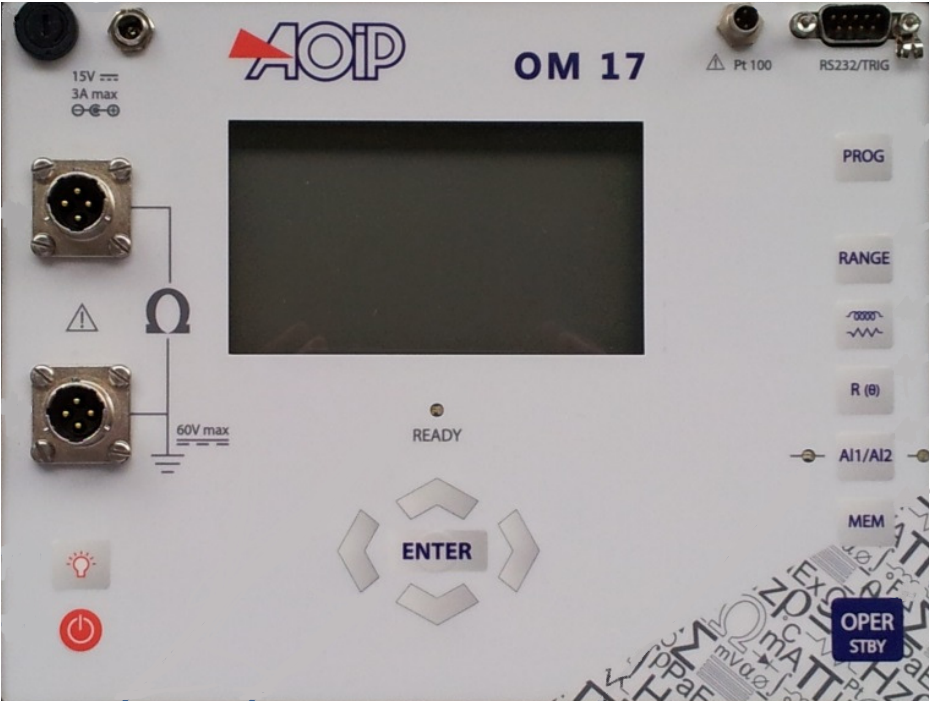

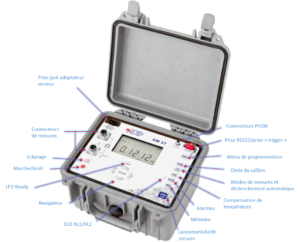

Configuration et affichage

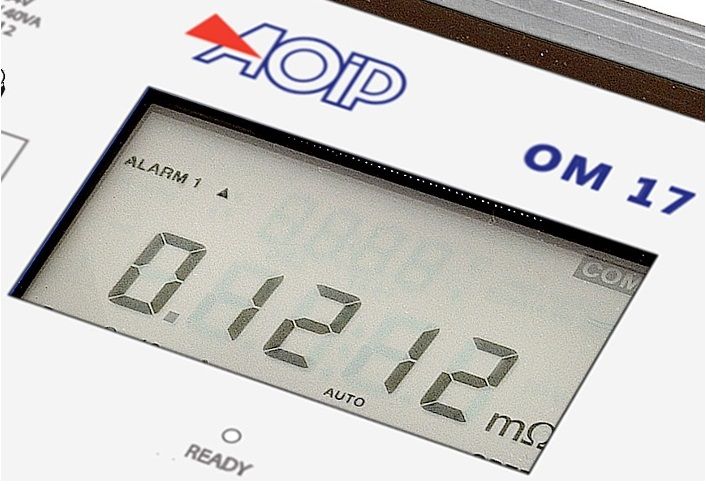

OM 17_Ecran_2 Tous les paramètres sont configurables par l’utilisateur, depuis l’instrument ou par logiciel (LOG OM, livré en option) :

Courant de mesure, calibre, type de résistance, unité de mesure, température de référence, valeur et état des seuils d'alarme, calculs...

Le large écran de l’OM 17 informe l’utilisateur en temps réel des conditions de mesure. Toute détection de dépassement de calibre, de circuit ouvert ou de batterie faible est signalée par des LED et messages à l'écran.

Avant chaque mesure, les forces électromagnétiques sont mesurées et compensées automatiquement pour une plus grande précision de mesure. Pour les résistances non inductives, un seul opérateur suffit pour effectuer les mesures puisque la mesure se déclenche automatiquement lorsque la continuité est établie entre les deux points de mesures.

L’utilisateur peut également programmer la nature du métal ou son coefficient de température, la température de référence à laquelle seront ramenées la résistance mesurée et la température ambiante. La température ambiante peut également être mesurée à l’aide d’un capteur de température externe.

Utilisable sur batterie uniquement, l’OM 17 dispose d’une capacité de stockage de 1000 mesures, exploitables depuis l’écran de l’appareil directement ou transférable sur PC via Log OM.

La protection jusqu'à 250 V est assurée au niveau de chaque borne de mesure, tandis que toute détection de dépassement de calibre, de circuit ouvert ou de batterie faible est signalée par des LED et messages à l'écran.

Performances et spécifications techniques en température @23°C ±5°C

L'exactitude est exprimée en % de la lecture + une valeur fixe.

Mesure de résistance

Calibre	Résolution	Précision sur 1 an (23°C ±5°C)	Courant de mesure	Chute de tension
5 mΩ	0,1 μΩ	0,05 % + 1 μΩ	10 A	50 mV
25 mΩ	1 μΩ	0,05 % + 3 μΩ	10 A	250 mV
250 mΩ	10 μΩ	0,05 % + 30 μΩ	10 A	2,5 V
2500 mΩ	0,1 mΩ	0,05 % + 0,3 mΩ	1 A	2,5 V
25 Ω	1 mΩ	0,05 % + 3 mΩ	100 mA	2,5 V
250 Ω	10 mΩ	0,05 % + 30 mΩ	10 mA	2,5 V
2500 Ω	100 mΩ	0,05 % + 300 mΩ	1 mA	2,5 V

Choix du calibre manuel ou automatique
Dépassement possible du calibre nominal :

Calibre 5 mΩ : + 20 %
Calibre 25 mΩ : + 20 %

Tension maximale entre les bornes en circuit ouvert : 7 V
Forme de courant DC : Continu ou pulsé

Mesure de température ambiante pour mesure à Tref

Type	Résolution	Précision sur 1 an (23°C ±5°C)	Remarque
Pt100	0,1°C	0,5°C	Mesure par Pt100 externe ou valeur saisie au clavier

Campagnes de mesures typiques de résistances inductives (rotors / stators 1-3 m³)

Bobine testée

Valeur typique mesurée (mΩ)

Délai de 1ère mesure (s)

Durée campagne totale (minutes)

Nb mesures réalisées

Configuration

Type Résistance

OM 17

OM 16

OM 17

OM 16

OM 17

OM 16

OM 17

OM 16

Calibre Courant

1 phase rotor
(~ 0,5 H)

1 mΩ

1,2371

1,2371⁽¹⁾
1,2382⁽²⁾

< 1

~ 2

> 20

~ 40 s⁽¹⁾
~ 20 s⁽²⁾

>10000

~ 320⁽¹⁾
~ 150⁽²⁾

5 mΩ

10 A

1 phase stator
(~ 0,5 H)

3 mΩ

3,0008

< 1

~ 2

> 30

< 1

> 15000

< 500

5 mΩ

10 A

Transfo
(~ 1 H)

150 mΩ

150,13

< 2

~ 3

> 45

< 2

> 22500

< 1000

250 mΩ

10 A

3 phases moteur

980 mΩ

980,3

< 1

~ 2

> 10

> 5000

2500 mΩ

1 A

(1) Mesures à froid, au démarrage de l'instrument (2) Mesures à chaud, après une première campagne de mesures

Fonctionnalités additionnelles

Types de résistance mesurée	Inductives : bobines, transformateurs, moteurs, câbles tressés… Non-inductives : contrôles de métallisation, continuité de masse, résistances de contact, câbles plats…
Déclenchement de mesure	Manuel ou automatique, permettant à un opérateur unique d’effectuer des mesures
FEM	Mesure et compensation des FEM parasites effectuée avant chaque mesure pour une plus grande précision
Compensation en température	- Température ambiante Tamb, mesurée avec Pt100 externe ou programmée par l’utilisateur - Température de référence programmée, à laquelle la mesure est ramenée : R(Tref) = [R(Tamb) * (1 + α * Tref)] / [1 + α * Tamb] - Nature du métal, avec l’insertion de son coefficient de température (α)
Coefficient de température hors domaine de référence	<10% précision/°C (soit de 0 à 18°C et de 28 à 50°C)
Alarmes	Deux seuils programmables avec signalisation visuelle et sonore

Spécifications générales

Dimensions L x l x h	270 x 250 x 180 mm
Masse	4 kg
Alimentation	100 à 240 V (50 / 60 Hz)
Batterie	Type: Ni/Mh 8,5 Ah (Taille D) Temps de charge: 5 h Autonomie : > 5000 ech. (pulsé), > 60 min (courant continu sur calibre 250 mΩ à 10 A)
Interfaces de communication	RS 232
Mémoire	1000 mesures identifiées par numéro Relecture mémoire sur l’écran, par logiciel ou via une imprimante

Spécifications environnementales

Domaine de référence	23°C ±5°C (45 à 75% de HR sans condensation)
Domaine nominal de fonctionnement	0 à 50°C (20 à 75% de HR sans condensation)
Domaine limite de fonctionnement	-10°C à +55°C (10 à 80% de HR sans condensation)
Conditions de stockage	-40°C à +60°C (-15°C à +50°C avec batterie chargée)
Indice de protection	IP53 ouvert / IP64 fermé, selon EN 60529

Sécurité

Protections	Electronique : Jusqu’à 250 V sur les fils ‘tension’ Par fusible sur les fils ‘courant’ Contre l’ouverture du circuit ‘courant’ en mesure de résistances selfiques
Tension d'assignation par rapport à la terre	60 V
Sécurité électrique	EN 61010-1
Conformité CEM	EN 61326 Immunité : Décharges électrostatiques : EN 61000-4-2 Champs rayonnés : EN 61000-4-3 Ondes de chocs : EN 61000-4-5 Perturbations conduites : EN 61000-4-6 Creux de tension : EN 61000-4-11 Salves : EN 61000-4-4 Emission rayonnée et conduite : EN 55022, classe B EN 61000-3-2 EN 61000-3-3

Instrument:

OM17 Micro-ohmmètre portable

Livré en standard avec :

- Cordon secteur standard pour recharger la batterie

- Notice d’utilisation simplifiée

Pinces et sondes :

A noter que deux pinces sont nécessaires pour effectuer les mesures, certaines sont proposées à l’unité

AMT005 Pointe de touche, à l’unité

Diamètre de la pointe : 3 mm, longueur sans poignée : 83 mm, longueur totale : 215 mm

Longueur de câble : 5 m

AMT006 Pince Kelvin grand format, à l’unité

Diamètre d’ouverture : 25 mm, longueur de câble : 5 m

AMT011 Pointe de touche compacte, à l’unité

Diamètre de la pointe : 3 mm, longueur totale : 125 mm, longueur de câble : 5 m

AMT012 Petite pince Kelvin, à l’unité

Diamètre d’ouverture : 12 mm, longueur de câble : 5 m

AMT013 Pointe de touche à déclenchement (connexion par port RS 232), à l’unité

Diamètre d’ouverture : 3 mm, longueur sans poignée : 83 mm, longueur totale : 215 mm

Longueur de câble : 5 m

AMT008 Câble rallonge avec enrouleur, longueur : 20 m

AMT014 Capteur de temperature externe Pt100

AMT015 Rallonge pour capteur de temperature AMT014, longueur : 2 m

Autres accessoires :

LOG OM Logiciel de configuration & exploitation pour OM 17, incluant un câble RS232 F / F

AN5909 Cordon RS232 F / F (Liaison PC)

AN5875 Cordon RS232 F / M (Liaison imprimante)

Certification :

QMA11EN Certificat de calibration COFRAC standardisé

Informations de transport :

Taille 270 x 250 x 180 mm

Poids 4 kg

Product	Description	Release	Type
Accessoires pour OM 17 et 21	Description		pdf
OM 17	Manuel d’utilisation	NTA47262-000A7	pdf
OM 17	Instruction Manual	NTA47262-100A7 (EN)	pdf
