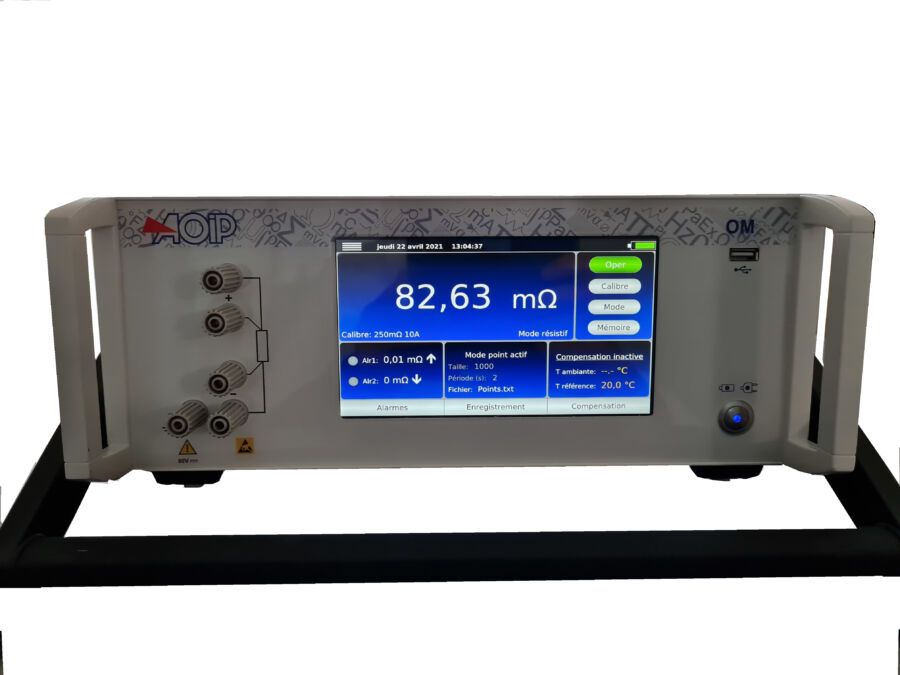

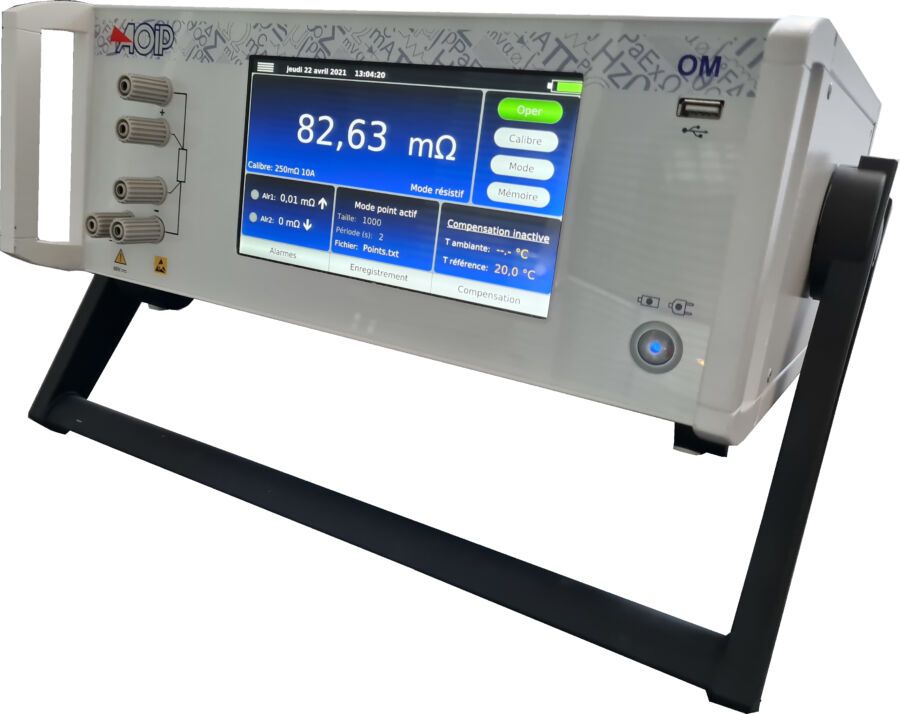

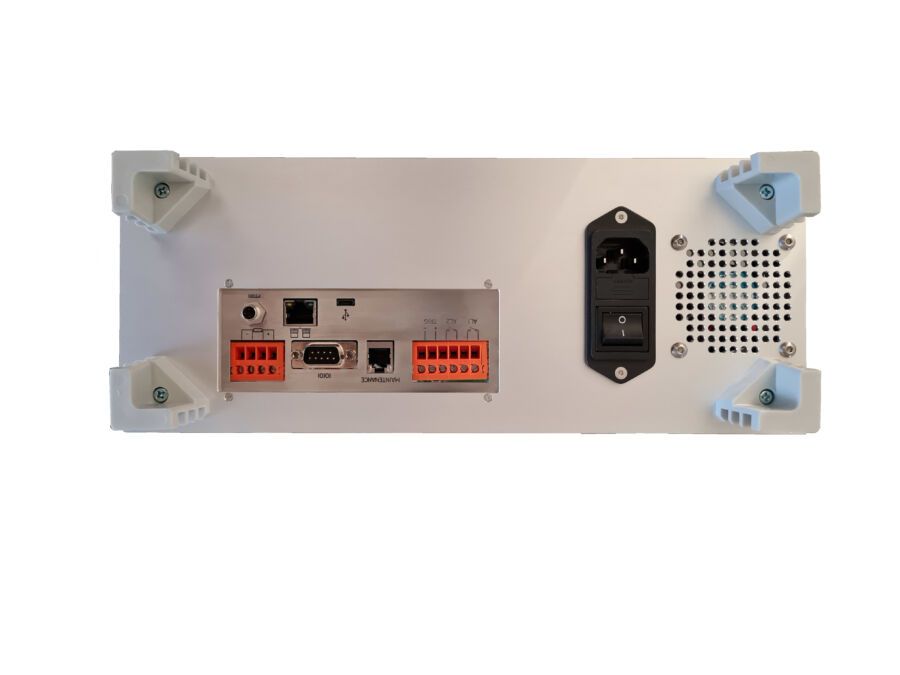

OM27 MICROHMMETRE

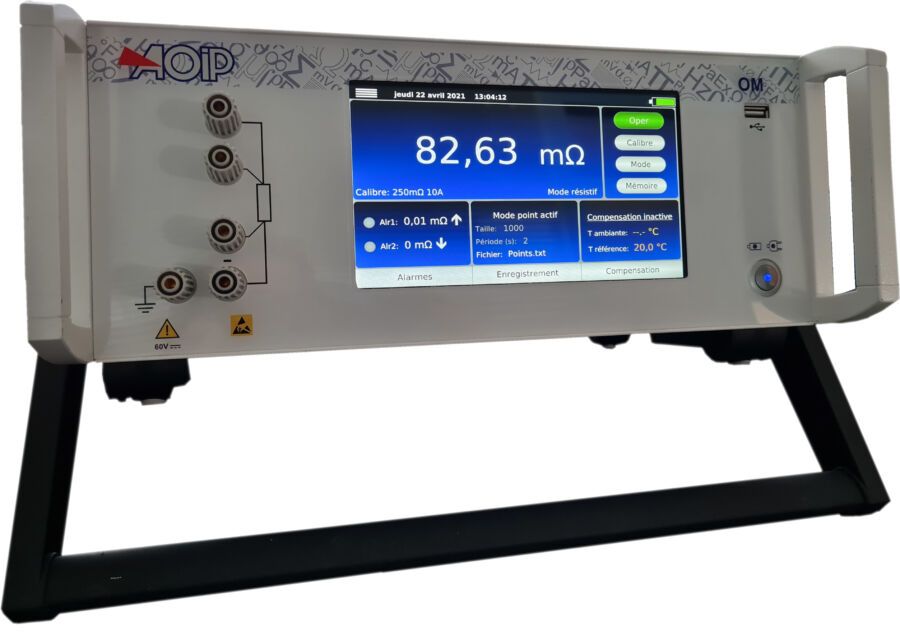

picto fleche OM27, MICROHMMETRE SOUS 10 AMPERES

Le Microhmmètre (OM27) est conçu pour une utilisation sur site, en atelier, sur plate-forme et à l’extérieur. Il vient compléter l’activité de l’OM17 en proposant des performances similaires pour les bancs de test, les tests de laboratoire, et les tests de production.

  • Performance : mesure en 4 fils, précision de 0,05%, résolution de 0,1 µΩ
  • Confort : écran tactile en couleur
  • Utilisation : sur secteur ou sur batterie, mesures accessibles sur l’instrument ou sur logiciel
Poser une question
Etre rappelé par un conseiller

L'OM27 permet la mesure, en 4 fils, des résistances inductives (bobines, transformateurs, moteurs, câbles tressés...) et non-inductives (contrôle de métallisation, continuité de masse, résistance de contact, câbles plats...). Il peut générer un courant continu ou pulsé allant de 1 mA à 10 A, en fonction des 7 calibres disponibles sur une plage de 5 mΩ à 2,5 kΩ. Les mesures ont une précision de 0,05% et une résolution allant jusqu'à 0,1 μΩ.

Equipé du mode Salve, il a la capacité d'enregistrer 5000 mesures. La mémoire USB (partageable) a une taille de 512 Mo, ce qui équivaut à un stockage d'environ 650-700 Salves de 5000 mesures.

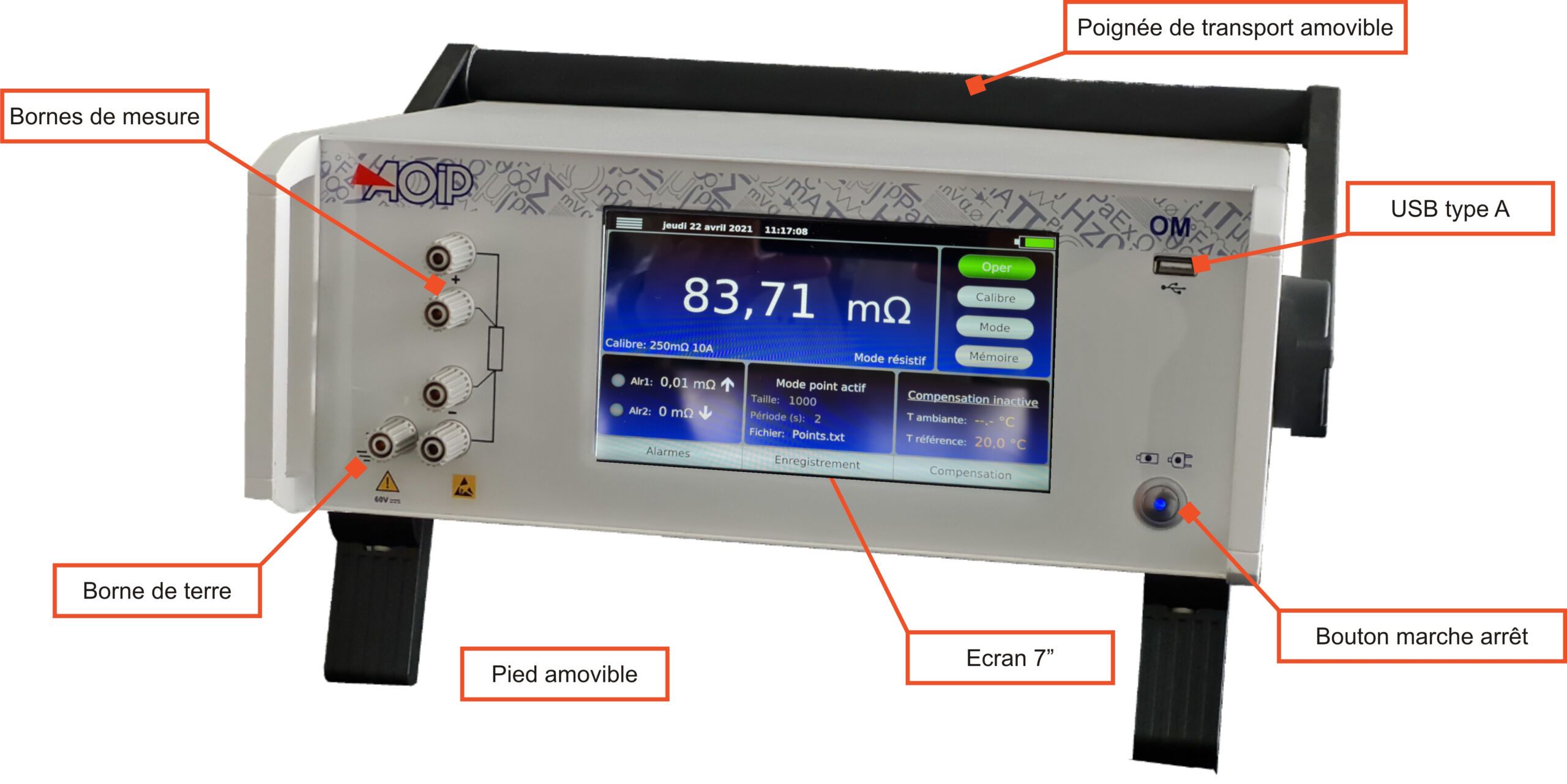

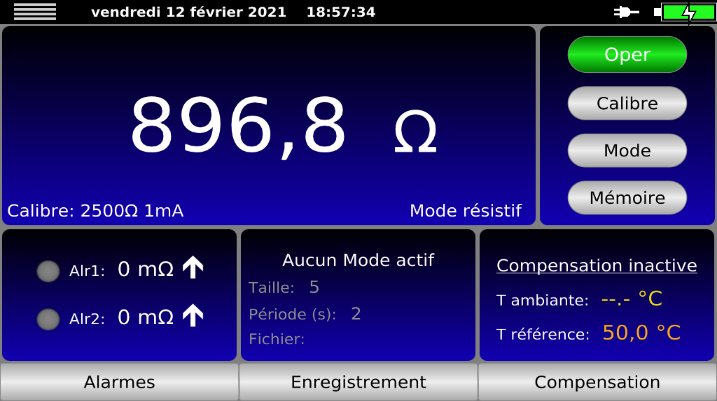

L'OM27 inaugure notre nouvelle interface tactile 7" en couleur, qui permet d'améliorer l'expérience de l'utilisateur en simplifiant l'utilisation et le réglage de l'appareil. La mesure se déclenche automatiquement lorsque la continuité est établie, les mesures sont donc faisable par un seul opérateur.

Le Microhmmètre s'utilise sur deux formes de courant :

Courant continu :

  • Résistances inductives, résistances bobinées
  • Déclenchement automatique des mesures avec l'utilisation d'une sonde à déclenchement
  • Compensation des FEM (Forces Electromagnétiques) avant le déclenchement des mesures

Courant pulsé :

  • Résistances non-selfiques
  • Déclenchement automatique lorsque la continuité est établie
  • Arrêt automatique du courant en fin de mesure
  • Compensation des FEM à chaque mesure

Configuration et Affichage :

L'utilisateur peut configurer tous les paramètres (courant de mesure, type de résistance, unité de mesure, seuil d'alarme...) depuis l'instrument ou par le logiciel (Log OM27).

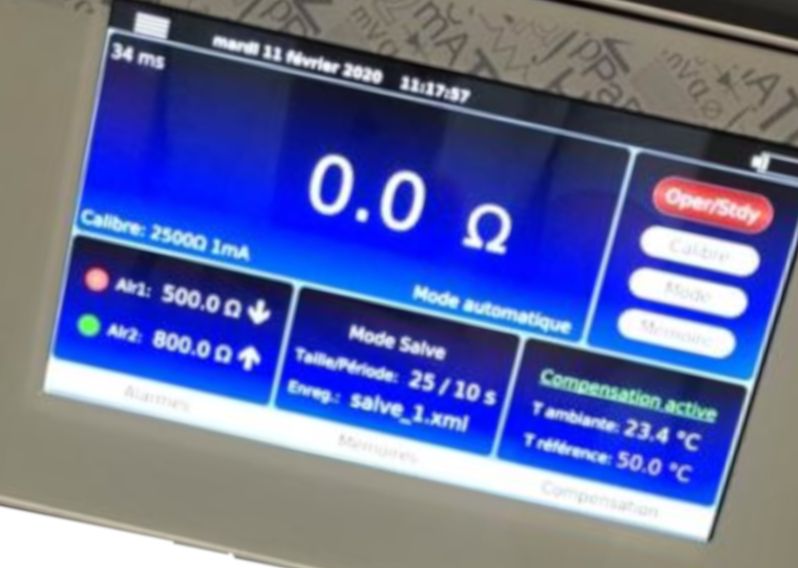

L'écran de l'OM27 informe l'utilisateur des conditions de mesure en temps réel. Toutes détections de dépassement de calibre, de circuit ouvert ou de batterie faible est signalée par des LED ainsi qu'un message à l'écran.

L'utilisateur peut également configurer la nature du métal ou son coefficient de température, la température de référence à laquelle seront ramenées la résistance mesurée et la température ambiante.

Points clés :

  • Ecran tactile en couleur
  • Utilisation sur secteur ou sur batterie
  • Mesure en 4 fils
  • Courant continu/pulsé (1 mA à 10 A)
  • Précision 0,05% à la lecture
  • Compensation des FEM, températures ambiantes, coefficient de température du métal
  • Seuil d'alarme programmable
  • Capacité de stockage

Champs d'applications :

  • Contrôle de métallisation de masse et qualité de soudures
  • Test de résistance de contact (connecteurs basse tension, relais...) et de composants électroniques
  • Mesure de résistances, calcul des pertes et de l'échauffement des bobines, transformateurs, moteurs
  • Résistivité et longueur de câbles plats et tressés
  • maintenance de réseau ferroviaire et de réseau électrique

Domaines d'activités :

  • Aéronautique
  • Energie
  • Electroménager
  • Fabrication de fils et de câbles, machines électriques
  • Télécommunication
  • Electronique
  • Automobile
  • Ferroviaire



Performances et spécifications techniques en température @23°C ±5°C

L'exactitude est exprimée en % de la lecture + une valeur fixe.

Mesure de résistance

Calibre Résolution Précision sur 1 an (23°C ±5°C) Courant de mesure Chute de tension
5 mΩ 0,1 μΩ 0,05 % + 1 μΩ 10 A 50 mV
25 mΩ 1 μΩ 0,05 % + 3 μΩ 10 A 250 mV
250 mΩ 10 μΩ 0,05 % + 30 μΩ 10 A 2,5 V
2500 mΩ 0,1 mΩ 0,05 % + 0,3 mΩ 1 A 2,5 V
25 Ω 1 mΩ 0,05 % + 3 mΩ 100 mA 2,5 V
250 Ω 10 mΩ 0,05 % + 30 mΩ 10 mA 2,5 V
2500 Ω 100 mΩ 0,05 % + 300 mΩ 1 mA 2,5 V

Choix du calibre manuel ou automatique Dépassement possible du calibre nominal :

  • Calibre 5 mΩ : + 20 %
  • Calibre 25 mΩ : + 20 %

Tension maximale entre les bornes en circuit ouvert : 7 V Forme de courant DC : Continu ou pulsé

Mesure de température ambiante pour mesure à Tref

Type Résolution Précision sur 1 an (23°C ±5°C) Remarque
Pt100 0,1°C 0,5°C Mesure par Pt100 externe ou valeur saisie au clavier



Fonctionnalités additionnelles

Types de résistance mesurée
  • Inductives : bobines, transformateurs, moteurs, câbles tressés…
  • Non-inductives : contrôles de métallisation, continuité de masse, résistances de contact, câbles plats…
Déclenchement de mesure Manuel ou automatique, permettant à un opérateur unique d’effectuer des mesures
FEM Mesure et compensation des FEM parasites effectuée avant chaque mesure pour une plus grande précision
Compensation en température - Température ambiante Tamb, mesurée avec Pt100 externe ou programmée par l’utilisateur
- Température de référence programmée, à laquelle la mesure est ramenée : R(Tref) = [R(Tamb) * (1 + α * Tref)] / [1 + α * Tamb]
- Nature du métal, avec l’insertion de son coefficient de température (α)
Coefficient de température hors domaine de référence <10% précision/°C (soit de 0 à 18°C et de 28 à 50°C)
Alarmes Deux seuils programmables avec signalisation visuelle et sonore

Spécifications générales

Dimensions L x l x h 340 x 320 x 160 mm
Masse 4,6 kg
Alimentation 100 à 240 V (50 / 60 Hz)
Batterie Type: Ni/Mh 8,5 Ah (Taille D)
Temps de charge: 5 h
Autonomie : > 5000 ech. (pulsé), > 60 min (courant continu sur calibre 250 mΩ à 10 A)

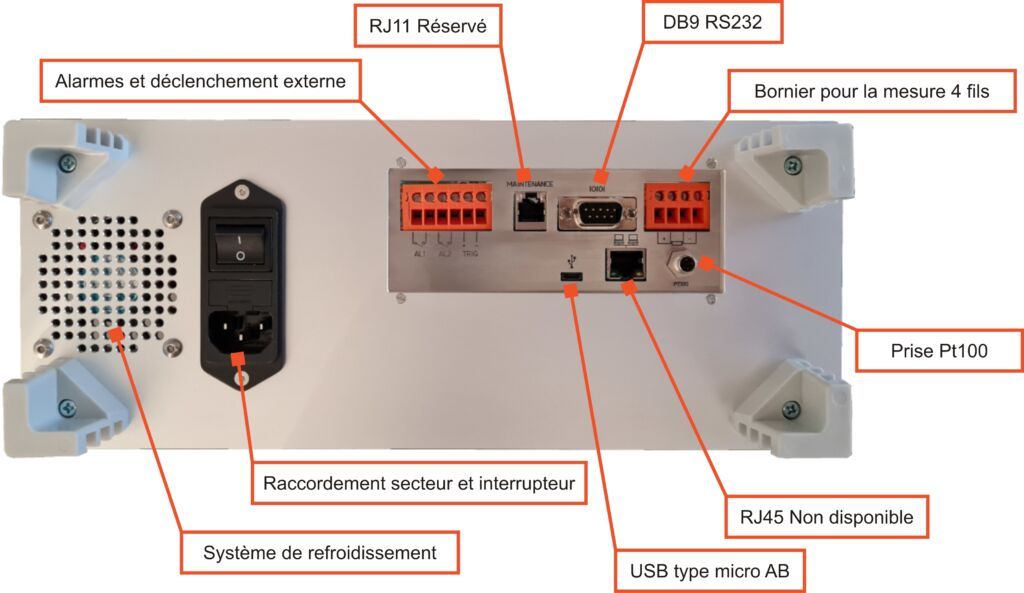

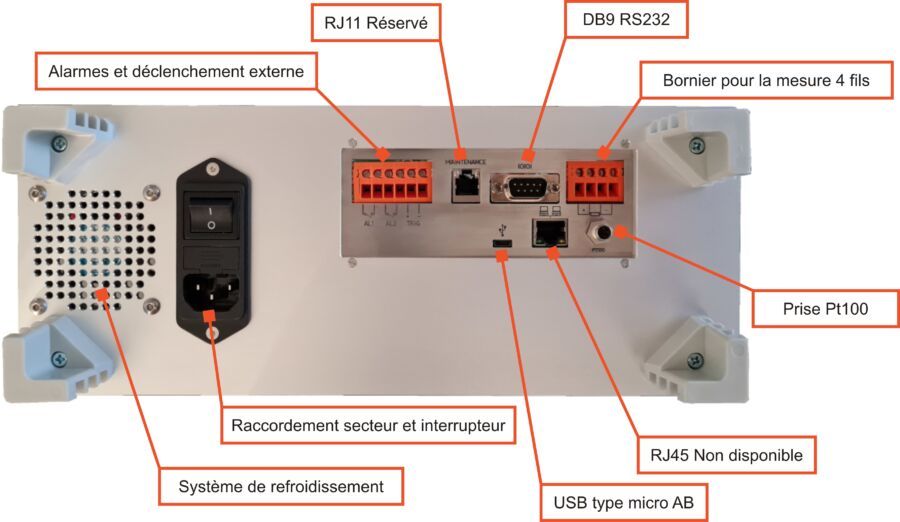

Interfaces de communication RS 232
Mémoire 1000 mesures identifiées par numéro
Relecture mémoire sur l’écran, par logiciel ou via une imprimante

Spécifications environnementales

Domaine de référence 23°C ±5°C (45 à 75% de HR sans condensation)
Domaine nominal de fonctionnement 0 à 50°C (20 à 75% de HR sans condensation)
Domaine limite de fonctionnement -10°C à +55°C (10 à 80% de HR sans condensation)
Conditions de stockage -40°C à +60°C (-15°C à +50°C avec batterie chargée)

Sécurité

Protections
  • Electronique : Jusqu’à 250 V sur les fils ‘tension’
  • Par fusible sur les fils ‘courant’
  • Contre l’ouverture du circuit ‘courant’ en mesure de résistances selfiques
Tension d'assignation par rapport à la terre 60 V
Sécurité électrique EN 61010-1
Conformité CEM EN 61326 Immunité :

  • Décharges électrostatiques : EN 61000-4-2
  • Champs rayonnés : EN 61000-4-3
  • Ondes de chocs : EN 61000-4-5
  • Perturbations conduites : EN 61000-4-6
  • Creux de tension : EN 61000-4-11
  • Salves : EN 61000-4-4

Emission rayonnée et conduite :

  • EN 55022, classe B
  • EN 61000-3-2
  • EN 61000-3-3

Instrument:

OM27                  Micro-ohmmètre Livré en standard avec : - Cordon secteur standard pour recharger la batterie - Notice d’utilisation simplifiée

Pinces et sondes :

A noter que deux pinces sont nécessaires pour effectuer les mesures, certaines sont proposées à l’unité

AMT003              Pointe de touche, à l’unité Diamètre de la pointe : 3 mm, longueur sans poignée : 83 mm, longueur totale : 215 mm Longueur de câble : 5 m
AMT004              Pince Kelvin grand format, à l’unité Diamètre d’ouverture : 25 mm, longueur de câble : 5 m
AMT 011              Pointe de touche compacte, à l’unité Diamètre de la pointe : 3 mm, longueur totale : 125 mm, longueur de câble : 5 m
AN806-2             Petite pince Kelvin, à l’unité Diamètre d’ouverture : 12 mm, longueur de câble : 5 m

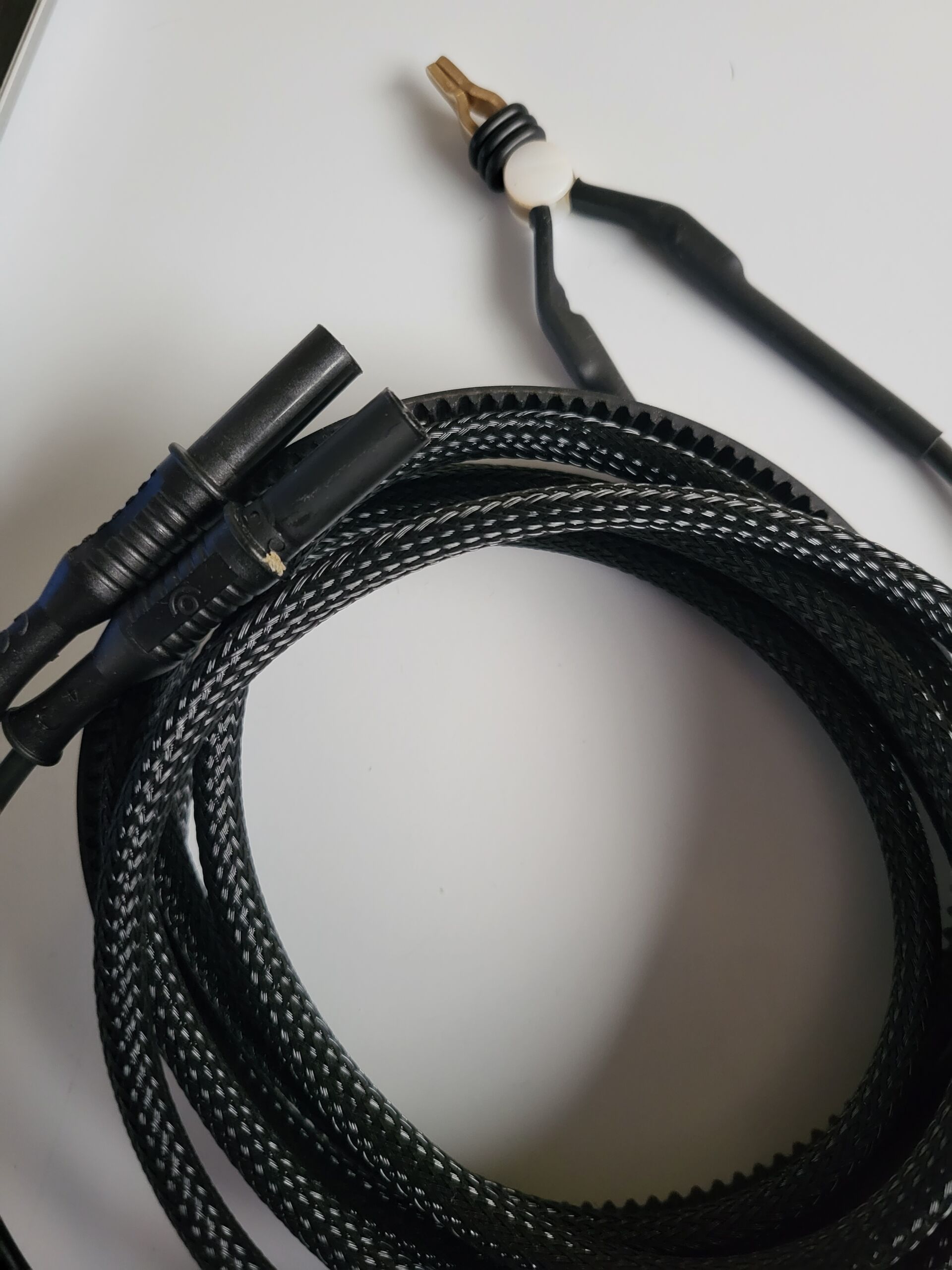

AMT016             Pinces kelvin dorées compatible mesure sous 10 A, vendues par 2; diamètre ouverture :12mm, longueur câble 3 m

AMT014               Capteur de température externe Pt100
AMT015                Rallonge pour capteur de température AMT014, longueur : 2 m

Autres accessoires :

AMT008-SP1:     Câble 5 m avec cosse U de fixation M4
AMT008-SP2:    Câble 5 M avec rondelle de fixation M4

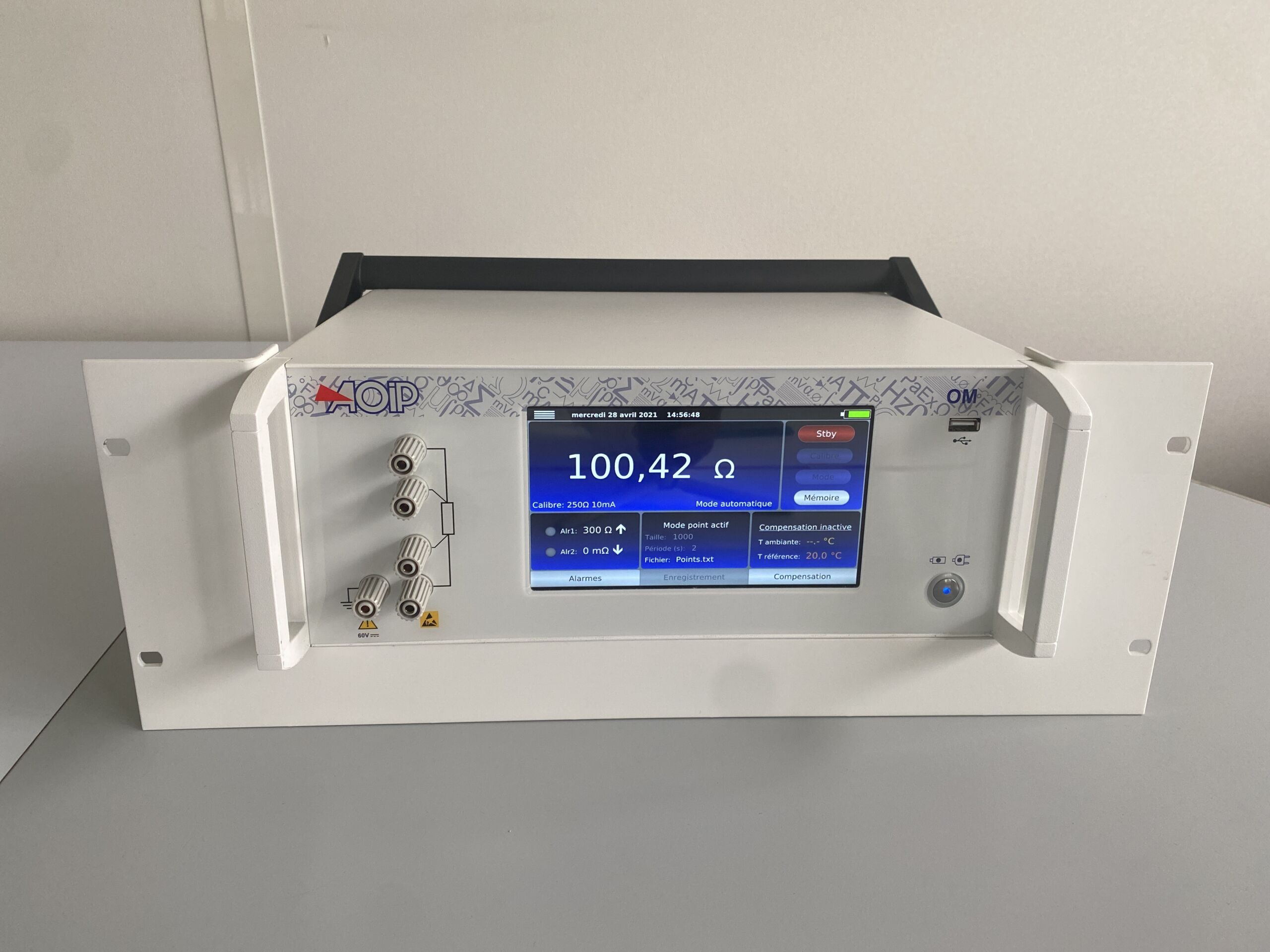

Kit montage rack

Certification :

QMA11EN             Certificat de calibration COFRAC standardisé

Informations de transport :

Taille                     340x 320 x 160 mm Poids                     6kg
